Marine Deck Welded Mooring Chock | Οδηγός σχοινιού από χάλυβα χύτευσης CB34 Type C για σκάφη

Επισκόπηση προϊόντος

Το συγκολλημένο τσοκ πρόσδεσης θαλάσσιου καταστρώματος CB34 Type C είναι ένας οδηγός σχοινιού χύτευσης από χάλυβα που είναι εγκατεστημένος στο κατάστρωμα για να οδηγεί τα σχοινιά πρόσδεσης σε ελεγχόμενη κατεύθυνση. Σε σύγκριση με τα απλά ανοίγματα σχοινιού κατασκευασμένα από πλάκες, αυτός ο τύπος χρησιμοποιεί χυτό σώμα με στρογγυλεμένες επιφάνειες επαφής με σχοινί, συμβάλλοντας στη μείωση της απότομης επαφής, της τοπικής φθοράς του σχοινιού και της ασταθούς καθοδήγησης σχοινιού κατά τη διάρκεια εργασιών πρόσδεσης μικρών σκαφών.

Αυτή η σελίδα προϊόντος εστιάζει στην εγκατάσταση του καταστρώματος, την ποιότητα χύτευσης, την ομαλή γεωμετρία επαφής με το σχοινί και τον έλεγχο της περιοχής συγκόλλησης. Για χάλυβα χύτευσης άνθρακα-μαγγανίου, η περιοχή επαφής με το σχοινί στρώνεται και λεία εδάφους πριν από την ανατίναξη και την επίστρωση με αστάρι. Για εκδόσεις από ανοξείδωτο χάλυβα, η επιφάνεια επαφής μπορεί να γυαλιστεί σύμφωνα με τις απαιτήσεις του έργου. Οι ενδείξεις της επιφάνειας χύτευσης, όπως μικροί πόροι ή εγκλείσματα, πρέπει να ελέγχονται εντός των αποδεκτών ορίων επιθεώρησης θαλάσσιας χύτευσης και δεν επηρεάζουν την απόδοση της υπηρεσίας. Εντός 50 mm από την περιοχή σύνδεσης συγκόλλησης μεταξύ του χυτού σώματος και της δομής του καταστρώματος, τα ελαττώματα που επηρεάζουν την ποιότητα της συγκόλλησης πρέπει να αποφεύγονται ή να επισκευάζονται σύμφωνα με την ισχύουσα διαδικασία.

Το προϊόν ακολουθεί τις διαστάσεις CB34-76 Type C. Η ανάλυση πεπερασμένων στοιχείων μπορεί να χρησιμοποιηθεί για δομική βελτιστοποίηση ή επαλήθευση έργου όταν απαιτείται από το ναυπηγείο, τον σχεδιαστή ή τον νηογνώμονα.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: CB34 Συγκολλημένος τάκος πρόσδεσης κατάστρωμα τύπου C → Οδηγός σχοινιού από χάλυβα χύτευσης για διατάξεις πρόσδεσης στο κατάστρωμα.
• Εγκατάσταση: συγκολλημένο στο κατάστρωμα → δεν προορίζεται για τοποθέτηση σε προπύργιο.
• Στάνταρ: CB34-76 Τύπος C → βασική βάση διαστάσεων για αυτήν τη σειρά προϊόντων.
• Υλικό: χύτευση χάλυβας C-Mn ή χύτευση ανοξείδωτου χάλυβα → ειδικές ποιότητες χάλυβα μπορούν να συζητηθούν για σκάφη κατηγορίας πάγου ή ειδικών σέρβις.
• Εφαρμοστέο μέγεθος σχοινιού: χαλύβδινο συρματόσχοινο 15–43,5 mm / περίμετρος σχοινιού λιναριού 125–325 mm / διάμετρος νάιλον σχοινιού 30–90 mm → επιλέξτε το μοντέλο σύμφωνα με το πραγματικό σχοινί πρόσδεσης.
• Συνολικό εύρος μεγεθών: L 150–500 mm / L1 400–880 mm / B 110–350 mm / Υ 250–589 mm → χρήσιμο για τον έλεγχο του χώρου του καταστρώματος και της διάταξης συγκόλλησης.
• Εύρος βάρους: 37,5–296 kg → επηρεάζει το χειρισμό, τη συσκευασία και τον προγραμματισμό εγκατάστασης.
• Επεξεργασία επιφάνειας: Ανατινάξεις Sa2.5 + εποξειδικό αστάρι για ανθρακούχο χάλυβα → η έκδοση από ανοξείδωτο χάλυβα μπορεί να γυαλιστεί όπου απαιτείται.
• Εστίαση ποιότητας: λεία επιφάνεια επαφής με σχοινί, ενδείξεις ελεγχόμενης χύτευσης, ποιότητα γειτονικής περιοχής συγκόλλησης και προαιρετική επαλήθευση FEA.

Βασικές Τεχνικές Παράμετροι

Σημείωση: Ο πίνακας διατηρεί τις κύριες παραμέτρους επιλογής σχοινιού και τις κύριες διαστάσεις περιγράμματος για χρήση στον ιστότοπο. Λεπτομερείς διαστάσεις κατασκευής, όπως τοπικό πάχος τοιχώματος, ακτίνα άκρου και μικρές διαστάσεις φιλέτου, θα πρέπει να ελέγχονται μαζί με το τυπικό σχέδιο ή το εγκεκριμένο σχέδιο GA κατά την προετοιμασία των σχεδίων παραγωγής ή εγκατάστασης ναυπηγείου.

Οδηγός επιλογής

Βήμα 1: Επιβεβαιώστε τον τύπο και το μέγεθος του σχοινιού: η διάμετρος του χαλύβδινου συρματόσχοινου, η περίμετρος του σχοινιού λιναριού ή η διάμετρος του νάιλον σχοινιού θα ταιριάζουν με το αντίστοιχο εύρος του μοντέλου.

Βήμα 2: Επιβεβαιώστε τον χώρο εγκατάστασης στο κατάστρωμα: ελέγξτε τα L, L1, B, B1, H και H1 με τη διαθέσιμη περιοχή του καταστρώματος και τις κοντινές κατασκευές.

Βήμα 3: Επιβεβαιώστε το υλικό και το φινίρισμα της επιφάνειας: επιλέξτε χάλυβας χύτευσης C-Mn με αμμοβολή και ασταρωμένη επιφάνεια ή ανοξείδωτο χάλυβα με γυαλισμένη επιφάνεια επαφής όταν απαιτείται εμφάνιση διάβρωσης ή ειδικό σέρβις.

Βήμα 4: Επιβεβαιώστε την απαίτηση επιθεώρησης και πιστοποιητικού: ενημερώστε την απαιτούμενη ταξική κοινωνία, πιστοποιητικό υλικού, επίπεδο επιθεώρησης και εάν απαιτείται επαλήθευση FEA.

Δομή

• Χυτό σχοινί-σώμα επαφής | Κατάστρωμα συγκολλημένη βάση | Στρογγυλεμένο σχοινί πέρασμα | Ομαλή ντυμένη επιφάνεια επαφής | Περιοχή ποιοτικού ελέγχου συγκόλλησης | Προαιρετική γυαλισμένη επιφάνεια επαφής από ανοξείδωτο χάλυβα
• Πλεονεκτήματα χύτευσης, εγκατάστασης και ποιότητας
• Η γεωμετρία του χυτού σώματος παρέχει μια συνεχή στρογγυλεμένη διέλευση σχοινιού και μειώνει την απότομη τοπική επαφή με τα σχοινιά πρόσδεσης.
• Το σχέδιο ξύλου ή η διαδικασία χύτευσης με χαμένο αφρό μπορούν να επιλεγούν σύμφωνα με την ποσότητα, τον έλεγχο διαστάσεων και την απαίτηση φινιρίσματος επιφάνειας.
• Οι επιφάνειες που έρχονται σε επαφή με σχοινί είναι επενδεδυμένες και λείες για εκδόσεις από ανθρακούχο χάλυβα. Οι εκδόσεις από ανοξείδωτο χάλυβα μπορούν να γυαλιστούν όπου απαιτείται.
• Οι ενδείξεις χύτευσης όπως οι πόροι ή τα εγκλείσματα ελέγχονται εντός των αποδεκτών ορίων επιθεώρησης θαλάσσιας χύτευσης και δεν επηρεάζουν την απόδοση του προϊόντος.
• Η γειτονική περιοχή συγκόλλησης 50 mm ελέγχεται για την αποφυγή ελαττωμάτων που μπορεί να επηρεάσουν την ποιότητα συγκόλλησης μεταξύ του σώματος του τάκου και της δομής του καταστρώματος.
• Η συγκολλημένη εγκατάσταση στο κατάστρωμα παρέχει μια ισχυρή και καθαρή σύνδεση όταν συνδυάζεται με την κατάλληλη ενίσχυση του καταστρώματος και την εγκεκριμένη διαδικασία συγκόλλησης.
• Μπορεί να παρέχεται ανάλυση πεπερασμένων στοιχείων για δομική βελτιστοποίηση ή ανασκόπηση έργου όταν απαιτείται.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: CB34-76 Τύπος C → χρησιμοποιήστε αυτό το πεδίο όταν το σχέδιο του πλοίου ή η προδιαγραφή του ναυπηγείου απαιτεί τσοκ πρόσδεσης CB34 Type C.
• Εγκατάσταση: Συγκολλημένο κατάστρωμα → κατάλληλο για καθοδήγηση σχοινιού πρόσδεσης στο κατάστρωμα.
• Υλικό: Χύτευση χάλυβας C-Mn / ανοξείδωτος χάλυβας χύτευσης / ειδικός χάλυβας προς επιβεβαίωση → επιλέξτε σύμφωνα με το περιβάλλον εξυπηρέτησης του σκάφους και τις απαιτήσεις του έργου.
• Μέγεθος σχοινιού: Χαλύβδινο συρματόσχοινο 15–43,5 mm / περίμετρος σχοινιού λιναριού 125–325 mm / νάιλον σχοινί 30–90 mm → χρησιμοποιείται ως η κύρια βάση επιλογής μοντέλου.
• Επεξεργασία επιφάνειας: Ανατινάξεις Sa2.5 + εποξειδικό αστάρι καταστήματος / στίλβωση από ανοξείδωτο χάλυβα → επιβεβαίωση πριν από την προσφορά.
• Επιθεώρηση: Επιθεώρηση κατασκευαστή / επιθεώρηση κλάσης που πρέπει να επιβεβαιωθεί → το πεδίο εφαρμογής του πιστοποιητικού θα ακολουθεί τις απαιτήσεις του έργου.
• Επαλήθευση FEA: Διατίθεται όταν απαιτείται → χρήσιμο για ειδικά έργα ή αναθεώρηση μηχανικής πελατών.

Οδηγός διερεύνησης

• Απαιτούμενο πρότυπο και τύπος: CB34-76 Τύπος C ή παρέχετε σχέδιο εάν είναι διαφορετικό.
• Τύπος και μέγεθος σχοινιού: διάμετρος συρματόσχοινου από χάλυβα, περίμετρος σχοινιού λιναριού ή διάμετρος σχοινιού νάιλον.
• Απαίτηση υλικού: χύτευση χάλυβα C-Mn, ανοξείδωτο χάλυβα ή ειδικής ποιότητας χάλυβα.
• Απαίτηση επιφανειακής επεξεργασίας: επίστρωση ασταριού, σύστημα τελικής βαφής ή γυάλισμα από ανοξείδωτο χάλυβα.
• Ποσότητα και τύπος σκάφους: νέα κατασκευή, επισκευή, μικρό σκάφος, σκάφος εργασίας, ρυμουλκό, φορτηγίδα ή άλλη εφαρμογή.
• Σχέδιο εγκατάστασης ή σχέδιο διάταξης καταστρώματος, εάν είναι διαθέσιμο.
• Απαιτούμενο πιστοποιητικό: Πιστοποιητικό δοκιμής κατασκευαστή, πιστοποιητικό υλικού ή πιστοποιητικό τάξης.
• Προορισμός παράδοσης και απαιτούμενος χρόνος παράδοσης.

Πώς λειτουργεί

• Συγκόλληση και ενίσχυση καταστρώματος → Το σχοινί εισέρχεται στο στρογγυλεμένο άνοιγμα του τάκου → Η επιφάνεια επαφής καθοδηγεί την κατεύθυνση του σχοινιού πρόσδεσης → Η λεία ακτίνα μειώνει την τοπική τριβή του σχοινιού → Το φορτίο πρόσδεσης μεταφέρεται μέσω της συγκολλημένης δομής του καταστρώματος
• Εφαρμογές
• Μικρά σκάφη | Σκάφη εργασίας | Ρυμουλκά | Φορτηγίδες | Αλιευτικά σκάφη | Σκάφη εξυπηρέτησης | Διατάξεις πρόσδεσης καταστρώματος που απαιτούν συγκολλημένο τσοκ CB34 Type C

Πιστοποιήσεις & Πλεονεκτήματα

Η πιστοποίηση μπορεί να κανονιστεί σύμφωνα με την απαίτηση του έργου, το πεδίο επιθεώρησης και τη διαδικασία έγκρισης της ταξικής κοινωνίας.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers.

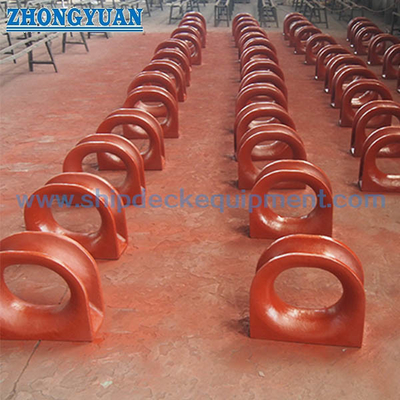

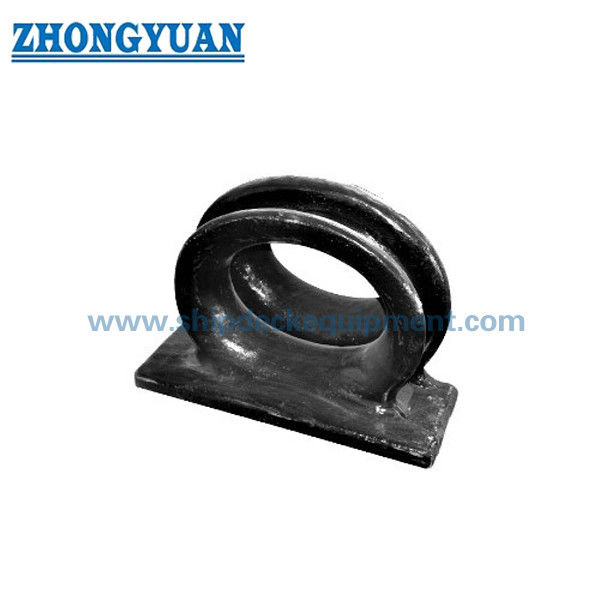

Σχέδιο & Φωτογραφίες

Παραγγελία

• Επιβεβαιώστε το μοντέλο CB34-76 Type C ή δώστε τον αριθμό στοιχείου σχεδίασης σκάφους.
• Επιβεβαιώστε τον τύπο και το μέγεθος σχοινιού για την επιλογή μοντέλου.
• Επιβεβαιώστε το υλικό, την επιφανειακή επεξεργασία και εάν απαιτείται γυάλισμα από ανοξείδωτο χάλυβα.
• Επιβεβαιώστε την ποσότητα, το απαιτούμενο πιστοποιητικό και το εύρος επιθεώρησης.
• Επιβεβαιώστε τον προορισμό παράδοσης, την απαίτηση συσκευασίας και την απαιτούμενη ημερομηνία παράδοσης.

FAQ

Ε1: Πώς πρέπει να επιλεγεί το σωστό μέγεθος τσοκ πρόσδεσης CB34 Type C;

A1: Το μέγεθος πρέπει να επιλέγεται σύμφωνα με τον πραγματικό τύπο και μέγεθος σχοινιού πρόσδεσης. Ο πίνακας δίνει τη μέγιστη διάμετρο συρματόσχοινου από χάλυβα, περίμετρο λιναρόσχοινου και διάμετρο νάιλον σχοινιού για κάθε μοντέλο. Ο χώρος στο κατάστρωμα και το σχέδιο εγκατάστασης θα πρέπει επίσης να ελεγχθούν πριν από την παραγγελία.

Ε2: Μπορεί το τσοκ πρόσδεσης CB34 Type C να παρέχεται από ανοξείδωτο χάλυβα;

Α2: Ναι. Το τυπικό προϊόν μπορεί να παραδοθεί σε χύτευση χάλυβα C-Mn και ο ανοξείδωτος χάλυβας μπορεί να συζητηθεί όταν το απαιτούν η αντοχή στη διάβρωση, η εμφάνιση ή οι ειδικές συνθήκες συντήρησης. Το γυάλισμα εφαρμόζεται συνήθως μόνο σε επιφάνειες επαφής από ανοξείδωτο χάλυβα, όταν αυτό καθορίζεται.

Ε3: Ποια σημεία ποιότητας πρέπει να ελέγχονται για ένα τσοκ πρόσδεσης με συγκολλημένο κατάστρωμα από χάλυβα χύτευσης;

A3: Τα βασικά σημεία περιλαμβάνουν λεία επιφάνεια επαφής με σχοινί, ενδείξεις χύτευσης που ελέγχονται εντός αποδεκτών ορίων θαλάσσιας χύτευσης, χωρίς ελαττώματα συγκόλλησης στην γειτονική περιοχή συγκόλλησης 50 mm, σωστές διαστάσεις περιγράμματος, σωστή επεξεργασία επιφάνειας και εύρος πιστοποιητικού που ταιριάζει με τις απαιτήσεις του έργου.

Σημαντικές σημειώσεις μηχανικής

• Αυτό το προϊόν προορίζεται για συγκολλημένη εγκατάσταση στο κατάστρωμα. Οι λεπτομέρειες της ενίσχυσης του καταστρώματος και της συγκόλλησης επιβεβαιώνονται από το ναυπηγείο ή τον σχεδιαστή σύμφωνα με τη δομή του σκάφους.
• Οι ενδείξεις της επιφάνειας χύτευσης θα αξιολογούνται σύμφωνα με το ισχύον πρότυπο επιθεώρησης και την απαίτηση κατηγορίας. Οι αποδεκτές ενδείξεις δεν επηρεάζουν την αντοχή, τη συγκόλληση ή την απόδοση συντήρησης.
• Για προϊόντα ανθρακούχου χάλυβα, η επιφάνεια επαφής στρώνεται και λεία αλέθεται πριν από την επίστρωση. Για προϊόντα από ανοξείδωτο χάλυβα, η στίλβωση μπορεί να καθοριστεί όταν απαιτείται.
• Τα πιστοποιητικά τάξης, τα πιστοποιητικά υλικού και η παρακολούθηση της επιθεώρησης θα επιβεβαιώνονται πριν από την παραγγελία, επειδή το κόστος του πιστοποιητικού και ο χρόνος παράδοσης ενδέχεται να διαφέρουν.
