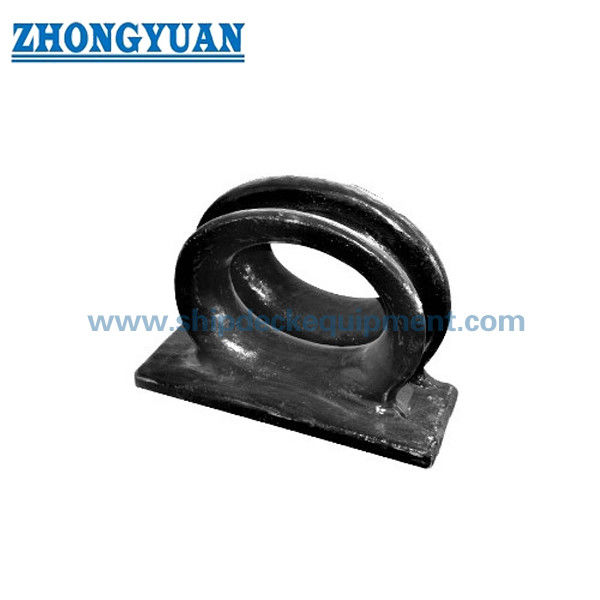

150–500 mm Διάτρητο χαλύβδινο πρυμνοδέτης | Τύπος C CB34-76 για πρυμνοδέτηση πλοίου

150–500 mm Χαλύβδινο Στόμιο Προσδέσεως Χυτοσίδηρου Συγκολλημένο στο Κατάστρωμα | Τύπος CB34-76 C για Προσδέσεως Πλοίου

Επισκόπηση Προϊόντος

Το θαλάσσιο στόμιο προσδέσεως τύπου CB34 C, συγκολλημένο στο κατάστρωμα, είναι ένας οδηγός σχοινιού από χυτοσίδηρο που τοποθετείται στο κατάστρωμα για να κατευθύνει τα σχοινιά προσδέσεως σε ελεγχόμενη κατεύθυνση. Σε σύγκριση με απλές οπές σχοινιών κατασκευασμένες από λαμαρίνα, αυτός ο τύπος χρησιμοποιεί χυτοσίδηρο σώμα με στρογγυλεμένες επιφάνειες επαφής με το σχοινί, βοηθώντας στη μείωση της αιχμηρής επαφής, της τοπικής φθοράς του σχοινιού και της ασταθούς καθοδήγησης του σχοινιού κατά τη διάρκεια εργασιών προσδέσεως μικρών σκαφών.

Αυτή η σελίδα προϊόντος εστιάζει στην εγκατάσταση στο κατάστρωμα, την ποιότητα χύτευσης, την ομαλή γεωμετρία επαφής με το σχοινί και τον έλεγχο της περιοχής συγκόλλησης. Για χυτοσίδηρο άνθρακα-μαγγανίου, η περιοχή επαφής με το σχοινί προετοιμάζεται και λειαίνεται πριν από την αμμοβολή και την επικάλυψη με αστάρι. Για εκδόσεις από ανοξείδωτο χάλυβα, η επιφάνεια επαφής μπορεί να γυαλιστεί σύμφωνα με τις απαιτήσεις του έργου. Ενδείξεις χύτευσης όπως μικροί πόροι ή εγκλείσματα πρέπει να ελέγχονται εντός των αποδεκτών ορίων επιθεώρησης θαλάσσιων χυτών και δεν πρέπει να επηρεάζουν την απόδοση λειτουργίας. Εντός 50 mm από την περιοχή σύνδεσης συγκόλλησης μεταξύ του χυτοσίδηρου σώματος και της δομής του καταστρώματος, πρέπει να αποφεύγονται ελαττώματα που επηρεάζουν την ποιότητα συγκόλλησης ή να επισκευάζονται σύμφωνα με την ισχύουσα διαδικασία.

Το προϊόν ακολουθεί τις διαστάσεις CB34-76 Τύπου C. Ανάλυση πεπερασμένων στοιχείων μπορεί να χρησιμοποιηθεί για δομική βελτιστοποίηση ή επαλήθευση έργου όταν απαιτείται από το ναυπηγείο, τον σχεδιαστή ή την ταξινομητική εταιρεία.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Χυτοσίδηρο στόμιο προσδέσεως τύπου CB34 C συγκολλημένο στο κατάστρωμα → οδηγός σχοινιού από χυτοσίδηρο για διατάξεις προσδέσεως τοποθετημένες στο κατάστρωμα.
• Εγκατάσταση: συγκολλημένο στο κατάστρωμα → δεν προορίζεται για εγκατάσταση σε κουπαστή.
• Πρότυπο: CB34-76 Τύπος C → πρότυπη βάση διαστάσεων για αυτή τη σειρά προϊόντων.
• Υλικό: χυτοσίδηρος C-Mn ή χυτοσίδηρος ανοξείδωτος χάλυβας → ειδικοί βαθμοί χάλυβα μπορούν να συζητηθούν για πλοία παγοκλάσης ή ειδικής υπηρεσίας.
• Εφαρμόσιμο μέγεθος σχοινιού: συρματόσχοινο 15–43,5 mm / περίμετρος σχοινιού από λινάρι 125–325 mm / διάμετρος σχοινιού από νάιλον 30–90 mm → επιλέξτε το μοντέλο σύμφωνα με το πραγματικό σχοινί προσδέσεως.
• Εύρος συνολικών διαστάσεων: Μ 150–500 mm / Μ1 400–880 mm / Π 110–350 mm / Υ 250–589 mm → χρήσιμο για τον έλεγχο του χώρου του καταστρώματος και της διάταξης συγκόλλησης.
• Εύρος βάρους: 37,5–296 kg → επηρεάζει τον χειρισμό, τη συσκευασία και τον σχεδιασμό εγκατάστασης.
• Επιφανειακή επεξεργασία: αμμοβολή Sa2.5 + εποξειδικό αστάρι εργοστασίου για χάλυβα άνθρακα → η έκδοση από ανοξείδωτο χάλυβα μπορεί να γυαλιστεί όπου απαιτείται.
• Εστίαση ποιότητας: ομαλή επιφάνεια επαφής με το σχοινί, ελεγχόμενες ενδείξεις χύτευσης, ποιότητα περιοχής κοντά στη συγκόλληση και προαιρετική επαλήθευση FEA.

Κύριες Τεχνικές Παράμετροι

Σημείωση: Ο πίνακας διατηρεί τις κύριες παραμέτρους επιλογής σχοινιού και τις βασικές διαστάσεις περιγράμματος για χρήση στον ιστότοπο. Λεπτομερείς διαστάσεις κατασκευής όπως το τοπικό πάχος τοιχώματος, η ακτίνα άκρου και οι μικρές διαστάσεις ακτίνας στήριξης πρέπει να ελέγχονται μαζί με το τυπικό σχέδιο ή το εγκεκριμένο σχέδιο γενικής διάταξης κατά την προετοιμασία σχεδίων παραγωγής ή εγκατάστασης ναυπηγείου.

Οδηγός Επιλογής

Βήμα 1: Επιβεβαίωση τύπου και μεγέθους σχοινιού: η διάμετρος του συρματόσχοινου, η περίμετρος του σχοινιού από λινάρι ή η διάμετρος του σχοινιού από νάιλον πρέπει να αντιστοιχούν στο αντίστοιχο εύρος μοντέλου.

Βήμα 2: Επιβεβαίωση χώρου εγκατάστασης στο κατάστρωμα: ελέγξτε τα Μ, Μ1, Π, Π1, Υ και Υ1 σε σχέση με τον διαθέσιμο χώρο του καταστρώματος και τις κοντινές κατασκευές.

Βήμα 3: Επιβεβαίωση υλικού και φινιρίσματος επιφάνειας: επιλέξτε χυτοσίδηρο C-Mn με αμμοβολημένη και ασταρωμένη επιφάνεια, ή ανοξείδωτο χάλυβα με γυαλισμένη επιφάνεια επαφής όταν απαιτείται εμφάνιση διάβρωσης ή ειδική υπηρεσία.

Βήμα 4: Επιβεβαίωση απαιτήσεων επιθεώρησης και πιστοποιητικού: ενημερώστε για την απαιτούμενη ταξινομητική εταιρεία, πιστοποιητικό υλικού, επίπεδο επιθεώρησης και εάν απαιτείται επαλήθευση FEA.

Δομή

• Χυτοσίδηρο σώμα επαφής με σχοινί | Βάση συγκολλημένη στο κατάστρωμα | Στρογγυλεμένο πέρασμα σχοινιού | Ομαλή προετοιμασμένη επιφάνεια επαφής | Περιοχή ελέγχου ποιότητας κοντά στη συγκόλληση | Προαιρετική γυαλισμένη επιφάνεια επαφής από ανοξείδωτο χάλυβα
• Πλεονεκτήματα Χύτευσης, Εγκατάστασης και Ποιότητας
• Η γεωμετρία του χυτοσίδηρου σώματος παρέχει συνεχή στρογγυλεμένο πέρασμα σχοινιού και μειώνει την αιχμηρή τοπική επαφή με τα σχοινιά προσδέσεως.
• Η διαδικασία χύτευσης με ξύλινο καλούπι ή χύτευσης χαμένου αφρού μπορεί να επιλεγεί ανάλογα με την ποσότητα, τον έλεγχο διαστάσεων και τις απαιτήσεις φινιρίσματος επιφάνειας.
• Οι επιφάνειες επαφής με το σχοινί προετοιμάζονται και λειαίνονται για εκδόσεις από χάλυβα άνθρακα. Οι εκδόσεις από ανοξείδωτο χάλυβα μπορούν να γυαλιστούν όπου απαιτείται.
• Ενδείξεις χύτευσης όπως πόροι ή εγκλείσματα ελέγχονται εντός των αποδεκτών ορίων επιθεώρησης θαλάσσιων χυτών και δεν πρέπει να επηρεάζουν την απόδοση του προϊόντος.
• Η περιοχή των 50 mm κοντά στη συγκόλληση ελέγχεται για την αποφυγή ελαττωμάτων που μπορεί να επηρεάσουν την ποιότητα συγκόλλησης μεταξύ του σώματος του στομίου και της δομής του καταστρώματος.
• Η εγκατάσταση με συγκόλληση στο κατάστρωμα παρέχει ισχυρή και καθαρή σύνδεση όταν συνδυάζεται με κατάλληλη ενίσχυση καταστρώματος και εγκεκριμένη διαδικασία συγκόλλησης.
• Ανάλυση πεπερασμένων στοιχείων μπορεί να παρασχεθεί για δομική βελτιστοποίηση ή αναθεώρηση έργου όταν απαιτείται.

Προσαρμοσμένα Χαρακτηριστικά

• Πρότυπο: CB34-76 Τύπος C → χρησιμοποιήστε αυτό το πεδίο όταν το σχέδιο του πλοίου ή η προδιαγραφή του ναυπηγείου απαιτεί στόμιο προσδέσεως CB34-76 Τύπου C.
• Εγκατάσταση: Συγκολλημένο στο κατάστρωμα → κατάλληλο για καθοδήγηση σχοινιών προσδέσεως τοποθετημένων στο κατάστρωμα.
• Υλικό: Χυτοσίδηρος C-Mn / χυτοσίδηρος ανοξείδωτος χάλυβας / ειδικός χάλυβας προς επιβεβαίωση → επιλέξτε ανάλογα με το περιβάλλον υπηρεσίας του πλοίου και τις απαιτήσεις του έργου.
• Μέγεθος σχοινιού: Συρματόσχοινο 15–43,5 mm / περίμετρος σχοινιού από λινάρι 125–325 mm / σχοινί από νάιλον 30–90 mm → χρησιμοποιείται ως κύρια βάση επιλογής μοντέλου.
• Επιφανειακή επεξεργασία: αμμοβολή Sa2.5 + εποξειδικό αστάρι εργοστασίου / γυάλισμα ανοξείδωτου χάλυβα → επιβεβαιώστε πριν από την προσφορά.
• Επιθεώρηση: Επιθεώρηση κατασκευαστή / επιθεώρηση κλάσης προς επιβεβαίωση → το πεδίο πιστοποιητικού πρέπει να ακολουθεί τις απαιτήσεις του έργου.
• Επαλήθευση FEA: Διαθέσιμη όταν απαιτείται → χρήσιμη για ειδικά έργα ή αναθεώρηση μηχανικής από τον πελάτη.

Οδηγός Ερωτήσεων

• Απαιτούμενο πρότυπο και τύπος: CB34-76 Τύπος C, ή παρέχετε σχέδιο εάν είναι διαφορετικό.
• Τύπος και μέγεθος σχοινιού: διάμετρος συρματόσχοινου, περίμετρος σχοινιού από λινάρι, ή διάμετρος σχοινιού από νάιλον.
• Απαίτηση υλικού: χυτοσίδηρος C-Mn, ανοξείδωτος χάλυβας, ή ειδικός βαθμός χάλυβα.
• Απαίτηση επιφανειακής επεξεργασίας: επικάλυψη με αστάρι, τελικό σύστημα βαφής, ή γυάλισμα ανοξείδωτου χάλυβα.
• Ποσότητα και τύπος πλοίου: νέο πλοίο, επισκευή, μικρό σκάφος, βοηθητικό σκάφος, ρυμουλκό, φορτηγίδα, ή άλλη εφαρμογή.
• Σχέδιο εγκατάστασης ή σχέδιο διάταξης καταστρώματος, εάν είναι διαθέσιμο.
• Απαιτούμενο πιστοποιητικό: Πιστοποιητικό Δοκιμής Κατασκευαστή, πιστοποιητικό υλικού, ή πιστοποιητικό κλάσης.
• Τόπος παράδοσης και απαιτούμενος χρόνος παράδοσης.

Πώς Λειτουργεί

• Συγκόλληση και ενίσχυση καταστρώματος → Το σχοινί εισέρχεται στο στρογγυλεμένο άνοιγμα του στομίου → Η επιφάνεια επαφής καθοδηγεί την κατεύθυνση του σχοινιού προσδέσεως → Η ομαλή ακτίνα μειώνει την τοπική τριβή του σχοινιού → Το φορτίο προσδέσεως μεταφέρεται μέσω της συγκολλημένης δομής του καταστρώματος
• Εφαρμογές
• Μικρά σκάφη | Βοηθητικά σκάφη | Ρυμουλκά | Φορτηγίδες | Αλιευτικά σκάφη | Σκάφη υπηρεσίας | Διατάξεις προσδέσεως καταστρώματος που απαιτούν στόμιο τύπου CB34 C συγκολλημένο

Πιστοποιήσεις & Πλεονεκτήματα

Η πιστοποίηση μπορεί να κανονιστεί σύμφωνα με τις απαιτήσεις του έργου, το πεδίο επιθεώρησης και τη διαδικασία έγκρισης της ταξινομητικής εταιρείας.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

Σχέδια & Φωτογραφίες

Παραγγελία

• Επιβεβαιώστε το μοντέλο CB34-76 Τύπου C ή παρέχετε τον αριθμό είδους του σχεδίου του πλοίου.
• Επιβεβαιώστε τον τύπο και το μέγεθος του σχοινιού για την επιλογή μοντέλου.
• Επιβεβαιώστε το υλικό, την επιφανειακή επεξεργασία και εάν απαιτείται γυάλισμα ανοξείδωτου χάλυβα.
• Επιβεβαιώστε την ποσότητα, το απαιτούμενο πιστοποιητικό και το πεδίο επιθεώρησης.
• Επιβεβαιώστε τον τόπο παράδοσης, την απαίτηση συσκευασίας και την απαιτούμενη ημερομηνία παράδοσης.

Συχνές Ερωτήσεις

Ε1: Πώς πρέπει να επιλεγεί το σωστό μέγεθος στομίου προσδέσεως CB34-76 Τύπου C;

Α1: Το μέγεθος πρέπει να επιλεγεί σύμφωνα με τον πραγματικό τύπο και μέγεθος σχοινιού προσδέσεως. Ο πίνακας δίνει τη μέγιστη διάμετρο συρματόσχοινου, την περίμετρο σχοινιού από λινάρι και τη διάμετρο σχοινιού από νάιλον για κάθε μοντέλο. Ο χώρος του καταστρώματος και το σχέδιο εγκατάστασης πρέπει επίσης να ελεγχθούν πριν από την παραγγελία.

Ε2: Μπορεί το στόμιο προσδέσεως CB34-76 Τύπου C να παραδοθεί από ανοξείδωτο χάλυβα;

Α2: Ναι. Το τυπικό προϊόν μπορεί να παραδοθεί από χυτοσίδηρο C-Mn, και ο ανοξείδωτος χάλυβας μπορεί να συζητηθεί όταν η αντοχή στη διάβρωση, η εμφάνιση ή οι ειδικές συνθήκες υπηρεσίας το απαιτούν. Το γυάλισμα εφαρμόζεται κανονικά μόνο στις επιφάνειες επαφής από ανοξείδωτο χάλυβα όταν ορίζεται.

Ε3: Ποια σημεία ποιότητας πρέπει να ελεγχθούν για ένα χυτοσίδηρο στόμιο προσδέσεως συγκολλημένο στο κατάστρωμα;

Α3: Τα βασικά σημεία περιλαμβάνουν την ομαλή επιφάνεια επαφής με το σχοινί, τις ενδείξεις χύτευσης που ελέγχονται εντός των αποδεκτών ορίων θαλάσσιων χυτών, την απουσία ελαττωμάτων που επηρεάζουν τη συγκόλληση εντός της περιοχής των 50 mm κοντά στη συγκόλληση, τις σωστές διαστάσεις περιγράμματος, την κατάλληλη επιφανειακή επεξεργασία και το πεδίο πιστοποιητικού που αντιστοιχεί στις απαιτήσεις του έργου.

Σημαντικές Μηχανικές Σημειώσεις

• Αυτό το προϊόν προορίζεται για εγκατάσταση με συγκόλληση στο κατάστρωμα. Οι λεπτομέρειες ενίσχυσης καταστρώματος και συγκόλλησης πρέπει να επιβεβαιωθούν από το ναυπηγείο ή τον σχεδιαστή σύμφωνα με τη δομή του πλοίου.
• Οι ενδείξεις επιφάνειας χύτευσης πρέπει να αξιολογούνται σύμφωνα με το ισχύον πρότυπο επιθεώρησης και τις απαιτήσεις κλάσης. Οι αποδεκτές ενδείξεις δεν πρέπει να επηρεάζουν την αντοχή, τη συγκόλληση ή την απόδοση λειτουργίας.
• Για προϊόντα από χάλυβα άνθρακα, η επιφάνεια επαφής προετοιμάζεται και λειαίνεται πριν από την επικάλυψη. Για προϊόντα από ανοξείδωτο χάλυβα, το γυάλισμα μπορεί να οριστεί όταν απαιτείται.
• Τα πιστοποιητικά κλάσης, τα πιστοποιητικά υλικού και η παρουσία επιθεώρησης πρέπει να επιβεβαιωθούν πριν από την παραγγελία, επειδή το κόστος πιστοποιητικού και ο χρόνος παράδοσης ενδέχεται να διαφέρουν.
