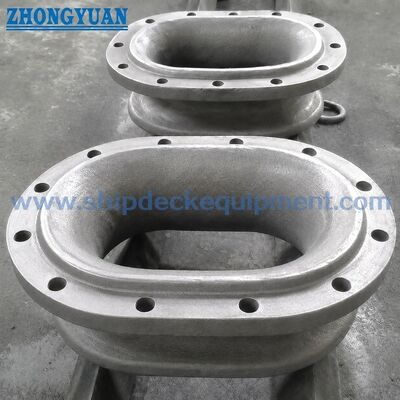

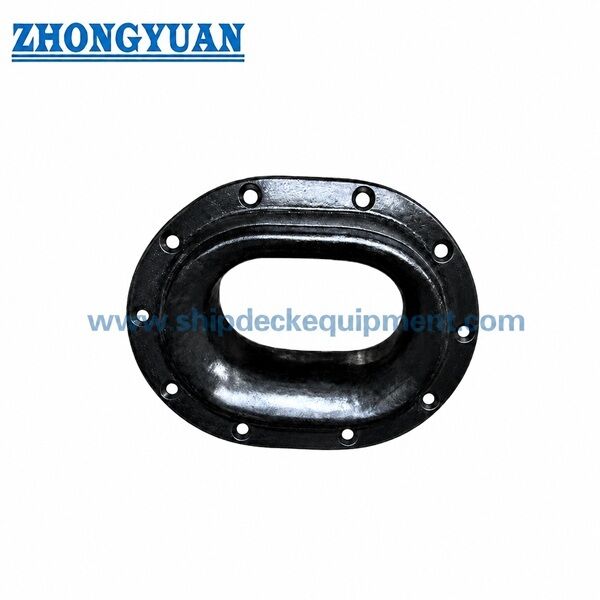

Σιδερένιο αγκυροβολημένο αγκυροβολητήρα. CB 34-76 τύπου Β για αγκυροβολία πλοίων.

Σιδερένιο αγκυροβολημένο αγκυροβολητήρα. CB 34-76 τύπου Β για αγκυροβολία πλοίων.

Επισκόπηση του προϊόντος

The CB 34-76 Type B bulwark bolted casting steel mooring chock is a ship mooring fitting used to guide mooring ropes through the bulwark area and control the rope lead direction during mooring operationΟ σχεδιασμός τύπου Β είναι σχεδιασμένος για τοποθέτηση με βίδες στο προπύργιο και είναι κατάλληλος για νέες κατασκευές.έργα αντικατάστασης και επισκευής όπου η δομή του πλοίου και η διάταξη των βρόχων πρέπει να ταιριάζουν με τις τυποποιημένες διαστάσεις ή το σχέδιο του ναυπηγείου.

Κατά την επιλογή πρέπει να ελέγχονται από κοινού το σώμα χύτευσης, η ακτίνα επαφής ομαλής σχοινίς, η επιφάνεια, οι τρύπες βρόγχων, το άνοιγμα του προπύργου και η δομή του πλοίου γύρω.Η επιφάνεια επαφής με το σχοινί πρέπει να είναι ομαλή για να μειωθεί η τριβή του σχοινιούΗ περιοχή επαφής των 50 mm γύρω από το σώμα και τη δομή του πλοίου πρέπει να είναι απαλλαγμένη από ελαττώματα χύτευσης ή επιφάνειας που μπορεί να επηρεάσουν την τοποθέτηση, την ποιότητα των καθισμάτων ή την σύσφιξη των στερεωτικών.

Γρήγορες προδιαγραφές

• Πρότυπο: CB 34-76 → πρότυπο θαλάσσιων αγκυροβολιών που καλύπτει τύπους Α, Β, Γ και Δ.
• Τύπος: Τύπος βρόγχων τύπου Β → προορίζεται για τοποθέτηση σε προπύργο με νίτσες ή βρόγχους σύμφωνα με τον τυποποιημένο πίνακα και το σχέδιο σχεδιασμού.
• Εφαρμόσιμο εύρος σχοινιών: διάμετρος καλωδίου 18,6-43,5 mm, περίμετρος λινής 160-325 mm, διάμετρος καλωδίου νάιλον 35-90 mm → βοηθά να ταιριάζει το μέγεθος του σχοινιού με το άνοιγμα της τρύπας και την ακτίνα επαφής με το σχοινί.
• Οι κύριες διαστάσεις: L 200·480 mm, L 1 300·685 mm, L 2 400·870 mm → διαστάσεις μήκους πυρήνα για να ταιριάζουν με το χώρο ανοίγματος και εγκατάστασης του προπύργου.
• Διάμετροι ανοίγματος του προπύργου: L3 310·705 mm, B3 240·545 mm → σημαντικές για την προετοιμασία και αντικατάσταση των εργαστηρίων ανοίγματος του ναυπηγείου.
• Στροφές ή νίττες: διάμετρος 12 ∆24 mm, ποσότητα 12 ή 16 → η τελική προδιαγραφή του στερεωτικού πρέπει να επιβεβαιώνεται με το σχέδιο του σκάφους και τις απαιτήσεις για την κατηγορία ή το ναυπηγείο.
• Περιοχή βάρους: 22,6205 kg → χρήσιμη για προσφορά, χειρισμό, συσκευασία και προγραμματισμό παράδοσης.
• Επιλογές υλικών: χύτευση χάλυβα C-Mn, χυτοσιδήρου, χύτευση ανοξείδωτου χάλυβα ή ειδικού χάλυβα για έργα παγοθραυστικών → τελική ποιότητα υλικού που θα επιβεβαιωθεί από τις προδιαγραφές της παραγγελίας.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση του προτύπου και του τύπου → CB 34-76 Τύπος Β, προπύργιο με μπουρνούλα.

Βήμα 2: Επιβεβαιώστε το μέγεθος του σχοινιού → τη μέγιστη διάμετρο του καλωδίου, την περίμετρο του λινού ή τη διάμετρο του καλωδίου από νάιλον σύμφωνα με τη διάταξη αγκυρώσεως του σκάφους.

Βήμα 3: Επιβεβαιώστε τις κύριες διαστάσεις → L, L1, L2, B, B1, B2 και τις διαστάσεις ανοίγματος του προπύργου L3 × B3 για την αντιστοίχιση της εγκατάστασης.

Βήμα 4: Επιβεβαίωση της διάταξης στερέωσης → διάμετρος βρόχου ή νιφέτου, ποσότητα, αντιστοιχία τρύπας και αν το υπάρχον άνοιγμα του προπύργου είναι για νέα κατασκευή ή αντικατάσταση.

Βήμα 5: Επιβεβαίωση του υλικού και της διαδικασίας χύτευσης → χύτευση χάλυβα C-Mn, χυτοσίδηρου, χυτοχάλυβα ανοξείδωτου χάλυβα ή ειδικού χάλυβα.το σχέδιο ξύλου ή η διαδικασία χαμένου αφρού μπορεί να συζητηθεί σύμφωνα με την ποσότητα παραγγελίας και τις απαιτήσεις του έργου.

Βήμα 6: Επιβεβαίωση της επεξεργασίας της επιφάνειας και των εγγράφων → αμμοκροτήματα Sa2.5, επωξικό πρώιμο εργοστασίου, επιφανειακή τελική επεξεργασία από ανοξείδωτο χάλυβα ή προσαρμοσμένη επικάλυψη· πιστοποιητικό και πεδίο ελέγχου σύμφωνα με τις απαιτήσεις του έργου.

Δομή

• Σώμα χύτευσης Ράδιο επαφής με σχοινί ομαλής γείωσης Ανοιχτότητα προπύργου Τρύπες βρόγχου ή νιφάτου Επιφάνεια καθίσματος Επεξεργασία επιφάνειας
• Πλεονεκτήματα της χύτευσης, της εγκατάστασης και της μηχανικής
• Η δομή τύπου Β προορίζεται για τοποθέτηση με μπουλόνια, επομένως το μέγεθος ανοίγματος, η διάταξη των τρυπών με μπουλόνια και η επιφάνεια καθίσματος πρέπει να ελέγχονται με βάση το σχέδιο του ναυπηγείου πριν από την επιβεβαίωση της παραγγελίας.
• Η ακτίνα επαφής με το σχοινί πρέπει να είναι ομαλή για να μειωθεί η τριβή του σχοινιού κατά την καθοδήγηση του σχοινιού αγκυρώσεως.
• Το σχέδιο ξύλου ή η διαδικασία χύτευσης χαμένου αφρού μπορούν να επιλεγούν σύμφωνα με την ποσότητα παραγγελίας, τις απαιτήσεις επιφάνειας και το χρονοδιάγραμμα του έργου.
• Το σώμα χύτευσης και η περιοχή επαφής 50 mm γύρω από τη δομή του πλοίου πρέπει να ελέγχονται ώστε να αποφεύγονται ελαττώματα επιφάνειας που ενδέχεται να επηρεάσουν την τοποθέτηση, την ποιότητα των καθισμάτων ή τη σύσφιξη των στερεωτικών στοιχείων.
• Ο υπολογισμός της αντοχής των πεπερασμένων στοιχείων και η βελτιστοποίηση της δομής μπορούν να οργανωθούν όταν απαιτείται για την επανεξέταση του έργου, την έγκριση ναυπηγείου ή ειδική εφαρμογή πλοίου.
• Το πεδίο εφαρμογής του υλικού, της επεξεργασίας επιφάνειας και της τεκμηρίωσης θα πρέπει να επιβεβαιώνεται ανάλογα με τον τύπο του δοχείου, τη θέση εγκατάστασης και τις απαιτήσεις ταξινόμησης.

Προσαρμοσμένα χαρακτηριστικά

• Τύπος προϊόντος: Τύπος Β προπύργιο με μπουρδέλα → σώμα χύτευσης με μπουρδέλα ή νιφέτα.
• Πρότυπο: CB 34-76 → κατάλληλο όταν το έργο καθορίζει βύσματα αγκυροβολίας CB για πλοία.
• Εγκατάσταση: Εγκατάσταση με μπουρδέλα στο προπύργιο → χρησιμοποιείται όταν το φράγμα στερεώνεται στο άνοιγμα του προπύργου σύμφωνα με το πρότυπο και το σχέδιο του κτηρίου.
• Επιφάνεια επαφής με το σκοινί: Γη ομαλή ακτίνα → συμβάλλει στη μείωση της τριβής του σκοινίου και την τοπική συσκότιση.
• Δραστηριότητα χύτευσης: Δραστηριότητα χύτευσης ξύλου ή χαστούχης → επιλέγεται ανάλογα με την ποσότητα, το μέγεθος και τις επιφανειακές απαιτήσεις.
• Έλεγχος μηχανικής: Επισκόπηση FEA διαθέσιμη όταν απαιτείται → χρησιμοποιείται για επαλήθευση αντοχής ή βελτιστοποίηση υπό ειδικές συνθήκες του έργου.

Πώς Λειτουργεί

Το σχοινί αγκυροβολίας πλησιάζει το άνοιγμα του προπύργου → το έδαφος ομαλή επιφάνεια κορμού καθοδηγεί το σχοινί → η κατεύθυνση του σχοινίου ελέγχεται μέσω του ανοίγματος κορμού → το φορτίο μεταφέρεται μέσω του κορμού χύτευσης,Σύνδεσμοι και ενισχυμένη δομή προπύργου.

Εφαρμογές

Φορτηγά πλοία. Μεταφορείς χύδην. Τανκέρ. Εργατικά πλοία.

Πιστοποιητικά και πλεονεκτήματα

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Το πιστοποιητικό ταξινόμησης, το πιστοποιητικό υλικού, το αρχείο επιθεώρησης και τα έγγραφα επικάλυψης είναι διαθέσιμα ανάλογα με τις απαιτήσεις του έργου και υπόκεινται στο πεδίο εφαρμογής της έγκρισης κλάσης.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

ΕΡ1: Είναι το CB 34-76 τύπου Β συγκολλημένο ή βρόχιο αγκυροβολητή;

Ο τύπος Β είναι ένας τύπος βρόγχων για την εγκατάσταση προπύργου.

Ε2: Γιατί η επιφάνεια επαφής με το σχοινί πρέπει να είναι ομαλή;

Το σχοινί αγκυροβολίας περνά μέσα από το τσουκάλι κατά τη διάρκεια της αγκυροβολίας και της λειτουργίας αγκυροβολίας.

Ε3: Ποιες πληροφορίες απαιτούνται για την προσφορά;

Παρακαλείσθε να αναφέρετε το πρότυπο και τον τύπο, το μέγεθος σχοινιού, τις απαιτούμενες διαστάσεις ή σχέδιο, το υλικό, την επεξεργασία της επιφάνειας, την απαίτηση στερεωτικών στοιχείων, την ποσότητα, την απαίτηση πιστοποιητικού,προορισμό παράδοσης και απαιτούμενο χρόνο παράδοσης.
