Θαλάσσιο προπύργιο-εγκατασκευασμένο χυτοχάλυβα αγκυροβολητή ∙ CB 34-76 Τύπος Α με ομαλή ακτίνα επαφής σχοινί
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Πληκτρολογήστε Α | Υλικά: | Χύτευση C-Mn Steel, Casting Stainless Steel, μπορεί επίσης να παρέχει ειδικό χάλυβα για παγοθραυστικ |
|---|---|---|---|
| Τεχνικό πρότυπο: | CB 34-76 | Βάρος: | 16,4-171 κιλά |
| Επεξεργασία Επιφανειών: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, γυαλισμένο ανοξείδωτο χάλυβα, | Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS |
| Επισημαίνω: | Σιδηροδρομικές γραμμές,CB 34 Τύπος Α αγκυροβολητήρας |
||
Περιγραφή προϊόντων
Χαλύβδινο Στόμιο Πλοίου για Πρυμνοδέτηση | Τύπος A CB 34-76 με Ομαλή Ακτίνα Επαφής Σχοινιού
Επισκόπηση Προϊόντος
Το στόμιο πρυμνοδέτησης πλοίου είναι σχεδιασμένο για να καθοδηγεί και να ελέγχει τα σχοινιά πρόσδεσης σε σταθερή κατεύθυνση στο κατάστρωμα ή το πλευρό του πλοίου.
Η υψηλής ποιότητας κατασκευή από χυτοχάλυβα εξασφαλίζει δομική αντοχή και μακροχρόνια ανθεκτικότητα υπό επαναλαμβανόμενες εργασίες πρόσδεσης.
Ο αυστηρός έλεγχος ποιότητας χύτευσης εξαλείφει ελαττώματα όπως ρωγμές, συρρικνώσεις και εγκλείσματα, διασφαλίζοντας αξιόπιστη απόδοση.
Όλες οι ακμές επαφής με το σχοινί είναι σχεδιασμένες με ομαλά προφίλ ακτίνας (R) για να ελαχιστοποιείται η τριβή και να προστατεύονται αποτελεσματικά οι γραμμές πρόσδεσης.
Γρήγορες Προδιαγραφές
- Τύπος: Τύπος A → Ανοιχτός σχεδιασμός στόμιου πλευρού
- Πρότυπο: CB34-76 → Αποδεδειγμένο ναυτιλιακό πρότυπο
- Υλικό: Χυτοχάλυβας / ανοξείδωτος χάλυβας → Υψηλή αντοχή & ανθεκτικότητα
- Δομή: Τοποθετημένο στο πλευρό → Έλεγχος κατεύθυνσης σχοινιού
- Επιφάνεια: Λεία γυαλισμένη + ακμές R → Μείωση φθοράς σχοινιού
- Βάρος: 16,4–171 kg → Ευρύ φάσμα μεγεθών
- Εφαρμογή: Καθοδήγηση και προστασία σχοινιού → Μείωση τριβής
- Πιστοποιήσεις: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή
Κύριες Τεχνικές Παράμετροι
| Διάμετρος Καλωδίου | Περίμετρος Σχοινιού | Διάμετρος Νάιλον | L | L1 | L2 | B | B1 | B2 | t | b1 | b2 | b3 | R | R1 | Άνοιγμα L3 | B3 | Βάρος |
| 18,5 | 160 | 35 | 200 | 300 | 340 | 130 | 230 | 270 | 18 | 18 | 110 | 9 | 58 | 20 | 310 | 240 | 16,4 |
| 22,5 | 200 | 45 | 260 | 400 | 450 | 170 | 310 | 360 | 22 | 25 | 160 | 10 | 84 | 30 | 415 | 325 | 40,4 |
| 28,0 | 230 | 55 | 320 | 465 | 515 | 200 | 345 | 395 | 25 | 28 | 175 | 12 | 95 | 30 | 480 | 360 | 57,0 |
| 33,5 | 270 | 70 | 400 | 572 | 632 | 260 | 430 | 490 | 30 | 32 | 200 | 15 | 108 | 35 | 592 | 450 | 95,6 |
| 43,5 | 325 | 90 | 480 | 685 | 755 | 310 | 525 | 595 | 35 | 35 | 240 | 18 | 126 | 45 | 705 | 545 | 171,0 |
Οδηγός Επιλογής
Βήμα 1 – Επιλογή διαμέτρου σχοινιού → Αντιστοίχιση μεγέθους καλωδίου
Βήμα 2 – Επιβεβαίωση τύπου σχοινιού → Χάλυβας / ίνα
Βήμα 3 – Επιβεβαίωση εγκατάστασης → Πλευρό ή άκρη καταστρώματος
Βήμα 4 – Επιβεβαίωση μεγέθους ανοίγματος → Αντιστοίχιση δομής
Βήμα 5 – Επιβεβαίωση απαίτησης πιστοποίησης
Δομή
Σώμα χύτευσης | Στρογγυλεμένο άνοιγμα ακμής (σχεδιασμός R) | Ομαλή επιφάνεια επαφής σχοινιού | Ενισχυμένη δομή
Προσαρμοσμένα Χαρακτηριστικά
- Έλεγχος ποιότητας χύτευσης → Δομή χωρίς ελαττώματα, χωρίς ρωγμές ή συρρικνώσεις
- Στρογγυλεμένες ακμές R → Ελαχιστοποίηση τριβής σχοινιού και παράταση διάρκειας ζωής
- Λεία γυαλισμένη επιφάνεια → Μείωση τριβής κατά τη λειτουργία
- Τοποθέτηση στο πλευρό → Έλεγχος κατεύθυνσης και προστασία σχοινιού
Οδηγός Ερωτήσεων
Παρέχετε διάμετρο σχοινιού, θέση εγκατάστασης, μέγεθος ανοίγματος και απαιτήσεις πιστοποίησης.
Πώς Λειτουργεί
Το σχοινί περνά μέσα από το άνοιγμα του στόμιου → καθοδηγούμενη κατεύθυνση → η ακμή R μειώνει τη συγκέντρωση τάσης → προστατεύει το σχοινί και εξασφαλίζει ομαλή λειτουργία.
Εφαρμογές
Πλευρό πλοίου | Άκρη καταστρώματος | Καθοδήγηση σχοινιού πρόσδεσης
Πιστοποιήσεις & Πλεονεκτήματα
Πιστοποιήσεις: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή
Σχέδια & Φωτογραφίες

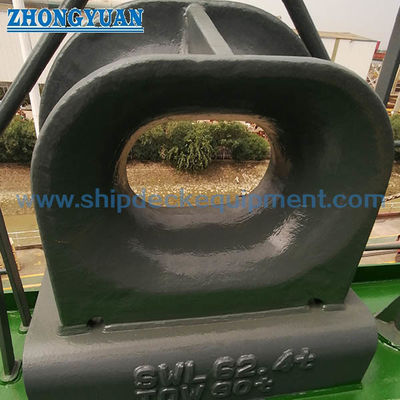

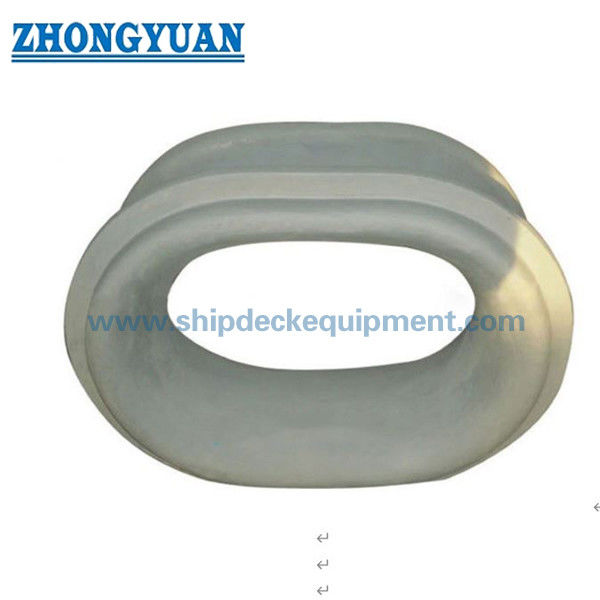

Γενικό σχέδιο διάταξης και φωτογραφίες προϊόντων
Παραγγελία
Καθορίστε: Τύπος A | Μέγεθος | Υλικό | Επεξεργασία επιφάνειας | Πιστοποίηση
Συχνές Ερωτήσεις
Ε1: Γιατί να χρησιμοποιήσετε στόμιο με στρογγυλεμένη ακμή;
Α: Για να μειωθεί η φθορά του σχοινιού και να αποφευχθεί η ζημιά.
Ε2: Τι υλικό χρησιμοποιείται;
Α: Χυτοχάλυβας ή ανοξείδωτος χάλυβας.
Ε3: Πώς επιλέγεται το μέγεθος;
Α: Με βάση τη διάμετρο του σχοινιού και τις διαστάσεις του ανοίγματος.
