Морской швартовочный кнехт | Чугунный направляющий ролик с гладким радиусом (тип CB34 A)
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Πληκτρολογήστε Α | Υλικά: | Χύτευση C-Mn Steel, Casting Stainless Steel, μπορεί επίσης να παρέχει ειδικό χάλυβα για παγοθραυστικ |
|---|---|---|---|
| Τεχνικό πρότυπο: | CB 34-76 | βάρος: | 16,4-171 κιλά |
| Επεξεργασία Επιφανειών: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, γυαλισμένο ανοξείδωτο χάλυβα, | Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS |
| Επισημαίνω: | Σιδηροδρομικές γραμμές,CB 34 Τύπος Α αγκυροβολητήρας |
||
Περιγραφή προϊόντων

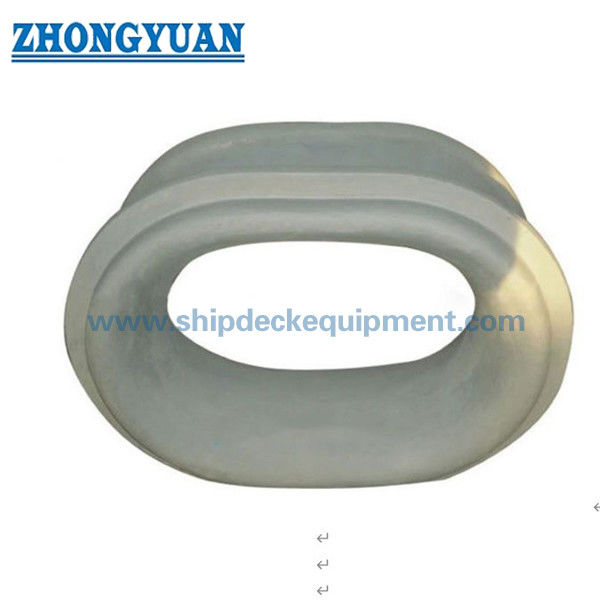

Μαρίνα Κουμπότρυπα Ράμπας | Οδηγός Σχοινιού από Χυτό Χάλυβα με Λεία Ακμή Ακτίνας (Τύπος CB34 A)
Επισκόπηση Προϊόντος
Το μαρίνα κουμπότρυπα ράμπας είναι σχεδιασμένο για να καθοδηγεί και να ελέγχει τα σχοινιά πρόσδεσης σε σταθερή κατεύθυνση στο κατάστρωμα του πλοίου ή στη ράμπα.
Η υψηλής ποιότητας κατασκευή από χυτό χάλυβα εξασφαλίζει δομική αντοχή και μακροχρόνια ανθεκτικότητα υπό επαναλαμβανόμενες εργασίες πρόσδεσης.
Ο αυστηρός ποιοτικός έλεγχος χύτευσης εξαλείφει ελαττώματα όπως ρωγμές, συρρίκνωση και εγκλείσματα, διασφαλίζοντας αξιόπιστη απόδοση.
Όλες οι ακμές επαφής με το σχοινί είναι σχεδιασμένες με λείες ακμές ακτίνας (R) για να ελαχιστοποιείται η τριβή και να προστατεύονται αποτελεσματικά οι γραμμές πρόσδεσης.
Γρήγορες Προδιαγραφές
- Τύπος: Τύπος Α → Σχεδιασμός ανοιχτού κουμπότρυπου ράμπας
- Πρότυπο: CB34-76 → Αποδεδειγμένο ναυτικό πρότυπο
- Υλικό: Χυτός χάλυβας / ανοξείδωτος χάλυβας → Υψηλή αντοχή & ανθεκτικότητα
- Δομή: Τοποθέτηση στη ράμπα → Έλεγχος κατεύθυνσης σχοινιού
- Επιφάνεια: Λεία γυαλισμένη + ακμές R → Μείωση φθοράς σχοινιού
- Βάρος: 16,4–171 kg → Ευρύ φάσμα μεγεθών
- Εφαρμογή: Οδήγηση και προστασία σχοινιού → Μείωση τριβής
- Πιστοποιήσεις: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή
Κύριες Τεχνικές Παράμετροι
| Διάμετρος Καλωδίου | Περίμετρος Λιναριού | Διάμετρος Νάιλον | L | L1 | L2 | B | B1 | B2 | t | b1 | b2 | b3 | R | R1 | Άνοιγμα L3 | B3 | Βάρος |
| 18,5 | 160 | 35 | 200 | 300 | 340 | 130 | 230 | 270 | 18 | 18 | 110 | 9 | 58 | 20 | 310 | 240 | 16,4 |
| 22,5 | 200 | 45 | 260 | 400 | 450 | 170 | 310 | 360 | 22 | 25 | 160 | 10 | 84 | 30 | 415 | 325 | 40,4 |
| 28,0 | 230 | 55 | 320 | 465 | 515 | 200 | 345 | 395 | 25 | 28 | 175 | 12 | 95 | 30 | 480 | 360 | 57,0 |
| 33,5 | 270 | 70 | 400 | 572 | 632 | 260 | 430 | 490 | 30 | 32 | 200 | 15 | 108 | 35 | 592 | 450 | 95,6 |
| 43,5 | 325 | 90 | 480 | 685 | 755 | 310 | 525 | 595 | 35 | 35 | 240 | 18 | 126 | 45 | 705 | 545 | 171,0 |
Οδηγός Επιλογής
Βήμα 1 – Επιλογή διαμέτρου σχοινιού → Αντιστοίχιση μεγέθους καλωδίου
Βήμα 2 – Επιβεβαίωση τύπου σχοινιού → Χάλυβας / ίνα
Βήμα 3 – Επιβεβαίωση εγκατάστασης → Ράμπα ή άκρη καταστρώματος
Βήμα 4 – Επιβεβαίωση μεγέθους ανοίγματος → Αντιστοίχιση δομής
Βήμα 5 – Επιβεβαίωση απαίτησης πιστοποίησης
Δομή
Σώμα χύτευσης | Άνοιγμα στρογγυλεμένης ακμής (σχεδιασμός R) | Λεία επιφάνεια επαφής σχοινιού | Ενισχυμένη δομή
Προσαρμοσμένα Χαρακτηριστικά
- Έλεγχος ποιότητας χύτευσης → Δομή χωρίς ελαττώματα, χωρίς ρωγμές ή συρρίκνωση
- Στρογγυλεμένες ακμές R → Ελαχιστοποίηση τριβής σχοινιού και παράταση διάρκειας ζωής
- Λεία γυαλισμένη επιφάνεια → Μείωση τριβής κατά τη λειτουργία
- Τοποθέτηση στη ράμπα → Έλεγχος κατεύθυνσης και προστασία σχοινιού
Οδηγός Ερωτήσεων
Παρέχετε διάμετρο σχοινιού, θέση εγκατάστασης, μέγεθος ανοίγματος και απαιτήσεις πιστοποίησης.
Πώς Λειτουργεί
Το σχοινί περνάει μέσα από το άνοιγμα του κουμπότρυπου → καθοδηγούμενη κατεύθυνση → η ακμή R μειώνει τη συγκέντρωση τάσης → προστατεύει το σχοινί και εξασφαλίζει ομαλή λειτουργία.
Εφαρμογές
Ράμπα πλοίου | Άκρη καταστρώματος | Οδήγηση σχοινιού πρόσδεσης
Πιστοποιήσεις & Πλεονεκτήματα
Πιστοποιήσεις: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή
Σχέδια & Φωτογραφίες

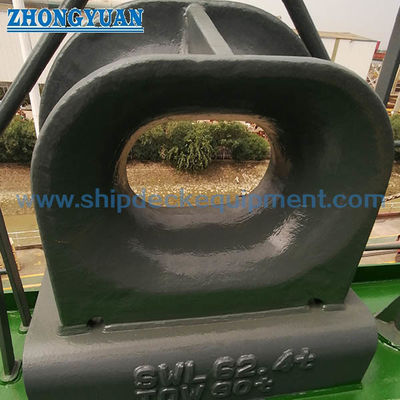

Γενικό σχέδιο διάταξης και φωτογραφίες προϊόντων
Παραγγελία
Καθορίστε: Τύπος Α | Μέγεθος | Υλικό | Επεξεργασία επιφάνειας | Πιστοποίηση
Συχνές Ερωτήσεις
Ε1: Γιατί να χρησιμοποιήσετε κουμπότρυπο με στρογγυλεμένη ακμή;
Α: Για να μειώσετε τη φθορά του σχοινιού και να αποτρέψετε ζημιές.
Ε2: Τι υλικό χρησιμοποιείται;
Α: Χυτός χάλυβας ή ανοξείδωτος χάλυβας.
Ε3: Πώς επιλέγεται το μέγεθος;
Α: Με βάση τη διάμετρο του σχοινιού και τις διαστάσεις του ανοίγματος.
