150–400 mm Τάπα Ανοιχτού Τύπου Επί Σκάφους | JIS F 2006 Τύπου SC Χυτοσιδηρού Χάλυβα για Πρόδεση Πλοίου
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Υλικά: | Χύτευση C-Mn Steel, Casting Stainless Steel, Casting Iron, μπορούν επίσης να παρέχουν ειδικό χάλυβα | Τεχνικό πρότυπο: | JIS F2006-1976 |
|---|---|---|---|
| Τύπος: | SC, FC | Βάρος: | 11,5 έως 130 κιλά. 10,7-98 κιλά |
| Επεξεργασία Επιφανειών: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, Ζυγισμένο, γυαλισμένο, διαθέσι | Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS |
| Επισημαίνω: | Κεραυνός αγκυροβολίας πλοίου στο κατάστρωμα,Χάλυβας χύτευσης,Ανοιχτή αγκυροβόληση πλοίου |
||
Περιγραφή προϊόντων

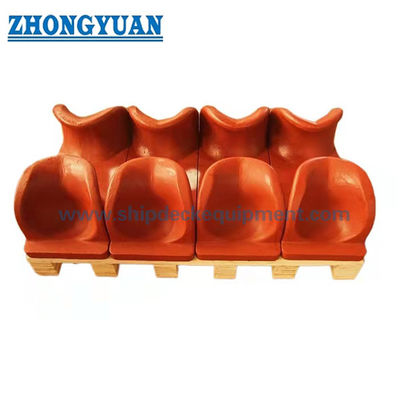

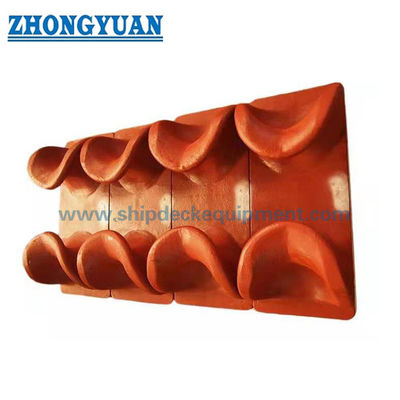

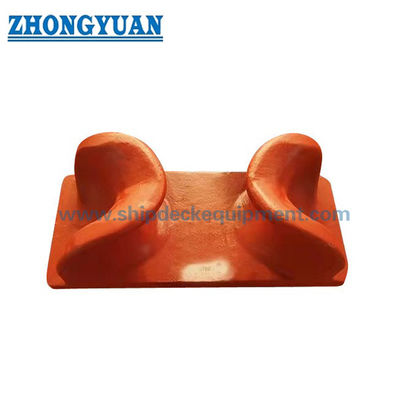

150×400 χιλιοστών ανοιχτό τσουκάλι για το κατάστρωμα JIS F 2006 τύπου SC χυτοσίδηρο για αγκυροβολία πλοίων
Επισκόπηση του προϊόντος
Το JIS F2006 ανοιχτό σχοινί που τοποθετείται στο κατάστρωμα είναι σχεδιασμένο για την καθοδήγηση και την τοποθέτηση σχοινιών αγκυροβολίας στις άκρες του κατάστρου του πλοίου.
Η ανοιχτή δομή επιτρέπει την ευέλικτη είσοδο σχοινιών και μειώνει τη συγκέντρωση άγχους, κατάλληλη για μικρά πλοία και συμπαγές διάταξη καταστρώματος.
Το προϊόν αυτό επικεντρώνεται στην προστασία των σχοινιών, τη δομική αντοχή και τη σταθερή εγκατάσταση και χρησιμοποιείται ευρέως σε μικρά πλοία, φορτηγά και πλοία υπηρεσίας.
Γρήγορες προδιαγραφές
Ονομαστικό μέγεθος: 150×400 mm → Ορίζει τη συμβατότητα σχοινιών
Πρότυπο: JIS F2006-1976 → Ιαπωνικό ναυτικό πρότυπο
Τύπος: SC / FC → Διαφορετικές δομικές μορφές
Υλικό: Χάλυβα χύτευσης / Ατσάλι → Δυνατότητα και αντοχή στη διάβρωση
Εφαρμογή: Έγκρεμση μικρών πλοίων → Οδηγία καταστρώματος
Επιφάνεια: Sa2,5 + επικάλυψη με επωξικό → προστασία από τη διάβρωση
Εγκατάσταση: συγκόλληση ή βίδες → Ευέλικτη τοποθέτηση
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών
Βασικές τεχνικές παραμέτρους (τυπικές)
|
Ονομαστικό μέγεθος |
Α | Α1 | Β | Β1 | H | h | h1 | Εγώ... | 1 | R | R1 | r | r1 | r2 | r3 | r4 | t | t1 | S |
μάζα χιλιόγραμμο |
Ονομαστική ημέρα Εφαρμόσιμο σχοινί (Αναφορά) |
||
|
Σιδηροσύρμα (6×24) |
Μανίλα σχοινί |
Νάιλον σχοινί |
|||||||||||||||||||||
| 150 | 150 | 280 | 80 | 80 | 90 | 28 | 8 | 60 | 45 | 40 | 160 | 35 | 10 | 100 | 32 | 40 | 12 | 20 | 6 | 10.7 | 12 | 32 | 20 |
| 200 | 200 | 380 | 110 | 110 | 116 | 35 | 8 | 84 | 58 | 55 | 200 | 46 | 12 | 136 | 44 | 55 | 16 | 24 | 6 | 18.1 | 14 | 38 | 24 |
| 250 | 250 | 460 | 130 | 130 | 136 | 42 | 10 | 114 | 68 | 65 | 250 | 54 | 14 | 160 | 52 | 65 | 18 | 26 | 6 | 29.2 | 16 | 42 | 28 |
| 300 | 300 | 540 | 150 | 150 | 160 | 49 | 10 | 140 | 80 | 75 | 300 | 62 | 18 | 180 | 60 | 75 | 20 | 28 | 8 | 44.0 | 18 | 50 | 32 |
| 350 | 350 | 620 | 170 | 170 | 180 | 55 | 12 | 170 | 90 | 85 | 350 | 70 | 20 | 205 | 70 | 85 | 22 | 30 | 8 | 64.0 | 20 | 55 | 36 |
| 400 | 400 | 700 | 200 | 200 | 200 | 63 | 12 | 200 | 100 | 100 | 400 | 80 | 20 | 230 | 83 | 100 | 25 | 33 | 8 | 98.0 | 22.4 | 60 | 42 |
Οδηγός επιλογής
Βήμα 1 Επιλέξτε το μέγεθος με βάση τη διάμετρο του σχοινιού
Βήμα 2 Επιβεβαιώστε το είδος σχοινιού → Σύρμα / ίνα
Βήμα 3 ️ Επιβεβαίωση της εγκατάστασης → Ζυγισμένο ή μπουρδεμένο
Βήμα 4 ️ Επιβεβαίωση υλικού → Ατσάλι άνθρακα ή ανοξείδωτο
Βήμα 5 Επιβεβαίωση της απαίτησης πιστοποίησης
Δομή
Ανοιχτό Σώμα Τράβηγματος.
Προσαρμοσμένα χαρακτηριστικά
Ανοιχτή δομή → Ευέλικτη είσοδος με σχοινί
Γεμάτη επιφάνεια → Προστατεύει το σχοινί από ζημιές
Χάλυβα χύτευσης → Υψηλή δομική αντοχή
Προαιρετικός ανοξείδωτος χάλυβας → αντοχή στη διάβρωση
Ευέλικτη εγκατάσταση → συγκόλληση ή βίδες
Οδηγός έρευνας
Παρακαλείσθε να αναφέρετε τη διάμετρο του σχοινιού, τον τύπο του δοχείου, τη μέθοδο εγκατάστασης, τις απαιτήσεις υλικού και την πιστοποίηση.
Πώς Λειτουργεί
Το σχοινί περνά μέσα από το άνοιγμα και καθοδηγείται κατά μήκος καθορισμένης διαδρομής, μειώνοντας την φθορά και ελέγχοντας τη θέση του σχοινιού.
Εφαρμογές
Μικρά σκάφη. Βαρκάρες. Μπουγκουπότ.
Πιστοποιητικά και πλεονεκτήματα
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών
Σχεδιασμένο σύμφωνα με το πρότυπο JIS F2006, εξασφαλίζοντας την ακρίβεια των διαστάσεων και την προστασία των σχοινιών.
Σχέδιο & Φωτογραφίες
Διαθέσιμα σχέδια γενικής διάταξης και φωτογραφίες προϊόντων.
Παραγγελία
Προσαρμογή: Μέθοδος χύτευσης (χαμένο αφρό / χύτευση άμμου), υλικό και τύπος εγκατάστασης διαθέσιμο.
Γενικές ερωτήσεις
Ε1: Για ποιο σκοπό χρησιμοποιείται η ανοικτή θραύση;
Α: Για την καθοδήγηση και την προστασία των σχοινιών αγκυροβολίας.
Ε2: Μπορεί να βουλωθεί;
Α: Ναι, διαθέσιμη είναι προαιρετική βάση με μπουρνούλες.
Ε3: Ποιο υλικό συνιστάται;
Α: Ατσάλι άνθρακα για γενική χρήση, ανοξείδωτο ατσάλι για αντοχή στη διάβρωση.
