100–500 mm Κλειστή Τάπα Πρόδεσης Χυτοσιδήρου Επί Καταστρώματος | JIS F 2005-1975 για Πρόδεση Πλοίου

Επισκόπηση Προϊόντος

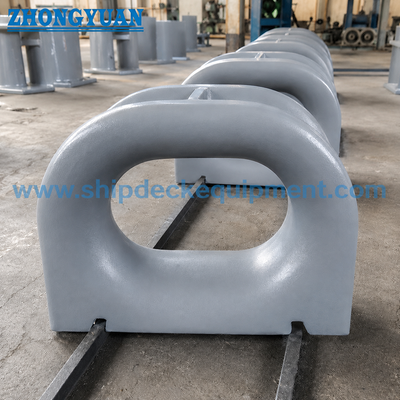

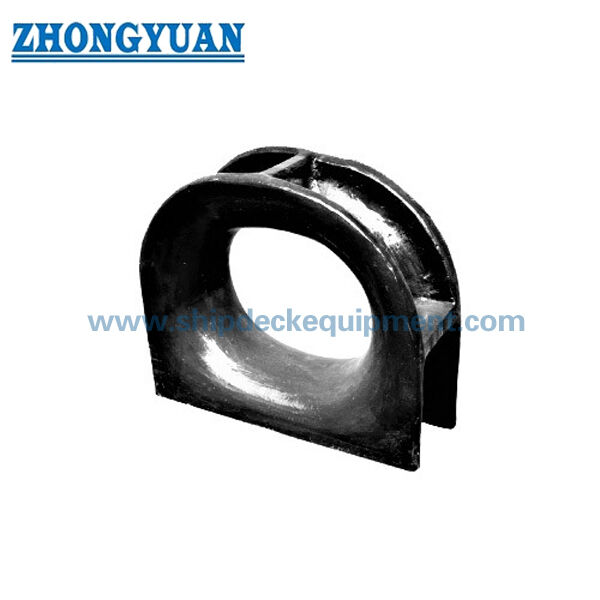

Η κλειστή τάπα πρόδεσης επί καταστρώματος JIS F 2005 είναι ένας οδηγός σχοινιού από χυτοσιδηρο, που χρησιμοποιείται στα καταστρώματα πρόδεσης πλοίων. Συγκολλάται στη δομή του καταστρώματος για να καθοδηγεί συρματόσχοινο, σχοινί μανίλας ή άλλο καθορισμένο σχοινί πρόδεσης μέσω ενός κλειστού οβάλ ανοίγματος, βοηθώντας στον έλεγχο της διαδρομής του σχοινιού και στη μείωση της έντονης τοπικής επαφής κατά τις εργασίες πρόσδεσης, μετακίνησης και λιμενικής πρόδεσης.

Η παρούσα σελίδα καλύπτει τα παρεχόμενα μεγέθη κλειστών ταπών JIS F 2005-1975 από 100 έως 500. Η επιλογή πρέπει να ελέγχεται με βάση το ονομαστικό μέγεθος, την εφαρμόσιμη διάμετρο σχοινιού, τη συνολική διάταξη καταστρώματος, τη σύνδεση συγκόλλησης, την ενίσχυση καταστρώματος, την επεξεργασία επιφάνειας και την απαίτηση πιστοποιητικού. Πρόκειται για μια συγκολλητή τάπα επί καταστρώματος.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Κλειστή τάπα πρόδεσης επί καταστρώματος → κλειστή διέλευση σχοινιού για διατάξεις καταστρώματος πρόδεσης πλοίων.

• Πρότυπο: JIS F 2005-1975 → αναφορά για τη μορφή σχεδίασης, το ονομαστικό μέγεθος, τις κύριες διαστάσεις και τη υπολογιζόμενη μάζα.

• Εύρος ονομαστικού μεγέθους: 100 έως 500 → καλύπτει μικρές έως μεγαλύτερες εφαρμογές ταπών πρόδεσης καταστρώματος στον παρεχόμενο πίνακα.

• Επιλογές υλικού: Χυτοσιδηρός C-Mn, χυτοσιδηρός ανοξείδωτος χάλυβας ή ειδικός χάλυβας για έργα παγοθραυστικών → η επιλογή υλικού πρέπει να ακολουθεί τις προδιαγραφές του σκάφους και το πεδίο έγκρισης.

• Υπολογιζόμενη μάζα στον παρεχόμενο πίνακα: 8,7 έως 232 kg → χρήσιμο για τον χειρισμό, τη συσκευασία, την εκτίμηση μεταφορικών και τον σχεδιασμό εγκατάστασης.

• Επεξεργασία επιφάνειας: Αμμοβολή Sa 2.5 + ένα στρώμα εποξειδικού αστάρι εργοστασίου ως τυπική αναφορά → γυαλισμένος ανοξείδωτος χάλυβας, μαύρη βαφή ή προσαρμοσμένη επίστρωση μπορούν να συζητηθούν όταν καθορίζονται.

• Μορφή εγκατάστασης: Συγκολλητή δομή καταστρώματος → η ενίσχυση καταστρώματος, η λεπτομέρεια συγκόλλησης, η γωνία καθοδήγησης σχοινιού και οι συνθήκες εγκατάστασης του ναυπηγείου πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

• Εστίαση κατασκευής: ακεραιότητα χύτευσης, έλεγχος καλουπιού ξύλου ή διαδικασίας χαμένου αφρού, λεία επιφάνεια επαφής σχοινιού, ποιοτικός έλεγχος 50 mm κοντά στη συγκόλληση και προαιρετική αναθεώρηση FEA.

Κύριες Τεχνικές Παράμετροι

Κύρια δεδομένα επιλογής ιστοσελίδας για κλειστή τάπα πρόδεσης επί καταστρώματος JIS F 2005. Οι διαστάσεις είναι σε mm εκτός αν αναφέρεται διαφορετικά. Λεπτομερείς τυπικές διαστάσεις τοποθετούνται στην ενότητα Αναφοράς Backend.

Συρματόσχοινο 35,5 (6×24) / Μανίλα 90

Σημείωση: Η διάμετρος του σχοινιού αναφοράς είναι μόνο για αρχική επιλογή. Η τελική επιλογή πρέπει να ελέγχεται έναντι της διάταξης πρόδεσης του σκάφους, της γωνίας καθοδήγησης του σχοινιού, της ενίσχυσης του καταστρώματος, της απαίτησης κλάσης και της σχεδίασης του έργου.

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε την κλειστή τάπα JIS F 2005-1975 και το απαιτούμενο ονομαστικό μέγεθος 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500.

Βήμα 2: Επιβεβαιώστε τον τύπο και τη διάμετρο του σχοινιού, όπως η κατασκευή συρματόσχοινου, το σχοινί μανίλας ή το νάιλον σχοινί, εάν απαιτείται από τις προδιαγραφές του σκάφους.

Βήμα 3: Επιβεβαιώστε τη θέση εγκατάστασης στο κατάστρωμα, τον διαθέσιμο χώρο στο κατάστρωμα, την κατεύθυνση καθοδήγησης του σχοινιού, τη σύνδεση συγκόλλησης και τη σχεδίαση ενίσχυσης καταστρώματος.

Βήμα 4: Επιβεβαιώστε την απαίτηση υλικού: χυτοσιδηρός C-Mn, χυτοσιδηρός ανοξείδωτος χάλυβας ή ειδικός χάλυβας για υπηρεσία παγοθραυστικών, εάν είναι εφαρμόσιμο.

Βήμα 5: Επιβεβαιώστε την επεξεργασία επιφάνειας: αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργοστασίου, γυαλισμένος ανοξείδωτος χάλυβας, γαλβανισμός, μαύρη βαφή ή σύστημα επίστρωσης έργου.

Βήμα 6: Επιβεβαιώστε το πεδίο πιστοποιητικού πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης ή επιθεώρηση με μάρτυρα σύμφωνα με την απαίτηση του έργου.

Βήμα 7: Παρέχετε ποσότητα, προορισμό παράδοσης, απαιτούμενο χρόνο παράδοσης, σχέδιο εγκατάστασης και φωτογραφίες αναφοράς, εάν είναι διαθέσιμες.

Δομή

Κλειστό σώμα από χυτοσιδηρό | Οβάλ άνοιγμα σχοινιού | Λείες ακτίνες επαφής σχοινιού | Βάση συγκολλημένη στο κατάστρωμα | Περιοχή ελέγχου χύτευσης κοντά στη συγκόλληση | Διάταξη οπών αποστράγγισης | Αστάρι εργοστασίου ή καθορισμένη επεξεργασία επιφάνειας

Πλεονεκτήματα Χύτευσης, Συγκόλλησης & Μηχανικής

• Το κλειστό άνοιγμα βοηθά στη διατήρηση του σχοινιού πρόδεσης εντός μιας καθορισμένης διαδρομής στο κατάστρωμα και μειώνει τον κίνδυνο διαφυγής του σχοινιού σε σύγκριση με ανοιχτές δομές καθοδήγησης.

• Οι περιοχές επαφής του σχοινιού επεξεργάζονται, λειαίνονται και λειαίνονται μετά τη χύτευση για να μειωθεί η έντονη τοπική επαφή και να προστατευθεί το συρματόσχοινο, το σχοινί μανίλας ή το καθορισμένο συνθετικό σχοινί κατά τη λειτουργία πρόδεσης.

• Η παραγωγή χύτευσης μπορεί να χρησιμοποιήσει καλούπι ξύλου ή διαδικασία χαμένου αφρού ανάλογα με το μέγεθος, την ποσότητα και την απαίτηση διαστάσεων. Η επιλογή διαδικασίας πρέπει να επιβεβαιωθεί πριν από την παραγωγή όταν επηρεάζει την ποιότητα της επιφάνειας ή την ανοχή.

• Η περιοχή του χυτοσιδηρού σώματος εντός 50 mm από τη ζώνη συγκόλλησης της δομής του πλοίου ελέγχεται για να αποφευχθούν ενδείξεις χύτευσης που μπορεί να επηρεάσουν την ποιότητα συγκόλλησης του ναυπηγείου.

• Η εγκατάσταση με συγκόλληση στο κατάστρωμα απαιτεί επιβεβαίωση του μήκους συγκόλλησης, του ποδιού συγκόλλησης, της περιβάλλουσας ενίσχυσης καταστρώματος και της επισκευής επίστρωσης μετά την εγκατάσταση. Το σώμα της τάπας δεν αντικαθιστά τον υπολογισμό της δομής του καταστρώματος.

• Ο υπολογισμός αντοχής FEA και η τοπική αναθεώρηση δομής μπορούν να πραγματοποιηθούν όταν τα δεδομένα φορτίου σχοινιού, η κατεύθυνση φορτίου, η γεωμετρία συγκόλλησης και οι λεπτομέρειες ενίσχυσης καταστρώματος παρέχονται από το έργο.

• Οπτική επιθεώρηση, έλεγχος διαστάσεων, ιχνηλασιμότητα υλικού, NDT ή μάρτυρας κλάσης μπορούν να κανονιστούν σύμφωνα με την απαίτηση παραγγελίας και τη διαδικασία έγκρισης.

Προσαρμοσμένα Χαρακτηριστικά

Πρότυπο: JIS F 2005-1975 → κατάλληλο όταν η σχεδίαση του σκάφους καθορίζει τις διαστάσεις κλειστής τάπας JIS.

Τύπος Στήριξης: Συγκολλητή δομή επί καταστρώματος → επιλέγεται για θέσεις οδηγών σχοινιών στο κατάστρωμα πρόδεσης αντί για ανοίγματα σωλήνων κουπαστής.

Ονομαστικό Μέγεθος: 100 έως 500 → επιλέγεται με βάση τη διάμετρο σχοινιού, τον χώρο καταστρώματος, την ομάδα σχεδίασης και τη διάταξη πρόδεσης.

Υλικό: Χυτοσιδηρός C-Mn / χυτοσιδηρός ανοξείδωτος χάλυβας / ειδικός χάλυβας → το τελικό υλικό πρέπει να ακολουθεί τις προδιαγραφές του έργου και την απαίτηση πιστοποιητικού.

Διαδικασία Χύτευσης: Ξύλινο καλούπι ή χαμένος αφρός → επιλέγεται ανάλογα με την ποσότητα παραγωγής, την απαίτηση διαστάσεων και την απαίτηση ελέγχου επιφάνειας.

Επιφάνεια Επαφής Σχοινιού: Λεία ακτίνα λείανσης → βοηθά στη μείωση της έντονης επαφής και υποστηρίζει τη διάρκεια ζωής του σχοινιού.

Έλεγχος Ζώνης Συγκόλλησης: 50 mm γύρω από την περιοχή συγκόλλησης της δομής του πλοίου → ελέγχεται για τη μείωση επιβλαβών ενδείξεων χύτευσης κοντά στη διεπαφή συγκόλλησης.

Μηχανική Αναθεώρηση: Υπολογισμός FEA διαθέσιμος όταν απαιτείται → βασίζεται στην επιβεβαιωμένη κατεύθυνση φορτίου, δεδομένα σχοινιού, γεωμετρία συγκόλλησης και ενίσχυση καταστρώματος.

Επεξεργασία Επιφάνειας: Αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργοστασίου ως τυπική αναφορά → η τελική επίστρωση ολοκληρώνεται κανονικά σύμφωνα με τις προδιαγραφές βαφής του σκάφους.

Απαίτηση Πιστοποιητικού: Διαθέσιμο σύμφωνα με την απαίτηση του έργου → το πιστοποιητικό κλάσης ή η επιθεώρηση με μάρτυρα πρέπει να επιβεβαιωθούν πριν από την προσφορά.

Πώς Λειτουργεί

Το σχοινί πρόδεσης πλησιάζει την τάπα του καταστρώματος → Το σχοινί περνά μέσα από το κλειστό οβάλ άνοιγμα → Η λεία ακτίνα επαφής από χυτοσιδηρό καθοδηγεί την κατεύθυνση του σχοινιού → Η τοπική δύναμη επαφής μεταφέρεται μέσω της συγκολλητής βάσης στη δομή του καταστρώματος → Ο έλεγχος συγκόλλησης και η επισκευή επίστρωσης ολοκληρώνονται μετά την εγκατάσταση

Εφαρμογές

Φορτηγά πλοία | Δεξαμενόπλοια | Πλοία χύδην φορτίου | Ρυμουλκά | Σκάφη εργασίας | Φορτηγίδες | Καταστρώματα πρόδεσης πλοίων | Έργα ναυπήγησης | Αντικατάσταση υπαρχουσών κλειστών ταπών JIS

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να κανονιστούν σύμφωνα με την απαίτηση του έργου, το πεδίο επιθεώρησης, την ιχνηλασιμότητα υλικού και τη διαδικασία έγκρισης της κλάσης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Πώς πρέπει να επιλεγεί το σωστό μέγεθος κλειστής τάπας JIS F 2005;

Α1: Επιλέξτε το ονομαστικό μέγεθος σύμφωνα με τη σχεδίαση του σκάφους, τον τύπο και τη διάμετρο του σχοινιού, τον διαθέσιμο χώρο στο κατάστρωμα, την κατεύθυνση καθοδήγησης του σχοινιού και την ενίσχυση εγκατάστασης. Ο πίνακας σχοινιού αναφοράς είναι για αρχική επιλογή και πρέπει να ελέγχεται έναντι της πραγματικής διάταξης πρόδεσης.

Ε2: Εγκαθίσταται αυτό το προϊόν στο κατάστρωμα ή στην κουπαστή;

Α2: Η παρούσα σελίδα αφορά την κλειστή τάπα JIS F 2005 που συγκολλάται στο κατάστρωμα. Εάν το έργο χρειάζεται σωλήνα πρόδεσης στην κουπαστή ή τάπα κουπαστής, το πρότυπο, η σχεδίαση και η δομή εγκατάστασης πρέπει να επιβεβαιωθούν ξεχωριστά.

Ε3: Ποιες λεπτομέρειες κατασκευής είναι σημαντικές για τις κλειστές τάπες από χυτοσιδηρό;
