Επισκόπηση του προϊόντος

The JIS F 2017 Type BP steel plate fabricated bulwark mounted Panama chock is a ship mooring fitting used to guide mooring ropes through the bulwark area and transfer mooring loads into the ship structureΣε σύγκριση με τα καράβια του Παναμά, the BP type is arranged on the ship bulwark and transfers mooring load through the steel plate fabricated chock body and welded connection to the reinforced bulwark structure according to the project drawing.

Η παρούσα σελίδα επικεντρώνεται μόνο στον τύπο BP. Το προϊόν πρέπει να επιλέγεται με βάση το ονομαστικό μέγεθος, τη θέση εγκατάστασης, τη διάταξη σχοινιών, το υλικό, την επεξεργασία της επιφάνειας και την απαιτούμενη τεκμηρίωση ταξινόμησης.Οι επιφάνειες επαφής με σχοινί, η ποιότητα κατασκευής της πλάκας, η διάταξη των πλευρών και η περιοχή συγκόλλησης κοντά στη δομή του πλοίου πρέπει να ελέγχονται προσεκτικά για να μειωθεί η φθορά των σχοινιών και να υποστηριχθεί η αξιόπιστη λειτουργία αγκυρώσεως.

Γρήγορες προδιαγραφές

• Πρότυπο: JIS F 2017-1982 → τυποποιημένη δομή πύλης του Παναμά για εξοπλισμό αγκυροβολής πλοίων.
• Τύπος: BP → κατασκευασμένη από χαλύβδινη πλάκα, με τοποθετημένο στο προπύργιο πύραυλο.
• Ονομαστικό μέγεθος: 310 / 360 → δύο τυποποιημένα μεγέθη για την επιλογή του έργου.
• Βασικές διαστάσεις: L 310 / 360 mm, L 1 702 / 752 mm, L 2 620 / 670 mm → βασικές διαστάσεις που αντιστοιχούν στο σχέδιο της ιστοσελίδας.
• Περίπου βάρος: 184 / 193 kg → χρήσιμο για προσφορά, χειρισμό, συσκευασία και εκτίμηση φορτίου.
• Αναφορά υλικού: πλάκα χάλυβα σύμφωνα με τις απαιτήσεις υλικού του JIS F 2017-1982 → τελική ποιότητα που πρέπει να επιβεβαιωθεί από τις προδιαγραφές του έργου.
• Επεξεργασία επιφάνειας: διαθέσιμα συστήματα αμμοκροτήσεως και θαλάσσιας επικάλυψης → η επικάλυψη μπορεί να προσαρμοστεί ανάλογα με τις απαιτήσεις του σκάφους ή της κλάσης.
• Πιστοποιητικά: Το πιστοποιητικό δοκιμής κατασκευαστών ή το πιστοποιητικό ταξινόμησης μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις του έργου.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση του προτύπου και του τύπου → JIS F 2017-1982 Τύπος BP, κατασκευασμένη από χαλύβδινη πλάκα και τοποθετημένη σε προπύργο.

Βήμα 2: Επιβεβαιώστε το ονομαστικό μέγεθος → 310 ή 360, ή στείλτε το σχέδιο του δοχείου για τη σύγκριση μεγέθους.

Βήμα 3: Επιβεβαίωση των απαιτήσεων για υλικό και κατασκευή → ποιότητα πλάκας χάλυβα, απαιτήσεις συγκόλλησης, διάταξη πλευρών και απαιτήσεις έγκρισης ναυπηγείου.

Βήμα 4: Επιβεβαίωση της επεξεργασίας της επιφάνειας → αρχική επεξεργασία, σύστημα επωξίας, χρώμα επικάλυψης, επιλογή από ανοξείδωτο χάλυβα, εάν ισχύει, ή προδιαγραφές επικάλυψης σχεδίου.

Βήμα 5: Επιβεβαίωση της τεκμηρίωσης → Πιστοποιητικό δοκιμής κατασκευαστών, πιστοποιητικό υλικού, αρχείο επιθεώρησης, έκθεση δοκιμής ή πιστοποιητικό κλάσης, εάν απαιτείται.

Βήμα 6: Επιβεβαίωση της ποσότητας, του λιμένα παράδοσης, της μεθόδου συσκευασίας, του απαιτούμενου χρόνου παράδοσης και της διαθεσιμότητας σχεδίων εγκατάστασης ή φωτογραφιών.

Δομή

Σώμα κατασκευασμένο από ατσάλινη πλάκα. Ακατάπαυστο άνοιγμα για επαφή με σχοινί. Ενίσχυση πλευρών.

Κατασκευή, συγκόλληση και πλεονεκτήματα ποιότητας της χαλυβουργίας

• Η κατασκευασμένη δομή τύπου BP ακολουθεί τη διάταξη τύπου BP του JIS F 2017-1982 και δεν πρέπει να αναμιγνύεται με δομές τύπου AC, AP ή BC.
• Οι ομαλές επιφάνειες επαφής με το σχοινί είναι σημαντικές για τη μείωση της συσκότισης του σχοινίου κατά τη διάρκεια της λειτουργίας αγκυροβολίας.
• Η θέση και η ποσότητα των πλευρών μπορούν να προσαρμόζονται όταν το απαιτεί η έγκριση του σχεδίου ή του ναυπηγείου, ενώ πρέπει να διατηρείται η τυποποιημένη δομή και οι κύριες διαστάσεις.
• Η ζώνη συγκόλλησης μεταξύ του σώματος και της δομής του πλοίου πρέπει να είναι απαλλαγμένη από ελαττώματα που επηρεάζουν την ποιότητα της συγκόλλησης, ειδικά εντός της περιοχής των 50 mm κοντά στη συγκόλληση στο κύτος ή στο προπύργιο.
• Μπορεί να κανονιστεί έλεγχος πεπερασμένων στοιχείων ή επανεξέταση αντοχής όταν το έργο απαιτεί πρόσθετη επαλήθευση για έγκριση ναυπηγείου ή κλάσης.
• Το σύστημα αμμοκροτήσεως, το σύστημα βάσης και το σύστημα θαλάσσιας επικάλυψης μπορούν να επιλεγούν ανάλογα με το περιβάλλον του σκάφους και τις απαιτήσεις προστασίας από τη διάβρωση.

Προσαρμοσμένα χαρακτηριστικά

• Τύπος προϊόντος: Τύπος BP Panama Chock → κατασκευασμένη ατσάλινη πλάκα με προπύργιο για αγκυροβολία.
• Πρότυπο: JIS F 2017-1982 → κατάλληλο όταν το έργο προσδιορίζει ιαπωνικές προδιαγραφές για τα τσακίδια του Παναμά.
• Εγκατάσταση: Πύργος τοποθετημένος και συγκολλημένος στη δομή του πλοίου → προοριζόμενος για την αγκυροβολία της διέλευσης με σχοινί μέσα από την περιοχή του πύργου.
• Κατασκευή: Πλάκα από χάλυβα κατασκευασμένη → διαφορετική από την κατασκευή χάλυβα χύτευσης τύπου BC.
• Επιφάνεια επαφής με το σχοινί: ομαλό στρογγυλό άνοιγμα → βοηθά στην προστασία του σχοινιού αγκυροβολίας κατά την καθοδήγηση και τη μεταφορά φορτίου.
• Επιθεώρηση: οπτικές, διαμετρικές και τεκμηριωτικές επιθεωρήσεις → πεδίο εφαρμογής της τελικής επιθεώρησης σύμφωνα με τις απαιτήσεις της παραγγελίας και του πιστοποιητικού.

Πώς Λειτουργεί

Mooring rope approaches the bulwark opening → the smooth Panama chock surface guides the rope → mooring load is transferred through the fabricated body and reinforcing ribs → load is carried into the reinforced bulwark structure through the approved welded connection.

Εφαρμογές

Φορτηγά πλοία. Τανκεροφόρα. Μεταφορείς χύδην. Εργατικά πλοία.

Πιστοποιητικά και πλεονεκτήματα

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Το πιστοποιητικό ταξινόμησης, το πιστοποιητικό υλικού, το αρχείο επιθεώρησης και τα έγγραφα επικάλυψης είναι διαθέσιμα ανάλογα με τις απαιτήσεις του έργου και υπόκεινται στο πεδίο εφαρμογής της έγκρισης κλάσης.

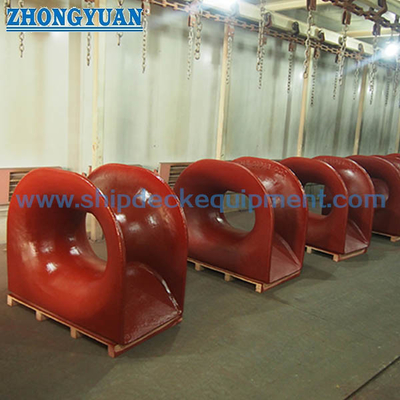

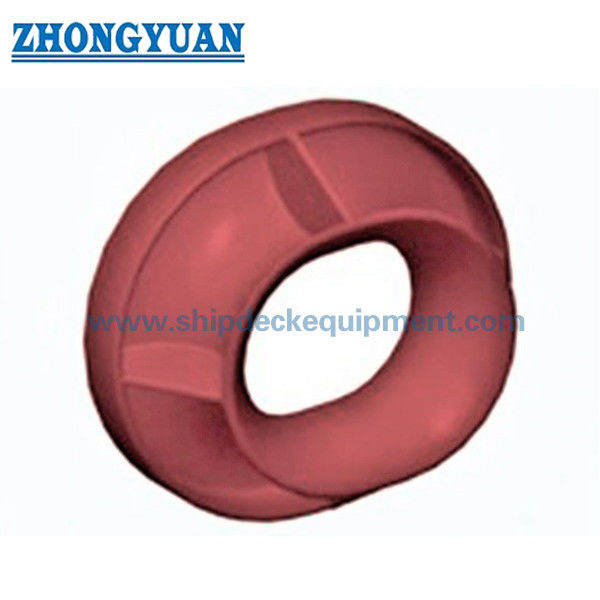

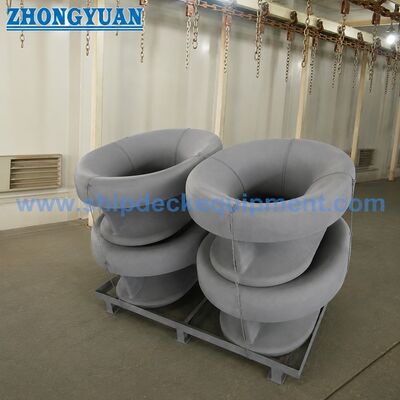

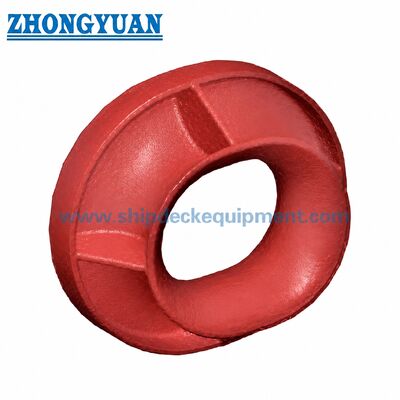

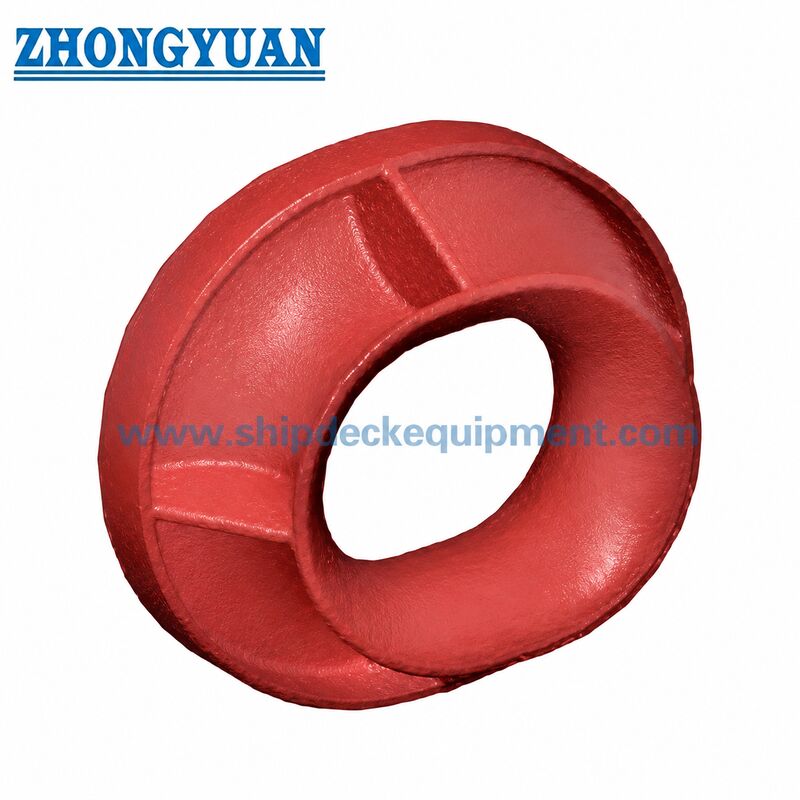

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ JIS F 2017 τύπου BP και τύπου BC παναμασικού χεριού;

Ο τύπος BP είναι ένας χάλυβα πλακέ κατασκευασμένο προπύργιο τοποθετημένο στο Παναμά, ενώ ο τύπος BC είναι ένας χυτοσίδηρος προπύργιο τοποθετημένο σε τύπο.

Ε2: Μπορεί να αλλάξει η ποσότητα των πλευρών ή η θέση των πλευρών;

Η τυποποιημένη σημείωση JIS F 2017-1982 τύπου BP επιτρέπει την αλλαγή της ποσότητας ή της θέσης των πλευρών όπου απαιτείται.σχεδιαστής ή εταιρεία ταξινόμησης πριν από την παραγωγή.

Ε3: Ποιες πληροφορίες απαιτούνται για την προσφορά;

Παρακαλείστε να αναφέρετε το πρότυπο και τον τύπο, το ονομαστικό μέγεθος, την ποσότητα, την απαίτηση για υλικό ή επικάλυψη, την απαίτηση πιστοποιητικού, τον προορισμό παράδοσης, το απαιτούμενο χρόνο παράδοσης,και τυχόν σχέδιο σκάφους ή φωτογραφία εγκατάστασης, εάν είναι διαθέσιμη.
