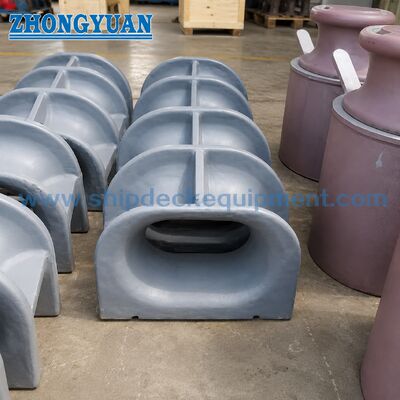

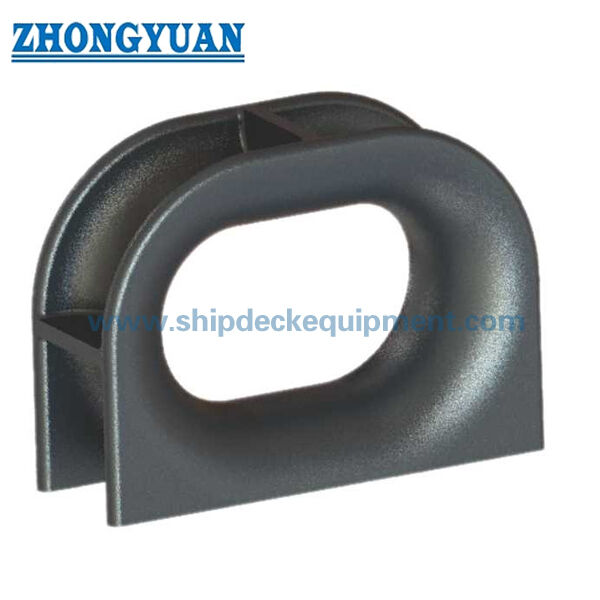

310 ̇ 500 χιλιοστών Σιδηρού Χάλυβα Παναμά Χοκ.

310 ̇ 500 χιλιοστών Σιδηρού Χάλυβα Παναμά Χοκ.

Επισκόπηση του προϊόντος

The JIS F 2017-1982 Type AC Panama chock is a deck mounted cast steel mooring chock used to guide mooring ropes and transfer mooring loads into the reinforced deck structure through its cast steel body and welded connectionΟ τύπος AC είναι διαφορετικός από την κατασκευασμένη έκδοση τύπου AP και από τις εκδόσεις τύπου BC / BP που τοποθετούνται σε προπύργο.

Για τις προμήθειες και την τεχνική εξέταση, η θήκη τύπου AC θα πρέπει να επιλέγεται με βάση το ονομαστικό μέγεθος, τη θέση εγκατάστασης στο κατάστρωμα, τη διάταξη σχοινιών, το υλικό,επεξεργασία επιφάνειας και απαιτούμενη τεκμηρίωση επιθεώρησηςΗ ομαλή επιφάνεια επαφής σχοινιών είναι σημαντική για τη μείωση της συσπάθειας των σχοινιών, ενώ η ποιότητα του χύτευσης,Η κατάσταση της ζώνης συγκόλλησης και η ενίσχυση του καταστρώματος πρέπει να επιβεβαιώνονται σύμφωνα με το σχέδιο του έργου και τις απαιτήσεις της κλάσης..

Γρήγορες προδιαγραφές

• Πρότυπο: JIS F 2017-1982 ️ τυποποιημένη δομή πύλης του Παναμά για τον εξοπλισμό αγκυροβολίας πλοίων.
• Τύπος: Εναρμονισμένος με αέρα AC, λοβός από χυτοχάλυβα.
• Ονομαστικό μέγεθος: 310 / 360 / 400 / 450 / 500 5 τυποποιημένα μεγέθη για την επιλογή του έργου.
• Πεδίο SWL αναφοράς: 30 ̇ 100 T ̇ πρέπει να επιβεβαιωθεί από το σχέδιο του έργου, τη δομή του πλοίου και το πεδίο έγκρισης της τάξης.
• Επιλογές υλικών: χύτευση C-Mn χάλυβα, χύτευση ανοξείδωτου χάλυβα και ειδικού χάλυβα για έργα χαμηλής θερμοκρασίας ή κατηγορίας πάγου, με την επιφύλαξη των προδιαγραφών και των απαιτήσεων του σχεδίου.
• Το εύρος βάρους: 253 ̇ 395 kg σύμφωνα με τον τυπικό πίνακα JIS F 2017 τύπου AC ̇ χρήσιμο για προσφορές, χειρισμό και εκτίμηση φορτίου.
• Επεξεργασία επιφάνειας: αμμοσκόπηση σε Sa2.5 με epoxy primer, γυαλισμένο ανοξείδωτο χάλυβα ή προσαρμοσμένο σύστημα επικάλυψης πλοίων σύμφωνα με τις απαιτήσεις της παραγγελίας.
• Εγκατάσταση: εγκατάσταση στο κατάστρωμα και συγκόλληση σε ενισχυμένη δομή κατάστρωσης.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση του προτύπου και του τύπου - JIS F 2017-1982 Τύπος AC, τοποθετημένο στο κατάστρωμα και χυτοσίδηρο.

Βήμα 2: Επιβεβαιώστε το ονομαστικό μέγεθος ¥ 310 / 360 / 400 / 450 / 500 ή στείλτε το σχέδιο του ναυπηγείου για τη σύγκριση μεγέθους.

Βήμα 3: Επιβεβαίωση της βάσης φόρτωσης του έργου SWL / του σχεδιαστικού φορτίου, της διάταξης αγκυροβολής και των απαιτήσεων ενίσχυσης του καταστρώματος.

Βήμα 4: Επιβεβαίωση της απαίτησης για υλικό και χύτευση: χύτευμα χάλυβα C-Mn, ανοξείδωτου χάλυβα ή ειδικού χάλυβα για έργο χαμηλής θερμοκρασίας/κατηγορίας πάγου, με την επιφύλαξη των προτύπων και των απαιτήσεων του έργου.

Βήμα 5: Επιβεβαίωση της επεξεργασίας της επιφάνειας ∙ Sa2,5 εκρήγνυνση, epoxy shop primer, σύστημα επικάλυψης πλοίων, γυαλισμένο ανοξείδωτο χάλυβα ή προδιαγραφές επικάλυψης σχεδίου.

Βήμα 6: Επιβεβαίωση πιστοποιητικού, ποσότητας, προορισμού παράδοσης, απαιτούμενου χρόνου παράδοσης και διαθεσιμότητας σχεδίου εγκατάστασης ή φωτογραφίας υφιστάμενου προϊόντος.

Δομή

Κεφάλαιο χάλυβα. Ακατάπαυστο άνοιγμα σχοινίου. Βάση τοποθετημένη στο κατάστρωμα.

Πλεονεκτήματα της χύτευσης, της συγκόλλησης και της μηχανικής

• Ο τύπος AC χρησιμοποιεί χυτοσίδηρο σώμα, το οποίο διαφέρει από την κατασκευασμένη δομή τύπου AP από χαλύβδινη πλάκα.
• Η επιφάνεια επαφής με το σχοινί πρέπει να είναι ομαλή και κατάλληλα φτιαγμένη, ώστε να μειώνεται η τριβή κατά τη διάρκεια της λειτουργίας αγκυροβολίας.
• Οι διαδικασίες χύτευσης ξύλου και χαμένου αφρού μπορούν να χρησιμοποιηθούν ανάλογα με την ικανότητα του χυτήριου και τις απαιτήσεις του έργου.
• Τα ελαττώματα χύτευσης που ενδέχεται να επηρεάσουν την ποιότητα της συγκόλλησης πρέπει να ελέγχονται, ειδικά εντός 50 mm της περιοχής συγκόλλησης μεταξύ του σώματος και της δομής του πλοίου.
• Η ενίσχυση του καταστρώματος, οι λεπτομέρειες συγκόλλησης και η κατεύθυνση φορτίου πρέπει να επανεξετάζονται σύμφωνα με το εγκεκριμένο σχέδιο σχεδίου.
• Ο υπολογισμός της αντοχής των πεπερασμένων στοιχείων και η βελτιστοποίηση της δομής μπορούν να οργανωθούν όταν το έργο απαιτεί πρόσθετη επαλήθευση της μηχανικής.
• Η προετοιμασία της επιφάνειας και η επικάλυψη του πλοίου μπορούν να προσαρμόζονται ανάλογα με το περιβάλλον του σκάφους, τις προδιαγραφές της επικάλυψης και τις απαιτήσεις της κατηγορίας.

Προσαρμοσμένα χαρακτηριστικά

• Τύπος προϊόντος: Τύπος πίνακας AC Panama Chock ̇ πίνακας αγκυροβόλησης χυτού χάλυβα που τοποθετείται στο κατάστρωμα.
• Πρότυπο: JIS F 2017-1982 κατάλληλο όταν το έργο προσδιορίζει τα ιαπωνικά πρότυπα τσακωμάτων του Παναμά.
• Εγκατάσταση: Στο κατάστρωμα τοποθετημένο και συγκολλημένο στη δομή του πλοίου ̇ προοριζόμενο για την αγκυροβολία του διαδρόμου με σχοινί και τη μεταφορά φορτίου μέσω του θεμέλιου του κατάστρου.
• Κατασκευή: Σώμα από χυτοχάλυβα διαφορετικό από την κατασκευασμένη δομή τύπου AP.
• Επιφάνεια επαφής με το σχοινί: ομαλό στρογγυλό άνοιγμα βοηθά στην προστασία του σχοινιού αγκυροβολίας κατά την καθοδήγηση και τη μεταφορά φορτίου.
• Ελέγχος μηχανικής: Επισκόπηση της αντοχής της FEA διαθέσιμη όταν απαιτείται ̇ τελικό πεδίο εφαρμογής σύμφωνα με τις απαιτήσεις του έργου και της τάξης.
• Επιθεώρηση: οπτικοί, διαμετρικοί και τεκμηριωτικοί έλεγχοι ̇ πεδίο εφαρμογής της τελικής επιθεώρησης σύμφωνα με τις απαιτήσεις της παραγγελίας και του πιστοποιητικού.

Πώς Λειτουργεί

Mooring rope approaches the deck chock → the smooth cast opening guides the rope → mooring load is transferred through the cast steel body → load is carried into the reinforced deck structure through the approved welded connection.

Εφαρμογές

Φορτηγά πλοία. Τανκερίστρια. Μεταφορείς χύδην. Εργατικά πλοία.

Πιστοποιητικά και πλεονεκτήματα

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Το πιστοποιητικό ταξινόμησης, το πιστοποιητικό υλικού, το αρχείο επιθεώρησης, τα έγγραφα επίστρωσης και ο μηχανικός υπολογισμός μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις του έργου και με την επιφύλαξη του πεδίου εφαρμογής της έγκρισης κατηγορίας..

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του JIS F 2017 τύπου AC και του τύπου AP παναμασίου;

Ο τύπος AC είναι ένα χυτοσίδηρο που τοποθετείται στο κατάστρωμα, ενώ ο τύπος AP είναι μια κατασκευασμένη έκδοση που τοποθετείται στο κατάστρωμα από χάλυβα.

Ε2: Μπορεί ο τύπος AC να διατίθεται με ανοξείδωτο χάλυβα ή χάλυβα χαμηλής θερμοκρασίας;

Ο ανοξείδωτος χάλυβας και ο ειδικός χάλυβας για έργα χαμηλής θερμοκρασίας ή κατηγορίας πάγου μπορούν να εξεταστούν, με την επιφύλαξη της τυποποιημένης εφαρμογής, της προδιαγραφής του έργου και της επιβεβαίωσης πριν από την παραγγελία.

Ε3: Ποιες πληροφορίες απαιτούνται για την προσφορά;

Παρακαλείστε να αναφέρετε το πρότυπο και τον τύπο, το ονομαστικό μέγεθος, την ποσότητα, το υλικό, την επεξεργασία της επιφάνειας, την απαίτηση πιστοποιητικού, τον προορισμό παράδοσης, το απαιτούμενο χρόνο παράδοσης,και κάθε σχέδιο εγκατάστασης ή φωτογραφία υφιστάμενου προϊόντος, εάν υπάρχει.
