Επισκόπηση του προϊόντος

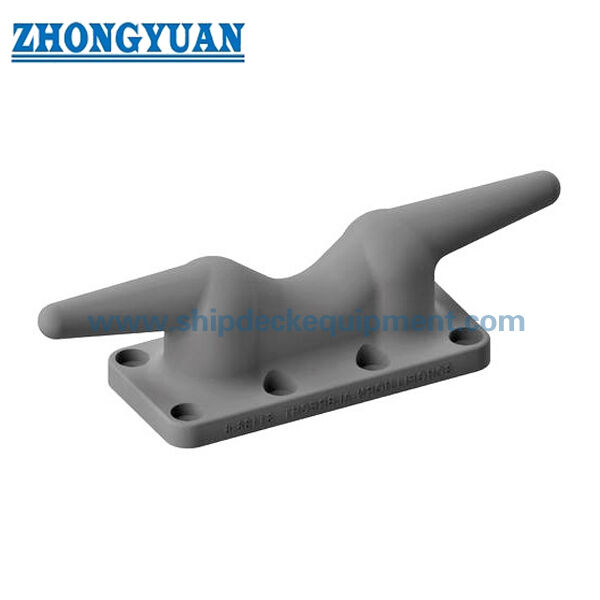

Το GB 2026 bolted type mooring kevel είναι ένα συμπαγές χύτευμα αγκυροβολίας που χρησιμοποιείται σε εσωτερικά πλοία, μικρές εργασιακές βάρκες, πλοία υπηρεσίας, φορτηγίδες, λιμάνια και θέσεις αγκυροβολίας μαρίνας.Μπορεί να τοποθετηθεί σε ένα κατάστρωμα ή προπύργιο με μπουλόνια, παρέχοντας ένα απλό σημείο αγκυροβολίας όπου το σχοινί πρέπει να στερεωθεί χωρίς συγκολλημένη βάση στύλου.

Αυτό το καλώδιο συνήθως επιλέγεται με βάση τη διάμετρο του σχοινιού, το υλικό, τη θέση τοποθέτησης, τον διαθέσιμο χώρο εγκατάστασης και την αντοχή του υποστηρικτικού καταστρώματος ή της δομής προπύργου.Ο προμηθευόμενος πίνακας καλύπτει τις εκδόσεις χύτευσης χαλκού και χύτευσης χάλυβα με μέγιστη διάμετρο σχοινιού Malina έως 75 mm και βάρος από 10,33 kg έως 11,2 kg. Για την ασφαλή χρήση αγκυροβόλησης, η διάταξη των βρόχων, η πλάκα στήριξης ή η τοπική ενίσχυση και το πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιώνονται σύμφωνα με τις απαιτήσεις του σχεδίου.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Κεβέλος αγκυροβολίας με μπουλόνες → συσκευές αγκυροβολίας για εσωτερικά πλοία και μικρά σκάφη.
• Τεχνικό πρότυπο: GB 2026 → αναφορά για τις διαστάσεις, την επιλογή διάμετρου σχοινιού, τις επιλογές υλικών και την επιβεβαίωση του μοντέλου.
• Τρόπος εγκατάστασης: Σφραγισμένη τοποθέτηση → ευκολότερη εγκατάσταση και αντικατάσταση από τα συγκολλημένα εξαρτήματα όταν η δομή υποστήριξης και η διάταξη των σφραγίδων είναι κατάλληλες.
• Μέγεθος σχοινιού αναφοράς: μέγιστη διάμετρος σχοινιού Malina 30 / 35 / 50 / 75 mm στον παρασχεμένο πίνακα → το τελικό μέγεθος σχοινιού θα πρέπει να ελέγχεται σε σύγκριση με τη διάταξη αγκυρώσεως του σκάφους.
• Επιλογές υλικών: χυτό χαλκό, χυτό χάλκινο, χυτό C-Mn χάλυβα, χυτό ανοξείδωτο χάλυβα και οδοντωτό χυτό σίδηρο → επιλέξτε ανάλογα με το περιβάλλον διάβρωσης, τις απαιτήσεις φθοράς και τον προϋπολογισμό του έργου.
• Περιοχή βάρους: 1,33 kg έως 11,2 kg → κατάλληλο για μικρές και μεσαίες θέσεις αγκυροβολίας όπου απαιτούνται συμπαγές μέγεθος και απλό χειρισμό.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα πρώτης βάσης επωξικού εργοστασίου, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένο φινίρισμα → τελική επεξεργασία επιφάνειας εξαρτάται από το υλικό και τις απαιτήσεις παραγγελίας.
• Πεδίο εφαρμογής του πιστοποιητικού: τα πιστοποιητικά CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS και άλλα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου και όχι ως προεπιλεγμένο στοιχείο εφοδιασμού.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε το καλώδιο αγκυροβολημένου τύπου GB 2026 και την απαιτούμενη διάμετρο σχοινιού σύμφωνα με το σχέδιο του σκάφους ή τη διάταξη του λιμένα.

Βήμα 2: Επιβεβαιώστε τη θέση εγκατάστασης: τοποθετημένη στο κατάστρωμα ή στο προπύργιο, συμπεριλαμβανομένου του διαθέσιμου χώρου βάσης, του πάχους της πλάκας, της πλάκας υποστήριξης και της πρόσβασης για τη σύσφιξη των βρόχων.

Βήμα 3: Επιβεβαίωση των απαιτήσεων υλικού: χυτοσίδηρος, οζώδες χυτοσίδηρο, χυτοσίδηρο, χυτοσίδηρο, χυτοσίδηρο, χυτοσίδηρο από ανοξείδωτο χάλυβα ή άλλο συγκεκριμένο υλικό του έργου.

Βήμα 4: Επιβεβαιώστε την επεξεργασία της επιφάνειας: αρχική επεξεργασία, γαλβανισμένο φινίρισμα, γυαλισμένο φινίρισμα, τελικό σύστημα βαφής ή άλλη επεξεργασία που καθορίζεται από τον πελάτη.

Βήμα 5: Επιβεβαιώστε το πιστοποιητικό και το πεδίο ελέγχου πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης, επιθεώρηση UT / MT ή επιθεώρηση μαρτύρων, εάν απαιτείται.

Βήμα 6: Παροχή ποσότητας, τύπου δοχείου εφαρμογής, σχεδίου εγκατάστασης ή φωτογραφίας, προορισμού παράδοσης και απαιτούμενου χρόνου παράδοσης.

Δομή

Cast kevel body | Twin mooring horns | Smooth rope-contact radius | Bolted mounting base | Deck or bulwark installation interface | Optional cast steel / nodular cast iron / copper alloy material | Shop primer, γαλβανισμένα, γυαλισμένα ή με συγκεκριμένη τελική κατασκευή

Πλεονεκτήματα της χύτευσης, της εγκατάστασης και της μηχανικής

• Η εγκατάσταση με μπουλτούκια επιτρέπει την τοποθέτηση του κεβέλου σε ένα κατάστρωμα ή προπύργιο χωρίς συγκόλληση του σώματος του προϊόντος, το οποίο είναι χρήσιμο για μικρά πλοία, εργασίες αντικατάστασης και συμπαγές θέσεις αγκυρώσεως.
• Το χυμένο σώμα είναι κατάλληλο για στρογγυλεμένες μεταβάσεις κέρατος και συνεχείς επιφάνειες επαφής με σχοινί, συμβάλλοντας στη μείωση της απότομης τοπικής επαφής κατά τη διάρκεια της λειτουργίας αγκυροβολίας.
• Η ομαλή μετάβαση στις καμπυλωμένες περιοχές πρέπει να ελέγχεται κατά τη διάρκεια του χύτευσης, του χρέωσης και της τελικής επεξεργασίας για τη μείωση της συγκέντρωσης άγχους και τη βελτίωση της συμπεριφοράς της επαφής με το σχοινί.
• Ο χυτοχάλυβας παρέχει μια ανθεκτική επιλογή για τα εξαρτήματα αγκυροβολίας μικρών πλοίων, ενώ ο οζώδης χυτοσίδηρος μπορεί να εξεταστεί όπου η αντοχή στην φθορά και η σταθερότητα του χύτευσης είναι σημαντικές.
• Για έργα που απαιτούν βελτιωμένη αντοχή στη διάβρωση ή μια ειδική εμφάνιση, μπορούν να συζητηθούν εκδόσεις από κράμα χαλκού ή από ανοξείδωτο χάλυβα.
• Η σύνδεση με βίδες πρέπει να επανεξετάζεται μαζί με τη διάμετρο του βρόχου, την ποιότητα του βρόχου, την προστασία από τη διάβρωση, την πλάκα υποστήριξης και την τοπική ενίσχυση του καταστρώματος ή του προπύργου.
• Η UT, η MT, η διμεριστική επιθεώρηση, η ιχνηλασιμότητα υλικών και η αναθεώρηση με βάση το FEA μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου όταν ο πελάτης καθορίζει την επιθεώρηση ή την επαλήθευση της αντοχής.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: GB 2026 → χρησιμοποιείται όταν η προδιαγραφή του ναυπηγείου ή του πλοιοκτήτη απαιτεί αυτό το πρότυπο τύπου αγκυροβολημένου τύπου.
• Εγκατάσταση: Τύπος με μπουρδέλα στο κατάστρωμα ή το προπύργιο → κατάλληλο όταν απαιτείται απλή εγκατάσταση, ευκολία αντικατάστασης και συμπαγή αποτύπωση.
• Εφαρμογή: Εσωτερικά σκάφη και μικρά σκάφη → που προορίζονται για χρήση στη στερέωση σε μικρές και μεσαίες θέσεις στερέωσης, όχι για ανύψωση.
• Μέγεθος σχοινιού: Μέγιστη διάμετρος σχοινιού Malina έως 75 mm στον παρασχεμένο πίνακα → επιβεβαιώστε τον τελικό τύπο και διάμετρο σχοινιού πριν από την παραγωγή.
• Υλικό: χυτοχάλυβα / οδοντωτό χυτοσίδηρο / χυτοσίδηρο / χυτοχάλκινο / χυτοχάλκινο χυτοχάλυβα → επιλέξτε ανάλογα με τη διάβρωση, την φθορά, το κόστος και τις απαιτήσεις του έργου.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + epoxy shop primer, γαλβανισμένη, γυαλισμένη ή προσαρμοσμένη → μέθοδος τελικής επεξεργασίας εξαρτάται από το επιλεγμένο υλικό.
• Επιθεώρηση: UT / MT / διαμετρική επιθεώρηση διαθέσιμη κατόπιν αιτήματος → το πεδίο της επιθεώρησης πρέπει να αναφέρεται πριν από την προσφορά.
• Προσαρμογή: Διατίθεται σύμφωνα με σχέδιο ή δείγμα → πρέπει να επιβεβαιωθούν μη τυποποιημένες διαστάσεις, υλικό, επικάλυψη και πεδίο εφαρμογής πιστοποιητικού.

Πώς Λειτουργεί

Mooring rope is led around the kevel horns → Smooth curved contact surfaces guide and support the rope → Mooring force is transferred through the cast body → Bolts and backing structure transfer the force to the deck or bulwark → Periodic inspection checks bolts, επικάλυψη και φθορά από επαφή με σχοινί

Εφαρμογές

Εσωτερικά πλοία. Μικρά εργασιακά σκάφη. Βαρκάδες. Λιμενικά πλοία.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

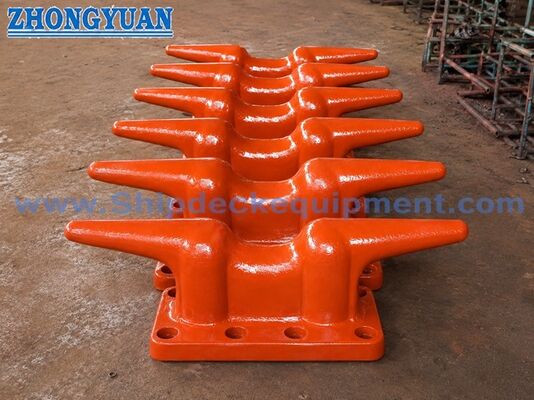

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε: Μπορεί αυτό το βελονισμένο καλώδιο αγκυροβολίας να τοποθετηθεί τόσο στο κατάστρωμα όσο και στο προπύργιο;

Α1: Ναι. Μπορεί να χρησιμοποιηθεί για εγκατάσταση στο κατάστρωμα ή το προπύργιο όταν η δομή υποστήριξης, η διάταξη βρόχων, η πλάκα υποστήριξης και ο διαθέσιμος χώρος εγκατάστασης είναι κατάλληλοι.Η τελική εγκατάσταση πρέπει να ελέγχεται σύμφωνα με το σχέδιο της διάταξης του σκάφους ή της θέσης αγκυροβολίας..

Ε2: Πώς πρέπει να επιλέγεται το σωστό μέγεθος;

Α2: Επιλέξτε το καλώδιο σύμφωνα με το πρότυπο GB 2026, διάμετρο σχοινίου, υλικό, θέση εγκατάστασης και διαθέσιμο χώρο τοποθέτησης.και βάροςΕάν ένα έργο απαιτεί καθορισμένο φορτίο εργασίας, η βάση φορτίου και ο σχεδιασμός των συνδέσεων με μπουλόνια θα πρέπει να επιβεβαιώνονται χωριστά.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Απάντηση 3: Επιβεβαιώστε το πρότυπο, τη διάμετρο του σχοινιού, το υλικό, την επεξεργασία της επιφάνειας, την ποσότητα, τη θέση εγκατάστασης, την απαίτηση για το μπουλόν, το πεδίο εφαρμογής του πιστοποιητικού, την απαίτηση ελέγχου, τον προορισμό παράδοσηςκαι απαιτούμενο χρόνο παράδοσηςΈνα σχέδιο, μια φωτογραφία δείγματος ή μια φωτογραφία ενός υπάρχοντος ανταλλακτικού είναι χρήσιμη.
