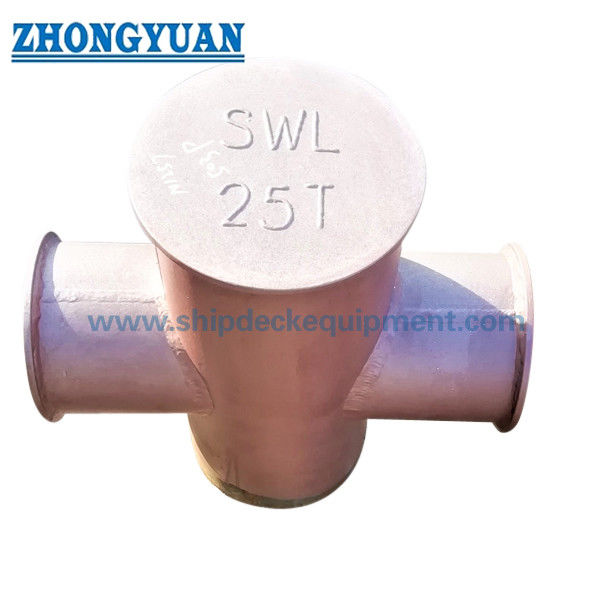

150–350mm Σταυροειδείς Πρυμνοδέτες | Σταυροειδείς Πρυμνοδέτες για Κατάστρωμα Πλοίου

150×350mm Cross Bitt Bollards.

Επισκόπηση του προϊόντος

Οι διασταυρούμενοι στύλοι είναι εφοδιασμοί αγκυροβολίας στο κατάστρωμα που χρησιμοποιούνται για την εξασφάλιση των γραμμών αγκυροβολίας στα πλοία.

Οι μονοσταυρωμένοι σταυροειδείς στύλοι είναι σχεδιασμένοι και κατασκευασμένοι σύμφωνα με την GB10106-88, παρέχοντας αξιόπιστα σημεία αγκυροβολίας τόσο για ατσάλινο σύρμα όσο και για σχοινιά συνθετικών ινών.

Παρέχουν ισχυρά και σταθερά σημεία αγκυροβολίας τόσο για σχοινιά από χάλυβα όσο και για σχοινιά από συνθετικές ίνες σε θαλάσσια περιβάλλοντα.

Γρήγορες προδιαγραφές

Ονομαστική διάμετρος: 150×350 mm → Ορίζει το μέγεθος και την ικανότητα φόρτωσης του δοχείου

Τραυματιστικό φορτίο: 117686 kN → Ορίζει τη μέγιστη αντοχή αγκυρώσεως

Εφαρμόσιμο σχοινί: Χάλυβα και ίνες → Διασφαλίζει τη συμβατότητα

Τύπος: Τύπος Α / Τύπος Β → Ορίζει μέθοδο εγκατάστασης

Υλικό: Ελαφρύ χάλυβα / ανοξείδωτο χάλυβα → Παρέχει αντοχή και αντοχή στη διάβρωση

Βάρος: 31204 kg → Ορίζει τις απαιτήσεις χειρισμού και εγκατάστασης

Πρότυπο: GB10106-88 / JIS F2804-76

Επεξεργασία επιφάνειας: Sa2.5 + Επιχρισμός → Βελτιώνει την αντοχή στη διάβρωση

Εγκατάσταση: Ζυγισμένη βάση → Διασφαλίζει τη δομική σταθερότητα

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής

Βήμα 1 ️ Επιλέξτε ονομαστική διάμετρο → 150 ️ 350 mm με βάση το φορτίο αγκυροβολής

Βήμα 2 ️ Επιβεβαίωση φορτίου διάσπασης → 117 ️686 kN για την απαιτούμενη αντοχή

Βήμα 3 Επιλέξτε το είδος σχοινιού → Ατσάλινο σύρμα ή σχοινί από ίνες

Βήμα 4 Επιλέξτε Τύπο → Τύπο Α (ζώνη κατάστρωμα) ή Τύπο Β (ζώνη επιφάνειας)

Βήμα 5 Επιβεβαίωση εγκατάστασης → Βάσει της δομής του καταστρώματος

Βήμα 6 Επιλέξτε υλικό → Ελαφρύ χάλυβα ή ανοξείδωτο χάλυβα

Δομή & Συστατικά

Σταυρώστε τα χέρια σας. Ψηλή στήλη. Πλακέτα βάσης.

Προσαρμοσμένα χαρακτηριστικά

Διάμετρος: 150×350 mm → Ορίζει το μέγεθος

Δυνατότητα φόρτωσης: έως 686 kN → Ορίζει την αντοχή αγκυρώσεως

Συμφωνία με σχοινί: Σύρμα και ίνες → Πολλαπλή χρήση

Εγκατάσταση: συγκολλημένη → δομική σταθερότητα

Υλικό: Ατσάλι / Ατσάλινο → Δυνατότητα

Επιφάνεια: Επιχρισμένη ή γυαλισμένη → Ανθεκτικότητα στη διάβρωση

Πρότυπο: GB10106 → Συμμόρφωση

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών

Προσαρμοσμένη ρύθμιση και οδηγός αναζήτησης

Παρακαλείστε να αναφέρετε τον τύπο σκάφους, το απαιτούμενο φορτίο, τον τύπο σχοινιού και την προτίμηση εγκατάστασης.

Πώς Λειτουργεί

Οι γραμμές αγκυροβολίας τυλίγονται γύρω από τα διασταυρούμενα χέρια του bitt, επιτρέποντας την ασφαλή στερέωση των σχοινιών.

Εφαρμογές

Αγκυροβόληση πλοίων. Αγκυροβόληση λιμένων.

Πιστοποιητικά και πλεονεκτήματα

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής κατασκευαστών. Απλή δομή, υψηλή αντοχή, αξιόπιστη απόδοση αγκυρώσεως, εύκολη εγκατάσταση.

Σχέδιο & Φωτογραφίες

Γενικό σχεδιασμό σχεδίου. Λεπτομέρειες εγκατάστασης. Φωτογραφίες προϊόντων.

Παραγγελία

MOQ: 1 μονάδα. Χρόνος παράδοσης: 3060 ημέρες. Προσαρμογή: Διαθέσιμη.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ των διασταυρούμενων στύλων τύπου Α και τύπου Β;

Α:

• Τύπος Α
  → Ζυγισμένα απευθείας στο κατάστρωμα του πλοίου
  → Απλούστερη εγκατάσταση
  → Κατάλληλο για τις συνήθεις κατασκευές καταστρώματος
• Τύπος Β
  → Ζυγισμένο σε πλακέτα ή πλακέτα θεμελίωσης
  → Παρέχει πρόσθετη διαρθρωτική στήριξη
  → Κατάλληλο για υψηλότερες απαιτήσεις φορτίου ή ενισχυμένες περιοχές καταστρώματος

Ε2: Ποιες συνθήκες εγκατάστασης απαιτούν τον τύπο Β αντί του τύπου Α;

Α: Ο τύπος Β χρησιμοποιείται συνήθως όταν περιλαμβάνονται υψηλότερα φορτία ή όταν το κατάστρωμα απαιτεί ενίσχυση μέσω επένδυσης ή πλάκας βάσης για να εξασφαλιστεί η δομική ασφάλεια.

Ε3: Πώς να επιλέξετε το σωστό μέγεθος σταυρού;

Α:

Η επιλογή πρέπει να βασίζεται στο απαιτούμενο φορτίο αγκυροβολίας (kN) και τη διάμετρο του σχοινιού, ακολουθώντας τις ακόλουθες κατευθυντήριες γραμμές:

• Βήμα 1 ∆ιορισμός του φορτίου αγκυροβολίας
  → Επιλέξτε το μέγεθος του στύλου με βάση το απαιτούμενο φορτίο αγκυρώσεως και τη διάμετρο του σχοινιού.
• Το φορτίο σπάσματος του δομημένου δομημένου πρέπει να επιλέγεται με επαρκές περιθώριο ασφάλειας πάνω από τη μέγιστη αναμενόμενη δύναμη αγκυροβολής, συνήθως στην περιοχή των 1,5·2.0 ανάλογα με τις συνθήκες σχεδιασμού και τις απαιτήσεις της εταιρείας ταξινόμησης.
• Βήμα 2 Διάμετρος σχοινιού
  → Βεβαιωθείτε ότι το μέγεθος του στύλου είναι συμβατό με:
  • Διάμετρος σχοινιού από χάλυβα
  • Διάμετρο σχοινιών από συνθετικές ίνες
• Βήμα 3 ∆ιαλέξτε τη ονομαστική διάμετρο
  Τυπική αναφορά:
  • 150~200 mm → μικρά σκάφη
  • 200~300 mm → μεσαία σκάφη
  • 300~350 mm → μεγάλα σκάφη
• Βήμα 4 ️ Επιβεβαίωση τύπου εγκατάστασης
  → Τύπος Α (άμεση συγκόλληση) ή Τύπος Β (ενισχυμένη βάση)
