50–100mm Κεκλιμένο Διπλό Κιγκλίδωμα | CB/T 169-2011 Τύπου Α Συγκολλητό Κιγκλίδωμα Ελλιμενισμού για Κατάστρωμα Πλοίου
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | CB/T 169-2011 | Ονομαστικές διαμέτρους: | 80 έως 100 mm |
|---|---|---|---|
| Υλικό: | Χαλυβδοσίδηρος; Διατίθεται από ανοξείδωτο χάλυβα | βάρος: | 6,4 έως 23,4 κιλά |
| Επεξεργασία Επιφανειών: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, γυαλισμένο ανοξείδωτο χάλυβα, | Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, κ.λπ. |
| Επισημαίνω: | Πλάκα βάσης Στύλος,GB 556 Στύλος,Εξοπλισμός αγκυροβολίας πλοίων με βάση πλάκας |
||
Περιγραφή προϊόντων
50–100mm Κεκλιμένο Διπλό Πασσαλάκι Στήριξης | CB/T 169-2011 Τύπου Α Συγκολλημένο Πασσαλάκι Αγκυροβολίας για Κατάστρωμα Πλοίου
Επισκόπηση Προϊόντος
Το συγκολλημένο κεκλιμένο πασσαλάκι τύπου Α CB/T 169-2011 έχει σχεδιαστεί για ελαφρές εφαρμογές αγκυροβολίας πλοίων.
Η κεκλιμένη δομή διπλής στήριξης βελτιώνει την απόδοση συγκράτησης του σχοινιού και αποτρέπει την ολίσθηση του σχοινιού κατά την κίνηση του σκάφους.
Είναι κατάλληλο για σκάφη εργασίας, φορτηγίδες και μικρά σκάφη όπου απαιτείται συμπαγής και αξιόπιστη αγκυροβολία.
Γρήγορες Προδιαγραφές
Πρότυπο: CB/T 169-2011 → Αντικαθιστά το GB556
Εφαρμογή: Αγκυροβολία εσωτερικών υδάτων και μικρών σκαφών → Συμπαγής και αποτελεσματική λύση
Τύπος: Τύπος Α (μονή πλάκα βάσης) → Συμπαγής δομή
Ονομαστική Διάμετρος: 50–100 mm → Συμβατότητα με σχοινιά
SWL: 8.5–14.5 kN → Εύρος φορτίου ελαφριάς χρήσης
Υλικό: Ανθρακούχος δομικός χάλυβας / ανοξείδωτος χάλυβας → Αντοχή & αντοχή στη διάβρωση
Δομή: Κεκλιμένο διπλό πασσαλάκι → Αντιολισθητική συγκράτηση σχοινιού
Επιφάνεια: Sa2.5 + εποξειδική επίστρωση → Θαλάσσια προστασία
Πιστοποιήσεις: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή
Κύριες Τεχνικές Παράμετροι (CB/T 169-2011 Τύπος Α)
| Ονομαστική Διάμ. | SWL kN | 6x24 | 6x37 | Φυσική Περιφέρεια Σχοινιού | Συνθετική Διάμ. | D | D1 | H | L1 | L2 | t | Μήκος Βάσης | B | h | t1 | k |
Βάρος kg |
| 50 | 8.5 | - | 6 | 45 | 10 | 60 | 75 | 170 | 230 | 180 | 6 | 310 | 130 | 26 | 10 | 6 | 6.4 |
| 75 | 11.5 | - | 7 | 54 | 12 | 76 | 90 | 210 | 300 | 240 | 8 | 400 | 160 | 43 | 12 | 6 | 15.2 |
| 100 | 14.5 | 8 | 8 | 63 | 14 | 114 | 130 | 240 | 360 | 290 | 10 | 470 | 180 | 51 | 16 | 8 | 23.4 |
Λογική Μηχανικού Σχεδιασμού
Διαδρομή μεταφοράς φορτίου: Σχοινί → Πασσαλάκι → Πλάκα Βάσης → Κατάστρωμα.
Οι κεκλιμένοι πασσαλάδες αυξάνουν την τριβή και μειώνουν την ολίσθηση του σχοινιού.
Η δομή είναι βελτιστοποιημένη για σημεία αγκυροβολίας ελαφριάς χρήσης.
Γιατί Κεκλιμένος Σχεδιασμός Πασσαλάκι;
Αποτρέπει την ολίσθηση του σχοινιού → Ασφαλέστερη αγκυροβολία
Βελτιώνει τη συγκράτηση → Σταθερός έλεγχος σχοινιού
Μειώνει την τυχαία απελευθέρωση → Αξιόπιστη λειτουργία
Δομή
Κεκλιμένοι πασσαλάδες | Πλάκα κορυφής | Πλάκα βάσης | Πλάκες ενίσχυσης | Συγκολλητή δομή
Προσαρμοσμένα Χαρακτηριστικά
Κεκλιμένοι πασσαλάδες → Αντιολισθητική απόδοση
Συμπαγής βάση → Εξοικονόμηση χώρου
Ομαλή επιφάνεια → Προστατεύει το σχοινί
Συγκολλητή κατασκευή → Αξιόπιστη αντοχή
Οδηγός Επιλογής
Βήμα 1 – Επιλέξτε A50 / A75 / A100 → Με βάση το SWL
Βήμα 2 – Επιβεβαιώστε το μέγεθος του σχοινιού → Από τον πίνακα
Βήμα 3 – Επιβεβαιώστε την εγκατάσταση → Συγκόλληση στο κατάστρωμα
Βήμα 4 – Επιβεβαιώστε την επίστρωση και την πιστοποίηση
Δεν είστε σίγουροι για την επιλογή; Επικοινωνήστε μαζί μας.
Οδηγός Ερωτήματος
Παρέχετε μέγεθος σχοινιού, SWL, τύπο σκάφους, ποσότητα και πιστοποίηση.
Πώς Λειτουργεί
Το σχοινί τυλίγεται γύρω από τους κεκλιμένους πασσαλάδες → αυξάνεται η τριβή → το φορτίο μεταφέρεται στο κατάστρωμα → σταθερή αγκυροβολία.
Εφαρμογές
Σκάφη εργασίας | Μικρά σκάφη | Φορτηγίδες | Πλοία λιμενικών υπηρεσιών
Πιστοποιήσεις & Πλεονεκτήματα
Πιστοποιήσεις: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή
Σχέδια & Φωτογραφίες

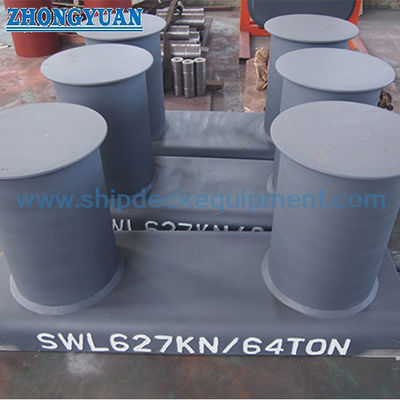

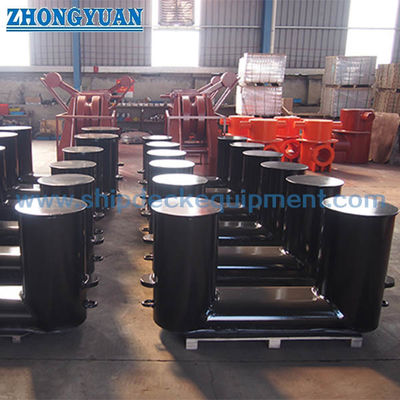

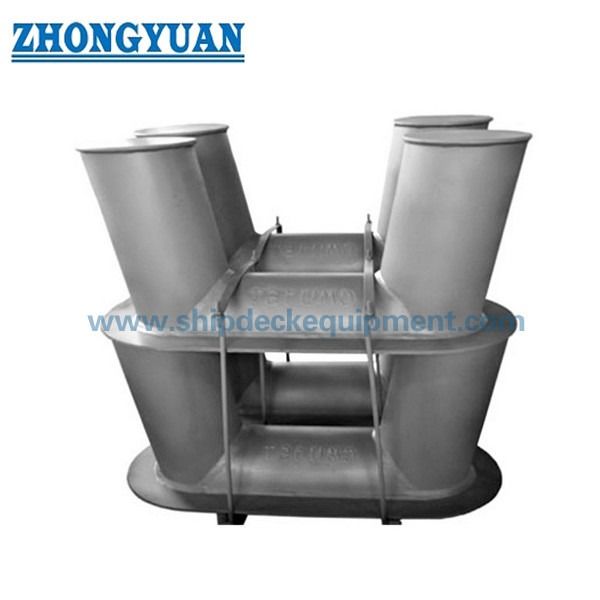

Γενικό σχέδιο διάταξης και φωτογραφίες προϊόντων
Παραγγελία
Καθορίστε: Τύπος Α | Μέγεθος | Υλικό | Επίστρωση | Πιστοποίηση
Συχνές Ερωτήσεις
Ε1: Τι είναι το πασσαλάκι Τύπου Α;
A: Έκδοση ελαφριάς χρήσης εντός του CB/T 169 με συμπαγή δομή.
Ε2: Γιατί κεκλιμένο;
A: Αποτρέπει την ολίσθηση του σχοινιού.
Ε3: Πώς να επιλέξετε;
A: Με βάση το μέγεθος του σχοινιού και το SWL.
