50–100 mm Κεκλιμένο Διπλής Όψης Στόχος Πρυμνοδέτησης | Τύπος CB/T 169-2011 A Μονής Βάσης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | CB/T 169-2011 | Ονομαστικές διαμέτρους: | 80 έως 100 mm |
|---|---|---|---|
| Υλικό: | Χαλυβδοσίδηρος; Διατίθεται από ανοξείδωτο χάλυβα | Βάρος: | 6,4 έως 23,4 κιλά |
| Επεξεργασία Επιφανειών: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, γυαλισμένο ανοξείδωτο χάλυβα, | Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, κ.λπ. |
| Επισημαίνω: | Πλάκα βάσης Στύλος,GB 556 Στύλος,Εξοπλισμός αγκυροβολίας πλοίων με βάση πλάκας |
||
Περιγραφή προϊόντων
50–100 mm Κεκλιμένο Διπλό Στόμιο Λιμενόσκοινο | Τύπος A CB/T 169-2011 Μονής Βάσης
Επισκόπηση Προϊόντος
Το κεκλιμένο διπλό στόμιο τύπου Α CB/T 169-2011 είναι σχεδιασμένο για εφαρμογές πρόσδεσης πλοίων ελαφρού τύπου.
Η κεκλιμένη δομή διπλών στύλων βελτιώνει την απόδοση συγκράτησης του σχοινιού και αποτρέπει την ολίσθηση του σχοινιού κατά την κίνηση του σκάφους.
Είναι κατάλληλο για σκάφη εργασίας, φορτηγίδες και μικρά σκάφη όπου απαιτείται συμπαγής και αξιόπιστη πρόσδεση.
Γρήγορες Προδιαγραφές
Πρότυπο: CB/T 169-2011 → Αντικαθιστά το GB556
Εφαρμογή: Πρόσδεση εσωτερικών υδάτων και μικρών σκαφών → Συμπαγής και αποτελεσματική λύση
Τύπος: Τύπος Α (μονή πλάκα βάσης) → Συμπαγής δομή
Ονομαστική Διάμετρος: 50–100 mm → Συμβατότητα σχοινιού
SWL: 8.5–14.5 kN → Εύρος φορτίου ελαφρού τύπου
Υλικό: Ανθρακούχος δομικός χάλυβας / ανοξείδωτος χάλυβας → Αντοχή & αντοχή στη διάβρωση
Δομή: Κεκλιμένο διπλό στόμιο → Συγκράτηση σχοινιού κατά της ολίσθησης
Επιφάνεια: Sa2.5 + εποξειδική επίστρωση → Θαλάσσια προστασία
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή
Κύριες Τεχνικές Παράμετροι (CB/T 169-2011 Τύπος Α)
| Ονομαστική Διάμ. | SWL kN | 6x24 | 6x37 | Φυσική Περιφ. Σχοινιού | Συνθετική Διάμ. | D | D1 | H | L1 | L2 | t | Μήκος Βάσης | B | h | t1 | k |
Βάρος kg |
| 50 | 8.5 | - | 6 | 45 | 10 | 60 | 75 | 170 | 230 | 180 | 6 | 310 | 130 | 26 | 10 | 6 | 6.4 |
| 75 | 11.5 | - | 7 | 54 | 12 | 76 | 90 | 210 | 300 | 240 | 8 | 400 | 160 | 43 | 12 | 6 | 15.2 |
| 100 | 14.5 | 8 | 8 | 63 | 14 | 114 | 130 | 240 | 360 | 290 | 10 | 470 | 180 | 51 | 16 | 8 | 23.4 |
Λογική Μηχανικής Σχεδίασης
Διαδρομή μεταφοράς φορτίου: Σχοινί → Στύλος Λιμενόσκοινου → Πλάκα Βάσης → Κατάστρωμα.
Οι κεκλιμένοι στύλοι αυξάνουν την τριβή και μειώνουν την ολίσθηση του σχοινιού.
Η δομή είναι βελτιστοποιημένη για σημεία πρόσδεσης ελαφρού τύπου.
Γιατί Κεκλιμένος Σχεδιασμός Λιμενόσκοινου;
Αποτρέπει την ολίσθηση του σχοινιού → Ασφαλέστερη πρόσδεση
Βελτιώνει τη συγκράτηση → Σταθερός έλεγχος σχοινιού
Μειώνει την τυχαία απελευθέρωση → Αξιόπιστη λειτουργία
Δομή
Κεκλιμένοι στύλοι | Πλάκα κορυφής | Πλάκα βάσης | Πλάκες ενίσχυσης | Συγκολλητή δομή
Προσαρμοσμένα Χαρακτηριστικά
Κεκλιμένοι στύλοι → Απόδοση κατά της ολίσθησης
Συμπαγής βάση → Εξοικονόμηση χώρου
Ομαλή επιφάνεια → Προστατεύει το σχοινί
Συγκολλητή κατασκευή → Αξιόπιστη αντοχή
Οδηγός Επιλογής
Βήμα 1 – Επιλέξτε A50 / A75 / A100 → Βάσει SWL
Βήμα 2 – Επιβεβαιώστε το μέγεθος σχοινιού → Από τον πίνακα
Βήμα 3 – Επιβεβαιώστε την εγκατάσταση → Συγκόλληση στο κατάστρωμα
Βήμα 4 – Επιβεβαιώστε την επίστρωση και την πιστοποίηση
Δεν είστε σίγουροι για την επιλογή; Επικοινωνήστε μαζί μας.
Οδηγός Ερωτήσεων
Παρέχετε μέγεθος σχοινιού, SWL, τύπο σκάφους, ποσότητα και πιστοποίηση.
Πώς Λειτουργεί
Το σχοινί τυλίγεται γύρω από τους κεκλιμένους στύλους → αυξάνεται η τριβή → το φορτίο μεταφέρεται στο κατάστρωμα → σταθερή πρόσδεση.
Εφαρμογές
Σκάφη εργασίας | Μικρά σκάφη | Φορτηγίδες | Πλοία λιμενικών υπηρεσιών
Πιστοποιήσεις & Πλεονεκτήματα
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή

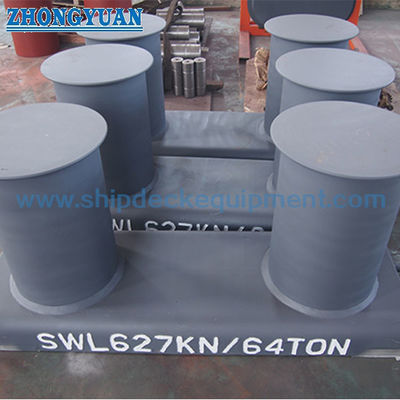

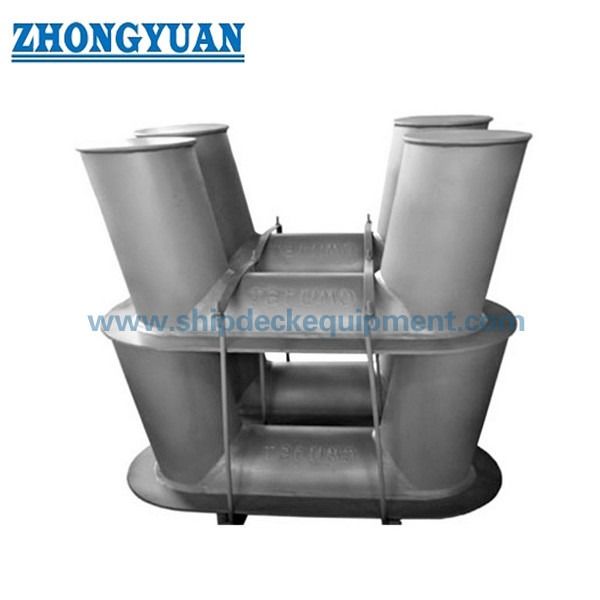

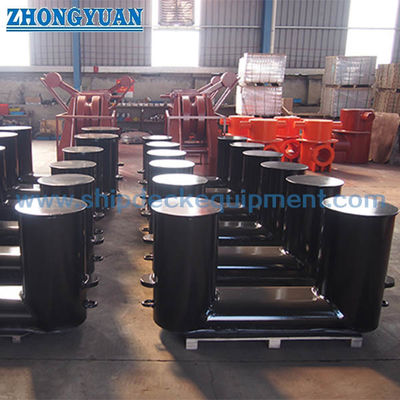

Σχέδιο & Φωτογραφίες
Γενικό σχέδιο διάταξης και φωτογραφίες προϊόντων
Παραγγελία
Καθορίστε: Τύπος Α | Μέγεθος | Υλικό | Επίστρωση | Πιστοποίηση
Συχνές Ερωτήσεις
Ε1: Τι είναι το λιμενόσκοινο τύπου Α;
A: Έκδοση ελαφρού τύπου εντός του CB/T 169 με συμπαγή δομή.
Ε2: Γιατί κεκλιμένο;
A: Αποτρέπει την ολίσθηση του σχοινιού.
Ε3: Πώς να επιλέξετε;
A: Βάσει μεγέθους σχοινιού και SWL.
