Δέκα συγκολλημένη διπλή διασταύρωση μπουλάντ για αγκυροβόληση πλοίων GB / T 554 Τύπος DH DN200 ̇ 300

Deck Welded Double Cross Bitt Bollard για πρόσδεση πλοίων | GB/T 554 Τύπος DH DN200–300

Επισκόπηση προϊόντος

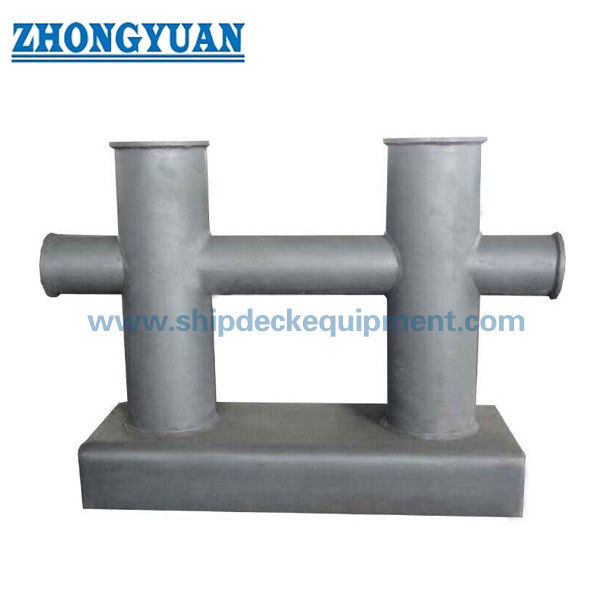

Η GB/T 554 Type DH συγκολλημένη διπλή σταυρωτή κολώνα είναι μια συγκολλημένη κολόνα πρόσδεσης από χαλύβδινο σωλήνα με υψηλή συγκολλημένη βάση για εγκατάσταση στο κατάστρωμα πλοίου. Σύμφωνα με τη διευκρίνιση διορθωμένου μεγέθους, ο Τύπος DH είναι η διαμόρφωση συγκολλημένου καταστρώματος DN200–DN300, που χρησιμοποιείται κυρίως για μεγαλύτερους σταθμούς πρόσδεσης σκαφών όπου απαιτείται άμεση συγκόλληση στη δομή του καταστρώματος και ισχυρότερη μεταφορά φορτίου στον οπλισμό του καταστρώματος.

Σε σύγκριση με την έκδοση με βιδωτή βάση Type DL για μεγέθη κάτω των DN200, το Type DH εστιάζει στην εγκατάσταση συγκολλημένου καταστρώματος, στους αρμούς κατασκευής που έχουν προετοιμαστεί με λοξότμηση και στη διεπαφή υψηλής βάσης. Ο οριζόντιος εγκάρσιος σωλήνας είναι συνεχής μέσω της δομής διπλού bit, η οποία υποστηρίζει τη συνέχεια της αντοχής και τη μεταφορά φορτίου. Οι αρμοί σωλήνα με βάση και η συγκόλληση από βάση σε κατάστρωμα πρέπει να ακολουθούν το σχέδιο του έργου και το WPS. Οι συγκολλήσεις που έρχονται σε επαφή με το σχοινί θα πρέπει να είναι λείες για να μειωθεί η ζημιά στα σχοινιά πρόσδεσης.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Συγκολλημένο κατάστρωμα διπλό σταυρωτό κολάρο → συγκολλημένη εγκατάσταση υψηλής βάσης για καταστρώματα πρόσδεσης πλοίων.
• Στάνταρ και τύπος: GB/T 554-2008 Τύπος DH → έκδοση υψηλής βάσης με συγκόλληση στο κατάστρωμα του διπλού σταυρωτού κολώνα.
• Εύρος ονομαστικής διαμέτρου: DN200–DN300 → διαχωρισμένο από το εύρος βιδωμένης βάσης Type DL κάτω από το DN200.
• Εύρος SWL: 72–185 kN → χρησιμοποιείται για την αρχική επιλογή κολώνων με ενίσχυση καταστρώματος και ανασκόπηση κατεύθυνσης απαγωγής σχοινιού.
• Κατασκευή: συγκολλημένος χαλύβδινος σωλήνας και χαλύβδινη πλάκα → η χαλύβδινη πλάκα μπορεί να κυληθεί σε σωλήνα και να συγκολληθεί ή μπορεί να χρησιμοποιηθεί χαλύβδινος σωλήνας όπως καθορίζεται.
• Εστίαση συγκόλλησης: προετοιμασία λοξοτομής και συγκόλληση βαθιάς διείσδυσης σε βασικούς αρμούς → τελική λεπτομέρεια συγκόλλησης, WPS και εύρος επιθεώρησης ακολουθούν τις απαιτήσεις του έργου.
• Φινίρισμα επαφής με σχοινί: συγκολλήσεις και αιχμηρές άκρες ντυμένες ομαλά → βοηθά στην προστασία των σχοινιών πρόσδεσης κατά τη διάρκεια της περιτύλιξης και της μεταφοράς φορτίου.
• Επεξεργασία επιφάνειας: Sa 2.5 αμμοβολή + εποξειδικό αστάρι καταστήματος ως αναφορά → τελική επίστρωση, γαλβανισμός, ανοξείδωτο γυάλισμα ή ειδικό φινίρισμα ανάλογα με την παραγγελία.

Βασικές Τεχνικές Παράμετροι

Διαστάσεις κύριας ιστοσελίδας για GB/T 554 τύπου DH, συγκολλημένος διπλός σταυρός μπιτς, περιορισμένος σε DN200–DN300. Οι διαστάσεις είναι σε mm εκτός αν αναφέρεται διαφορετικά.

Σημείωση: Το αυλάκι συγκόλλησης καταστρώματος, το μέγεθος συγκόλλησης, το WPS, το εύρος NDT και η ενίσχυση του καταστρώματος είναι ειδικά για το έργο και θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε το GB/T 554 Type DH και την ονομαστική διάμετρο DN200–DN300 σύμφωνα με το SWL και τη διάταξη πρόσδεσης σκάφους.

Βήμα 2: Επιβεβαιώστε τη συγκολλημένη εγκατάσταση στο κατάστρωμα, το ύψος της βάσης, τον διαθέσιμο χώρο στο κατάστρωμα, την κατεύθυνση του καλωδίου του σχοινιού και τον οπλισμό του περιβάλλοντος χώρου.

Βήμα 3: Επιβεβαιώστε την απαίτηση συγκόλλησης: προετοιμασία αυλάκωσης, λεπτομέρεια συγκόλλησης βαθιάς διείσδυσης, WPS, επιθεώρηση συγκόλλησης και μαρτυρία κλάσης εάν απαιτείται.

Βήμα 4: Επιβεβαιώστε την απαίτηση υλικού: μαλακός χάλυβας, χάλυβας C-Mn, ανοξείδωτος χάλυβας ή ειδικός χάλυβας για έργα κατηγορίας πάγου, εάν προσδιορίζεται.

Βήμα 5: Επιβεβαιώστε την επιφανειακή επεξεργασία: αστάρι καταστήματος, σύστημα τελικής βαφής, γαλβανισμός, γυαλισμένο ανοξείδωτο φινίρισμα με καθρέφτη/σατινέ ή άλλο καθορισμένο φινίρισμα.

Βήμα 6: Επιβεβαιώστε το εύρος του πιστοποιητικού πριν από την παραγγελία: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό τάξης, επιθεώρηση μάρτυρα ή έγκριση για συγκεκριμένο έργο.

Βήμα 7: Δώστε ποσότητα, προορισμό, απαιτούμενο χρόνο παράδοσης, σχέδιο εγκατάστασης, σχέδιο θεμελίωσης καταστρώματος και φωτογραφίες αναφοράς, εάν είναι διαθέσιμες.

Δομή

Βάση με υψηλή συγκόλληση | Διεπαφή συγκόλλησης καταστρώματος | Δύο κάθετες μύτες σωλήνα | Συνεχής οριζόντιος εγκάρσιος σωλήνας | Συγκολλημένοι σύνδεσμοι με λοξότμηση | Ομαλές περιοχές επαφής με σχοινί | Αγοράστε αστάρι ή καθορισμένο φινίρισμα

Πλεονεκτήματα Συγκόλλησης Καταστρώματος, Κατασκευής & Μεταφοράς Φορτίου

• Η υψηλή συγκολλημένη βάση παρέχει μια άμεση συγκολλημένη διεπαφή με τη δομή του καταστρώματος, η οποία είναι σημαντική για τους μόνιμους σταθμούς πρόσδεσης πλοίων.
• Το εύρος μεγεθών DN200–DN300 τοποθετεί θέσεις τύπου DH για μεγαλύτερα συγκολλημένα σημεία πρόσδεσης στο κατάστρωμα όπου απαιτείται θεμελίωση υψηλής βάσης και ισχυρότερη μεταφορά φορτίου στο κατάστρωμα.
• Ο συνεχής οριζόντιος σωλήνας δεν είναι ένα κοντό διαχωρισμένο στέλεχος. υποστηρίζει μια πιο συνεχή διαδρομή δύναμης κατά μήκος της δομής του διπλού cross bit.
• Οι αρμοί σωλήνων και βάσης μπορούν να προετοιμαστούν με λοξότμηση πριν από τη συγκόλληση. Η συγκόλληση με βαθιά διείσδυση θα πρέπει να ακολουθεί το εγκεκριμένο σχέδιο έργου ή WPS.
• Τα σφαιρίδια συγκόλλησης κοντά σε ζώνες επαφής με σχοινί θα πρέπει να είναι λεία γείωση μετά την κατασκευή για να μειωθεί η τοπική τριβή του σχοινιού κατά τις εργασίες πρόσδεσης.
• Ο τύπος DH διαφοροποιείται από τον τύπο DL με βάση τη συγκολλημένη βάση, το εύρος μεγεθών DN200–DN300 και τις απαιτήσεις συγκόλλησης καταστρώματος. Δεν πρέπει να αντιπροσωπεύεται με επίπεδες φωτογραφίες με βιδωτή βάση.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: GB/T 554-2008 → αναφορά για φόρμα τύπου DH, κύριες διαστάσεις, SWL και βάρος.
• Τύπος: DH → κατάστρωμα συγκολλημένη διαμόρφωση διπλού σταυρωτού bit με υψηλή βάση.
• Ονομαστική διάμετρος: DN200 / DN250 / DN300 → διορθωμένο εύρος τύπου DH για συγκολλημένες διατάξεις κολώνων καταστρώματος.
• Εύρος SWL: 72–185 kN → χρησιμοποιείται για επιλογή κολώνων πρόσδεσης. Δεν πρέπει να αναμιγνύεται με σχοινί MBL ή όρους ανύψωσης.
• Μορφή βάσης: Βάση με υψηλή συγκόλληση → προορίζεται για άμεση συγκόλληση καταστρώματος και μεταφορά φορτίου σε ενισχυμένη κατασκευή.
• Μέθοδος κατασκευής: Ο συγκολλημένος χαλύβδινος σωλήνας και η πλάκα χάλυβα → σωλήνας έλασης ή χαλύβδινος σωλήνας μπορούν να επιλεγούν σύμφωνα με τις απαιτήσεις του έργου.
• Έλεγχος συγκόλλησης: Προετοιμασία λοξοτομής και συγκόλληση βαθιάς διείσδυσης όπου καθορίζεται → τελικό WPS, NDT και το πεδίο επιθεώρησης που πρέπει να επιβεβαιωθεί.
• Φινίρισμα επαφής με σχοινί: Γειώστε λείες συγκολλήσεις και επιφάνεια χωρίς γρέζια → βοηθά στη μείωση της ζημιάς του σχοινιού στα σημεία επαφής.
• Απαίτηση Πιστοποιητικού: Διατίθεται σύμφωνα με την απαίτηση του έργου → Η έγκριση τάξης και το πεδίο επιθεώρησης πρέπει να επιβεβαιωθούν πριν από την προσφορά.

Πώς λειτουργεί

Το σχοινί πρόσδεσης οδηγείται στη δέσμη → Το σχοινί περιστρέφεται γύρω από τη δομή διπλού σταυρωτού κομματιού → Συνεχής εγκάρσιος σωλήνας και ομαλές επιφάνειες επαφής υποστήριξη μεταφοράς φορτίου σχοινιού → Η συγκολλημένη υψηλή βάση μεταφέρει τοπική δύναμη στη δομή του ενισχυμένου καταστρώματος → Η τελική επιθεώρηση και η επίστρωση ολοκληρώνονται σύμφωνα με τις απαιτήσεις του έργου

Εφαρμογές

Φορτηγά πλοία | Δεξαμενόπλοια | Μεταφορείς χύδην φορτίου | Πλοία εμπορευματοκιβωτίων | Μεγαλύτερες βάρκες εργασίας | Σταθμοί πρόσδεσης στο κατάστρωμα | Έργα συγκολλημένων καταστρωμάτων νεόδμητων | Αντικατάσταση κολώνων συγκολλημένης βάσης DN200–DN300

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να τακτοποιηθούν σύμφωνα με την απαίτηση του έργου, το εύρος της επιθεώρησης, την ιχνηλασιμότητα του υλικού και τη διαδικασία έγκρισης της ταξικής κοινωνίας.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers.

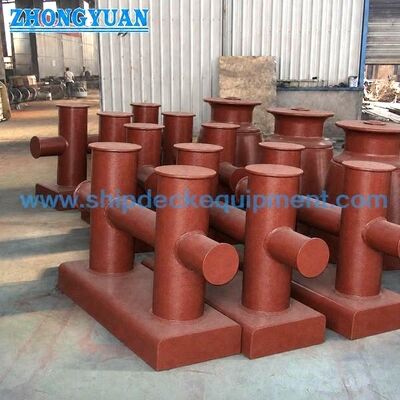

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Γιατί πρέπει το Type DH να έχει ξεχωριστή ιστοσελίδα από το Type DL;

A1: Ο τύπος DH είναι η συγκολλημένη έκδοση υψηλής βάσης στο κατάστρωμα που καλύπτει DN200–DN300 σύμφωνα με τη διορθωμένη διευκρίνιση. Ο τύπος DL είναι η έκδοση με βιδωτή επίπεδη βάση για ονομαστικές διαμέτρους κάτω από το DN200. Η μέθοδος εγκατάστασης, το εύρος μεγέθους, οι απαιτήσεις φωτογραφίας και η πρόθεση SEO είναι διαφορετικά.

Ε2: Ποιες πληροφορίες συγκόλλησης πρέπει να επιβεβαιωθούν για τον Τύπο DH;

A2: Επιβεβαιώστε την προετοιμασία αυλάκωσης, το μέγεθος συγκόλλησης, το WPS, τη μέθοδο επιθεώρησης συγκόλλησης, την ενίσχυση του καταστρώματος και εάν απαιτείται επιθεώρηση μάρτυρα τάξης. Αυτά τα στοιχεία θα πρέπει να ακολουθούν το σχέδιο του έργου αντί να λαμβάνονται μόνο από τον τυπικό πίνακα.

Ε3: Πώς πρέπει να επιλεγεί η σωστή ονομαστική διάμετρος DH;

A3: Επιλέξτε DN200, DN250 ή DN300 με βάση το απαιτούμενο SWL, διάταξη πρόσδεσης σκάφους, κατεύθυνση απαγωγής σχοινιού, χώρο καταστρώματος, ενίσχυση καταστρώματος και απαίτηση κατηγορίας. Για έργα αντικατάστασης, παρέχετε το υπάρχον σχέδιο κολώνας ή φωτογραφίες για να αποφύγετε την επιλογή λάθος τύπου βάσης.
