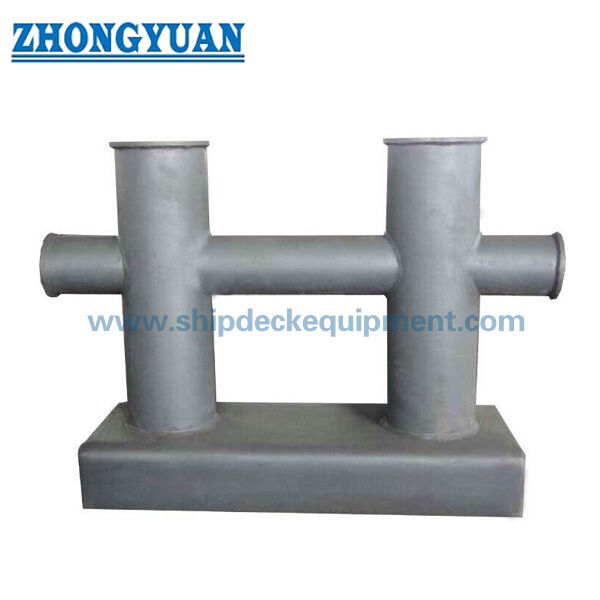

200~300 χιλιοστών Ζυγισμένο Δύο Σταυροειδές Μπόλαρντ.

200–300 mm Διπλό Στηρίγμα Άγκυρας Συγκολλημένο στο Κατάστρωμα | Τύπος DH GB/T 554-2008 για Πρόσδεση Πλοίων

Επισκόπηση Προϊόντος

Το διπλό στηρίγμα άγκυρας συγκολλημένο στο κατάστρωμα τύπου DH GB/T 554 είναι ένα συγκολλημένο στηρίγμα πρόσδεσης από χαλυβδοσωλήνα με ψηλή συγκολλημένη βάση για εγκατάσταση στο κατάστρωμα πλοίου. Σύμφωνα με τη διορθωμένη διευκρίνιση μεγέθους, ο τύπος DH είναι η διαμόρφωση συγκόλλησης στο κατάστρωμα DN200–DN300, που χρησιμοποιείται κυρίως για σταθμούς πρόσδεσης μεγαλύτερων σκαφών όπου απαιτείται άμεση συγκόλληση στη δομή του καταστρώματος και ισχυρότερη μεταφορά φορτίου σε ενίσχυση του καταστρώματος.

Σε σύγκριση με την έκδοση τύπου DL με βιδωτή βάση για μεγέθη κάτω των DN200, ο τύπος DH εστιάζει στην εγκατάσταση συγκόλλησης στο κατάστρωμα, στις αρμούς κατασκευής με προετοιμασία ακρολοβού και σε μια ψηλή διεπαφή βάσης. Ο οριζόντιος σταυρωτός σωλήνας είναι συνεχής μέσω της διπλής δομής στηρίγματος, η οποία υποστηρίζει τη συνέχεια της αντοχής και τη μεταφορά φορτίου. Οι αρμοί σωλήνα-βάσης και η συγκόλληση βάσης-καταστρώματος πρέπει να ακολουθούν το σχέδιο του έργου και το WPS. Οι συγκολλήσεις επαφής με το σχοινί πρέπει να λειανθούν για να μειωθεί η ζημιά στα σχοινιά πρόσδεσης.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: διπλό στηρίγμα άγκυρας συγκολλημένο στο κατάστρωμα → εγκατάσταση συγκόλλησης με ψηλή βάση για καταστρώματα πρόσδεσης πλοίων.
• Πρότυπο και τύπος: GB/T 554-2008 Τύπος DH → έκδοση διπλού στηρίγματος άγκυρας με ψηλή βάση συγκολλημένη στο κατάστρωμα.
• Εύρος ονομαστικής διαμέτρου: DN200–DN300 → διαχωρισμένο από το εύρος βιδωτής βάσης τύπου DL κάτω των DN200.
• Εύρος SWL: 72–185 kN → χρησιμοποιείται για την αρχική επιλογή στηρίγματος άγκυρας με ενίσχυση καταστρώματος και αναθεώρηση κατεύθυνσης σχοινιού.
• Κατασκευή: συγκολλημένος χαλυβδοσωλήνας και χαλυβδόφυλλο → το χαλυβδόφυλλο μπορεί να τυλιχτεί σε σωλήνα και να συγκολληθεί, ή μπορεί να χρησιμοποιηθεί χαλυβδοσωλήνας όπως ορίζεται.
• Εστίαση συγκόλλησης: προετοιμασία ακρολοβού και συγκόλληση βαθιάς διείσδυσης σε βασικούς αρμούς → η τελική λεπτομέρεια συγκόλλησης, το WPS και το πεδίο επιθεώρησης ακολουθούν τις απαιτήσεις του έργου.
• Φινίρισμα επαφής με σχοινί: συγκολλήσεις και αιχμηρές άκρες λειασμένες λείες → βοηθά στην προστασία των σχοινιών πρόσδεσης κατά την περιτύλιξη και τη μεταφορά φορτίου.
• Επιφανειακή επεξεργασία: αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργοστασίου ως αναφορά → τελική επίστρωση, γαλβάνισμα, γυάλισμα ανοξείδωτου χάλυβα ή ειδικό φινίρισμα σύμφωνα με την παραγγελία.

Κύριες Τεχνικές Παράμετροι

Κύριες διαστάσεις ιστοσελίδας για το διπλό στηρίγμα άγκυρας συγκολλημένο στο κατάστρωμα τύπου DH GB/T 554, περιορισμένο σε DN200–DN300. Οι διαστάσεις είναι σε mm εκτός αν αναφέρεται διαφορετικά.

Σημείωση: Η αυλάκωση συγκόλλησης καταστρώματος, το μέγεθος συγκόλλησης, το WPS, το πεδίο NDT και η ενίσχυση καταστρώματος είναι ειδικά για το έργο και πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

Οδηγός Επιλογής & Ενδιαφέροντος

Βήμα 1: Επιβεβαιώστε το GB/T 554 Τύπος DH και την ονομαστική διάμετρο DN200–DN300 σύμφωνα με το SWL και τη διάταξη πρόσδεσης του σκάφους.

Βήμα 2: Επιβεβαιώστε την εγκατάσταση συγκόλλησης στο κατάστρωμα, το ύψος της βάσης, τον διαθέσιμο χώρο στο κατάστρωμα, την κατεύθυνση του σχοινιού και την περιβάλλουσα ενίσχυση.

Βήμα 3: Επιβεβαιώστε την απαίτηση συγκόλλησης: προετοιμασία αυλάκωσης, λεπτομέρεια συγκόλλησης βαθιάς διείσδυσης, WPS, επιθεώρηση συγκόλλησης και παρακολούθηση κλάσης εάν απαιτείται.

Βήμα 4: Επιβεβαιώστε την απαίτηση υλικού: μαλακός χάλυβας, χάλυβας C-Mn, ανοξείδωτος χάλυβας ή ειδικός χάλυβας για έργα κλάσης πάγου εάν ορίζεται.

Βήμα 5: Επιβεβαιώστε την επιφανειακή επεξεργασία: αστάρι εργοστασίου, τελικό σύστημα βαφής, γαλβάνισμα, φινίρισμα ανοξείδωτου χάλυβα με καθρέφτη/σατινέ ή άλλο καθορισμένο φινίρισμα.

Βήμα 6: Επιβεβαιώστε το πεδίο πιστοποιητικού πριν από την παραγγελία: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης, επιθεώρηση μάρτυρα ή έγκριση ειδική για το έργο.

Βήμα 7: Παρέχετε ποσότητα, προορισμό, απαιτούμενο χρόνο παράδοσης, σχέδιο εγκατάστασης, σχέδιο θεμελίωσης καταστρώματος και φωτογραφίες αναφοράς εάν είναι διαθέσιμες.

Δομή

Υψηλή συγκολλημένη βάση | Διεπαφή συγκόλλησης καταστρώματος | Δύο κάθετα στηρίγματα σωλήνων | Συνεχής οριζόντιος σταυρωτός σωλήνας | Συγκολλημένοι αρμοί με προετοιμασία ακρολοβού | Λειασμένες περιοχές επαφής με σχοινί | Αστάρι εργοστασίου ή καθορισμένο φινίρισμα

Πλεονεκτήματα Συγκόλλησης Καταστρώματος, Κατασκευής & Μεταφοράς Φορτίου

• Η υψηλή συγκολλημένη βάση παρέχει μια άμεση συγκολλημένη διεπαφή στη δομή του καταστρώματος, η οποία είναι σημαντική για μόνιμους σταθμούς πρόσδεσης πλοίων.
• Το εύρος μεγέθους DN200–DN300 τοποθετεί τον τύπο DH για μεγαλύτερα σημεία πρόσδεσης συγκολλημένου καταστρώματος όπου απαιτείται θεμελίωση υψηλής βάσης και ισχυρότερη μεταφορά φορτίου στο κατάστρωμα.
• Ο συνεχής οριζόντιος σωλήνας δεν είναι κοντός διαχωρισμένος άξονας. υποστηρίζει μια πιο συνεχή διαδρομή δύναμης μέσω της διπλής δομής στηρίγματος άγκυρας.
• Οι αρμοί σωλήνα και βάσης μπορούν να προετοιμαστούν με ακρολοβό πριν από τη συγκόλληση. Η συγκόλληση βαθιάς διείσδυσης πρέπει να ακολουθεί το εγκεκριμένο σχέδιο του έργου ή το WPS.
• Οι συγκολλήσεις κοντά στις ζώνες επαφής με το σχοινί πρέπει να λειανθούν λείες μετά την κατασκευή για να μειωθεί η τοπική τριβή του σχοινιού κατά τις εργασίες πρόσδεσης.
• Ο τύπος DH διακρίνεται από τον τύπο DL από τη συγκολλημένη βάση, το εύρος μεγέθους DN200–DN300 και τις απαιτήσεις συγκόλλησης καταστρώματος. Δεν πρέπει να παρουσιάζεται με φωτογραφίες επίπεδης βιδωτής βάσης.

Προσαρμοσμένα Χαρακτηριστικά

• Πρότυπο: GB/T 554-2008 → αναφορά για τη μορφή τύπου DH, κύριες διαστάσεις, SWL και βάρος.
• Τύπος: DH → διαμόρφωση διπλού στηρίγματος άγκυρας συγκολλημένου στο κατάστρωμα με ψηλή βάση.
• Ονομαστική Διάμετρος: DN200 / DN250 / DN300 → διορθωμένο εύρος τύπου DH για διατάξεις στηρίγματος άγκυρας συγκολλημένου στο κατάστρωμα.
• Εύρος SWL: 72–185 kN → χρησιμοποιείται για την επιλογή στηρίγματος άγκυρας πρόσδεσης. δεν πρέπει να συγχέεται με όρους MBL σχοινιού ή ανύψωσης.
• Μορφή Βάσης: Υψηλή συγκολλημένη βάση → προορίζεται για άμεση συγκόλληση στο κατάστρωμα και μεταφορά φορτίου σε ενισχυμένη δομή.
• Μέθοδος Κατασκευής: Συγκολλημένος χαλυβδοσωλήνας και χαλυβδόφυλλο → σωλήνας από ελασματοποιημένο φύλλο ή χαλυβδοσωλήνας μπορούν να επιλεγούν σύμφωνα με τις απαιτήσεις του έργου.
• Έλεγχος Συγκόλλησης: Προετοιμασία ακρολοβού και συγκόλληση βαθιάς διείσδυσης όπου ορίζεται → το τελικό WPS, NDT και το πεδίο επιθεώρησης πρέπει να επιβεβαιωθούν.
• Φινίρισμα Επαφής με Σχοινί: Λειασμένες συγκολλήσεις και επιφάνεια χωρίς γρέζια → βοηθά στη μείωση της ζημιάς στο σχοινί στις θέσεις επαφής.
• Απαίτηση Πιστοποιητικού: Διαθέσιμο σύμφωνα με τις απαιτήσεις του έργου → η έγκριση κλάσης και το πεδίο επιθεώρησης πρέπει να επιβεβαιωθούν πριν από την προσφορά.

Πώς Λειτουργεί

Το σχοινί πρόσδεσης οδηγείται στο στηρίγμα άγκυρας → Το σχοινί τυλίγεται γύρω από τη διπλή δομή στηρίγματος άγκυρας → Ο συνεχής σταυρωτός σωλήνας και οι λείες επιφάνειες επαφής υποστηρίζουν τη μεταφορά φορτίου του σχοινιού → Η συγκολλημένη ψηλή βάση μεταφέρει την τοπική δύναμη στην ενισχυμένη δομή του καταστρώματος → Ο τελικός έλεγχος και η επίστρωση ολοκληρώνονται σύμφωνα με τις απαιτήσεις του έργου

Εφαρμογές

Πλοία φορτίου | Δεξαμενόπλοια | Φορτηγά πλοία χύδην | Πλοία μεταφοράς εμπορευματοκιβωτίων | Μεγαλύτερα σκάφη εργασίας | Σταθμοί πρόσδεσης καταστρώματος | Νέα έργα συγκολλημένου καταστρώματος | Αντικατάσταση στηριγμάτων άγκυρας με βιδωτή βάση DN200–DN300

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να διευθετηθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο επιθεώρησης, την ιχνηλασιμότητα υλικού και τη διαδικασία έγκρισης της εταιρείας ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

Σχέδια & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Γιατί ο τύπος DH πρέπει να έχει ξεχωριστή ιστοσελίδα από τον τύπο DL;

Α1: Ο τύπος DH είναι η έκδοση συγκόλλησης στο κατάστρωμα με ψηλή βάση που καλύπτει DN200–DN300 σύμφωνα με τη διορθωμένη διευκρίνιση. Ο τύπος DL είναι η έκδοση βιδωτής επίπεδης βάσης για ονομαστικές διαμέτρους κάτω των DN200. Η μέθοδος εγκατάστασης, το εύρος μεγέθους, οι απαιτήσεις φωτογραφιών και ο σκοπός SEO είναι διαφορετικοί.

Ε2: Ποιες πληροφορίες συγκόλλησης πρέπει να επιβεβαιωθούν για τον τύπο DH;

Α2: Επιβεβαιώστε την προετοιμασία αυλάκωσης, το μέγεθος συγκόλλησης, το WPS, τη μέθοδο επιθεώρησης συγκόλλησης, την ενίσχυση καταστρώματος και εάν απαιτείται επιθεώρηση μάρτυρα κλάσης. Αυτά τα στοιχεία πρέπει να ακολουθούν το σχέδιο του έργου και όχι να υποτίθενται μόνο από τον πίνακα προτύπων.

Ε3: Πώς πρέπει να επιλεγεί η σωστή ονομαστική διάμετρος DH;

Α3: Επιλέξτε DN200, DN250 ή DN300 με βάση το απαιτούμενο SWL, τη διάταξη πρόσδεσης του σκάφους, την κατεύθυνση του σχοινιού, τον χώρο στο κατάστρωμα, την ενίσχυση του καταστρώματος και την απαίτηση κλάσης. Για έργα αντικατάστασης, παρέχετε το υπάρχον σχέδιο ή φωτογραφίες του στηρίγματος άγκυρας για να αποφύγετε την επιλογή λανθασμένου τύπου βάσης.
