150–450 mm Ρουλεμάν Πλοίου από Χυτοχάλυβα | Τύπος CB/T 3861 Ανοιχτού Τύπου

150–450 mm Χαλύβδινος Θαλάσσιος Οδηγός Σχοινιού με Ράουλα | Τύπος B CB/T 3861 Ανοιχτού Τύπου

Επισκόπηση Προϊόντος

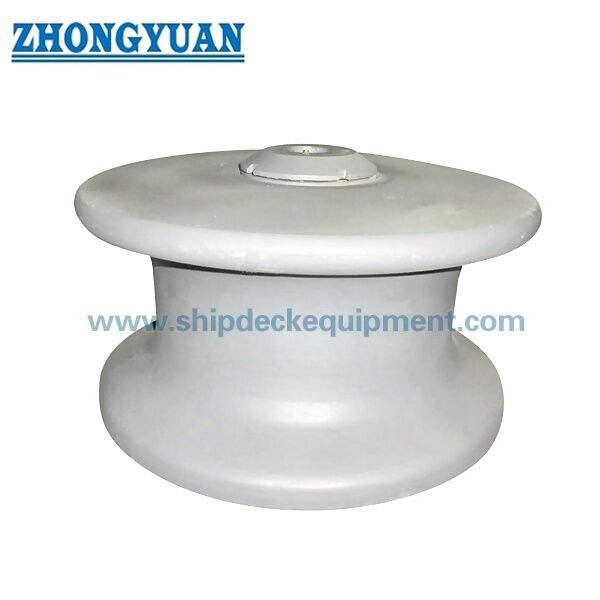

Ο θαλάσσιος οδηγός σχοινιού με ράουλα τύπου B CB/T 3861 από χυτοχάλυβα είναι ένας ανοιχτού τύπου μονός κύλινδρος που χρησιμοποιείται σε εξοπλισμό πρόσδεσης πλοίων. Εγκαθίσταται σε θέσεις καθοδήγησης σχοινιών πρόσδεσης όπου η διάταξη του σκάφους απαιτεί περιστρεφόμενη επιφάνεια επαφής σχοινιού αντί για σταθερή ακμή. Ο κύλινδρος βοηθά στην καθοδήγηση σχοινιού πολυπροπυλενίου (PP) ή συρματόσχοινου, μειώνει την τοπική τριβή και υποστηρίζει την ομαλότερη κίνηση του σχοινιού κατά τη διάρκεια εργασιών πρόσδεσης, μετακίνησης και ελλιμενισμού.

Η παρούσα σελίδα καλύπτει κυλίνδρους τύπου B με διαμέτρους από 150 mm έως 450 mm με Ασφαλές Όριο Λειτουργίας (SWL) από 127 kN έως 617 kN σύμφωνα με τον παρεχόμενο πίνακα παραμέτρων. Οι παρεχόμενες τεχνικές απαιτήσεις αναφέρουν ότι ο συναρμολογημένος κύλινδρος θα πρέπει να αντέχει οριζόντια φόρτιση ίση με δύο φορές το SWL χωρίς μόνιμη παραμόρφωση, ρωγμές ή άλλα ελαττώματα που επηρεάζουν την αντοχή, και η διάταξη του κυλίνδρου θα πρέπει να περιστρέφεται ευέλικτα χωρίς εμπλοκή. Η δομή περιγράφεται ως παρόμοια με τις διατάξεις κυλίνδρων NS 2585· η διαστατική εναλλαξιμότητα θα πρέπει να επιβεβαιώνεται από σχέδιο όταν απαιτείται αντικατάσταση.

Γρήγορες Προδιαγραφές

• Πρότυπο και τύπος: CB/T 3861 Τύπος B ανοιχτού τύπου → κατάλληλο για τυπικές διατάξεις κουμπιών κυλίνδρων πρόσδεσης πλοίων που χρησιμοποιούν έναν περιστρεφόμενο κύλινδρο.

• Εύρος διαμέτρου κυλίνδρου: 150 έως 450 mm → επιλέξτε ανάλογα με το μέγεθος του σχοινιού, το SWL και τη διαθέσιμη διάταξη σταθμού πρόσδεσης.

• Εύρος SWL: 127 έως 617 kN → χρησιμοποιείται ως βάση φόρτισης του προϊόντος για επαλήθευση οριζόντιας αντοχής· δεν είναι φορτίο θραύσης σχοινιού.

• Μέγιστη διάμετρος καλωδίου: σχοινί PP 32 έως 80 mm / συρματόσχοινο 16 έως 44 mm → αρχική αναφορά συμβατότητας για την επιλογή σχοινιού.

• Αναφορά συρματόσχοινου: 1770 MPa, 6×37 → χρησιμοποιήστε την προδιαγραφή σχοινιού του έργου για να επιβεβαιώσετε την τελική επιλογή.

• Απόδοση συναρμολόγησης: οριζόντια ικανότητα φόρτισης 2×SWL χωρίς μόνιμη παραμόρφωση, ρωγμές ή ελαττώματα που επηρεάζουν την αντοχή σύμφωνα με την παρεχόμενη απαίτηση.

• Απαίτηση περιστροφής: ο συναρμολογημένος κύλινδρος θα πρέπει να περιστρέφεται ελεύθερα χωρίς εμπλοκή → σημαντικό για την προστασία του σχοινιού και τον έλεγχο συντήρησης.

• Επιλογές ρουλεμάν / δακτυλίου: ανοξείδωτος χάλυβας, χαλκός ή μπρούντζος → επιλέγονται ανάλογα με την έκθεση στη διάβρωση, το σχέδιο συντήρησης και τις απαιτήσεις του έργου.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Εντολής

Βήμα 1: Επιβεβαιώστε τον τύπο CB/T 3861 Τύπου B ανοιχτού τύπου και την απαιτούμενη διάμετρο κυλίνδρου D από 150 έως 450 mm.

Βήμα 2: Ελέγξτε το απαιτούμενο SWL, τον τύπο σχοινιού και τη μέγιστη διάμετρο σχοινιού. Μην αντικαθιστάτε το SWL με φορτίο θραύσης σχοινιού ή MBL σχοινιού.

Βήμα 3: Επιβεβαιώστε την απαίτηση υλικού, όπως χυτοχάλυβας, ανοξείδωτος χυτοχάλυβας ή άλλο υλικό που έχει καθοριστεί από το έργο. Ο βαθμός υλικού θα πρέπει να επιβεβαιωθεί πριν από την προσφορά.

Βήμα 4: Επιβεβαιώστε το υλικό του ρουλεμάν ή του δακτυλίου, όπως ανοξείδωτος χάλυβας, χαλκός ή μπρούντζος, και επιβεβαιώστε εάν απαιτείται πρόσβαση γράσου από το σχέδιο συντήρησης.

Βήμα 5: Επιβεβαιώστε την επεξεργασία επιφάνειας: αμμοβολή Sa 2.5 με εποξειδικό αστάρι εργοστασίου, γαλβανισμός, στίλβωση για ανοξείδωτα μέρη ή προσαρμοσμένο σύστημα επίστρωσης.

Βήμα 6: Παρέχετε ποσότητα, τύπο σκάφους, θέση εγκατάστασης, απαίτηση νηογνώμονα, σχέδιο ή φωτογραφία αναφοράς, προορισμό παράδοσης και απαιτούμενο χρόνο παράδοσης.

Δομή

Μονός κύλινδρος ανοιχτού τύπου | Σώμα κυλίνδρου από χυτοχάλυβα | Διάταξη άξονα / πείρου κυλίνδρου | Επιλογή ρουλεμάν/δακτυλίου από ανοξείδωτο χάλυβα, χαλκό ή μπρούντζο | Σημείο συντήρησης γράσου | Βάση / δομή στήριξης σύμφωνα με σχέδιο | Επίστρωση ή επιφάνεια από ανοξείδωτο χάλυβα

Πλεονεκτήματα Σχεδιασμού, Φόρτισης και Συντήρησης

• Ο μονός περιστρεφόμενος κύλινδρος παρέχει ελεγχόμενη επιφάνεια επαφής σχοινιού και βοηθά στη μείωση της τριβής ολίσθησης σε σύγκριση με μια σταθερή ακμή καθοδήγησης σχοινιού.

• Η σειρά Τύπου B καλύπτει SWL 127 έως 617 kN, παρέχοντας διάφορα τυπικά μεγέθη για διαφορετικές διατάξεις σταθμών πρόσδεσης και διαμέτρους σχοινιών.

• Η παρεχόμενη απαίτηση απόδοσης χρησιμοποιεί συνθήκη οριζόντιας φόρτισης 2×SWL, βοηθώντας τα ναυπηγεία να ελέγχουν τη διάταξη του κυλίνδρου έναντι μόνιμης παραμόρφωσης, ρωγμών και ελαττωμάτων που επηρεάζουν την αντοχή.

• Η ελεύθερη περιστροφή μετά τη συναρμολόγηση είναι ένα βασικό σημείο ελέγχου. Η ομαλή περιστροφή μειώνει τη φθορά του σχοινιού και διευκολύνει τον εντοπισμό προβλημάτων συντήρησης πριν από τη λειτουργία.

• Οι επιλογές ρουλεμάν/δακτυλίου από ανοξείδωτο χάλυβα, χαλκό ή μπρούντζο μπορούν να επιλεγούν για να ταιριάζουν με την έκθεση στη διάβρωση, την πρακτική λίπανσης και την προτίμηση συντήρησης.

• Η πρόσβαση συντήρησης γράσου υποστηρίζει τακτική λίπανση, ώστε ο κύλινδρος να συνεχίζει να κινείται ομαλά σε θαλάσσιες υπηρεσίες.

• Η επιφάνεια χύτευσης, η ακτίνα επαφής σχοινιού, η εφαρμογή του άξονα και η προετοιμασία της επίστρωσης θα πρέπει να ελέγχονται προσεκτικά, καθώς επηρεάζουν άμεσα την προστασία του σχοινιού, την περιστροφή και την αποδοχή του ελέγχου.

Προσαρμοσμένα Χαρακτηριστικά

• Πρότυπο: CB/T 3861 → χρησιμοποιείται όταν η προδιαγραφή του σκάφους ή το σχέδιο του ναυπηγείου αναφέρει αυτό το κινεζικό πρότυπο θαλάσσιου κυλίνδρου.

• Τύπος: Τύπος B ανοιχτού τύπου → διάταξη μονής εκτεθειμένης ράουλας για καθοδήγηση γραμμής πρόσδεσης.

• Διάμετρος Κυλίνδρου: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → επιλέξτε με βάση το SWL, τη διάμετρο σχοινιού και τον χώρο εγκατάστασης.

• SWL: 127 έως 617 kN → αναφορά βαθμολογίας φορτίου προϊόντος από τον παρεχόμενο πίνακα· δεν είναι SWL ανύψωσης και δεν είναι φορτίο θραύσης σχοινιού.

• Εφαρμόσιμο Σχοινί: Σχοινί PP και συρματόσχοινο → η αναφορά συρματόσχοινου στον πίνακα είναι 1770 MPa, 6×37.

• Υλικό: Χυτοχάλυβας ως βάση προϊόντος → ανοξείδωτος χυτοχάλυβας και άλλες αναφερόμενες επιλογές υλικών θα πρέπει να επιβεβαιώνονται από σχέδιο και προδιαγραφή έργου.

• Ρουλεμάν / Δακτύλιος: Ανοξείδωτος χάλυβας, χαλκός ή μπρούντζος → επιλέγονται ανάλογα με την αντοχή στη διάβρωση και την απαίτηση λίπανσης.

• Επεξεργασία Επιφάνειας: Αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργοστασίου, γαλβανισμένο, στυλβωμένο ή προσαρμοσμένο → η τελική επίστρωση θα πρέπει να ακολουθεί την προδιαγραφή επίστρωσης του σκάφους.

• Απαίτηση Πιστοποιητικού: Πιστοποιητικό κατασκευαστή ή πιστοποιητικό κλάσης σύμφωνα με την παραγγελία → το πεδίο εφαρμογής του ελέγχου κλάσης θα πρέπει να επιβεβαιωθεί πριν από την προσφορά.

Πώς Λειτουργεί

Η γραμμή πρόσδεσης πλησιάζει τον κύλινδρο → Το σχοινί έρχεται σε επαφή με την περιστρεφόμενη επιφάνεια του κυλίνδρου → Ο κύλινδρος περιστρέφεται με την κίνηση του σχοινιού → Η τριβή και η τοπική φθορά του σχοινιού μειώνονται → Η οριζόντια φόρτιση μεταφέρεται μέσω της διάταξης του κυλίνδρου στην υποστηρικτική δομή του πλοίου

Εφαρμογές

Σταθμοί πρόσδεσης πλοίων | Θέσεις καθοδήγησης σχοινιών στο κατάστρωμα | Διατάξεις οδηγών και κυλίνδρων | Έργα νέων κατασκευών | Επισκευή και αντικατάσταση πλοίων | Φορτηγά πλοία | Ρυμουλκά | Πλωτές πλατφόρμες | Σκάφη εργασίας | Εξοπλισμός πρόσδεσης λιμανιού

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποιητικά μπορούν να διευθετηθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο εφαρμογής του ελέγχου, την ιχνηλασιμότητα υλικών, την απαίτηση επαλήθευσης φορτίου και τη διαδικασία έγκρισης από τον νηογνώμονα.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

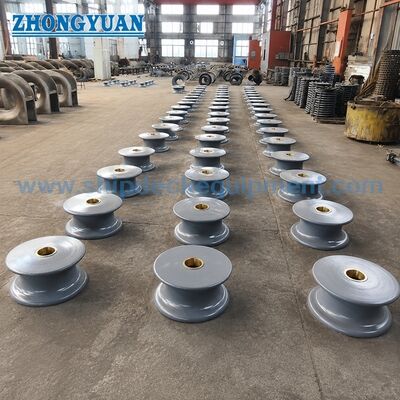

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Πώς πρέπει να επιλεγεί το σωστό μέγεθος κυλίνδρου τύπου B CB/T 3861;

Α1: Επιλέξτε τη διάμετρο του κυλίνδρου σύμφωνα με το απαιτούμενο SWL, τη διάμετρο του σχοινιού PP ή του συρματόσχοινου, τον χώρο εγκατάστασης και το σχέδιο διάταξης πρόσδεσης του σκάφους. Το SWL και η μέγιστη διάμετρος καλωδίου θα πρέπει να ελέγχονται και τα δύο πριν από την προσφορά.

Ε2: Είναι το SWL στον πίνακα το ίδιο με το φορτίο θραύσης σχοινιού ή το SWL ανύψωσης;

Α2: Όχι. Το αναγραφόμενο SWL είναι η αναφορά βαθμολογίας φορτίου του προϊόντος για το κουμπί του κυλίνδρου πρόσδεσης. Δεν πρέπει να αντιμετωπίζεται ως φορτίο θραύσης σχοινιού, MBL σχοινιού ή SWL εξοπλισμού ανύψωσης.

Ε3: Τι πρέπει να ελεγχθεί πριν από την παραγωγή ή τον έλεγχο κλάσης;

Α3: Επιβεβαιώστε τον τύπο προτύπου, το μέγεθος, τον βαθμό υλικού, το υλικό του ρουλεμάν ή του δακτυλίου, την επεξεργασία επιφάνειας, το σχέδιο, το πεδίο εφαρμογής του ελέγχου και την απαίτηση πιστοποιητικού. Εάν απαιτείται πιστοποιητικό κλάσης ή παρακολουθούμενος έλεγχος, θα πρέπει να επιβεβαιωθεί πριν από την προσφορά.
