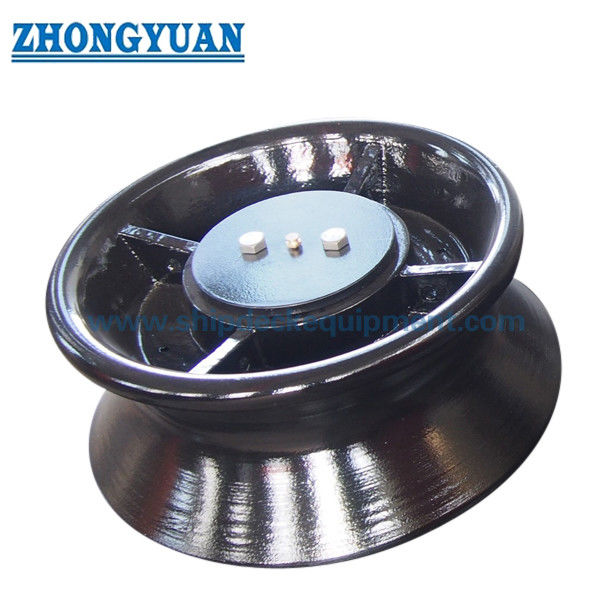

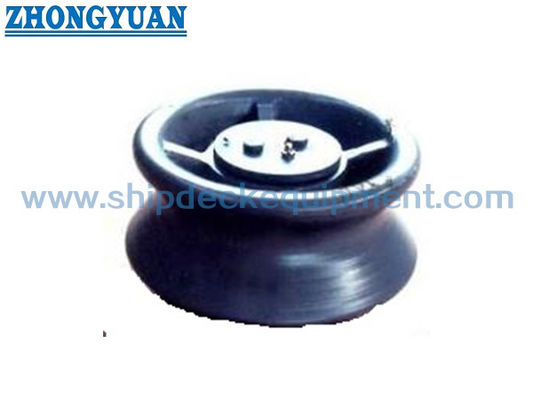

Θαλάσσιος ρολάρος για την αγκυροβόληση πλοίων DIN 81906-1999 Single-Roller

Θαλάσσιος ρολάρος για την αγκυροβόληση πλοίων DIN 81906-1999 Single-Roller

Επισκόπηση του προϊόντος

Ο κυλίνδρος αγκυροβολίας αγκυροβολίας DIN 81906 είναι ένα μονό κυλίνδριο κατασκευαστικό στοιχείο που χρησιμοποιείται σε θαλάσσια και εσωτερικά πλοία για να καθοδηγεί τα σχοινιά αγκυροβολίας κατά τη διάρκεια των εργασιών αγκυροβολίας, μετατόπισης και αγκυροβολίας λιμανιού.Παρέχει μια στρογγυλοποιημένη περιστρεφόμενη επιφάνεια επαφής, έτσι ώστε το σκοινί να μπορεί να αλλάξει κατεύθυνση με λιγότερο τοπικό τρίψιμο εναντίον των δομών του καταστρώματος ή του πλοίου.

Το προϊόν αυτό επιλέγεται σύμφωνα με το DIN 81906 ονομαστικό μέγεθος, αναφορά δύναμης τράβηξης σχοινιού, διάμετρος κυλίνδρου, διάταξη εγκατάστασης, απαιτήσεις υλικού, επεξεργασία επιφάνειας και πεδίο εφαρμογής πιστοποιητικού.Η προμηθευόμενη ονομασία του προϊόντος αναφέρεται σε ρυμουλκούμενο σιδηρουργικού χύτευσης· ωστόσο, η τελική ποιότητα του υλικού και το αν ο κυλίνδρος ακολουθεί το χυτοσίδηρο, τον οπτικό χυτοσίδηρο, το ανοξείδωτο χάλυβα,ή άλλο συγκεκριμένο υλικό του έργου πρέπει να επιβεβαιωθεί πριν από την προσφορά και την παραγωγή.

Γρήγορες προδιαγραφές

• Πρότυπο: DIN 81906-1999 → αναφορά για την ονομασία των κυλινδρικών, τη δομή της συναρμολόγησης, τις κύριες διαστάσεις και την επιλογή του ονομαστικού μεγέθους.

• Τύπος προϊόντος: Μοναδικός ρόλος στροφής αγκυροβολίας → χρησιμοποιείται ως οδηγός περιστρεφόμενου σχοινιού, όχι ως προϊόν ανύψωσης, έλξης, ρυμούλκησης ή νήματος.

• Ονομαστικό εύρος μεγεθών: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → επιλέγεται σύμφωνα με τον τυπικό ονομαστικό αριθμό και τη διάταξη αγκυρώσεως του σκάφους.

• Αναφορά δύναμης έλξης σχοινιού: 10 έως 320 kN → χρησιμοποιείται ως βάση επιλογής και δεν πρέπει να μετατρέπεται απευθείας σε SWL, MBL, φορτίο δοκιμής ή φορτίο διάσπασης χωρίς έγκριση του σχεδίου.

• Διάμετρος κυλίνδρου d1: 160 έως 560 mm → επηρεάζει την ακτίνα επαφής με το σχοινί, τη διάταξη του μολύβδου σχοινίου και τον διαθέσιμο χώρο εγκατάστασης.

• Περίπου βάρος κυλίνδρων: 12 έως 580 kg → χρήσιμο για συσκευασία, χειρισμό, σχεδιασμό εγκατάστασης και εκτίμηση φορτίου.

• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + επωξικό γκρεμιστικό, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένο φινίρισμα → η τελική επίστρωση πρέπει να ακολουθεί τις προδιαγραφές του δοχείου.

• Προσαρμογή: Το υλικό, η επεξεργασία της επιφάνειας, το πεδίο εφαρμογής του πιστοποιητικού και η σχετική διάταξη του υποστρώματος μπορούν να συζητηθούν σύμφωνα με τις απαιτήσεις του έργου.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε τον ονομαστικό αριθμό DIN 81906 1, 2, 3, 5, 8, 12, 20 ή 32 σύμφωνα με τη διάταξη του σχοινιού σύρματος και αγκυροβολίας του σκάφους.

Βήμα 2: Επιβεβαιώστε την αναφορά της δύναμης τράβηξης του σχοινιού, τον τύπο του σχοινιού, τη διάμετρο του σχοινιού, τη γωνία οδήγησης, τη θέση εγκατάστασης και εάν ο ρόλος χρησιμοποιείται ως ανταλλακτικό ή ως νέο κατασκευαστικό στοιχείο.

Βήμα 3: Επιβεβαιώστε τη διάταξη αντιστοίχισης: μονάχα με έναν ρόλο, εγκατάσταση στο πλάι του πλοίου / στην άκρη του καταστρώματος ή χρήση μαζί με κωνικό βάθρο όπως ο DIN 81907 όταν ορίζεται από το σχέδιο του σχεδίου.

Βήμα 4: Επιβεβαίωση των απαιτήσεων για υλικό: ήπιος χάλυβας, χάλυβας C-Mn, ανοξείδωτος χάλυβας, χυτοσίδηρος, οζώδες χυτοσίδηρο ή ποιότητα υλικού που καθορίζεται από το έργο.

Βήμα 5: Επιβεβαιώστε την επεξεργασία της επιφάνειας: Sa 2.5 εκρήγνυνση + επωξικό γρίμο, γκάλβωση, γυαλισμένο ατσάλινο φινίρισμα, τελικό σύστημα βαφής ή άλλη απαίτηση επίχρισσης.

Βήμα 6: Επιβεβαιώστε το πεδίο εφαρμογής του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης, επιθεώρηση μαρτύρων ή έγκριση σύμφωνα με τις απαιτήσεις του έργου.

Βήμα 7: Παροχή ποσότητας, προορισμού παράδοσης, απαιτούμενου χρόνου παράδοσης, σχεδίου εγκατάστασης και φωτογραφίας αναφοράς, εάν υπάρχει.

Δομή

Casting roller body | Rope-contact groove / rounded contact surface | Central shaft / pedestal connection area | Bush / sleeve arrangement | Grease nipple and maintenance point | Fasteners and washers | Surface protection

Πλεονεκτήματα σχεδιασμού, χύτευσης και μηχανικής

• Ο μονός περιστρεφόμενος ρόλος συμβάλλει στην καθοδήγηση της κατεύθυνσης του σχοινιού αγκυρώσεως και μειώνει την άμεση τριβή του σχοινιού κατά των σταθερών δομών του πλοίου κατά τη διάρκεια των εργασιών αγκυρώσεως.

• Η επιφάνεια επαφής με το σχοινί πρέπει να επιπλέκεται και να εξομαλύνεται μετά το χύτεμα ή την επεξεργασία, ώστε να μειώνεται η τοπική επαφή με τα κοφτερά και να προστατεύονται τα σχοινιά αγκυρώσεως.

• Το μεγαλύτερο εύρος διαμέτρου κυλίνδρου επιτρέπει την επιλογή σύμφωνα με την πορεία του σχοινιού, τον περιορισμό του χώρου και τον τυποποιημένο ονομαστικό αριθμό αντί να χρησιμοποιείται ένα υπερβολικά απλοποιημένο μοντέλο για όλα τα σκάφη.

• Η περιστροφή, η κατάσταση του βουνού, η πρόσβαση στο λιπαντικό και η κατάσταση της στερέωσης είναι σημαντικά σημεία ελέγχου, επειδή το προϊόν λειτουργεί ως οδηγός σχοινιού υπό επανειλημμένη επαφή.

• Η βάση εγκατάστασης, η στήριξη της άκρης του καταστρώματος ή η δομή του βάθρου θα πρέπει να ελέγχονται από το ναυπηγείο ή το γραφείο σχεδιασμού σύμφωνα με την κατεύθυνση του σχοινιού και την τοπική δομή του κύτους.

• Το πεδίο εφαρμογής του υλικού και του πιστοποιητικού μπορεί να ρυθμιστεί ανάλογα με τις απαιτήσεις της παραγγελίας, αλλά η ακριβής ποιότητα του υλικού πρέπει να επιβεβαιωθεί πριν από το τελικό δελτίο δεδομένων ή την κυκλοφορία της παραγωγής.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: DIN 81906-1999 → χρήση όταν η προδιαγραφή του ναυπηγείου ή του ιδιοκτήτη απαιτεί DIN διαστάσεις στρογγυλοειδών.

• Ονομαστικός αριθμός: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → επιλέξτε σύμφωνα με το τυποποιημένο τραπέζι, τη διάταξη σχοινιών και τον διαθέσιμο χώρο εγκατάστασης.

• Αριθμός κυλίνδρου: μονοκυλίνδρος → κατάλληλος για ένα μόνο σημείο επαφής σχοινιών περιστροφής στο μονοπάτι της γραμμής αγκυροβολίας.

• Αναφορά δύναμης τράβηξης σχοινιών: 10 έως 320 kN → μόνο αναφορά επιλογής· η τελική SWL ή το φόρτο έγκρισης πρέπει να επιβεβαιώνεται από τον υπολογισμό του έργου ή τις απαιτήσεις κλάσης.

• Υλικό: Ελαφρύ χάλυβα, χάλυβα C-Mn, ανοξείδωτο χάλυβα, χυτοχάλυβα, σιδηρούργη → τελική ποιότητα και συμμόρφωση με το πρότυπο που πρέπει να επιβεβαιωθεί πριν από την προσφορά.

• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + επωξικό εργοστάσιο πρώτης ύλης / γαλβανισμένο / γυαλισμένο / προσαρμοσμένο → επιλέξτε ανάλογα με τις προδιαγραφές επικάλυψης του δοχείου και το περιβάλλον διάβρωσης.

• Αντιστοίχιση βάθρου: μπορεί να ληφθεί υπόψη το κωνικό βάθρο σύμφωνα με το DIN 81907 όταν καθορίζεται → η διεπαφή του βάθρου και το σχέδιο εγκατάστασης πρέπει να επιβεβαιωθούν.

• Απαιτήσεις πιστοποιητικού: Διαθέσιμα ανάλογα με το πεδίο εφαρμογής του έργου → το πιστοποιητικό κατηγορίας, το πιστοποιητικό κατασκευαστή ή το πιστοποιητικό υλικού πρέπει να συμφωνούνται πριν από την παραγγελία.

Πώς Λειτουργεί

Mooring rope approaches the roller → Rope contacts the rounded rotating surface → Roller turns with rope movement → Local rubbing is reduced → Load path is transferred through the roller support / pedestal to the vessel structure → Inspection and lubrication are carried out during service

Εφαρμογές

Sea-going vessels | Inland vessels | Mooring stations | Shipside fairlead arrangements | Deck edge rope guidance | Harbor mooring | Vessel shifting operations | Replacement of DIN 81906 warping rollers

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε: Η δύναμη τράβηξης σχοινιών DIN 81906 είναι η ίδια με την δύναμη τράβηξης SWL του προϊόντος;

Α1: Όχι. Ο προμηθευόμενος πίνακας παρέχει αναφορά δύναμης τράβηξης / επιλογής σχοινιού. Δεν πρέπει να γράφεται απευθείας ως SWL, MBL, φορτίο σπάσματος ή φορτίο δοκιμής χωρίς υπολογισμό σχεδίου,αναθεώρηση της ρύθμισης σκάφους, και απαίτηση έγκρισης.

Ε2: Μπορεί αυτός ο κυλίνδρος να χρησιμοποιηθεί μαζί με κωνικό βάθρο DIN 81907;

Α2: Μπορεί να ληφθεί υπόψη όταν το σχέδιο του σκάφους ή η προδιαγραφή του σχεδίου απαιτεί μια ταιριαστή κωνική διάταξη βάθρου.και τοπική ενίσχυση πρέπει να επιβεβαιώνονται με το σχέδιο.

Ε3: Τι πρέπει να επιβεβαιωθεί πριν από την προσφορά;

Α3: Επιβεβαιώστε τον ονομαστικό αριθμό DIN 81906, τη διάταξη του σχοινιού, τη θέση εγκατάστασης, την ποιότητα του υλικού, την επεξεργασία της επιφάνειας, το πεδίο εφαρμογής του πιστοποιητικού, την ποσότητα, τον προορισμό παράδοσης και τον απαιτούμενο χρόνο παράδοσης.Ένα σχέδιο του σκάφους ή μια φωτογραφία αντικατάστασης είναι χρήσιμο για την αποφυγή λανθασμένης επιλογής.
