2 & 3 Roller Universal Fairlead για μικρά σκάφη και ρυμουλκούμενα σκάφη.

2 & 3 Roller Universal Fairlead για μικρά σκάφη και ρυμουλκά | Τύπος αναφοράς JIS F2020 76mm

Επισκόπηση προϊόντος

Αυτό το 2 κυλίνδρους και 3 κυλίνδρους γενικής χρήσης χρησιμοποιείται στην άκρη του καταστρώματος ή στην πλευρά του πλοίου μικρών σκαφών, σκαφών εργασίας, μηχανικών σκαφών και ρυμουλκών για την καθοδήγηση των σχοινιών πρόσδεσης μέσω μιας ελεγχόμενης διαδρομής κυλίνδρων. Η ανοιχτή διάταξη πολλαπλών κυλίνδρων βοηθά το σχοινί να αλλάζει κατεύθυνση πιο ομαλά από ένα σταθερό σημείο επαφής ακμών, μειώνοντας την τοπική τριβή κατά την πρόσδεση στο λιμάνι, τη μετατόπιση και το χειρισμό της γραμμής καταστρώματος.

Για αυτήν τη σειρά, τα 76 mm είναι το μέγεθος αναφοράς JIS F2020. Τα μεγαλύτερα μεγέθη 101 mm, 135 mm και 168 mm μπορούν να παρέχονται ως προσαρμοσμένα μεγέθη έργου, όταν η διάταξη του σκάφους, η διάμετρος του σχοινιού ή η απαίτηση αντικατάστασης δεν ταιριάζουν με την τυπική μονάδα 76 mm. Οι αγοραστές συνήθως επιλέγουν αυτό το προϊόν με βάση τον αριθμό κυλίνδρου, τη διαδρομή του σχοινιού, τον χώρο εγκατάστασης στο κατάστρωμα και τον τύπο του σκάφους και όχι μόνο με τον τυπικό αριθμό.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: 2 κυλίνδρους ή 3 κυλίνδρους universal fairlead → επιλεγμένο σύμφωνα με τη γωνία εισόδου του σχοινιού και τη διάταξη του καταστρώματος.

• Τυπική χρήση σκάφους: μικρά σκάφη, σκάφη εργασίας, μηχανικά σκάφη και ρυμουλκά → κατάλληλα για συμπαγείς σταθμούς πρόσδεσης.

• Τυπική αναφορά: JIS F2020 76 mm → χρήσιμο για τυπική αντικατάσταση ή προμήθεια βάσει σχεδίου.

• Προσαρμοσμένα μεγέθη: 101 / 135 / 168 mm → διαθέσιμα σύμφωνα με τις απαιτήσεις του έργου, όχι τα τυπικά μεγέθη JIS F2020.

• Διάταξη κυλίνδρων: δύο ή τρεις κύλινδροι → βοηθούν στην καθοδήγηση του σχοινιού και στη μείωση της επαφής ολίσθησης στις άκρες του καταστρώματος.

• Διάταξη ρουλεμάν: χάλκινο θάμνο με λιπασμένο άξονα → υποστηρίζει ομαλότερη περιστροφή του κυλίνδρου και ευκολότερη συντήρηση.

• Επιλογή υλικού: χάλυβας C-Mn / ανοξείδωτο → επιλεγμένο σύμφωνα με το περιβάλλον διάβρωσης και τις προδιαγραφές του έργου.

• Επεξεργασία επιφάνειας: Ανατινάξεις Sa2.5 + εποξειδική επίστρωση → τυπική αντιδιαβρωτική προστασία για εξοπλισμό θαλάσσιου καταστρώματος.

Κύριες Τεχνικές Παράμετροι

Σημείωση: Οι διαστάσεις είναι σε mm. Τα προσαρμοσμένα μεγέθη θα πρέπει να ελέγχονται με βάση το σχέδιο του σκάφους, τη διάμετρο του σχοινιού, τον χώρο εγκατάστασης και την απαίτηση αντικατάστασης πριν από την παραγωγή.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε τον τύπο του κυλίνδρου → 2 κυλίνδρους Fairlead ή 3 κυλίνδρους Fairlead σύμφωνα με τη διαδρομή του σχοινιού και την απαιτούμενη αλλαγή κατεύθυνσης.

Βήμα 2: Επιβεβαιώστε το μέγεθος → 76 mm μέγεθος αναφοράς JIS F2020 ή προσαρμοσμένο μέγεθος έργου 101 / 135 / 168 mm.

Βήμα 3: Επιβεβαιώστε τη θέση του σκάφους και της εγκατάστασης → μικρό σκάφος, σκάφος εργασίας, μηχανικό σκάφος, ρυμουλκό, άκρη καταστρώματος ή θέση πρόσδεσης στην πλευρά του πλοίου.

Βήμα 4: Επιβεβαιώστε τις πληροφορίες σχοινιού → διάμετρος σχοινιού, τύπος σχοινιού, κανονική κατεύθυνση γραμμής και εάν η μονάδα προορίζεται για νέα κατασκευή ή αντικατάσταση.

Βήμα 5: Επιβεβαιώστε το υλικό, την επίστρωση, την απαίτηση πιστοποιητικού, την ποσότητα, τον προορισμό, τον χρόνο παράδοσης και το διαθέσιμο σχέδιο ή φωτογραφία.

Δομή

Ρολό | Πλαϊνό πλαίσιο | Άξονας | Χάλκινο ρουλεμάν θάμνων | Βάση | Σημείο λίπανσης | Επιφάνεια με επικάλυψη ή από ανοξείδωτο χάλυβα

Μηχανική & Ποιοτικά Πλεονεκτήματα

• Η έκδοση με δύο κυλίνδρους είναι κατάλληλη για απλούστερο έλεγχο κατεύθυνσης σχοινιού όπου η διαδρομή του σχοινιού είναι σχετικά άμεση και ο χώρος στο κατάστρωμα περιορισμένος.

• Η έκδοση τριών κυλίνδρων παρέχει περισσότερη καθοδήγηση επαφής για ευρύτερη αλλαγή κατεύθυνσης σχοινιού, ειδικά κοντά σε συμπαγείς θέσεις πρόσδεσης ρυμουλκού ή λέμβου εργασίας.

• Η περιστροφή του κυλίνδρου βοηθά στη μείωση της τριβής ολίσθησης στην επιφάνεια επαφής με το σχοινί, αλλά η τελική καταλληλότητα θα πρέπει να ελέγχεται σε σχέση με τη διάταξη πρόσδεσης του σκάφους.

• Ο σχεδιασμός του χάλκινου θάμνου και του λιπασμένου άξονα υποστηρίζει τη συνήθη συντήρηση και ομαλότερη περιστροφή στην υπηρεσία θαλάσσιου καταστρώματος.

• Τα προσαρμοσμένα μεγέθη επιτρέπουν την αντικατάσταση ή την αντιστοίχιση για το συγκεκριμένο έργο, όταν το αρχικό σχέδιο σκάφους δεν χρησιμοποιεί το μέγεθος αναφοράς JIS F2020 76 mm.

Προσαρμοσμένα χαρακτηριστικά

• Όνομα προϊόντος: 2 / 3 Roller Universal Fairlead → κοινός όρος αναζήτησης για αυτόν τον οδηγό σχοινιού καταστρώματος μικρών σκαφών.

• Τυπική αναφορά: JIS F2020 76 mm → τυπικό μέγεθος αναφοράς για σύγκριση σχεδίων και έρευνα αντικατάστασης.

• Προσαρμοσμένο μέγεθος: 101 / 135 / 168 mm → χρησιμοποιείται όταν τα σχέδια έργων ή η διάταξη σχοινιών απαιτούν μεγαλύτερες διαστάσεις.

• Αριθμός κυλίνδρων: 2 κύλινδροι ή 3 κύλινδροι → επιλεγμένοι σύμφωνα με την κατεύθυνση του σχοινιού και τη διάταξη του καταστρώματος.

• Ρουλεμάν: Χάλκινος δακτύλιος → πρακτική διάταξη ρουλεμάν ανθεκτικό στη φθορά για περιστροφή κυλίνδρων.

• Άξονας: Άξονας από λιπαντικό χάλυβα → υποστηρίζει ομαλότερη περιστροφή και συντήρηση κατά το σέρβις.

• Απαίτηση Πιστοποιητικού: Διατίθεται σύμφωνα με την απαίτηση του έργου → Το πεδίο του πιστοποιητικού κατηγορίας ή κατασκευαστή πρέπει να επιβεβαιωθεί πριν από την προσφορά.

Πώς λειτουργεί

Το σχοινί εισέρχεται στην περιοχή των άκρων του καταστρώματος → Οι κύλινδροι καθοδηγούν τη διαδρομή του σχοινιού → Η περιστροφή του κυλίνδρου μειώνει την επαφή ολίσθησης → Η κατεύθυνση του σχοινιού αλλάζει προς το σταθμό πρόσδεσης ή την περιοχή λειτουργίας του καταστρώματος.

Εφαρμογές

Μικρά σκάφη | Σκάφη εργασίας | Μηχανικά σκάφη | Ρυμουλκά | Λιμενικά πλοία εξυπηρέτησης | Οδηγός σχοινιού άκρων καταστρώματος | Πλευρικοί σταθμοί πρόσδεσης πλοίου | Έργα αντικατάστασης

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να τακτοποιηθούν σύμφωνα με τις απαιτήσεις του έργου, το εύρος της επιθεώρησης, την ιχνηλασιμότητα του υλικού και την ισχύουσα διαδικασία έγκρισης κλάσης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers.

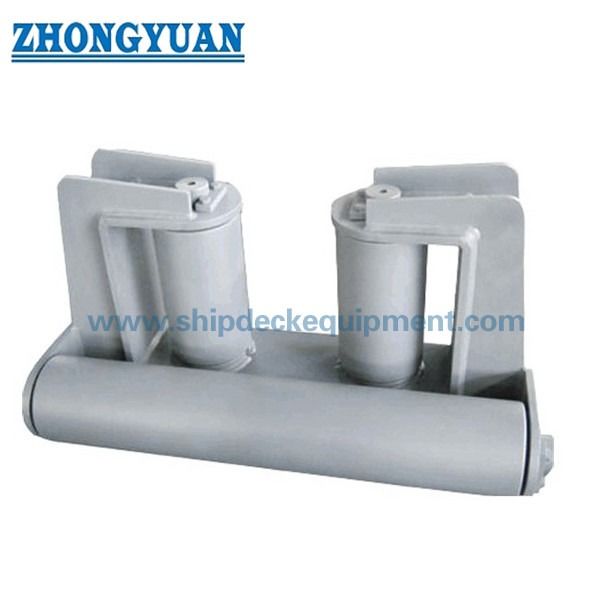

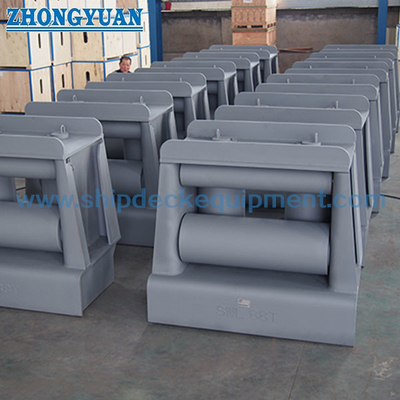

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Αυτός ο τίτλος σελίδας πρέπει να χρησιμοποιεί το JIS F2020 ή 76 mm ως κύρια λέξη-κλειδί;

A1: Όχι ως κύρια λέξη-κλειδί αναζήτησης. Για διεθνείς αγοραστές, 2 roller fairlead, 3 roller fairlead και universal roller fairlead είναι πιο φυσικοί όροι αναζήτησης. Το JIS F2020 και τα 76 mm θα πρέπει να παραμείνουν στη σελίδα ως πληροφορίες αναφοράς μηχανικής.

Ε2: Ποια σκάφη χρησιμοποιούν συνήθως αυτόν τον τύπο κυλίνδρου fairlead;

A2: Αυτό το συμπαγές κυλινδρικό κύλινδρο είναι πιο κατάλληλο για μικρά σκάφη, σκάφη εργασίας, μηχανικά σκάφη, πλοία εξυπηρέτησης λιμένων και ρυμουλκά παρά για μεγάλους θαλάσσιους σταθμούς πρόσδεσης.

Ε3: Πώς πρέπει να επιλέξω μεταξύ ενός Fairlead με 2 και 3 κυλίνδρους;

A3: Ο τύπος 2 κυλίνδρων επιλέγεται συνήθως για μια απλούστερη διαδρομή σχοινιού και περιορισμένο χώρο στο κατάστρωμα. Ο τύπος 3 κυλίνδρων προτιμάται όταν το σχοινί χρειάζεται πιο ελεγχόμενη αλλαγή κατεύθυνσης. Η τελική επιλογή θα πρέπει να ακολουθεί το σχέδιο του σκάφους και τη διάταξη του σχοινιού.
