2 & 3 Roller Universal Fairlead για πρόσδεση πλοίου | JIS F 2020-1979 Τύπος A/B1/B2

2 & 3 Κύλινδροι Καθολική Οδηγός Σχοινιού για Ελλιμενισμό Πλοίων | JIS F 2020-1979 Τύπος A/B1/B2

Επισκόπηση Προϊόντος

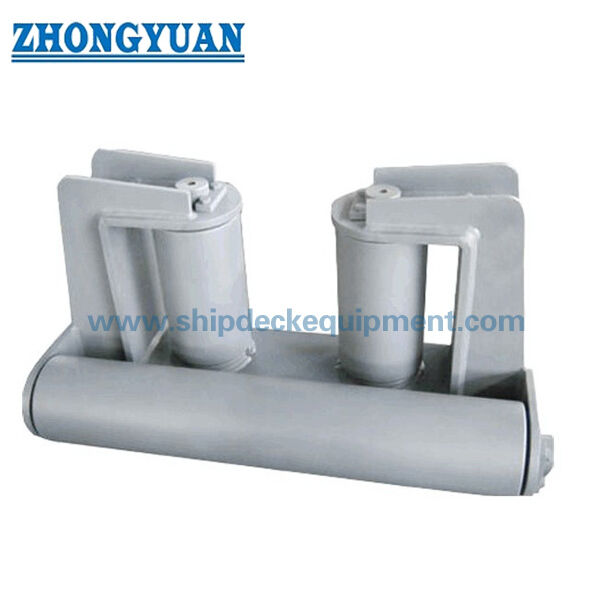

Ο μικρού μεγέθους κύλινδρος άκρου καταστρώματος από χαλυβδόφυλλο JIS F 2020-1979 είναι ένας συμπαγής οδηγός σχοινιού που χρησιμοποιείται για την καθοδήγηση σχοινιών ελλιμενισμού πλοίων, διαχείρισης φορτίων και διαχείρισης σκαφών. Στη διεθνή εμπορική ορολογία, προϊόντα αυτής της μορφής περιγράφονται επίσης συχνά ως καθολικοί οδηγοί σχοινιών 2 ή 3 κυλίνδρων. Το πρότυπο ορίζει τρεις διατάξεις: Ο Τύπος Α χρησιμοποιεί δύο κάθετους κυλίνδρους και έναν οριζόντιο κύλινδρο. Ο Τύπος Β1 χρησιμοποιεί έναν κάθετο κύλινδρο και έναν οριζόντιο κύλινδρο. Ο Τύπος Β2 είναι η κατοπτρική διάταξη του Τύπου Β1.

Η αρχική διαμόρφωση JIS χρησιμοποιεί κυλίνδρους διαμέτρου περίπου 76,3 mm. Μεγαλύτερες εκδόσεις 101, 135 και 168 mm στη σειρά προϊόντων που παρέχεται θα πρέπει να αντιμετωπίζονται ως ειδικές για το έργο διευρυμένες διαμορφώσεις και όχι ως τυπικά μεγέθη JIS F 2020. Για ερωτήματα αντικατάστασης ή νέας κατασκευής, ο αγοραστής θα πρέπει επομένως να επιβεβαιώσει την απαιτούμενη διάταξη Τύπου A/B1/B2, τη διαδρομή του σχοινιού, τη γεωμετρία εγκατάστασης, το εγκεκριμένο σχέδιο, το υλικό και τη βάση φορτίου του έργου πριν από την παραγωγή.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Οδηγός άκρου καταστρώματος 2 κυλίνδρων / 3 κυλίνδρων → συμπαγής διάταξη καθοδήγησης σχοινιού για θέσεις άκρου καταστρώματος και πλευράς πλοίου.

• Πρότυπο: JIS F 2020-1979 → επίσημη ονομασία προτύπου είναι Κύλινδροι Άκρου Καταστρώματος από Χαλυβδόφυλλο (Μικρό Μέγεθος).

• Τύπος Α: 3 κύλινδροι, 2 κάθετοι + 1 οριζόντιος → τυπική διαμόρφωση τριών κυλίνδρων.

• Τύπος Β1 / Β2: 2 κύλινδροι, 1 κάθετος + 1 οριζόντιος → ο Τύπος Β2 αντικατοπτρίζει τη διάταξη κάθετου κυλίνδρου και νυχιού του Β1.

• Τυπική διάμετρος κυλίνδρου: περίπου 76,3 mm → αρχική διαμόρφωση JIS. Μεγαλύτερες εκδόσεις 101 / 135 / 168 mm απαιτούν επιβεβαίωση σχεδίου έργου.

• Υπολογιζόμενη μάζα αναφοράς: Τύπος Α 20,6 kg. Τύπος Β1 / Β2 17,7 kg → τυπικές τιμές αναφοράς για την αρχική διαμόρφωση.

• Βάση τυπικού υλικού: Κύρια δομή χάλυβα SS41, σωλήνας κυλίνδρου SGP ή STPG38, ρουλεμάν χυτού μπρούντζου BC6 ή ορείχαλκου YBsC2 → σύγχρονα ισοδύναμα απαιτούν έγκριση έργου.

• Βάση επιθεώρησης: οπτική κατάσταση, συμμόρφωση διαστάσεων και ομαλή λειτουργία κυλίνδρων → βασικοί έλεγχοι πριν από την αποστολή.

Κύριες Τεχνικές Παράμετροι

Αναφορά τυπικής διαμόρφωσης JIS F 2020-1979:

Δεδομένα διευρυμένου μεγέθους ειδικά για το έργο που παρέχονται για αυτή τη σειρά προϊόντων:

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε Τύπο Α, Τύπο Β1 ή Τύπο Β2 από το σχέδιο του σκάφους. Ο Τύπος Α είναι η μορφή 3 κυλίνδρων. Οι Τύποι Β1 και Β2 είναι κατοπτρικές διατάξεις 2 κυλίνδρων.

Βήμα 2: Επιβεβαιώστε τις πληροφορίες του σχοινιού, συμπεριλαμβανομένου του τύπου σχοινιού, της διαμέτρου σχοινιού, της κανονικής κατεύθυνσης καθοδήγησης και της διαδρομής άκρου καταστρώματος. Μην συμπεραίνετε το SWL του οδηγού σχοινιού από τη διάμετρο του κυλίνδρου.

Βήμα 3: Επιβεβαιώστε την τυπική ή διευρυμένη διαμόρφωση. Η αρχική διάταξη JIS χρησιμοποιεί κυλίνδρους περίπου 76,3 mm. Οι διευρυμένες εκδόσεις 101 / 135 / 168 mm απαιτούν εγκεκριμένο σχέδιο έργου.

Βήμα 4: Επιβεβαιώστε τη θέση εγκατάστασης, τον διαθέσιμο χώρο, τη διάταξη βάσης / συγκόλλησης, την τοπική ενίσχυση καταστρώματος και την πρόσβαση για επιθεώρηση και λίπανση των κυλίνδρων.

Βήμα 5: Επιβεβαιώστε τις κατηγορίες υλικών ή τα εγκεκριμένα σύγχρονα ισοδύναμα, το σύστημα προετοιμασίας επιφάνειας και επίστρωσης, την ποσότητα, τις απαιτήσεις πιστοποιητικού / επιθεώρησης, τον προορισμό και τον απαιτούμενο χρόνο παράδοσης.

Βήμα 6: Για εργασίες αντικατάστασης, παρέχετε τη φωτογραφία του υπάρχοντος οδηγού σχοινιού και το σχέδιο διαστάσεων, ώστε να μπορούν να ελεγχθούν ο Τύπος, η διάταξη πλευράς και η διεπαφή τοποθέτησης πριν από την κατασκευή.

Δομή

Σώμα από Χαλυβδόφυλλο | Οριζόντιος Κύλινδρος | Κάθετοι Κύλινδροι | Άξονες Κυλίνδρων | Μπρούτζινα / Ορειχάλκινα Ρουλεμάν | Πλάκα Στήριξης Άξονα | Γράσο | Δομή Στήριξης Άκρου Καταστρώματος

Πλεονεκτήματα Σχεδιασμού / Μηχανικής / Ποιότητας

• Καθοδήγηση σχοινιού ειδική για τον τύπο → Ο Τύπος Α παρέχει δύο θέσεις κάθετης επαφής συν έναν οριζόντιο κύλινδρο. Οι Τύποι Β1 / Β2 παρέχουν έναν κάθετο κύλινδρο μονής πλευράς με κατοπτρικές αριστερές / δεξιές διατάξεις.

• Περιστρεφόμενες επιφάνειες επαφής σχοινιού → οι κύλινδροι αλλάζουν την κατεύθυνση καθοδήγησης του σχοινιού μειώνοντας την ολισθαίνουσα επαφή με τις σταθερές άκρες καταστρώματος από χάλυβα.

• Συντηρήσιμη διάταξη πείρου και ρουλεμάν → το πρότυπο περιλαμβάνει αντικαταστάσιμους άξονες κυλίνδρων, ρουλεμάν και γράσο, υποστηρίζοντας την επιθεώρηση και τη λίπανση κατά τη χρήση.

• Το χρονοδιάγραμμα υλικών είναι ειδικό για κάθε εξάρτημα → το σώμα, οι κύλινδροι, οι άξονες και τα ρουλεμάν χρησιμοποιούν διαφορετικές ομάδες υλικών αντί για μία γενική ονομασία υλικού.

• Η τυπική επιθεώρηση εστιάζει στην ποιότητα που σχετίζεται με τη χρήση → η επιφάνεια πρέπει να είναι απαλλαγμένη από επιβλαβείς ατέλειες, οι διαστάσεις πρέπει να συμμορφώνονται και οι κύλινδροι πρέπει να λειτουργούν ομαλά.

• Η μηχανική αντικατάστασης πρέπει να επαληθεύει την πλευρά και τη διεπαφή → οι Τύποι Β1 και Β2 είναι κατοπτρικές διατάξεις, επομένως η υπάρχουσα διάταξη του σκάφους πρέπει να ελέγχεται πριν από την κατασκευή.

Προσαρμοσμένα Χαρακτηριστικά

• Πρότυπο: JIS F 2020-1979 → πρότυπο αναφοράς για μικρού μεγέθους κυλίνδρους άκρου καταστρώματος από χαλυβδόφυλλο.

• Τύπος: A / B1 / B2 → ο Τύπος Α είναι 3 κυλίνδρων. Οι Τύποι Β1 / Β2 είναι κατοπτρικές διατάξεις 2 κυλίνδρων.

• Τυπική Διάμετρος Κυλίνδρου: Περίπου 76,3 mm → αρχική διαμόρφωση JIS.

• Διευρυμένα Μεγέθη Ειδικά για Έργο: 101 / 135 / 168 mm → δεν είναι τυπικά μεγέθη JIS. Απαιτείται εγκεκριμένο σχέδιο.

• Βάση Τυπικού Υλικού: SS41 / SGP ή STPG38 / BC6 ή YBsC2 → παλαιότερες κατηγορίες JIS και χρονοδιάγραμμα υλικών ειδικό για εξάρτημα.

• Ρουλεμάν & Λίπανση: Ρουλεμάν χυτού μπρούντζου ή ορείχαλκου με γράσο → υποστηρίζει την περιστροφή του κυλίνδρου και τη συντήρηση.

• SWL / Φορτίο Σχεδιασμού: Προς επιβεβαίωση → κανένα SWL προϊόντος δεν πρέπει να προκύπτει από τον παρεχόμενο πίνακα διαμέτρων κυλίνδρων.

• Προστασία Επιφάνειας: Σύμφωνα με τις προδιαγραφές του έργου → αμμοβολή, θαλάσσια επίστρωση, φινίρισμα ανοξείδωτου χάλυβα ή άλλα συστήματα είναι προαιρετικές επιλογές προμήθειας ειδικά για το έργο.

• Απαίτηση Πιστοποιητικού: Σύμφωνα με το πεδίο παραγγελίας → η τεκμηρίωση του κατασκευαστή ή η συμμετοχή ταξινόμησης υπόκειται στις απαιτήσεις του έργου και στη διαδικασία έγκρισης.

Πώς Λειτουργεί

Το σχοινί πλησιάζει τον οδηγό άκρου καταστρώματος → Το σχοινί έρχεται σε επαφή με τον απαιτούμενο οριζόντιο / κάθετο κύλινδρο → Ο κύλινδρος περιστρέφεται για να μειώσει την ολισθαίνουσα επαφή → Η κατεύθυνση καθοδήγησης του σχοινιού αλλάζει → Οι προκύπτουσες δυνάμεις μεταφέρονται μέσω του σώματος του οδηγού σχοινιού στην υποστηρικτική δομή του πλοίου

Εφαρμογές

Καθοδήγηση Σχοινιών Ελλιμενισμού Πλοίων | Σκάφη Εργασίας | Ρυμουλκά | Σκάφη Λιμενικών Υπηρεσιών | Θέσεις Καθοδήγησης Σχοινιών Άκρου Καταστρώματος | Καθοδήγηση Σχοινιών Διαχείρισης Φορτίων | Διατάξεις Διαχείρισης Σκαφών | Έργα Αντικατάστασης

Πιστοποιήσεις & Πλεονεκτήματα

Το πεδίο επιθεώρησης και πιστοποίησης πρέπει να επιβεβαιωθεί πριν από την προσφορά. Πιστοποιητικά υλικών, αρχεία επιθεώρησης κατασκευαστή, έλεγχοι διαστάσεων, επιθεώρηση λειτουργίας κυλίνδρων και παρουσία ταξινόμησης μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου και το πεδίο παραγγελίας.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ JIS F 2020 Τύπου Α, Τύπου Β1 και Τύπου Β2;

Α1: Ο Τύπος Α είναι η διάταξη τριών κυλίνδρων με δύο κάθετους κυλίνδρους και έναν οριζόντιο κύλινδρο. Ο Τύπος Β1 χρησιμοποιεί έναν κάθετο και έναν οριζόντιο κύλινδρο, ενώ ο Τύπος Β2 αντικατοπτρίζει τη διάταξη κάθετου κυλίνδρου και νυχιού του Β1. Ο σωστός τύπος πρέπει να λαμβάνεται από τη διάταξη του σκάφους ή το σχέδιο αντικατάστασης.

Ε2: Είναι οι 101, 135 και 168 mm τυπικά μεγέθη JIS F 2020;

Α2: Όχι. Η αρχική διαμόρφωση JIS F 2020-1979 χρησιμοποιεί κυλίνδρους διαμέτρου περίπου 76,3 mm. Οι εκδόσεις 101, 135 και 168 mm σε αυτή τη σειρά προϊόντων είναι διευρυμένες διαμορφώσεις ειδικές για το έργο και πρέπει να κατασκευάζονται μόνο με βάση εγκεκριμένο σχέδιο.

Ε3: Τι πρέπει να επιβεβαιωθεί πριν από την παραγγελία ενός οδηγού σχοινιού αντικατάστασης ή διευρυμένου;

Α3: Επιβεβαιώστε Τύπο Α/Β1/Β2, διάταξη κυλίνδρων, διαδρομή και διάμετρο σχοινιού, πραγματικές διαστάσεις τοποθέτησης, πλευρά εγκατάστασης, υλικό, επίστρωση, βάση φορτίου έργου, απαίτηση πιστοποιητικού και το υπάρχον σχέδιο ή φωτογραφία του σκάφους. Για αντικατάσταση Τύπου Β, επιβεβαιώστε εάν απαιτείται η διάταξη Β1 ή η κατοπτρική Β2.
