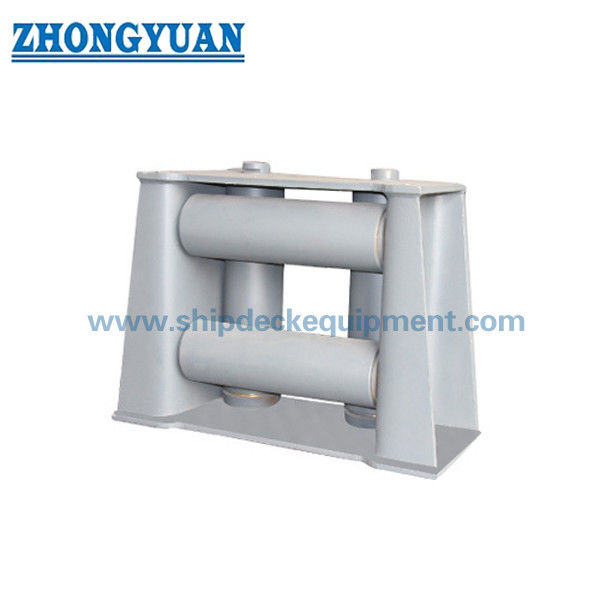

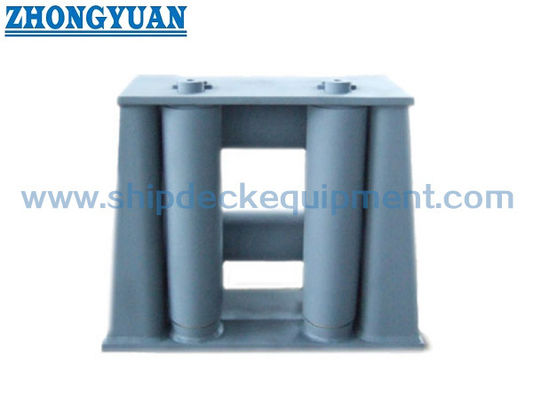

100–320mm Τετράτροχο Universal Fairlead | CB/T 3062 Τύπου Β Πολυκατευθυντικό Fairlead Πρόδεσης για το Κατάστρωμα Πλοίου
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος μοντέλου: | Τύπος Β | Υλικά: | Χάλυβας C-Mn, Ήπιος Χάλυβας, Ανοξείδωτος χάλυβας |
|---|---|---|---|
| Πρότυπο: | CB/T*3062-2011 | Κύλινδρος αριθ.: | 4 κύλινδροι |
| Διάμετροι καλωδίων χάλυβα: | 14~44mm | Νάιλον Σχοινί Διάμετροι: | 36~100mm |
| βάρος: | 112 κιλά ~ 2441 κιλά | Επεξεργασία Επιφανειών: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, Ζυγισμένο, γυαλισμένο, διαθέσι |
| Πιστοποιητικά ταξινόμησης: | Ειδικότερα, οι εν λόγω εταιρείες πρέπει να είναι αρμόδιες για την εκτέλεση των καθηκόντων που τους α | ||
| Επισημαίνω: | Fairleads κυλίνδρων CB/T 3062-2011 τέσσερα,Χάλυβας fairleads κυλίνδρων CB/T 3062-2011 τέσσερα,Εξοπλισμός πρόσδεσης γεφυρών CCS |
||
Περιγραφή προϊόντων
100-320 χιλιοστών 4 ρόλους Παγκόσμιο Φέρλειντ CB/T 3062 Τύπος Β Πολυδιάστατο Φέρλειντ για το κατάστρωμα πλοίων
Επισκόπηση του προϊόντος
CB/T 3062 Τύπος Β τετρακυλίδων καθολικός fairlead έχει σχεδιαστεί για πολυτροπτική καθοδήγηση με σχοινί αγκυροβολίας στα κατάστρωμα πλοίων.
Η δομή αποτελείται από δύο κατακόρυφους και δύο οριζόντιους κυλίνδρους, επιτρέποντας την καθοδήγηση σχοινιών από τέσσερις κατευθύνσεις με βελτιωμένη κατανομή φορτίου.
Είναι κατάλληλο για περίπλοκες συνθήκες αγκυροβολίας όπου η κατεύθυνση του σχοινιού ποικίλλει, παρέχοντας μειωμένη φθορά του σχοινιού και σταθερή λειτουργία.
Επιστημονική Ενόραση (Γιατί Αυτός ο Σχεδιασμός)
Σε συνθήκες αγκυροβολίας πολλαπλών κατευθύνσεων, το φορτίο του σχοινιού δεν κατανέμεται ομοιόμορφα.
Η διαμόρφωση τεσσάρων κυλίνδρων κατανέμει το φορτίο σε πολλαπλά σημεία επαφής, μειώνοντας την τοπική πίεση και βελτιώνοντας την ασφάλεια.
Αυτή η σχεδίαση μειώνει επίσης την κάμψη του σχοινιού και την τριβή του, παρατείνοντας τη διάρκεια ζωής.
Γρήγορες προδιαγραφές
Διαμόρφωση κυλίνδρων: 4 κυλίνδροι (2 κατακόρυφα + 2 οριζόντια) → Πολλαπλή κατεύθυνση καθοδήγησης
Περιοχή διαμέτρου κυλίνδρου: 100·320 mm → συμβατότητα με σχοινί
Διάστημα SWL: 54 ̇ 533 kN → αναφορά φορτίου
Τύπος σχοινιού: Σιδηροπλέγμα / νάιλον / συνθετικό → ευρεία εφαρμογή
Υλικό: Χάλυβας χύτευσης / Χάλυβας C-Mn → Δυνατότητα της δομής
Επεξεργασία επιφάνειας: Sa2,5 + επικάλυψη με επωξείδιο → αντοχή στη διάβρωση
Πρότυπο: CB/T 3062-2011 → Συμμόρφωση του κλάδου
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών
Βασικές τεχνικές παραμέτρους (SWL & μέγεθος)
| Ονομαστικό Μέγεθος |
Ατσάλινο σύρμα Ρομπ Ντάια. |
Σχοινί από νάιλον | Επικεφαλής (KN) |
Β | Β1 | Β2 | D | H | H1 | Α | Α1 | L2 | Α3 | t | Βάρος (KG) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
Τεχνολογική επικύρωση και δοκιμές
Η ανάλυση πεπερασμένων στοιχείων (FEA) πραγματοποιείται για την επαλήθευση της δομικής αντοχής και της κατανομής φορτίου.
Για την επικύρωση των επιδόσεων των SWL, διεξήχθησαν δοκιμές φόρτωσης σε παρόμοια προϊόντα.
Ο σχεδιασμός και η κατασκευή συμμορφώνονται με τις απαιτήσεις της εταιρείας ταξινόμησης.
Δομή
Ανώτερος ρόλος. Κάτω οριζόντιος ρόλος. Κοντάριος ρόλος. Σχοινί ράβδου. Σχήμα πλαισίου.
Σύγκριση τύπου Fairlead
3 Ρολέρ Φέρλειντ → Τυποποιημένη κατευθυντήρια καθοδήγηση για συνθήκες μέτριας φόρτισης
4 Roller Fairlead → Πολυκατευθυντική καθοδήγηση με καλύτερη κατανομή φορτίου και μειωμένη πίεση σχοινιού
Ανοιχτός τύπος Fairlead → Ευέλικτη είσοδος σχοινιών, κατάλληλη για μεταβλητές γωνίες σχοινιών
Κλειστό είδος Fairlead → Ελεγχόμενη διαδρομή σχοινιού, εμποδίζει την απόδραση του σχοινιού υπό φορτίο
Συμβουλή επιλογής:
Για περίπλοκες συνθήκες αγκυροβολίας ή για πλειομερείς καλωδίους σχοινιών, συνιστάται η χρήση 4 κυλίνδρων.
Δεν είστε σίγουροι για το είδος του fairlead που ταιριάζει στο σκάφος σας;
Επικοινωνήστε μαζί μας. Θα σας προτείνουμε τη σωστή διαμόρφωση με βάση το μέγεθος του σχοινιού σας, το φορτίο και τις συνθήκες εργασίας.
Ορθολογική βελτιστοποίηση
Το βελτιστοποιημένο σύστημα λίπανσης εξασφαλίζει ομαλή περιστροφή και μακροχρόνια λειτουργία.
Ο σχεδιασμός των ρουλεμάν βελτιώνει την αντοχή στην φθορά και την αποτελεσματικότητα μεταφοράς φορτίου.
Ο άξονας της καρφίτσας έχει σχεδιαστεί ως πρωταρχικό φορτωτικό στοιχείο.
Υλικό & Επιλογές επιφάνειας
Οι κυλίνδροι μπορούν να κατασκευαστούν σε πλήρη ανοξείδωτο χάλυβα ή επένδυση από ανοξείδωτο χάλυβα για αντοχή στη διάβρωση.
Το στρώμα προστασίας από συνθετικό υλικό μπορεί να προστεθεί στους κυλίνδρους για να μειωθεί η φθορά του σχοινιού.
Η ομαλή επιφάνεια του εδάφους προστατεύει το σχοινί και βελτιώνει τη διάρκεια ζωής.
Οδηγός επιλογής
Βήμα 1 Επιλέξτε το μέγεθος του κυλίνδρου με βάση τη διάμετρο του σχοινιού
Βήμα 2 ️ Επιβεβαίωση τύπου σχοινιού → Σιδηροπλέγμα / συνθετικό
Βήμα 3 ️ Επιβεβαίωση της κατεύθυνσης του σχοινιού → Απαιτηση πολλαπλών κατευθύνσεων
Βήμα 4 ️ Επιβεβαίωση της απαίτησης φορτίου → Αναφορά SWL
Βήμα 5 Επιβεβαιώστε τοποθεσία εγκατάστασης → θέση του καταστρώματος
Χρειάζεστε βοήθεια για την επιλογή του σωστού μεγέθους ή φορτίου; Επικοινωνήστε μαζί μας για τεχνική υποστήριξη.
Προσαρμοσμένα χαρακτηριστικά
Δομή τεσσάρων κυλίνδρων → Διοίκηση πολλαπλών κατευθύνσεων
Σχεδιασμός επαληθευμένος από την FEA → Αξιόπιστη αντοχή
Δοκιμασμένη SWL → Αποδεδειγμένη απόδοση
Κούτσουρο → ομαλή περιστροφή
Επιλογές ανθεκτικές στη διάβρωση → παρατεταμένη διάρκεια ζωής
Οδηγός έρευνας
Παρακαλείστε να αναφέρετε τη διάμετρο σχοινιού, τον τύπο σχοινίου, το απαιτούμενο φορτίο, τη θέση εγκατάστασης και την απαίτηση πιστοποίησης.
Αν δεν είστε σίγουροι ποιο μοντέλο ταιριάζει στο σκάφος σας, επικοινωνήστε μαζί μας για υποστήριξη μηχανικής.
Πώς Λειτουργεί
Το σχοινί περνά από πολλούς κυλίνδρους, κατανέμοντας το φορτίο και την κατεύθυνση καθοδήγησης, μειώνοντας την τριβή και την φθορά.
Εφαρμογές
Αγκυροβόληση πλοίων. Εργασίες ρυμούλκησης. Ακτόρια πλοία υποστήριξης. Πολυδιάστατη καθοδήγηση σχοινιών.
Πιστοποιητικά και πλεονεκτήματα
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών
Σχέδιο & Φωτογραφίες
Γενικά σχέδια και διαθέσιμες φωτογραφίες προϊόντων
Παραγγελία
MOQ: 1 Μονάδα. Παράδοση: 30-60 ημέρες. Προσαρμογή διαθέσιμη.
Γενικές ερωτήσεις
Ερώτηση 1: Γιατί να χρησιμοποιήσετε τέσσερις ρόλους fairlead;
Α: Για πολλαπλές κατευθύνσεις κατανομής φορτίου και μειωμένη φθορά σχοινιών.
Ε2: Πώς επαληθεύεται η αντοχή;
Α: Μέσω ανάλυσης FEA και δοκιμών φορτίου.
Ε: Μπορούν να προσαρμοστούν οι ρόλοι;
Α: Ναι, υπάρχουν επιλογές προστασίας από ανοξείδωτο χάλυβα ή συνθετική.
