100-320 χιλιοστών τετράτροχων Universal Fairlead. CB/T 3062 Τύπος Β για Πολυκατευθυντική Εγκατάσταση.
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος μοντέλου: | Τύπος Β | Υλικά: | Χάλυβας C-Mn, Ήπιος Χάλυβας, Ανοξείδωτος χάλυβας |
|---|---|---|---|
| Πρότυπο: | CB/T*3062-2011 | Κύλινδρος αριθ.: | 4 Ρολά |
| Διάμετροι καλωδίων χάλυβα: | 14~44mm | Νάιλον Σχοινί Διάμετροι: | 36~100mm |
| Βάρος: | 112 κιλά ~ 2441 κιλά | Επεξεργασία Επιφανειών: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, Ζυγισμένο, γυαλισμένο, διαθέσι |
| Πιστοποιητικά ταξινόμησης: | Ειδικότερα, οι εν λόγω εταιρείες πρέπει να είναι αρμόδιες για την εκτέλεση των καθηκόντων που τους α | ||
| Επισημαίνω: | Fairleads κυλίνδρων CB/T 3062-2011 τέσσερα,Χάλυβας fairleads κυλίνδρων CB/T 3062-2011 τέσσερα,Εξοπλισμός πρόσδεσης γεφυρών CCS |
||
Περιγραφή προϊόντων
100–320 mm Τετράτροχο Universal Fairlead | Τύπος CB/T 3062 Β για Πολυκατευθυντική Πρόσδεση
Επισκόπηση Προϊόντος

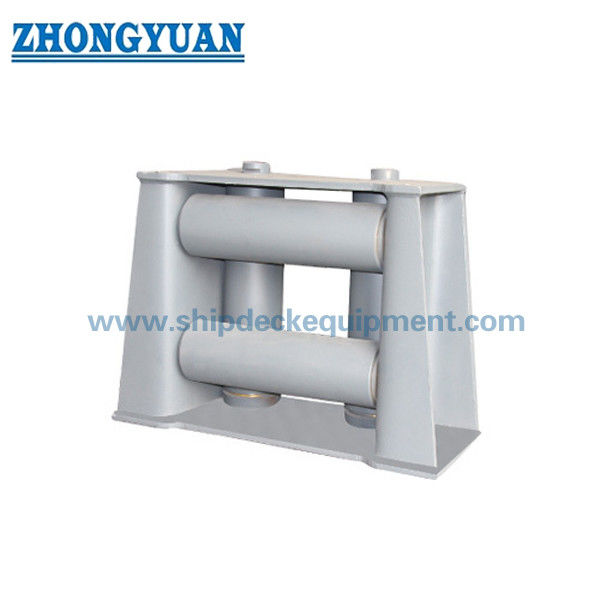

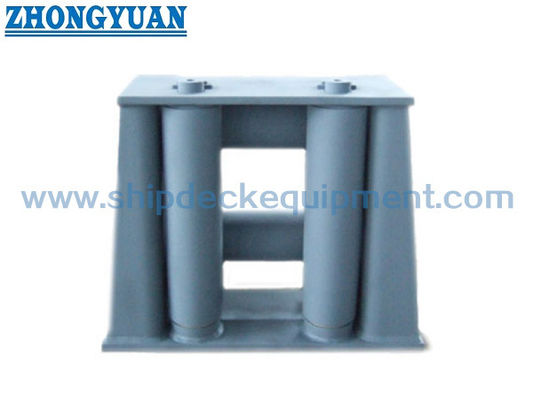

Το τετράτροχο universal fairlead τύπου CB/T 3062 Β έχει σχεδιαστεί για την καθοδήγηση σχοινιών πρόσδεσης σε πολλαπλές κατευθύνσεις στα καταστρώματα πλοίων.
Η δομή αποτελείται από δύο κάθετους και δύο οριζόντιους κυλίνδρους, επιτρέποντας την καθοδήγηση του σχοινιού από τέσσερις κατευθύνσεις με βελτιωμένη κατανομή φορτίου.
Είναι κατάλληλο για σύνθετες συνθήκες πρόσδεσης όπου η κατεύθυνση του σχοινιού ποικίλλει, παρέχοντας μειωμένη φθορά του σχοινιού και σταθερή λειτουργία.
Μηχανική Επισκόπηση (Γιατί αυτός ο Σχεδιασμός)
Σε συνθήκες πρόσδεσης πολλαπλών κατευθύνσεων, το φορτίο του σχοινιού δεν κατανέμεται ομοιόμορφα.
Η διαμόρφωση τεσσάρων κυλίνδρων κατανέμει το φορτίο σε πολλαπλά σημεία επαφής, μειώνοντας την τοπική τάση και βελτιώνοντας την ασφάλεια.
Αυτός ο σχεδιασμός ελαχιστοποιεί επίσης την κάμψη και την τριβή του σχοινιού, παρατείνοντας τη διάρκεια ζωής του.
Γρήγορες Προδιαγραφές
Διαμόρφωση Κυλίνδρων: 4 κύλινδροι (2 κάθετοι + 2 οριζόντιοι) → Καθοδήγηση πολλαπλών κατευθύνσεων
Εύρος Διαμέτρου Κυλίνδρων: 100–320 mm → Συμβατότητα σχοινιού
Εύρος SWL: 54–533 kN → Αναφορά φορτίου
Τύπος Σχοινιού: Συρματόσχοινο / νάιλον / συνθετικό → Ευρεία εφαρμογή
Υλικό: Χυτός χάλυβας / χάλυβας C-Mn → Δομική αντοχή
Επεξεργασία Επιφάνειας: Sa2.5 + εποξειδική επίστρωση → Αντοχή στη διάβρωση
Πρότυπο: CB/T 3062-2011 → Συμμόρφωση με τον κλάδο
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή
Κύριες Τεχνικές Παράμετροι (SWL & Μέγεθος)
| Ονομαστικό Μέγεθος |
Συρματόσχοινο Διάμετρος Σχοινιού |
Σχοινί Νάιλον | SWL (KN) |
B | B1 | B2 | D | H | H1 | L | L1 | L2 | L3 | t | Βάρος (KG) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
Μηχανική Επικύρωση & Δοκιμές
Πραγματοποιείται Ανάλυση Πεπερασμένων Στοιχείων (FEA) για την επαλήθευση της δομικής αντοχής και της κατανομής φορτίου.
Έχουν διεξαχθεί δοκιμές φορτίου σε παρόμοια προϊόντα για την επικύρωση της απόδοσης SWL.
Ο σχεδιασμός και η κατασκευή συμμορφώνονται με τις απαιτήσεις των νηογνωμόνων.
Δομή
Άνω Κύλινδρος | Κάτω Οριζόντιοι Κύλινδροι | Κάθετοι Κύλινδροι | Άξονας Πείρου | Διάτρητο Ρουλεμάν | Δομή Πλαισίου
Σύγκριση Τύπων Fairlead
Fairlead 3 Κυλίνδρων → Τυπική κατευθυντική καθοδήγηση για συνθήκες μέτριου φορτίου
Fairlead 4 Κυλίνδρων → Καθοδήγηση πολλαπλών κατευθύνσεων με καλύτερη κατανομή φορτίου και μειωμένη τάση σχοινιού
Fairlead Ανοιχτού Τύπου → Ευέλικτη είσοδος σχοινιού, κατάλληλο για μεταβλητές γωνίες σχοινιού
Fairlead Κλειστού Τύπου → Ελεγχόμενη διαδρομή σχοινιού, αποτρέπει τη διαφυγή σχοινιού υπό φορτίο
Συμβουλή Επιλογής:
Για σύνθετες συνθήκες πρόσδεσης ή καθοδήγηση σχοινιού πολλαπλών κατευθύνσεων, συνιστάται το fairlead 4 κυλίνδρων.
Δεν είστε σίγουροι ποιος τύπος fairlead ταιριάζει στο σκάφος σας;
Επικοινωνήστε μαζί μας — θα σας προτείνουμε τη σωστή διαμόρφωση με βάση τη διάμετρο του σχοινιού σας, το φορτίο και τις συνθήκες εργασίας.
Δομική Βελτιστοποίηση
Το βελτιστοποιημένο σύστημα λίπανσης εξασφαλίζει ομαλή περιστροφή και μακροχρόνια λειτουργία.
Ο σχεδιασμός του διάτρητου ρουλεμάν βελτιώνει την αντοχή στη φθορά και την αποδοτικότητα μεταφοράς φορτίου.
Ο άξονας πείρου έχει σχεδιαστεί ως κύριο στοιχείο φόρτισης.
Επιλογές Υλικού & Επιφάνειας
Οι κύλινδροι μπορούν να κατασκευαστούν από πλήρες ανοξείδωτο χάλυβα ή με επένδυση από ανοξείδωτο χάλυβα για αντοχή στη διάβρωση.
Μπορεί να προστεθεί προστατευτικό στρώμα από συνθετικό υλικό στους κυλίνδρους για τη μείωση της φθοράς του σχοινιού.
Η λεία επιφάνεια προστατεύει το σχοινί και βελτιώνει τη διάρκεια ζωής του.
Οδηγός Επιλογής
Βήμα 1 – Επιλογή μεγέθους κυλίνδρου → Με βάση τη διάμετρο του σχοινιού
Βήμα 2 – Επιβεβαίωση τύπου σχοινιού → Συρματόσχοινο / συνθετικό
Βήμα 3 – Επιβεβαίωση κατεύθυνσης σχοινιού → Απαίτηση πολλαπλών κατευθύνσεων
Βήμα 4 – Επιβεβαίωση απαίτησης φορτίου → Αναφορά SWL
Βήμα 5 – Επιβεβαίωση θέσης εγκατάστασης → Θέση καταστρώματος
Χρειάζεστε βοήθεια για την επιλογή του σωστού μεγέθους ή φορτίου; Επικοινωνήστε μαζί μας για μηχανική υποστήριξη.
Προσαρμοσμένα Χαρακτηριστικά
Δομή τεσσάρων κυλίνδρων → Έλεγχος πολλαπλών κατευθύνσεων
Σχεδιασμός επαληθευμένος με FEA → Αξιόπιστη αντοχή
Δοκιμασμένο SWL → Αποδεδειγμένη απόδοση
Διάτρητο ρουλεμάν → Ομαλή περιστροφή
Επιλογές ανθεκτικές στη διάβρωση → Παρατεταμένη διάρκεια ζωής
Οδηγός Ερωτήσεων
Παρακαλούμε δώστε διάμετρο σχοινιού, τύπο σχοινιού, απαιτούμενο φορτίο, θέση εγκατάστασης και απαίτηση πιστοποίησης.
Δεν είστε σίγουροι ποιο μοντέλο ταιριάζει στο σκάφος σας; Επικοινωνήστε μαζί μας για υποστήριξη μηχανικής επιλογής.
Πώς Λειτουργεί
Το σχοινί περνάει μέσα από πολλαπλούς κυλίνδρους, κατανέμοντας το φορτίο και καθοδηγώντας την κατεύθυνση, ενώ μειώνει την τριβή και τη φθορά.
Εφαρμογές
Πρόσδεση πλοίων | Λειτουργίες ρυμουλκών | Σκάφη υποστήριξης υπεράκτιων εγκαταστάσεων | Καθοδήγηση σχοινιού πολλαπλών κατευθύνσεων
Πιστοποιήσεις & Πλεονεκτήματα
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή
Σχέδια & Φωτογραφίες
Διατίθεται γενικό σχέδιο διάταξης και φωτογραφίες προϊόντων
Παραγγελία
MOQ: 1 Μονάδα | Παράδοση: 30–60 ημέρες | Διαθέσιμη προσαρμογή
Συχνές Ερωτήσεις
Ε1: Γιατί να χρησιμοποιήσετε fairlead τεσσάρων κυλίνδρων;
A: Για κατανομή φορτίου πολλαπλών κατευθύνσεων και μειωμένη φθορά σχοινιού.
Ε2: Πώς επαληθεύεται η αντοχή;
A: Μέσω ανάλυσης FEA και δοκιμών φορτίου.
Ε3: Μπορούν να προσαρμοστούν οι κύλινδροι;
A: Ναι, διατίθενται επιλογές από ανοξείδωτο χάλυβα ή με συνθετική προστασία.
