Τύπος ρόλων Αγκυροβόλησης Αλυσίδας Κλείστρου για 42-132 mm Αλυσίδα. CB / T 3844-2000

Τύπος ρόλων Αγκυροβόλησης Αλυσίδας Κλείστρου για 42-132 mm Αλυσίδα. CB / T 3844-2000

Επισκόπηση του προϊόντος

The CB/T 3844-2000 roller-type anchor chain stopper is a deck-installed chain-holding device used in ship anchoring arrangements to secure the anchor chain and transfer chain forces into the ship structure while reducing the static holding load carried by the windlassΣυνήθως τοποθετείται στη γραμμή αλυσίδας άγκυρας μεταξύ του αγκυροβολητήρα άγκυρας και του σωλήνα άγκυρας.

Η παρούσα σελίδα καλύπτει τα ονομαστικά μεγέθη 44132 για 42132 mm αλυσίδες άγκυρας κλάσης 1, κλάσης 2 και κλάσης 3 στο πλαίσιο CB/T 3844-2000.Η αναθεώρηση του 2000 χρησιμοποιεί ένα συγκολλημένο σώμα από χαλύβδινη πλάκα που επεκτείνεται στο κατάστρωμα για άμεση συγκόλληση και ενισχύει τις πλευρικές πλάκες στην περιοχή ώθησης του φτυάρι του φτυάριΤο τελικό ύψος του αλυσίδου-αποκόλλησης, η γωνία εισόδου/εξόδου της αλυσίδας και η ευθυγράμμιση της αλυσίδας πρέπει να ελέγχονται σε σχέση με τη διάταξη του δοχείου και το εγκεκριμένο σχέδιο εγκατάστασης.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: πώμα αλυσίδας άγκυρας τύπου κυλίνδρου → στερεώνει την αλυσίδα άγκυρας στην γραμμή άγκυρας και μειώνει το φορτίο που φέρει το ανεμοκίνητο.

• Τεχνικό πρότυπο: CB/T 3844-2000 → ισχύον πρότυπο της κινεζικής ναυτιλιακής βιομηχανίας για πώλες καλωδίων τύπου κυλίνδρων· εφαρμόζεται στις αλυσίδες άγκυρας κλάσεων 1, 2 και 3 από 42 έως 132 mm.

• Περιοχή διαμέτρου αλυσίδας: 42132 mm μέσω ονομαστικών μεγεθών 44132 → επιλέξτε το ονομαστικό μέγεθος από την πραγματική διάμετρο αλυσίδας άγκυρας και το σχέδιο του αγγείου.

• Επιβεβαίωση φορτίου: το CB/T 3844-2000 περιλαμβάνει οδηγίες ελέγχου αντοχής και καθορισμένα φορτία δοκιμής → οποιοδήποτε 80% της δήλωσης ελάχιστου φορτίου διάσπασης της αλυσίδας πρέπει να θεωρείται ως βάση σχεδιασμού/επιβεβαίωσης,όχι ως προϊόν SWL.

• Λεπίδα πώλησης και άξονας κυλίνδρου: the standard specifies component material requirements and requires the roller shaft and stopper blade to be normalized before machining → final material grade and any project substitution should be confirmed.

• Ενισχυμένες πλευρικές πλάκες: η αναθεώρηση του 2000 ενισχύει τις πλευρικές πλάκες του αμαξώματος στην περιοχή ώθησης της βελονίδας → βελτιώνει την τοπική μεταφορά φορτίου στο συγκολλημένο σώμα και τη δομή του καταστρώματος.

• Ρολάρι και λίπανση: τα περιστρεφόμενα μέρη λιπαίνονται και ο συναρμολογημένος ρολάρι πρέπει να περιστρέφεται ελεύθερα με ακριβή τοποθέτηση → υποστηρίζει την κίνηση και τη συντήρηση της αλυσίδας.

• Προστασία επιφάνειας: το αρχικό πρότυπο καθορίζει ένα στρώμα αντιτριβικής βάσης, ακολουθούμενη από βιθουμική επίστρωση, με λίπος στα περιστρεφόμενα μέρη → επωξικό,η γαλβάνιση ή άλλα σύγχρονα συστήματα επικαλύψεως αποτελούν εναλλακτικές λύσεις για συγκεκριμένα έργα.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε το πώμα της αλυσίδας άγκυρας τύπου κυλίνδρου CB/T 3844-2000 και το ονομαστικό μέγεθος 44132 σύμφωνα με την πραγματική διάμετρο της αλυσίδας άγκυρας.

Βήμα 2: Παροχή θέσης εγκατάστασης του δοχείου, διάταξη σωλήνα από αλεξίπτωτο σε αλεξίπτωτο, γωνία εισόδου της αλυσίδας και γωνία εξόδου της αλυσίδας, ώστε να μπορεί να ελέγχεται το ύψος και η ευθυγράμμιση της αλυσίδας.

Βήμα 3: Επιβεβαιώστε την ποιότητα της αλυσίδας άγκυρας, το ελάχιστο φορτίο σπάσματος, την απαιτούμενη βάση σχεδιασμού / φορτίου δοκιμής και την απαίτηση ταξινόμησης.

Βήμα 4: Επιβεβαίωση των υλικών των κατασκευαστικών στοιχείων και τυχόν εγκεκριμένων σύγχρονων ισοδύναμων για το συγκολλημένο σώμα, τις ενισχυμένες πλευρικές πλάκες, το πτερύγιο, το ρόλο, τον άξονα του ρόλου, τους θάμνους, τις καρφίδες και τα συναφή μέρη.

Βήμα 5: Επιβεβαιώστε το σύστημα προστασίας επιφάνειας, την απαίτηση λίπανσης, το πεδίο της επιθεώρησης / NDE, την απαίτηση πιστοποιητικού κατασκευαστή ή κλάσης, την ποσότητα, τον προορισμό παράδοσης και τον απαιτούμενο χρόνο παράδοσης.

Βήμα 6: Παροχή σχεδίου ΓΑ, σχεδίου εγκατάστασης, φωτογραφιών αναφοράς ή πληροφοριών για δείγματα αντικατάστασης, όταν το πώμα της αλυσίδας προορίζεται για έργο επισκευής ή μετασκευής.

Δομή

Deck-Mounted Welded Steel-Plate Body | Roller | Roller Shaft | Stopper Blade / Lever | Reinforced Side Plates at Blade Thrust Area | Bush / Pin Components | Direct Deck-Welded Base | Greased Rotating Parts

Προτερήματα της αλυσίδας άγκυρας, κατασκευής και μηχανικής

• Σώμα με άμεση συγκόλληση στο κατάστρωμα → Η αναθεώρηση του 2000 επεκτείνει το σώμα από χαλύβδινη πλάκα στο κατάστρωμα, απλοποιώντας την τυποποιημένη διεπαφή εγκατάστασης σε σύγκριση με την προηγούμενη διάταξη.

• Ενισχυμένη περιοχή ώθησης της λεπίδας → η τοπική ενίσχυση της πλευρικής πλάκας συγκεντρώνεται εκεί όπου η λεπίδα του φτυάρι μεταφέρει την δύναμη της αλυσίδας στο σώμα.

• Ελεγχόμενη λειτουργία των κυλίνδρων → ο συναρμολογημένος κυλίνδρος πρέπει να περιστρέφεται ελεύθερα και να τοποθετείται με ακρίβεια.

• Έλεγχος της θερμικής επεξεργασίας → το πρότυπο απαιτεί να ομαλοποιείται ο άξονας των κυλίνδρων και η λεπίδα του πώλησης πριν από την επεξεργασία· πρέπει να εγκριθεί οποιοδήποτε εναλλακτικό υλικό/διαδρομή θερμικής επεξεργασίας.

• Η γεωμετρία της εγκατάστασης είναι σημαντική → το ύψος του πώλησης της αλυσίδας και οι γωνίες εισόδου/εξόδου της αλυσίδας πρέπει να ευθυγραμμίζουν σωστά την αλυσίδα με τον ρόλο και την λεπίδα του πώλησης και να αποφεύγουν την ακούσια πλευρική φόρτιση.

• Τεχνική δοκιμή φορτίου → το πώμα υποβάλλεται στο καθορισμένο φορτίο δοκιμής για 5 λεπτά, μετά το οποίο τα κύρια στοιχεία δεν θα πρέπει να παρουσιάζουν ρωγμές ή παραμορφώσεις.αυτό το τεστ φορτίου δεν είναι ο ίδιος όρος με το SWL.

• Η βάση της επιθεώρησης → οπτική κατάσταση, ποιότητα συγκόλλησης, επαλήθευση των ιδιοτήτων του υλικού και λειτουργία των κυλίνδρων είναι τυποποιημένοι έλεγχοι.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: CB/T 3844-2000 → τρέχον πρότυπο καλωδιακού πώλησης τύπου κυλίνδρου για αλυσίδες άγκυρας κλάσης 1 / 2 / 3 μήκους 42·132 mm.

• Τύπος: Κλειδί αγκυρώσεως αλυσίδας τύπου κυλίνδρου / κυλίνδρου → εξοπλισμός στερέωσης αλυσίδας για συστήματα αγκυρώσεως πλοίων, εγκατεστημένος στο κατάστρωμα.

• Ονομαστικό μέγεθος: 44132 → επιλέξτε από την πραγματική διάμετρο της αλυσίδας άγκυρας που εμφανίζεται στον τυποποιημένο πίνακα.

• Μέγεθος αλυσίδας: 42 ∆132 mm, βαθμός 1 / 2 / 3 → άλλα μεγέθη απαιτούν άλλο εγκεκριμένο σχέδιο ή πρότυπο.

• Βάση φορτίου: έλεγχος αντοχής CB/T + καθορισμένο φορτίο δοκιμής → αναφορά 80% αλυσίδας-MBL δεν πρέπει να δημοσιεύεται ως SWL προϊόντος.

• Σφραγίδα πώλησης/άξονας κυλίνδρου: το συγκεκριμένο υλικό του κατασκευαστικού στοιχείου και η θερμική επεξεργασία → τα δύο ομαλοποιούνται πριν από τη μεταποίηση.

• Ενίσχυση πλευρικής πλάκας: συγκεντρώνεται στην περιοχή ώθησης της λεπίδας του φτυάρι → υποστηρίζει την τοπική μεταφορά φορτίου στο σώμα.

• Δεδομένα εγκατάστασης: απαιτείται γωνία εισόδου/εξόδου της αλυσίδας και θέση εγκατάστασης → επιβεβαιώστε το ύψος του πώματος και τη γεωμετρία της αλυσίδας.

• Υλικό βάσης: συγκολλημένο σωλήνα από χαλύβδινη πλάκα με ειδικά υλικά για το συστατικό → σύγχρονα ισοδύναμα απαιτούν έγκριση σχεδίου.

• Προστασία επιφάνειας: πρότυπη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη βάσιμη.

• Πιστοποίηση: σύμφωνα με τις απαιτήσεις του έργου → πιστοποιητικά κατασκευαστή / υλικού και παρουσία στην τάξη εξαρτώνται από το πεδίο εφαρμογής της παραγγελίας.

Πώς Λειτουργεί

Αλυσίδα άγκυρας εισέρχεται στο καπάκι → Ο ρόλος καθοδηγεί τη γραμμή αλυσίδας → Η λεπίδα του καπάκις / το μοχλό εμπλέκεται στην αλυσίδα → Το ενισχυμένο σώμα μεταφέρει το φορτίο στο κατάστρωμα → Το φορτίο που κρατά το ανεμοθώρακα μειώνεται

Εφαρμογές

Ship anchoring arrangement | Anchor windlass deck area | Chain stopper between windlass and hawse pipe | Forecastle deck equipment | Cargo vessels | Tankers | Bulk carriers | Container vessels | Workboats | Newbuilding and repair replacement projects

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

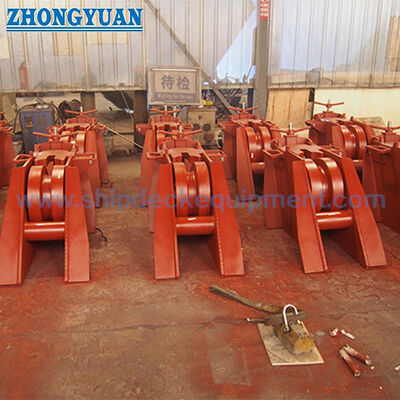

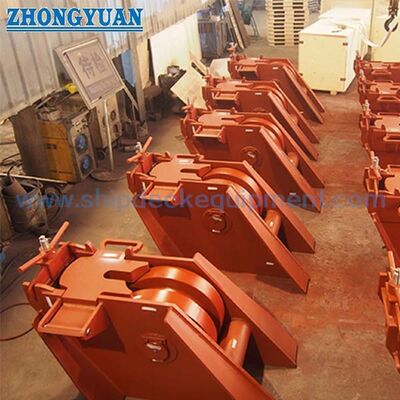

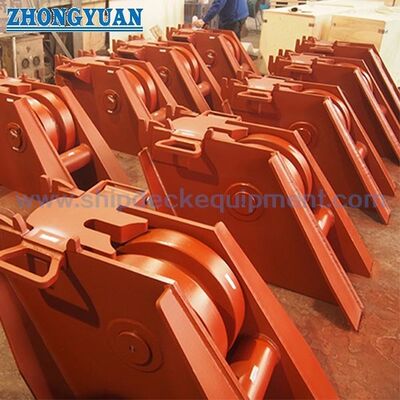

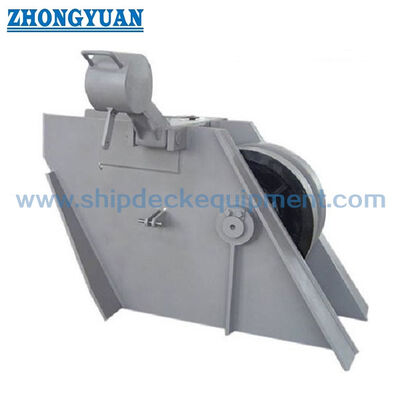

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Ποιες πληροφορίες απαιτούνται για την επιβεβαίωση του ύψους του πώματος αλυσίδας;

Α1: Παρέχετε τη θέση εγκατάστασης, τις γωνίες εισόδου/εξόδου της αλυσίδας, τη σχέση αγωγού με αλυσίδα,το θεμέλιο του καταστρώματος και την πραγματική διάμετρο της αλυσίδας, έτσι ώστε να μπορεί να ελέγχεται το ύψος της αλυσίδας και η δέσμευση του φτυάρι του φτυάριου.

Ε2: Είναι το 80% του ελάχιστου φορτίου διάσπασης της αλυσίδας άγκυρας προϊόν SWL;

Α2: Ο αριθμός CB/T 3844-2000 χρησιμοποιεί οδηγίες ελέγχου αντοχής και καθορισμένα φορτία δοκιμής.η τελική ορολογία ακολουθεί την εγκεκριμένη βάση σχεδιασμού.

Ε3: Ποια σημεία ελέγχου ποιότητας και ελέγχου πρέπει να ελέγχονται;

Α3: Ελέγξτε την κατάσταση της επιφάνειας και της συγκόλλησης, τη συμμόρφωση του υλικού, την ελεύθερη/ακριβή λειτουργία του κυλίνδρου και την καθορισμένη δοκιμή φόρτωσης διάρκειας 5 λεπτών.τα κύρια στοιχεία δεν πρέπει να παρουσιάζουν ρωγμές ή παραμόρφωση.
