Ρολ Bar Τύπος Anchor Chain Stopper. GB / T 3844 για 42 ̇ 132 mm Anchor Chain
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | GB/T 3844-2000 | Τύπος: | Τύπος μοχλού κυλίνδρου |
|---|---|---|---|
| Μέγεθος αλυσίδας: | 42-132 χλστ | Υλικά: | Ήπιος χάλυβας, χάλυβας C-Mn, Ανοξείδωτος χάλυβας, Χύτευση, Οζώδης Χυτοσίδηρος, Σφυρηλάτηση από χάλυβ |
| Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA | Επεξεργασία Επιφανειών: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, Ζυγισμένο, γυαλισμένο, διαθέσι |
| Επισημαίνω: | πώμα αλυσίδων μοχλών κυλίνδρων,Θαλάσσιο πώμα αλυσίδων μοχλών κυλίνδρων,Εξοπλισμός πρόσδεσης σκαφών 3844-2000 GB/T |
||
Περιγραφή προϊόντων
Ρολ Bar Τύπος Anchor Chain Stopper. GB / T 3844 για 42 ̇ 132 mm Anchor Chain
Επισκόπηση του προϊόντος
Το πώμα αλυσίδας άγκυρας τύπου ρόλο GB/T 3844 είναι μια συσκευή στερέωσης αλυσίδας εγκατεστημένη στο κατάστρωμα που χρησιμοποιείται στις ρυθμίσεις αγκυρώσεως πλοίων για τη στερέωση της αλυσίδας άγκυρας και της άγκυρας μετά την τοποθέτηση της άγκυρας.Συνήθως τοποθετείται στη γραμμή της αλυσίδας άγκυρας για να μειώσει το φορτίο που φέρει το windlass και να διατηρήσει την αλυσίδα ελεγχόμενη σε συνθήκες βαριάς θάλασσας.
Η παρούσα σελίδα επικεντρώνεται στον τύπο ελαστικού μοχλού / κυλινδρικής ράβδου GB/T 3844-2000 για ονομαστικές διαμέτρους 44 έως 132, καλύπτοντας διαμέτρους αλυσίδας 42 έως 132 mm σύμφωνα με τον παρατεταμένο πίνακα παραμέτρων.Για μηχανική επιλογή, η ράβδος του πώλησης / η ράβδος της πύλης καθορίζεται ως σφυρηλατημένο κράμα χάλυβα, οι πλάκες των πλευρικών τοίχων γύρω από την περιοχή του πώλησης είναι ειδικά ενισχυμένες,και το σχεδιασμό λίπανσης άξονα υποστηρίζει ευέλικτη περιστροφή του τροχού αλυσίδας / ρόλοΗ θέση εγκατάστασης του δοχείου και οι γωνίες εισόδου/εξόδου της αλυσίδας πρέπει να παρέχονται επειδή επηρεάζουν άμεσα το ύψος του πώματος της αλυσίδας και την ευθυγράμμιση της αλυσίδας.
Γρήγορες προδιαγραφές
- Τύπος προϊόντος: πώμα αλυσίδας άγκυρας τύπου ρόλων → διατηρεί τη θέση της αλυσίδας άγκυρας και της άγκυρας μετά τη λειτουργία άγκυρας και μειώνει το φορτίο που ασκεί το ανεμοκίνητο.
- Τεχνικό πρότυπο: GB/T 3844-2000 → αναφορά για τον τυποποιημένο τύπο, το εύρος ονομαστικής διάμετρου, τις κύριες διαστάσεις και την επιλογή των προτάσεων.
- Περιοχή διαμέτρου αλυσίδας: 42132 mm έως ονομαστικές διαμέτρους 44132 → κατάλληλη για την τυποποιημένη σειρά τραπεζών· τα μικρότερα μεγέθη αλυσίδας πρέπει να επιβεβαιώνονται ξεχωριστά.
- Βάση αντοχής: σχεδιασμένη με αναφορά στο 80% του ελάχιστου φορτίου διάσπασης της αλυσίδας άγκυρας σύμφωνα με την παρασχεθείσα περιγραφή → πρόκειται για βάση σχεδιασμού και όχι για δήλωση SWL σε ιστοσελίδα.
- Στύπας πώλησης: σφυρηλατημένο κράμα χάλυβα σύμφωνα με την παρασχεθείσα σημείωση κατασκευής → επιλεγμένο για το σημείο συγκράτησης της αλυσίδας επαφής όπου συγκεντρώνεται η τοπική δύναμη.
- Πλάκες πλευρικών τοίχων: ειδικά ενισχυμένες γύρω από την περιοχή της ράβδου του πώματος → υποστηρίζει τη μεταφορά της έλξης της αλυσίδας άγκυρας στο σώμα του πώματος και το θεμέλιο του καταστρώματος.
- Σχεδιασμός άξονα και κυλίνδρου: η διάταξη λίπανσης υποστηρίζει ευέλικτη περιστροφή τροχού αλυσίδας / κυλίνδρου → βοηθά στην κίνηση, τη συντήρηση και την ευθυγράμμιση της αλυσίδας κατά τη διάρκεια της λειτουργίας.
- Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα epoxy shop primer ως σημείο αναφοράς → γαλβανισμένη, γυαλισμένη ή εξατομικευμένη τελική επεξεργασία θα πρέπει να επιβεβαιώνεται από τις προδιαγραφές του έργου.
Βασικές τεχνικές παραμέτρους
| Ονομαστικό Διάμετρος |
- Ο Τσέιν Ντάια. (μμ) |
Α | Α1 | L2 | Α3 | Λ4 | Β | β1 | D | d1 | d2 | h1 | h2 | t | t1 | Βάρος (kg) |
| 44 | 42~44 | 1000 | 370 | 400 | 270 | 80 | 380 | 260 | 484 | 22 | 69 | 392 | 281 | 12 | 32 | 274 |
| 48 | 46~48 | 1050 | 420 | 450 | 300 | 85 | 446 | 286 | 528 | 26 | 73 | 414 | 306 | 12 | 34 | 351 |
| 52 | 50 ~ 52 | 1100 | 440 | 500 | 320 | 90 | 510 | 310 | 572 | 32 | 77 | 440 | 338 | 14 | 36 | 451 |
| 56 | 54~56 | 1150 | 450 | 550 | 340 | 92 | 556 | 316 | 600 | 34 | 81 | 460 | 354 | 15 | 38 | 536 |
| 60 | 58~60 | 1200 | 470 | 570 | 360 | 95 | 610 | 330 | 620 | 38 | 87 | 490 | 378 | 16 | 40 | 651 |
| 64 | 62~64 | 1250 | 500 | 600 | 370 | 100 | 666 | 346 | 640 | 40 | 94 | 520 | 400 | 17 | 42 | 753 |
| 68 | 66~68 | 1300 | 550 | 640 | 39 | 102 | 732 | 372 | 680 | 42 | 101 | 540 | 420 | 18 | 45 | 939 |
| 73 | 70~73 | 1350 | 570 | 670 | 41 | 110 | 800 | 400 | 730 | 45 | 109 | 580 | 460 | 20 | 48 | 1178 |
| 78 | 76~78 | 1400 | 610 | 700 | 442 | 115 | 865 | 425 | 780 | 48 | 116 | 630 | 490 | 22 | 50 | 1422 |
| 84 | 81~84 | 1460 | 650 | 740 | 475 | 120 | 940 | 454 | 840 | 50 | 124 | 670 | 530 | 24 | 55 | 1758 |
| 90 | 87~90 | 1540 | 710 | 780 | 507 | 135 | 1030 | 484 | 900 | 55 | 132 | 720 | 570 | 26 | 60 | 2171 |
| 95 | 92 έως 95 | 1600 | 740 | 820 | 535 | 140 | 1080 | 508 | 950 | 58 | 139 | 760 | 610 | 28 | 65 | 2567 |
| 102 | 97~102 | 1680 | 790 | 870 | 572 | 145 | 1150 | 540 | 1020 | 60 | 148 | 800 | 650 | 30 | 70 | 2755 |
| 107 | 105~107 | 1750 | 840 | 900 | 600 | 150 | 1210 | 569 | 1070 | 63 | 154 | 860 | 690 | 32 | 75 | 3640 |
| 114 | 111~114 | 1820 | 880 | 940 | 637 | 160 | 1270 | 598 | 1140 | 68 | 163 | 910 | 740 | 34 | 80 | 4302 |
| 122 | 117~122 | 1880 | 930 | 1010 | 679 | 165 | 1340 | 632 | 1220 | 70 | 173 | 980 | 790 | 36 | 85 | 5326 |
| 132 | 124~132 | 1960 | 1000 | 1080 | 730 | 175 | 1440 | 674 | 1320 | 75 | 185 | 1060 | 860 | 38 | 90 | 6244 |
Οδηγός επιλογής και έρευνας
Βήμα 1: Επιβεβαιώστε το GB/T 3844-2000 τύπου ράβδου κυλίνδρων / μοχλού κυλίνδρων και ονομαστικής διαμέτρου 44 ′ 132 σύμφωνα με την πραγματική διάμετρο της αλυσίδας άγκυρας.
Βήμα 2: Παροχή της θέσης εγκατάστασης του δοχείου, της διάταξης του σωλήνα από την αλυσίδα προς την αλυσίδα, της γωνίας εισόδου της αλυσίδας και της γωνίας εξόδου της αλυσίδας, ώστε να μπορεί να ελέγχεται το ύψος του πώματος της αλυσίδας και η ευθυγράμμιση της αλυσίδας.
Βήμα 3: Επιβεβαίωση της ποιότητας της αλυσίδας άγκυρας, του ελάχιστου φορτίου διάσπασης της αλυσίδας και της απαίτησης ταξινόμησης.Η προμηθευμένη βάση σχεδιασμού του 80% ελάχιστου φορτίου διάσπασης της αλυσίδας θα πρέπει να επαληθεύεται σε σχέση με το πεδίο εφαρμογής του σχεδιασμού του δοχείου και της έγκρισης κλάσης..
Βήμα 4: Επιβεβαιώστε τις απαιτήσεις υλικού για το σφυρηλατημένο κράμα χάλυβα, την πλάκα του πλευρικού τοίχου, το σώμα, τον άξονα, τον ρόλο και κάθε απαίτηση ιχνηλασιμότητας του υλικού.
Βήμα 5: Επιβεβαίωση της επεξεργασίας της επιφάνειας, του πεδίου της επιθεώρησης NDE, της απαίτησης λιπαντικής, της απαίτησης πιστοποιητικού κατασκευαστή ή πιστοποιητικού κλάσης, της ποσότητας, του προορισμού παράδοσης και του απαιτούμενου χρόνου παράδοσης.
Βήμα 6: Παροχή σχεδίου ΓΑ, σχεδίου εγκατάστασης, φωτογραφιών αναφοράς ή πληροφοριών για δείγματα αντικατάστασης, εάν το πώμα αλυσίδας προορίζεται για έργο επισκευής ή αναβάθμισης.
Δομή
Deck-mounted chain stopper body | Roller bar / roller lever arrangement | Forged alloy steel stopper bar / gate bar | Reinforced side wall plates | Chain wheel / roller | Lubricated shaft | Chain holding interface | Mounting base | Project-specified coating
Προτερήματα της αλυσίδας άγκυρας, κατασκευής και μηχανικής
- Η σφυρηλατημένη ράβδος / ράβδος πύλης από σφυρηλατημένο κράμα χάλυβα επιλέγεται για το σημείο συγκράτησης της επαφής της αλυσίδας όπου συγκεντρώνεται η τοπική δύναμη της αλυσίδας.
- Οι πλάκες των πλευρικών τοίχων ενισχύονται γύρω από την περιοχή της ράβδου πώλησης, έτσι ώστε η δύναμη συγκράτησης να μπορεί να μεταφερθεί μέσω της δομής πώλησης αντί να μεταφέρεται από την αλεξίσφαιρα.
- Η διάταξη κυλίνδρου / ράβδου βοηθά στην καθοδήγηση της κίνησης της αλυσίδας όταν ανοίγεται ή απελευθερώνεται το πώμα, ενώ ο λιπασμένος άξονας υποστηρίζει την ευέλικτη περιστροφή τροχού αλυσίδας / κυλίνδρου.
- Το ύψος του πώματος της αλυσίδας πρέπει να ταιριάζει με την πραγματική θέση εγκατάστασης και τις γωνίες εισόδου/εξόδου της αλυσίδας, ώστε να βοηθά ο σύνδεσμος της αλυσίδας να ανταποκρίνεται σωστά στην μπάρα του πώματος και να μειώνει την ανώμαλη πλευρική φόρτιση.
- Η προμηθευόμενη αντοχή αναφοράς είναι 80% του ελάχιστου φορτίου διάσπασης της αλυσίδας άγκυρας· η τελική επιλογή θα πρέπει να ελέγχεται με βάση την ποιότητα της αλυσίδας άγκυρας, τη διάταξη του σκάφους, το θεμέλιο του καταστρώματος,και απαίτηση έγκρισης κλάσης.
- Το Sa 2.5 εκρηκτικά με epoxy shop primer μπορεί να χρησιμοποιηθεί ως μια αναφορά διάταξη προστασίας από τη διάβρωση, ενώ η τελική επικάλυψη ακολουθεί τις προδιαγραφές της βαφής του δοχείου ή την απαίτηση του πελάτη.
- Η επιθεώρηση NDE και η ιχνηλασιμότητα του υλικού μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, ειδικά για πλαστικές, συγκολλημένες, χυμένες και περιοχές μεταφοράς φορτίου.
Προσαρμοσμένα χαρακτηριστικά
- Πρότυπο: GB/T 3844-2000 → χρησιμοποιείται όταν η σχεδίαση του δοχείου ή η προδιαγραφή προμηθειών απαιτεί αυτόν τον τυποποιημένο τύπο πώλησης αλυσίδας.
- Τύπος: τύπος ράβδου κυλίνδρου / μοχλού κυλίνδρου → κατάλληλος για τη διατήρηση της αλυσίδας άγκυρας και τη μείωση του φορτίου του ανεμοθώρακα στη γραμμή αλυσίδας άγκυρας.
- Ονομαστική διάμετρος: 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → επιλέγεται σύμφωνα με την πραγματική διάμετρο της αλυσίδας.
- Μέγεθος της αλυσίδας: 42132 mm → με βάση τον παρασχεμένο πίνακα· για μικρότερες διαστάσεις αλυσίδας απαιτείται ξεχωριστός σχεδιασμός ή άλλη τυποποιημένη επιβεβαίωση.
- Βασική σχεδιαστική αντοχή: 80% του ελάχιστου φορτίου διάσπασης της αλυσίδας άγκυρας → αναφορά επιλογής που πρέπει να ελέγχεται με την έγκριση της κατηγορίας αλυσίδας και της ταξινόμησης· δεν αναφέρεται ως SWL προϊόντος.
- Υλικό μπαταρίας πώλησης: σφυρηλατημένο κράμα χάλυβα → που καθορίζεται για το στοιχείο πύλης/μπαταρίας όπου αντιστέκεται σε υψηλή έλξη της αλυσίδας.
- Ενίσχυση πλάκας πλευρικού τοιχώματος: ενισχυμένη στην περιοχή του πώματος → βελτιώνει τη δομική υποστήριξη γύρω από το σημείο κράτησης της αλυσίδας.
- Δεδομένα εγκατάστασης: απαιτείται θέση του δοχείου και γωνία εισόδου/εξόδου της αλυσίδας → χρησιμοποιείται για την επιβεβαίωση του ύψους του πώματος της αλυσίδας και της γεωμετρίας της αλυσίδας.
- Επιλογές υλικών: ήπιος χάλυβας, χάλυβας C-Mn, ανοξείδωτος χάλυβας, χυτοσίδηρος, οζώδες χυτοσίδηρο και σφυρηλάτηση χάλυβα → η ποιότητα του υλικού του τελικού κατασκευαστικού στοιχείου πρέπει να επιβεβαιωθεί πριν από την παραγωγή.
- Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + επωξικό εργοστάσιο πρώτης ύλης, γαλβανισμένο, γυαλισμένο ή εξατομικευμένο φινίρισμα → τελική επικάλυψη ακολουθεί τις προδιαγραφές του έργου.
- Απαιτούμενο πιστοποιητικό: διαθέσιμο σύμφωνα με τις απαιτήσεις του έργου → πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης ή επιθεώρηση μάρτυρα πρέπει να επιβεβαιώνεται πριν από την προσφορά.
Πώς Λειτουργεί
Anchor chain runs through the stopper position → Chain wheel / roller guides the chain line → Forged alloy steel stopper bar / gate bar engages the chain link → Chain pull is transferred through reinforced side wall plates and stopper body to the deck foundation → Windlass holding load is reduced → Shaft lubrication supports flexible roller movement during operation
Εφαρμογές
Ship anchoring arrangement | Anchor windlass deck area | Chain stopper between windlass and hawse pipe | Forecastle deck equipment | Cargo vessels | Tankers | Bulk carriers | Container vessels | Workboats | Newbuilding and repair replacement projects
Πιστοποιητικά και πλεονεκτήματα
Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

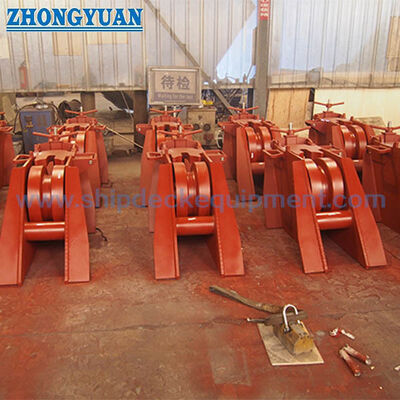

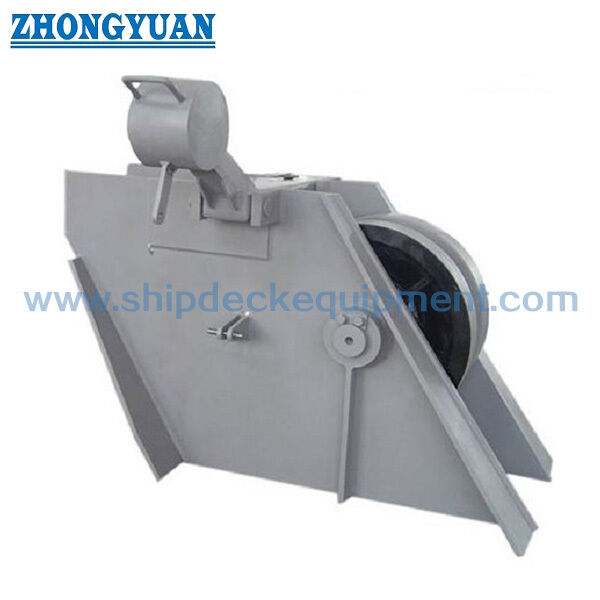

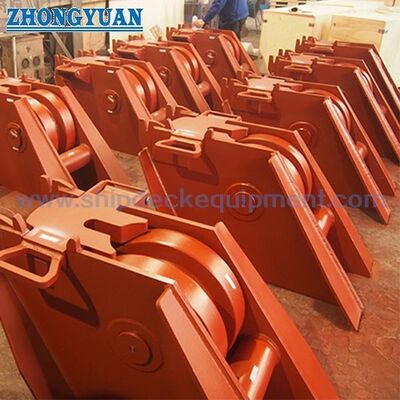

Σχέδιο & Φωτογραφίες
Γενικές ερωτήσεις
Ε1: Ποιες πληροφορίες απαιτούνται για να επιβεβαιωθεί το ύψος του πώλησης της αλυσίδας;
Α1: Πρέπει να παρέχονται η θέση εγκατάστασης του σκάφους, η γωνία εισόδου της αλυσίδας, η γωνία εξόδου της αλυσίδας, η σχέση των σωλήνων windlass και hawse, η διάταξη του θεμέλιου καταστρώματος και η πραγματική διάμετρος της αλυσίδας.Αυτά τα στοιχεία επηρεάζουν την ευθυγράμμιση της αλυσίδας και το αν η μπάρα πώλησης ανταποκρίνεται σωστά στον αλυσίδα.
Ε2: Είναι το 80% ελάχιστο φορτίο διάσπασης της αλυσίδας άγκυρας προϊόν SWL;
Α2: Όχι. Η παρεχόμενη περιγραφή αναφέρει ότι το πώμα της αλυσίδας έχει σχεδιαστεί με αναφορά στο 80% του ελάχιστου φορτίου διάσπασης της αλυσίδας άγκυρας.δεν είναι απευθείας δήλωση SWL σελίδαςΗ τελική επιλογή θα πρέπει να ελέγχεται με βάση το βαθμό αλυσίδας, το σχέδιο σκάφους, το θεμέλιο του καταστρώματος και την απαίτηση έγκρισης κατηγορίας.
Ε3: Γιατί να χρησιμοποιήσετε μια πλαστική μπάρα από σίδηρο και ενισχυμένες πλάκες πλευρικών τοίχων;
Α3: Η ράβδος του φραγίσματος / ράβδος της πύλης είναι το κρίσιμο συστατικό που κρατά την επαφή της αλυσίδας, επομένως χρησιμοποιείται σφυρηλατημένο κράμα χάλυβα για την υποστήριξη της αντοχής στην περιοχή επαφής υψηλού φορτίου.Οι πλάκες του πλευρικού τοίχου ενισχύονται γύρω από την θέση του πώλησης για να βοηθήσει τη μεταφορά αγκυροδεμένη αλυσίδα τραβήξτε μέσα από το σώμα πώλησης αλυσίδας και τα θεμέλια κατάστρωμα.
