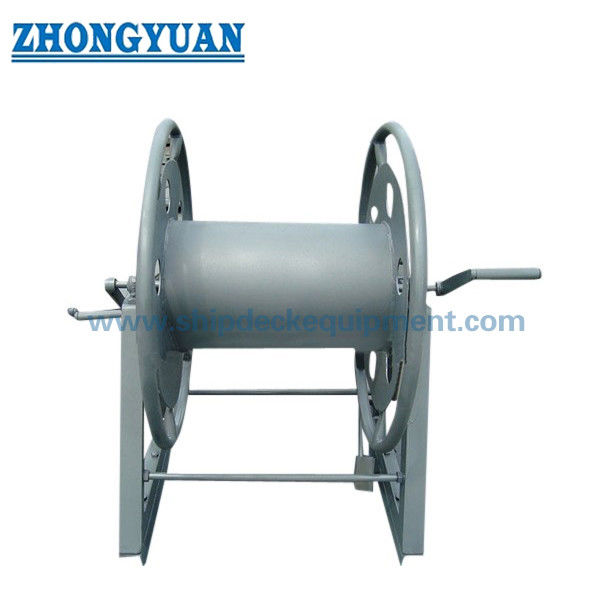

13-32 χιλιοστών ατσάλινο καλώδιο με αφαιρούμενο λαβή.

Περιστρεφόμενο τύμπανο συρματόσχοινου από χάλυβα 13-32mm με αφαιρούμενη λαβή | Χειροκίνητη αποθήκευση συρματόσχοινου στο κατάστρωμα πλοίου

Επισκόπηση προϊόντος

Το περιστρεφόμενο τύμπανο συρματόσχοινου από χάλυβα τύπου Α έχει σχεδιαστεί για την αποθήκευση συρματόσχοινου από χάλυβα στη ναυτιλία, όπου απαιτείται ευκολία χειροκίνητης λειτουργίας.

Η αφαιρούμενη λαβή μπορεί να αποσπαστεί μετά τη χρήση και μπορεί να λειτουργήσει είτε από την αριστερή είτε από τη δεξιά πλευρά ανάλογα με τη διάταξη του καταστρώματος.

Σε σύγκριση με τα περιστρεφόμενα τύμπανα χωρίς λαβή, ο τύπος Α είναι πιο κατάλληλος για συχνή χειροκίνητη περιέλιξη και ξετύλιξη, επειδή η λαβή παρέχει καλύτερο έλεγχο στροφής και μειώνει την προσπάθεια του χειριστή.

Το περιστρεφόμενο τύμπανο χρησιμοποιείται μόνο για αποθήκευση, όχι για ανύψωση ή έλξη. Είναι κατάλληλο για συρματόσχοινα από χάλυβα διαμέτρου 13 mm έως 32 mm με μήκος αποθήκευσης από 120 m έως 190 m.

Μια βάση με βίδες, διάταξη ρουλεμάν με λίπανση, προαιρετικό φρένο ή πείρο ασφάλισης και λεία φινιρίσματα ελεύθερης ακμής καθιστούν το περιστρεφόμενο τύμπανο ασφαλέστερο και ευκολότερο στη λειτουργία στο κατάστρωμα του πλοίου.

Γρήγορες προδιαγραφές

• Εφαρμόσιμη διάμετρος συρματόσχοινου από χάλυβα: 13-32 mm -> Κατάλληλο για αποθήκευση συρματόσχοινου από χάλυβα μικρού έως μεσαίου μεγέθους στη ναυτιλία
• Λειτουργία: Αφαιρούμενη λαβή -> Ευκολότερη χειροκίνητη στροφή και καλύτερος έλεγχος λειτουργίας
• Θέση λαβής: Λειτουργία από αριστερή ή δεξιά πλευρά -> Ευέλικτη λειτουργία ανάλογα με τη διάταξη του καταστρώματος
• Πρότυπο: CB/T 3468-92 Τύπος Α -> Πρότυπο αναφοράς για περιστρεφόμενο τύμπανο συρματόσχοινου από χάλυβα στη ναυτιλία
• Χωρητικότητα τυμπάνου: 120-190 m -> Επιλέγεται ανάλογα με τη διάμετρο του συρματόσχοινου και το απαιτούμενο μήκος αποθήκευσης
• Φρένο / Ασφάλιση: Διαθέσιμο ποδόφρενο ή πείρος ασφάλισης -> Διατηρεί το περιστρεφόμενο τύμπανο σταθερό κατά την αποθήκευση
• Στερέωση βάσης: Βάση με βίδες -> Βολική εγκατάσταση, αφαίρεση και μετατόπιση
• Δομή: Σχεδιασμός οπών με μείωση βάρους -> Μειώνει το βάρος του προϊόντος διατηρώντας τη δομική αντοχή
• Διάταξη ρουλεμάν: Σχεδιασμός ρουλεμάν με λίπανση -> Ευκολότερη περιστροφή και χαμηλότερη χειροκίνητη προσπάθεια
• Υλικό: Μαλακός χάλυβας / ανοξείδωτος χάλυβας 304 / 316L -> Επιλέγεται ανάλογα με τις απαιτήσεις διάβρωσης και προϋπολογισμού
• Επεξεργασία επιφάνειας: Γαλβανισμός εν θερμώ / αμμοβολή Sa2.5 + επίστρωση εποξειδικής ρητίνης / γυαλισμένος ανοξείδωτος χάλυβας -> Προστασία από διάβρωση στη ναυτιλία
• Πιστοποιήσεις: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής κατασκευαστή

Κύριες τεχνικές παράμετροι

Σημείωση: Το μοντέλο, οι λεπτομέρειες του φρένου, η διάταξη της βάσης και οι διαστάσεις του τυμπάνου μπορούν να επιβεβαιωθούν σύμφωνα με τα σχέδια του έργου και τη διάταξη του καταστρώματος του πλοίου.

Οδηγός επιλογής

Βήμα 1 - Επιβεβαίωση διαμέτρου συρματόσχοινου -> Επιλέξτε A13, A17, A20.5, A26 ή A32 ανάλογα με το μέγεθος του συρματόσχοινου

Βήμα 2 - Επιβεβαίωση συχνότητας χειροκίνητης λειτουργίας -> Επιλέξτε Τύπο Α όταν απαιτείται συχνή περιέλιξη και ξετύλιξη

Βήμα 3 - Επιβεβαίωση πλευράς λειτουργίας λαβής -> Η αφαιρούμενη λαβή μπορεί να διαταχθεί για λειτουργία από αριστερή ή δεξιά πλευρά

Βήμα 4 - Επιβεβαίωση μήκους αποθήκευσης -> Αντιστοιχίστε τη χωρητικότητα του τυμπάνου από 120 m έως 190 m

Βήμα 5 - Επιβεβαίωση απαίτησης φρένου ή ασφάλισης -> Συνιστάται για ασφαλή αποθήκευση και σταθερή κατάσταση επί του σκάφους

Βήμα 6 - Επιβεβαίωση στερέωσης βάσης και επίστρωσης -> Βάση με βίδες και σύστημα επίστρωσης σύμφωνα με τη διάταξη του καταστρώματος του πλοίου

Βήμα 7 - Επιβεβαίωση απαίτησης πιστοποίησης -> Πιστοποιητικό δοκιμής κατασκευαστή ή πιστοποιητικό ταξινόμησης σύμφωνα με τις απαιτήσεις του έργου

Δομή

Τύμπανο | Πυρήνας τυμπάνου από χαλύβδινο σωλήνα | Άξονας | Διάταξη ρουλεμάν με λίπανση | Αφαιρούμενη λαβή | Σκελετός στήριξης | Βάση με βίδες | Οπές μείωσης βάρους | Ποδόφρενο / Πείρος ασφάλισης

Πλεονεκτήματα σχεδιασμού και ποιότητας

• Αφαιρούμενη λαβή -> Μπορεί να αφαιρεθεί μετά τη λειτουργία για εξοικονόμηση χώρου και μείωση παρεμβολών
• Λειτουργία αριστερά/δεξιά -> Υποστηρίζει ευέλικτη χειροκίνητη λειτουργία ανάλογα με τη διάταξη του καταστρώματος
• Καλύτερος έλεγχος στροφής -> Κατάλληλο για συχνή χειροκίνητη περιέλιξη και ξετύλιξη
• Οπές μείωσης βάρους -> Μειώνουν το βάρος του προϊόντος χωρίς να επηρεάζουν τη δομική αντοχή
• Ποδόφρενο ή πείρος ασφάλισης -> Διατηρεί το περιστρεφόμενο τύμπανο σταθερό κατά την αποθήκευση ή σε κατάσταση αναμονής
• Διάταξη ρουλεμάν με λίπανση -> Ομαλή περιστροφή και χαμηλότερη χειροκίνητη προσπάθεια
• Βάση με βίδες -> Βολική εγκατάσταση, αφαίρεση και μετατόπιση
• Λείες ελεύθερες ακμές -> Προστατεύουν τους χειριστές από αιχμηρές ακμές και βελτιώνουν την ασφάλεια χειρισμού
• Λεία επιφάνεια επαφής συρματόσχοινου -> Μειώνει τον κίνδυνο ζημιάς του συρματόσχοινου κατά την περιέλιξη και την αποθήκευση

Προσαρμοσμένα χαρακτηριστικά

• Τύπος προϊόντος: Περιστρεφόμενο τύμπανο αποθήκευσης συρματόσχοινου από χάλυβα με αφαιρούμενη λαβή -> Χρησιμοποιείται για χειροκίνητη αποθήκευση συρματόσχοινου στη ναυτιλία, όχι για ανύψωση
• Πρότυπο: CB/T 3468-92 Τύπος Α -> Πρότυπο αναφοράς για περιστρεφόμενο τύμπανο στη ναυτιλία
• Εφαρμόσιμο συρματόσχοινο: συρματόσχοινο από χάλυβα 13-32 mm -> Καλύπτει ανάγκες αποθήκευσης μικρής και μεσαίας διαμέτρου
• Χωρητικότητα: 120-190 m -> Επιλέγεται με βάση τη διάμετρο του συρματόσχοινου και το απαιτούμενο μήκος αποθήκευσης
• Διάταξη λαβής: Αφαιρούμενη λαβή -> Υποστηρίζει λειτουργία από αριστερή ή δεξιά πλευρά
• Φρένο: Διαθέσιμο ποδόφρενο -> Βελτιώνει τη σταθερότητα αποθήκευσης
• Ασφάλιση: Διαθέσιμος πείρος ασφάλισης -> Διατηρεί το περιστρεφόμενο τύμπανο ασφαλές κατά την αποθήκευση
• Εγκατάσταση: Βάση με βίδες -> Εύκολη τοποθέτηση και μετατόπιση
• Υλικό: Μαλακός χάλυβας / ανοξείδωτος χάλυβας 304 / 316L -> Επιλέγεται με βάση τις απαιτήσεις διάβρωσης και προϋπολογισμού
• Επεξεργασία επιφάνειας: Γαλβανισμός εν θερμώ / επίστρωση εποξειδικής ρητίνης / γυαλισμένος ανοξείδωτος χάλυβας -> Προστασία από διάβρωση στη ναυτιλία
• Προσαρμογή: Μέγεθος τυμπάνου, διάταξη βάσης, φρένο, πείρος ασφάλισης, λαβή και υλικό -> Υποστηρίζει απαιτήσεις συγκεκριμένου έργου
• Πιστοποιήσεις: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής κατασκευαστή -> Υποστηρίζει απαιτήσεις τεκμηρίωσης και επιθεώρησης έργου

Οδηγός ερωτήσεων

Παρακαλούμε δώστε τη διάμετρο του συρματόσχοινου, το μήκος του συρματόσχοινου, την προτιμώμενη πλευρά λειτουργίας της λαβής, την απαίτηση φρένου ή ασφάλισης, τη διάταξη στερέωσης της βάσης, το υλικό, την επεξεργασία επιφάνειας και την απαίτηση πιστοποίησης.

Δεν είστε σίγουροι για το σωστό μέγεθος περιστρεφόμενου τυμπάνου; Στείλτε μας τη διάμετρο του συρματόσχοινου και το μήκος αποθήκευσης, και θα σας προτείνουμε μια κατάλληλη διαμόρφωση περιστρεφόμενου τυμπάνου.

Πώς λειτουργεί

Το συρματόσχοινο από χάλυβα τυλίγεται στο τύμπανο μέσω χειροκίνητης λειτουργίας της λαβής. Η αφαιρούμενη λαβή παρέχει μόχλευση στροφής και μπορεί να τοποθετηθεί στην αριστερή ή στη δεξιά πλευρά. Η διάταξη ρουλεμάν επιτρέπει ομαλή περιστροφή, και το φρένο ή ο πείρος ασφάλισης ασφαλίζει το περιστρεφόμενο τύμπανο όταν το συρματόσχοινο είναι αποθηκευμένο.

Εφαρμογές

Αποθήκευση συρματόσχοινου στο κατάστρωμα πλοίου | Συχνός χειρισμός συρματόσχοινου με το χέρι | Αποθήκευση εφεδρικού συρματόσχοινου πρόσδεσης | Εξοπλισμός σκάφους | Αποθήκευση συρματόσχοινου σε εργαστήριο

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποιήσεις: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής κατασκευαστή. Τα πλεονεκτήματα περιλαμβάνουν ελαφριά δομή, ομαλή περιστροφή, εγκατάσταση με βιδωτή βάση, ασφάλεια φρένου/ασφάλισης, λείες ελεύθερες ακμές και προσαρμόσιμα υλικά/επιστρώσεις.

Σχέδια & Φωτογραφίες

Γενικό σχέδιο διάταξης και φωτογραφίες προϊόντων

Παραγγελία

Καθορίστε: Μοντέλο Τύπου Α, διάμετρο συρματόσχοινου, μήκος συρματόσχοινου, πλευρά λειτουργίας λαβής, απαίτηση φρένου ή ασφάλισης, υλικό, επεξεργασία επιφάνειας, διάταξη βιδωτής βάσης, ποσότητα και απαίτηση πιστοποίησης.

Συχνές Ερωτήσεις

Ε1: Γιατί να επιλέξετε τον τύπο Α με αφαιρούμενη λαβή;
Α: Ο τύπος Α είναι κατάλληλος όταν οι χειριστές χρειάζονται ευκολότερη χειροκίνητη στροφή και καλύτερο έλεγχο κατά τη συχνή περιέλιξη ή ξετύλιξη.

Ε2: Μπορεί η λαβή να χρησιμοποιηθεί και από τις δύο πλευρές;
Α: Ναι. Η αφαιρούμενη λαβή μπορεί να διαταχθεί για λειτουργία από αριστερή ή δεξιά πλευρά ανάλογα με τη διάταξη του καταστρώματος.

Ε3: Μπορεί η λαβή να αφαιρεθεί μετά τη χρήση;
Α: Ναι. Η αποσπώμενη λαβή μπορεί να αφαιρεθεί για εξοικονόμηση χώρου και μείωση παρεμβολών κατά την αποθήκευση.

Ε4: Χρησιμοποιείται αυτό το περιστρεφόμενο τύμπανο για ανύψωση ή έλξη;
Α: Όχι. Είναι περιστρεφόμενο τύμπανο αποθήκευσης για συρματόσχοινο από χάλυβα, όχι βαρούλκο ανύψωσης ή ρυμούλκησης.

Ε5: Μπορεί να προσαρμοστεί η επεξεργασία της επιφάνειας;
Α: Ναι. Διατίθενται γαλβανισμός εν θερμώ, αμμοβολή Sa2.5 συν επίστρωση εποξειδικής ρητίνης, γυαλισμένος ανοξείδωτος χάλυβας και προσαρμοσμένη επίστρωση.

συν επίστρωση εποξειδικής ρητίνης, γυαλισμένος ανοξείδωτος χάλυβας και προσαρμοσμένη επεξεργασία επιφάνειας είναι διαθέσιμες.
