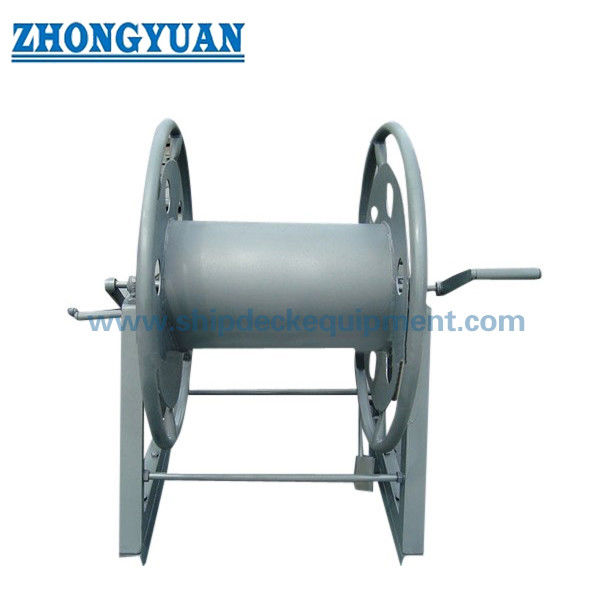

13 ∙ 32 χιλιοστών Σιδηροτροχιά με αφαιρούμενο χερούλι. CB/T 3468-92 Τύπος Α για αποθήκευση σιδηροτροχιάς στο πλοίο.

13 ∙ 32 χιλιοστών Σιδηροτροχιά με αφαιρούμενο χερούλι. CB/T 3468-92 Τύπος Α για αποθήκευση σιδηροτροχιάς στο πλοίο.

Επισκόπηση του προϊόντος

CB/T 3468-92 τύποςe Η τροχιά σχοινιών από χάλυβα έχει σχεδιαστεί για την αποθήκευση σχοινιών από χάλυβα σε πλοία όπου απαιτείται η βολική χειραγώγηση.

Η αφαιρούμενη λαβή μπορεί να αποκοπεί μετά τη χρήση και μπορεί να λειτουργεί είτε από την αριστερή είτε από την δεξιά πλευρά σύμφωνα με τη διάταξη του καταστρώματος.

Σε σύγκριση με τους τροχούς χωρίς λαβή, ο τύπος Α είναι πιο κατάλληλος για συχνή χειροκίνητη περιστροφή και ξεστροφή, επειδή η λαβή παρέχει καλύτερο έλεγχο στροφής και μειώνει την προσπάθεια του χειριστή.

Ο τροχός χρησιμοποιείται μόνο για αποθήκευση, όχι για ανύψωση ή έλξη.

Μια βροχιδωμένη βάση, μια λιπαρή διάταξη ρουλεμάν, προαιρετικό φρένο ή καρφί κλειδώματος, και ομαλή επιφάνεια ελεύθερης άκρης καθιστούν τον τροχό ασφαλέστερο και ευκολότερο στη λειτουργία στο κατάστρωμα του πλοίου.

Γρήγορες προδιαγραφές

• Εφαρμόσιμη διάμετρος καλωδίου χάλυβα: 13-32 mm -> Κατάλληλο για αποθήκευση μικρών και μεσαίων θαλάσσιων καλωδίων χάλυβα
• Λειτουργία: Αφαίρεση χειριστή -> Εύκολη χειροκίνητη στροφή και καλύτερος έλεγχος λειτουργίας
• Θέση χειριστή: Χρήση αριστερά ή δεξιά -> Ευέλικτη λειτουργία σύμφωνα με τη διάταξη του καταστρώματος
• Πρότυπο: CB/T 3468-92 Τύπος Α -> Πρότυπο αναφοράς για το περιστροφικό σχοινί από χάλυβα
• Δυνατότητα τύμπου: 120-190 m -> Επιλέγεται ανάλογα με τη διάμετρο του σχοινιού και το απαιτούμενο μήκος αποθήκευσης
• Φρένο / Κλειδώματα: διαθέσιμο φρένο ποδιού ή καρφί κλειδώματος -> Διατηρεί σταθερό το τροχό κατά την αποθήκευση
• Εγκατάσταση βάσης: Σφραγισμένη βάση -> Εύκολη εγκατάσταση, αφαίρεση και μετεγκατάσταση
• Δομή: Σχεδιασμός τρύπας μείωσης βάρους -> Μειώνει το βάρος του προϊόντος διατηρώντας παράλληλα τη δομική αντοχή
• Διατάξη ρουλεμάν: Λιπασμένο σχέδιο ρουλεμάν -> Ευκολότερη περιστροφή και μικρότερη χειροκίνητη προσπάθεια
• Υλικό: Ελαφρύ χάλυβα / 304 / 316L ανοξείδωτο χάλυβα -> Επιλέγεται ανάλογα με την διάβρωση και τις προϋπολογιστικές απαιτήσεις
• Επεξεργασία επιφάνειας: Ζαλβάνωση σε θερμό βύθιση / Sa2.5 εκρήγνυνση + επικάλυψη με επωξικό επίχρισμα / γυαλισμένο ανοξείδωτο χάλυβα -> Προστασία από τη διάβρωση στο νερό
• Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών

Βασικές τεχνικές παραμέτρους

Σημείωση: Το μοντέλο, οι λεπτομέρειες των φρένων, η διάταξη της βάσης και οι διαστάσεις του τύμπανου μπορούν να επιβεβαιωθούν σύμφωνα με τα σχέδια σχεδίου και τη διάταξη του καταστρώματος του πλοίου.

Οδηγός επιλογής

Βήμα 1 - Επιβεβαιώστε τη διάμετρο του σχοινιού > > Επιλέξτε A13, A17, A20.5, A26 ή A32 ανάλογα με το μέγεθος του σχοινιού

Βήμα 2 - Επιβεβαίωση της συχνότητας χειροκίνητης λειτουργίας -> Επιλέξτε Τύπο Α όταν απαιτείται συχνή επικάλυψη και αποσύνδεση

Βήμα 3 - Επιβεβαίωση λειτουργίας χειριστή πλευρά -> Αφαίρεση χειριστή μπορεί να ρυθμιστεί για την αριστερή ή δεξιά πλευρά της λειτουργίας

Βήμα 4 - Επιβεβαίωση μήκους αποθήκευσης -> χωρητικότητα τύμπανου αντιστοίχισης από 120 m έως 190 m

Βήμα 5 - Επιβεβαίωση της απαίτησης πέδησης ή κλεισίματος -> Συνιστάται για ασφαλή αποθήκευση και σταθερή κατάσταση επί του σκάφους

Βήμα 6 - Επιβεβαίωση της στερέωσης της βάσης και της επικάλυψης -> Σύστημα βρόγχων βάσης και επικάλυψης σύμφωνα με τη διάταξη του καταστρώματος του πλοίου

Βήμα 7 - Επιβεβαίωση της απαίτησης πιστοποιητικού -> Πιστοποιητικό δοκιμής κατασκευαστή ή πιστοποιητικό κλάσης σύμφωνα με την απαίτηση του έργου

Δομή

Ντράμς. Ατσάλινος σωλήνας. Κέντρο ντράμς. Κουβάς. Λυγισμένη διάταξη ρουλεμάν. Αφαίρετο λαβή.

Πλεονεκτήματα σχεδιασμού και ποιότητας

• Αφαίρετο χερούλι -> Μπορεί να αφαιρεθεί μετά τη λειτουργία για εξοικονόμηση χώρου και μείωση των παρεμβολών
• Αριστερή/δεξιά λειτουργία -> Υποστηρίζει ευέλικτη χειροκίνητη λειτουργία σύμφωνα με τη διάταξη του καταστρώματος
• Καλύτερος έλεγχος στροφής -> Κατάλληλος για συχνή χειροκίνητη περιστροφή και αποστροφή
• Τρύπες μείωσης βάρους -> Μείωση του βάρους του προϊόντος χωρίς να επηρεάζεται η δομική αντοχή
• Φρένο ποδιού ή καρφί κλειδώματος -> Διατηρεί σταθερό τον τροχό κατά την αποθήκευση ή την κατάσταση αναμονής
• Λιπασμένη διάταξη ρουλεμάν -> ομαλή περιστροφή και μικρότερη χειροκίνητη προσπάθεια
• Σφραγισμένη βάση -> Εύκολη εγκατάσταση, αφαίρεση και μετεγκατάσταση
• Λεπτές ελεύθερες άκρες -> Προστατεύει τους χειριστές από κοφτερές άκρες και βελτιώνει την ασφάλεια χειρισμού
• Ομαλή επιφάνεια επαφής με το σχοινί -> Μειώνει τον κίνδυνο βλάβης του σχοινιού κατά την περιστροφή και την αποθήκευση

Προσαρμοσμένα χαρακτηριστικά

• Τύπος προϊόντος: Κουρτίνα αποθήκευσης συρματόπλεγματος από χάλυβα με αφαιρούμενο λαβή -> Χρησιμοποιείται για χειροκίνητη αποθήκευση συρματόπλεγματος από πλοία, όχι για ανύψωση
• Πρότυπο: CB/T 3468-92 Τύπος Α -> Πρότυπο αναφοράς θαλάσσιων τροχών
• Εφαρμόσιμο σχοινί: σχοινί από χάλυβα μήκους 13-32 mm -> Καλύπτει τις ανάγκες αποθήκευσης μικρής και μεσαίας διαμέτρου
• Δυνατότητα: 120-190 m -> Επιλέγεται με βάση τη διάμετρο του σχοινιού και το απαιτούμενο μήκος αποθήκευσης
• Διατάξη χειριστή: Αφαίρεση χειριστή -> Υποστηρίζει την αριστερή ή δεξιά λειτουργία
• Φρένο: διαθέσιμο φρένο ποδιού -> Βελτιώνει τη σταθερότητα αποθήκευσης
• Κλειδώσεις: διαθέσιμη καρφίτσα κλειδώματος -> Διατηρεί το τροχό ασφαλή κατά την αποθήκευση
• Εγκατάσταση: Σφραγισμένη βάση -> Εύκολη τοποθέτηση και μετεγκατάσταση
• Υλικό: Ελαφρύ χάλυβα / 304 / 316L ανοξείδωτο χάλυβα -> Επιλέξτε με βάση τη διάβρωση και τις προϋπολογιστικές απαιτήσεις
• Επεξεργασία επιφάνειας: Ζαλβάνωση σε θερμό βύθιση / επικάλυψη με επωξικό επίστρωμα / γυαλισμένο ανοξείδωτο χάλυβα -> Προστασία από τη διάβρωση στο νερό
• Προσαρμογή: Μέγεθος τύμπου, διάταξη βάσης, φρένο, καρφί κλειδώματος, λαβή και υλικό -> Υποστηρίζει τις ειδικές απαιτήσεις του έργου
• Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής κατασκευαστών -> Υποστηρίζει την τεκμηρίωση του έργου και τις απαιτήσεις επιθεώρησης

Οδηγός έρευνας

Παρακαλείσθε να αναφέρετε τη διάμετρο του σχοινιού, το μήκος του σχοινιού, την προτιμώμενη πλευρά λειτουργίας χειριστή, την απαίτηση πέδησης ή κλεισίματος, τη διάταξη στερέωσης της βάσης, το υλικό, την επεξεργασία της επιφάνειας και την απαίτηση πιστοποίησης.

Στείλτε μας τη διάμετρο του σχοινιού και το μήκος αποθήκευσης, και θα σας προτείνουμε μια κατάλληλη διαμόρφωση του σχοινιού.

Πώς Λειτουργεί

Το ατσάλινο σύρμα τυλίγεται στο τύμπανο με χειροκίνητη λειτουργία χειριστή.Η διάταξη ρουλεμάν επιτρέπει ομαλή περιστροφή, και το φρένο ή η καρφίτσα κλειδώματος στερεώνει τον τροχό όταν το σχοινί είναι αποθηκευμένο.

Εφαρμογές

Αποθήκευση σχοινιών στο κατάστρωμα του πλοίου Συνήθως χειρίζεται χειροκίνητα τα σχοινιά Αποθήκευση εφεδρικών συρματόσχοινων Εφοδιασμός πλοίων Αποθήκευση σχοινιών Εργαστήριο

Πιστοποιητικά και πλεονεκτήματα

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής κατασκευαστών.ομαλές ελεύθερες άκρες και εξατομικεύσιμα υλικά/επεξεργασίες.

Σχέδιο & Φωτογραφίες

Γενικά σχέδια και φωτογραφίες προϊόντων

Παραγγελία

Να προσδιοριστεί: μοντέλο τύπου Α, διάμετρος σχοινίου, μήκος σχοινίου, πλευρά λειτουργίας χειριστή, απαιτήσεις πέδησης ή κλεισίματος, υλικό, επεξεργασία επιφάνειας, διάταξη βάσης με βρόγχους,απαίτηση ποσότητας και πιστοποίησης.

Γενικές ερωτήσεις

Ε1: Γιατί να επιλέξετε τον τύπο Α με αφαιρούμενο λαβή;
Α: Ο τύπος Α είναι κατάλληλος όταν οι χειριστές χρειάζονται ευκολότερη χειροκίνητη στροφή και καλύτερο έλεγχο κατά την συχνή περιστροφή ή αποστροφή.

Ε2: Μπορεί η λαβή να χρησιμοποιείται και από τις δύο πλευρές;
Α: Ναι. Η αφαιρούμενη λαβή μπορεί να τοποθετηθεί για αριστερή ή δεξιά λειτουργία ανάλογα με τη διάταξη του καταστρώματος.

Ε3: Μπορεί η λαβή να αφαιρεθεί μετά τη χρήση;
Α: Ναι. Η αφαιρούμενη λαβή μπορεί να αφαιρεθεί για να εξοικονομηθεί χώρος και να μειωθούν οι παρεμβολές κατά την αποθήκευση.

Ε4: Χρησιμοποιείται αυτός ο τροχός για ανύψωση ή σύρση;
Απάντηση: Όχι. Είναι μια τροχιά αποθήκευσης για σχοινί από χάλυβα, όχι ένα άρμα ανύψωσης ή ρυμουλκούμενο.

Ε: Μπορεί η επεξεργασία επιφάνειας να προσαρμοστεί;
Α: Ναι. Διατίθενται ζεστή γαλβανίωση, Sa2.5 εκρήγνυνση συν επικάλυψη με επωξείδιο, γυαλισμένο ανοξείδωτο χάλυβα και προσαρμοσμένη επικάλυψη.

Επιπλέον, υπάρχουν επικάλυψη από επωξικό, γυαλισμένο ανοξείδωτο χάλυβα και προσαρμοσμένη επεξεργασία επιφάνειας.
