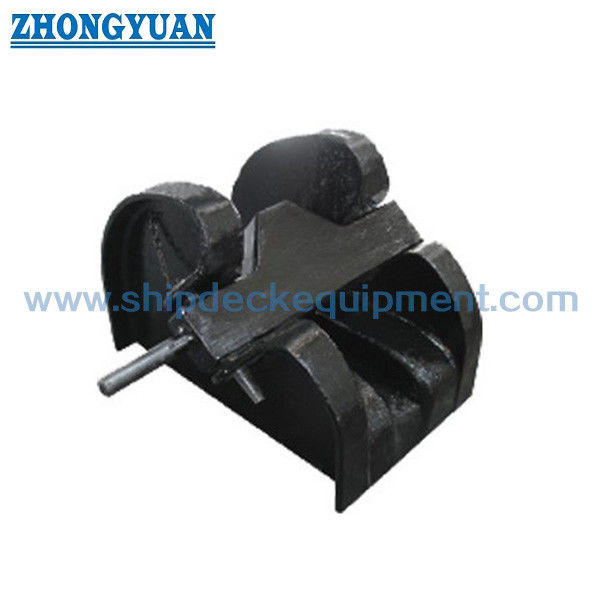

17 ∙ 36 χιλιοστών άγκυρο τύπου αλυσίδας άγκυρας JIS F2023 για μικρά πλοία αγκυροβολίας
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipment |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Αριθμό μοντέλου: | Τυποποιημένος και προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | As per quotation |
| Συσκευασία λεπτομέρειες: | Παλέτα ή προσαρμοσμένος |
| Χρόνος παράδοσης: | Σύμφωνα με την προσφορά |
| Όροι πληρωμής: | TT, L/C |
| Δυνατότητα προσφοράς: | Ικανοποιήστε τις ανάγκες πελατών |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | JIS F2023-1976 | Τύπος: | Τύπος φραγμών |
|---|---|---|---|
| Μέγεθος αλυσίδας: | 17-36mm | Υλικά: | Χύτευση χάλυβα, Σφυρηλάτηση χάλυβα, |
| Επεξεργασία Επιφανειών: | Αμμοβολή σε S2.5 + μία στρώση εποξειδικού ασταριού, διαθέσιμη προσαρμοσμένη επεξεργασία επιφάνειας. | Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, κ.λπ. |
| Άλλοι: | Μπορεί να προσαρμοστεί ως αίτημα ναυπηγείου | Βάρος 401 έως 2900 κιλά.: | 17 έως 92 κιλά |
| Ονομαστικό μέγεθος:: | 19 - 36 | ||
| Επισημαίνω: | Κλειδί αλυσίδας άγκυρας JIS F 2031 |
||
Περιγραφή προϊόντων
17 ∙ 36 χιλιοστών άγκυρο τύπου αλυσίδας άγκυρας JIS F2023 για μικρά πλοία αγκυροβολίας
Επισκόπηση του προϊόντος
Το πώμα αλυσίδας άγκυρας τύπου ράβδου JIS F2023 είναι μια συμπαγή συσκευή άγκυρας σχεδιασμένη για μικρά μεγέθη αλυσίδας.
Χρησιμοποιείται κυρίως σε μικρά πλοία, φορτηγίδες και πόντοουν για να κρατήσει αλυσίδες άγκυρας και να μοιραστεί το φορτίο με το windlass.
Κατασκευάζεται από χυτοχάλυβα με ελεγχόμενες διαδικασίες χύτευσης και επιθεώρησης, εξασφαλίζοντας αξιόπιστη απόδοση διακοπής αλυσίδας.
Ο σχεδιασμός εξασφαλίζει την κατάλληλη δέσμευση μεταξύ της αλυσίδας και του σκύλου, επιτυγχάνοντας αποτελεσματική και ασφαλή κλειδαριά της αλυσίδας.
Γρήγορες προδιαγραφές
- Μέγεθος αλυσίδας: 17·36 mm → Ορίζει τη συμβατότητα αλυσίδας άγκυρας για μικρά σκάφη
- Πρότυπο: JIS F2023-1976 → Πρότυπο συμμόρφωσης των θαλάσσιων υπηρεσιών
- Τύπος: Τύπος ράβδου → Συμπίεση χωρίς κυλίνδρους
- Δραστηριότητα: Σταματήστε την αλυσίδα → Μοιράστε φορτίο με windlass
- Εγκατάσταση: Ζυγισμένη / Σφραγισμένη → Ελαστική εγκατάσταση καταστρώματος
- Υλικό: Χάλυβας χύτευσης / Σφυρηλατημένα μέρη → Δυνατότητα και αντοχή
- Επιθεώρηση: MT + UT → Ασφαλίζει την ποιότητα της χύτευσης και της συγκόλλησης
- Επιφάνεια: Sa2,5 + Primer → Προστασία από τη διάβρωση
- Εφαρμογή: Μικρά πλοία → Αποδοτική λύση αγκυρώσεως
Βασικές τεχνικές παραμέτρους
| Αριθμός | 19 | 22 | 25 | 28 | 32 | 36 |
| Διάμετρος της αλυσίδας άγκυρας | 17~19 | 20 ~ 22 | 23 ~ 25 | 26 ~ 28 | 30~32 | 34~36 |
| Α | 190 | 216 | 241 | 270 | 305 | 342 |
| Β | 270 | 310 | 345 | 385 | 435 | 490 |
| Γ | 200 | 226 | 256 | 280 | 320 | 254 |
| D | 134 | 153 | 175 | 193 | 220 | 246 |
| Βάρος ((kg) | 17 | 24 | 33 | 44 | 68 | 92 |
Οδηγός επιλογής
Βήμα 1 Επιλέξτε το μέγεθος της αλυσίδας → 1736 mm με βάση την αλυσίδα άγκυρας
Βήμα 2 ️ Επιβεβαίωση τύπου σκάφους → Μικρό πλοίο, φορτηγό ή πόντων
Βήμα 3 ️ Επιβεβαίωση της μεθόδου εγκατάστασης → Ζυγισμένη ή μπουρδεμένη βάση
Βήμα 4 ️ Επιβεβαίωση γωνίας οδήγησης της αλυσίδας → Προαιρετική βάση για να ταιριάζει με την ευθυγράμμιση του σωλήνα hawse και του windlass
Βήμα 5 Επιβεβαίωση της απαίτησης ποιότητας → Επιθεώρηση MT + UT για τα μέρη συγκόλλησης
Βήμα 6 ️ Επιβεβαίωση της επεξεργασίας της επιφάνειας → Εργαστήριο βάσης ή προσαρμοσμένης επικάλυψης
Δομή & Συστατικά
Κεφάλαιο χάλυβα. Μηχανισμός κλειδώματος μπαρ. Σφυρηλατημένος σκύλος. Ενισχυμένη βάση.
Προσαρμοσμένα χαρακτηριστικά
- Μέγεθος αλυσίδας: 17·36 mm → συμβατότητα με μικρά σκάφη
- Λειτουργία: Σταμάτηση αλυσίδας → Μοιρασμός φορτίου με αλυσίδα
- Σκύλος: σφυρηλατημένο → εξασφαλίζει αντοχή στην φθορά και αντοχή
- Βάση: συγκολλημένη / βρόγχος → ευέλικτη εγκατάσταση
- Προσαρμογή: Ρυθμίσιμη βάση → Γωνία αλυσίδας
- Επιθεώρηση: MT + UT → Διασφάλιση ποιότητας
- Επιφάνεια: Επιχρισμένη → Προστασία από τη διάβρωση
- Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών
Οδηγός έρευνας
Αναφέρετε το μέγεθος της αλυσίδας, τον τύπο του δοχείου, τη μέθοδο εγκατάστασης, την κατάσταση γωνίας της αλυσίδας και τις απαιτήσεις επικάλυψης.
Πώς Λειτουργεί
Η αλυσίδα άγκυρας κλειδώνεται με τη ράβδο και τον μηχανισμό σκύλου.
Εφαρμογές
Μικρά σκάφη. Βαρκάρες. Πόντον.
Πιστοποιητικά και πλεονεκτήματα
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.
Σχέδιο & Φωτογραφίες

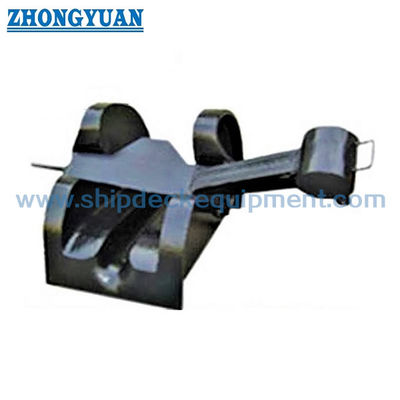

ΓΓ ζωγραφική. Φωτογραφίες προϊόντων
Παραγγελία
MOQ: 1 μονάδα. Χρόνος παράδοσης: 30 ̇ 60 ημέρες. Διαθέσιμη προσαρμογή.
Γενικές ερωτήσεις
Ε1: Ποια είναι η διαφορά μεταξύ τύπου ράβδου και τύπου ρολ αλυσίδας;
Α: Ο τύπος ράβδου είναι απλούστερος και κατάλληλος για μικρές αλυσίδες, ενώ ο τύπος κυλίνδρου χρησιμοποιείται για μεγαλύτερες αλυσίδες με πιο ομαλή λειτουργία.
Ε2: Πώς εξασφαλίζεται η σωστή εμπλοκή της αλυσίδας;
Α: Ο σχεδιασμός διασφαλίζει την αντιστοιχία μεταξύ της αλυσίδας και του σκύλου και η σωστή ευθυγράμμιση πρέπει να επιβεβαιώνεται κατά την εγκατάσταση.
Ε3: Μπορεί η εγκατάσταση να ρυθμιστεί ανάλογα με τη γωνία της αλυσίδας;
Α: Ναι, μπορεί να προστεθεί προαιρετική βάση για να ταιριάζει με την γωνία οδήγησης του σωλήνα hawse και της αλυσίδας windlass.
