Επισκόπηση του προϊόντος

Ο τροχός κυλίνδρων αγκυροδεκτημένης αλυσίδας CB/T 290 είναι ένας οδηγός αλυσίδας στο κατάστρωμα του πλοίου που χρησιμοποιείται για τον έλεγχο της κατεύθυνσης κίνησης της αλυσίδας άγκυρας στην διάταξη χειρισμού της άγκυρας.Χρησιμοποιείται κυρίως για την καθοδήγηση αλυσίδας αριστερά-δεξιά και ομαλότερη κίνηση αλυσίδαςΣε μια τυπική διάταξη καταστρώματος,τοποθετείται μαζί με ένα πώμα αλυσίδας από χυτοχάλυβα και τοποθετείται μεταξύ του πώματος αλυσίδας και του αγκυροβολητήρα άγκυρας σύμφωνα με το σχέδιο του σκάφους.

Ο τροχός κυλίνδρων είναι κατασκευασμένος για αλυσίδες άγκυρας με ονομαστική διάμετρο από 12,5 mm έως 68 mm και μπορεί να παρέχεται με συγκολλημένη τοποθέτηση κατάστρωσης ή τοποθέτηση με μπουρνούλες ανάλογα με τις απαιτήσεις εγκατάστασης.Ένας ρόλος χάλυβα περιστρέφεται γύρω από έναν καλά λιπασμένο άξοναΤελικές λεπτομέρειες τοποθέτησης, κατεύθυνση προώθησης της αλυσίδας, ενίσχυση του καταστρώματος,και το πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιωθεί σύμφωνα με το σχέδιο του έργου.

Γρήγορες προδιαγραφές

• Λειτουργία του προϊόντος: οδηγός κυλίνδρων αλυσίδας άγκυρας → καθοδηγεί την κατεύθυνση της αλυσίδας άγκυρας και βοηθά την αλυσίδα να κινείται ομαλά· δεν είναι πώμα αλυσίδας.
• Πρότυπο: CB/T 290-1995 → αναφορά για την επιλογή μοντέλου, τις κύριες διαστάσεις και το βάρος για τους κυλίνδρους αλυσίδας άγκυρας πλοίου.
• Τυπική εγκατάσταση: ανάμεσα στο πώμα της αλυσίδας της γκιλοτίνας από χυτοσίδηρο και την αγκυροβολία της άγκυρας → χρησιμοποιείται ως οδηγός της αλυσίδας στην διάταξη άγκυρας του καταστρώματος.
• Περιοχή διαμέτρου αλυσίδας: 12,5 mm έως 68 mm → καλύπτει τα κοινά μεγέθη αλυσίδων άγκυρας μικρών και μεσαίων πλοίων στον παρατεταμένο πίνακα.
• Περιοχή βάρους: 12,7 kg έως 832,3 kg → χρήσιμο για χειρισμό, συσκευασία, εκτίμηση φορτίου και σχεδιασμό εγκατάστασης στο κατάστρωμα.
• Κύρια υλικά: χυτοχάλυβα ZG230-450, ανοξείδωτο χάλυβα και χάλυβα C-Mn σύμφωνα με τις προδιαγραφές → το τελικό πεδίο εφαρμογής των υλικών πρέπει να επιβεβαιωθεί πριν από την παραγγελία.
• Ζύμωση άξονα: καλά λιπασμένη διάταξη άξονα → υποστηρίζει ευέλικτη περιστροφή ρόλων και ευκολότερη συντήρηση.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα epoxy shop primer ως αναφορά → γυαλισμένο, γαλβανισμένο ή προσαρμοσμένο φινίρισμα μπορεί να συζητηθεί σύμφωνα με τις απαιτήσεις του έργου.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε τον τροχό κυλίνδρων αλυσίδας άγκυρας CB/T 290-1995 και επιλέξτε τον τύπο 14 έως τον τύπο 68 σύμφωνα με τη ονομαστική διάμετρο της αλυσίδας άγκυρας.

Βήμα 2: Επιβεβαιώστε τη διάταξη του καταστρώματος, ειδικά το καλώδιο της αλυσίδας μεταξύ του χυτοχάλυβα πώματος της αλυσίδας της γκιλοτίνας και της αλυσίδας άγκυρας.

Βήμα 3: Επιβεβαιώστε εάν ο τροχός κυλίνδρου θα συγκολληθεί στο κατάστρωμα ή θα βουλωθεί στο θεμέλιο τοποθέτησης· η ενίσχυση του κατάστρωσης και οι λεπτομέρειες του βουλωτή / συγκόλλησης θα πρέπει να ακολουθούν το σχέδιο του σκάφους.

Βήμα 4: Επιβεβαιώστε την κατεύθυνση του μοχλού της αλυσίδας, τον τύπο του πώλησης της αλυσίδας, τη θέση του ανεμοθώρακα και εάν ο ρόλος απαιτείται για νέα κατασκευή, αντικατάσταση ή επισκευή.

Βήμα 5: Επιβεβαιώστε τις απαιτήσεις για το υλικό, τη διάταξη λιπαντικής του άξονα, την επεξεργασία της επιφάνειας και τυχόν απαιτήσεις από ανοξείδωτο χάλυβα ή γαλβανισμένο πριν από την προσφορά.

Βήμα 6: Επιβεβαιώστε το πεδίο εφαρμογής του πιστοποιητικού πριν από την παραγγελία: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κατηγορίας, επιθεώρηση μαρτύρων ή άλλη απαίτηση του έργου.

Βήμα 7: Παροχή ποσότητας, προορισμού παράδοσης, απαιτούμενου χρόνου παράδοσης, σχεδίου ΓΔ, σχεδίου εγκατάστασης και φωτογραφιών αναφοράς, εάν είναι διαθέσιμες.

Δομή

Cast steel roller wheel | Grease-lubricated shaft | Mild steel / C-Mn steel side wall | Deck welded or bolted mounting interface | Anchor chain contact groove | Chain direction guide arrangement | Shop primer or specified surface treatment

Πλεονεκτήματα της καθοδήγησης αλυσίδας και της μηχανικής

• Το προϊόν έχει σχεδιαστεί ως οδηγός αλυσίδας άγκυρας για τον έλεγχο της κατεύθυνσης.
• Ο ρόλος βοηθά στην καθοδήγηση της αλυσίδας άγκυρας αριστερά ή δεξιά στη διευθέτηση του καράβι, μειώνοντας την άμεση έλξη της αλυσίδας στις σταθερές δομές του καράβι.
• Ένας καλά λιπασμένος άξονας επιτρέπει στον τροχό να περιστρέφεται πιο ευέλικτα κατά την κίνηση της αλυσίδας, η οποία είναι σημαντική για την ομαλή διέλευση της αλυσίδας άγκυρας και την πρόσβαση συντήρησης.
• Το προϊόν μπορεί να τοποθετηθεί με ένα χυτοχάλυβα πώμα για την αλυσίδα της γκιλοτίνας και αγκυροβολητήρα άγκυρας, αλλά η πραγματική θέση θα πρέπει να ακολουθεί το σχέδιο GA του σκάφους και τη διάταξη του εξοπλισμού του καταστρώματος.
• Το παρεχόμενο εύρος μεγεθών από τον τύπο 14 έως τον τύπο 68 επιτρέπει την επιλογή κατά διάμετρο αλυσίδας αντί να χρησιμοποιείται ένας υπερμεγέθης οδηγός χωρίς να ελέγχεται η διαδρομή αλυσίδας.
• Η συγκόλληση με συγκόλληση ή με βίδες μπορεί να συζητηθεί ανάλογα με τη δομή του σκάφους. Η ενίσχυση του καταστρώματος, η πλακέτα τοποθέτησης, η ποιότητα του βρόχου και οι λεπτομέρειες συγκόλλησης θα πρέπει να επιβεβαιωθούν από το ναυπηγείο ή το γραφείο σχεδιασμού.
• Η προετοιμασία της επιφάνειας, όπως η εκρήγνυση Sa 2.5 και η εκκίνηση από επωξικό εργοστάσιο, βοηθούν στην προετοιμασία του προϊόντος για τα συστήματα επικάλυψης πλοίων, ενώ η τελική επικάλυψη θα πρέπει να ακολουθεί τις προδιαγραφές βαφής του δοχείου.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: CB/T 290-1995 → χρησιμοποιείται ως η κύρια αναφορά για το μοντέλο τροχού κυλίνδρων αγκυροδευτικής αλυσίδας, τις διαστάσεις και το βάρος.
• Τύπος προϊόντος: Ρολάρι αλυσίδας άγκυρας → οδηγός κατεύθυνσης αλυσίδας για τις ρυθμίσεις άγκυρας καταστρώματος, όχι πώμα αλυσίδας.
• Διάμετρος αλυσίδας: 12,5·68 mm → επιλέξτε τον τύπο τροχού κυλίνδρου σύμφωνα με το ονομαστικό μέγεθος της αλυσίδας άγκυρας στο σχέδιο του δοχείου.
• Θέση εγκατάστασης: ανάμεσα στο πώμα της αλυσίδας και το πώμα της άγκυρας → τυπική διάταξη όταν χρησιμοποιείται με πώμα της αλυσίδας της γκιλοτίνας από χυτοχάλυβα· η τελική θέση πρέπει να επιβεβαιώνεται με σχέδιο ΓΑ.
• Τύπος τοποθέτησης: συγκολλημένη στο κατάστρωμα ή βρόγχος → επιβεβαιώστε τη μέθοδο εγκατάστασης, το θεμέλιο και την ενίσχυση πριν από την παραγωγή.
• Υλικό τροχού: χυτοχάλυβα ZG230-450 σύμφωνα με την προμηθευόμενη προδιαγραφή → η ιχνηλασιμότητα του τελικού υλικού και το πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιώνονται πριν από την παραγγελία.
• Πλευρικό τοίχος / υλικό στήριξης: ήπιος χάλυβας ή χάλυβας C-Mn σύμφωνα με τις προδιαγραφές που παρέχονται → η πραγματική ποιότητα χάλυβα πρέπει να ακολουθεί τις απαιτήσεις του έργου.
• Ζύμωση άξονα: Ο καλά λιπασμένος άξονας → υποστηρίζει την ευέλικτη περιστροφή των κυλίνδρων και συμβάλλει στη μείωση της δυσκολίας συντήρησης.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρηκτική χρήση + επωξιοειδής εργοστασιακή βάσιμη ύλη, γυαλισμένη, γαλβανισμένη ή εξατομικευμένη → το τελικό σύστημα επικάλυψης πρέπει να επιβεβαιώνεται από τις προδιαγραφές του έργου.
• Απαιτούμενη πιστοποίηση: Διατίθεται ανάλογα με τις απαιτήσεις του έργου → πριν από την προσφορά πρέπει να επιβεβαιωθεί η έγκριση της τάξης ή η επιθεώρηση από μάρτυρες.

Πώς Λειτουργεί

Anchor chain moves from the windlass side → Chain contacts the rotating roller wheel → The well-greased shaft supports smooth wheel rotation → The roller guides the chain direction toward the chain stopper / chain lead route → The chain stopper provides holding or locking when required

Εφαρμογές

Small and medium ships | Deck anchor chain guide arrangements | Anchor windlass and chain stopper matching installations | Anchor recess positioning assistance | Newbuilding projects | Replacement and repair of deck chain guide equipment

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

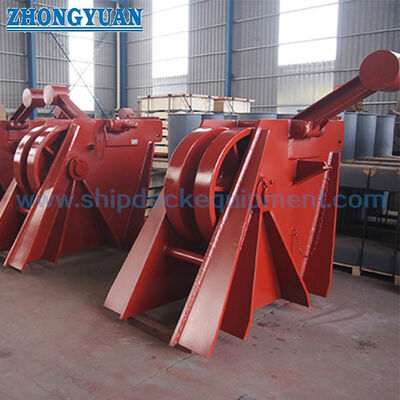

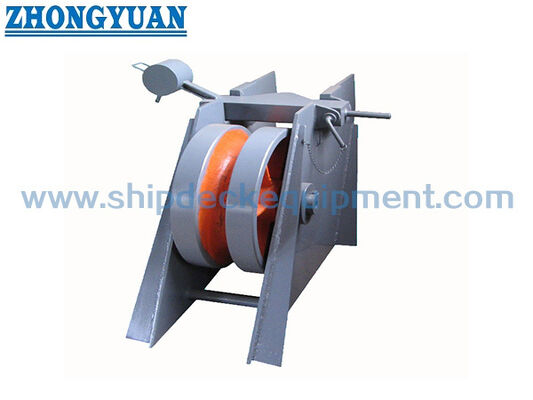

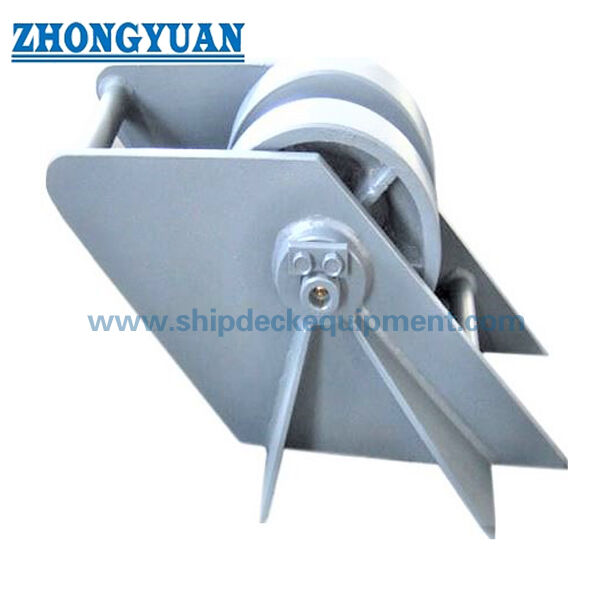

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ερώτηση 1: Είναι ο τροχός κυλίνδρων αλυσίδας άγκυρας CB/T 290 ένα πώμα αλυσίδας;

Α1: Όχι. Αυτό το προϊόν χρησιμοποιείται για να καθοδηγεί την κατεύθυνση της αλυσίδας άγκυρας και να υποστηρίζει την ομαλή κίνηση της αλυσίδας.Η κράτηση ή η κλειδαριά της αλυσίδας πρέπει να παρέχεται από το ταιριάζον πώμα αλυσίδας άγκυρας σύμφωνα με τη διάταξη του δοχείου..

Ε2: Πώς πρέπει να επιλέγεται ο σωστός τύπος τροχού κυλίνδρου;

Α2: Επιλέξτε τον τύπο ανάλογα με τη ονομαστική διάμετρο της αλυσίδας άγκυρας, την κατεύθυνση της κατεύθυνσης της αλυσίδας, τη διάταξη του καταστρώματος, τη θέση του πώματος της αλυσίδας, τη θέση του ανεμοθώρακα και τον διαθέσιμο χώρο εγκατάστασης.Ο προμηθευόμενος πίνακας παρέχει τις κύριες διαστάσεις και το βάρος για την αρχική επιλογή και προσφορά.
