Κλειδώματα αλυσίδας για αλυσίδες 17-68 χιλιοστών.

Στοπ αλυσίδας άγκυρας τύπου μπουλονωτού σκύλου για αλυσίδα 17–68 mm | Τύπος JIS F 2002, χυτοχάλυβας ή όλκιμος σίδηρος

Επισκόπηση προϊόντος

Αυτό το μπουλονωτό στοπ αλυσίδας άγκυρας τύπου σκύλου χρησιμοποιεί την ιδέα διάστασης και διάταξης τροχιάς του παλαιού συμπιεστή καλωδίου αλυσίδας τύπου σκύλου JIS F 2002, ενώ το σώμα μπορεί να παραδοθεί σε χυτοχάλυβα ή όλκιμο σίδηρο αντί για την αρχική βάση υλικού από χυτοσίδηρο. Η μονάδα ενσωματώνει τροχιά αλυσίδας, αρθρωτό σκύλο, πείρο άρθρωσης και πείρο ασφάλισης, και εγκαθίσταται σε προετοιμασμένο θεμέλιο με μπουλόνια αντί να συγκολλάται απευθείας το σώμα του στοπ στη δομή του καταστρώματος.

Το μπουλονωτό θεμέλιο είναι ένα βασικό χαρακτηριστικό για έργα όπου ολόκληρο το στοπ μπορεί να χρειαστεί να αφαιρεθεί για επιθεώρηση, επισκευή ή αντικατάσταση. Η σειρά μεγεθών που παρέχεται καλύπτει ονομαστικά μεγέθη 19 έως 68 για αλυσίδες άγκυρας από 17 έως 68 mm, με διατάξεις τροχιάς Κλάσης Α και Κλάσης Β που επιλέγονται σύμφωνα με την απαιτούμενη διέλευση συνδετήρα / συνδετήρα Kenter. Επειδή το προσφερόμενο υλικό σώματος έχει αλλάξει από την αρχική βάση υλικού, η τελική ποιότητα υλικού, τα μπουλόνια θεμελίωσης, η δομική καταλληλότητα, η βάση φορτίου, το πεδίο επιθεώρησης και η αποδοχή πρέπει να ακολουθούν το εγκεκριμένο σχέδιο και την προδιαγραφή του έργου.

Γρήγορες προδιαγραφές

• Εγκατάσταση: στήριξη με μπουλόνια στο θεμέλιο → επιτρέπει την αφαίρεση ολόκληρου του στοπ χωρίς να κόβεται το σώμα από το θεμέλιο του καταστρώματος, υπό την προϋπόθεση του εγκεκριμένου σχεδιασμού μπουλονιών και θεμελίωσης.

• Βάση σχεδιασμού: γεωμετρία συμπιεστή καλωδίου αλυσίδας τύπου σκύλου JIS F 2002 → χρησιμοποιείται ως παλαιά αναφορά διάστασης και διάταξης αντί για δήλωση μη αλλαγμένης συμμόρφωσης υλικού.

• Επιλογές υλικού σώματος: χυτοχάλυβας ή όλκιμος σίδηρος → η ακριβής ποιότητα, οι μηχανικές ιδιότητες και η πιστοποίηση υλικού πρέπει να επιβεβαιωθούν για το έργο.

• Εύρος ονομαστικού μεγέθους: 19 έως 68 → αντιστοιχεί σε ισχύουσες διαμέτρους αλυσίδας άγκυρας από 17 έως 68 mm στον παρεχόμενο πίνακα διαστάσεων.

• Διάταξη κλάσης: Κλάση Α / Κλάση Β → επιλέγεται σύμφωνα με τον απαιτούμενο προσανατολισμό του συνδετήρα σύνδεσης ή Kenter μέσω της τροχιάς της αλυσίδας.

• Διάταξη λειτουργίας: αρθρωτός σκύλος + πείρος ασφάλισης → παρέχει άμεση μηχανική συγκράτηση στην τροχιά της αλυσίδας μετά την τοποθέτηση της αλυσίδας.

• Διεπαφή θεμελίωσης: το σώμα, τα μπουλόνια, η πλάκα θεμελίωσης και η τοπική ενίσχυση του καταστρώματος σχηματίζουν τη διαδρομή μεταφοράς φορτίου → όλα πρέπει να ελεγχθούν στο εγκεκριμένο σχέδιο εγκατάστασης.

• Μάζα αναφοράς: οι αρχικές τιμές παλαιού σχεδιασμού διατηρούνται μόνο στην Μηχανική Αναφορά Backend → η τελική μάζα του προϊόντος πρέπει να υπολογιστεί / επιβεβαιωθεί για το επιλεγμένο σώμα από χυτοχάλυβα ή όλκιμο σίδηρο.

Κύριες Τεχνικές Παράμετροι

Βασική επιλογή και διαστάσεις εγκατάστασης από την παρεχόμενη σειρά διαστάσεων τύπου JIS F 2002. Οι διαστάσεις είναι σε mm.

Οδηγός Επιλογής & Ερωτήσεων

• Βήμα 1: Επιβεβαιώστε τη μπουλονωτή διάταξη τύπου σκύλου JIS F 2002, ονομαστικό μέγεθος 19 έως 68, και Κλάση Α ή Κλάση Β σύμφωνα με την απαιτούμενη διέλευση συνδετήρα.

• Βήμα 2: Παρέχετε τη διάμετρο της αλυσίδας άγκυρας, την ποιότητα της αλυσίδας εάν είναι γνωστή, λεπτομέρειες συνδετήρα σύνδεσης / Kenter, τη θέση της κεντρικής γραμμής της αλυσίδας και τον απαιτούμενο προσανατολισμό του συνδετήρα μέσω της τροχιάς.

• Βήμα 3: Επιβεβαιώστε το υλικό σώματος: χυτοχάλυβας ή όλκιμος σίδηρος. Δηλώστε την απαιτούμενη ποιότητα υλικού, την απαίτηση χαμηλής θερμοκρασίας / κρούσης εάν υπάρχει, το επίπεδο πιστοποιητικού υλικού και την απαίτηση έγκρισης.

• Βήμα 4: Παρέχετε το εγκεκριμένο σχέδιο θεμελίωσης που δείχνει τη διάταξη των οπών μπουλονιών, την προδιαγραφή των μπουλονιών, την πλάκα θεμελίωσης, την ενίσχυση του καταστρώματος, το ύψος εγκατάστασης, την είσοδο της αλυσίδας και τον χώρο λειτουργίας.

• Βήμα 5: Επιβεβαιώστε το σύστημα επίστρωσης, την επιθεώρηση χύτευσης, τη διαστατική επιθεώρηση, την απαίτηση NDT, την ιχνηλασιμότητα υλικού, την τεκμηρίωση του κατασκευαστή και οποιοδήποτε πεδίο μαρτυρίας κλάσης / τρίτου μέρους.

• Βήμα 6: Παρέχετε ποσότητα, τύπο σκάφους, σκοπό νέας κατασκευής ή αντικατάστασης, θέση εγκατάστασης, προορισμό παράδοσης, απαιτούμενο χρόνο παράδοσης και φωτογραφίες υπάρχοντος εξοπλισμού όπου είναι διαθέσιμες.

Δομή

Σώμα από χυτοχάλυβα ή όλκιμο σίδηρο / τροχιά αλυσίδας | Αρθρωτός σκύλος | Πείρος άρθρωσης | Πείρος ασφάλισης | Ροδέλα | Σπαστό πείρο | Διεπαφή μπουλονιών θεμελίωσης | Προστατευτική επίστρωση που καθορίζεται από το έργο

Πλεονεκτήματα Μπουλονωτής Εγκατάστασης, Υλικού & Μηχανικής

• Η στήριξη με μπουλόνια στο θεμέλιο είναι το κύριο δομικό χαρακτηριστικό αυτού του σχεδιασμού και επιτρέπει την αφαίρεση ολόκληρου του στοπ για επισκευή ή αντικατάσταση στο εργαστήριο, υπό την προϋπόθεση ότι το θεμέλιο και η διάταξη των μπουλονιών παραμένουν κατάλληλα.

• Ο χυτοχάλυβας μπορεί να επιλεγεί όπου το έργο απαιτεί πιο ανθεκτικό χυτό σώμα και επιθεώρηση / ιχνηλασιμότητα ειδικά για το έργο. η ακριβής ποιότητα και τα κριτήρια αποδοχής πρέπει να συμφωνηθούν πριν από την κατασκευή.

• Ο όλκιμος σίδηρος μπορεί να επιλεγεί όπου προτιμάται χυτοσίδηρος με σφαιροειδή δομή. η ακριβής ποιότητα, οι μηχανικές ιδιότητες και η καταλληλότητα χρήσης πρέπει να επιβεβαιωθούν από την προδιαγραφή του έργου.

• Οι διατάξεις τροχιάς Κλάσης Α και Κλάσης Β προσαρμόζονται σε διαφορετικές διελεύσεις συνδετήρων σύνδεσης / Kenter και πρέπει να επιλέγονται από την πραγματική σύνδεση της αλυσίδας και όχι μόνο από την ονομαστική διάμετρο της αλυσίδας.

• Η τροχιά επαφής της αλυσίδας, οι ακμές του σκύλου και οι διεπαφές των πείρων πρέπει να είναι απαλλαγμένες από επιβλαβείς γρεζάκια, αιχμηρές τοπικές ακμές και παρεμβολές συναρμολόγησης που θα μπορούσαν να καταστρέψουν την αλυσίδα ή να εμποδίσουν τη σωστή ασφάλιση.

• Τα μπουλόνια θεμελίωσης, η πλάκα θεμελίωσης, η δομή του καταστρώματος και η τοπική ενίσχυση αποτελούν μέρος της διαδρομής μεταφοράς φορτίου. η μπουλονωτή εγκατάσταση θα πρέπει επομένως να εξεταστεί ως μια πλήρης δομική διεπαφή.

• Η αλλαγή του υλικού του σώματος δεν καθιστά από μόνη της ένα νέο SWL, φορτίο δοκιμής ή φορτίο θραύσης. Οποιαδήποτε βαθμολογία φορτίου, επαλήθευση σχεδιασμού ή απαίτηση δοκιμής πρέπει να βασίζεται στον εγκεκριμένο σχεδιασμό του έργου και στα κριτήρια αποδοχής.

Προσαρμοσμένα Χαρακτηριστικά

• Βάση Σχεδιασμού: Γεωμετρία παλαιού τύπου JIS F 2002 → διατηρείται για διαστατική συμβατότητα και μπουλονωτή διάταξη. δεν παρουσιάζεται ως μη αλλαγμένη συμμόρφωση υλικού.

• Τύπος Προϊόντος: Στοπ αλυσίδας άγκυρας τύπου σκύλου / συμπιεστής καλωδίου αλυσίδας → συσκευή στήριξης στο θεμέλιο για μηχανική ασφάλιση της αλυσίδας άγκυρας.

• Εγκατάσταση: Μπουλονωτό θεμέλιο → η διάταξη μπουλονιών, η πλάκα θεμελίωσης και η ενίσχυση του καταστρώματος πρέπει να επιβεβαιωθούν από το εγκεκριμένο σχέδιο.

• Ονομαστικό Μέγεθος: 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → επιλέγεται σύμφωνα με τη διάμετρο της αλυσίδας και το σχέδιο εγκατάστασης.

• Κλάση: Α ή Β → επιλέγεται σύμφωνα με τον προσανατολισμό διέλευσης του συνδετήρα σύνδεσης / Kenter.

• Υλικό Σώματος: Χυτοχάλυβας ή όλκιμος σίδηρος → η ακριβής ποιότητα και οι απαιτήσεις μηχανικών ιδιοτήτων πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

• Κατάσταση Υλικού: Ενημέρωση υλικού ειδικά για το έργο → η αρχική βάση υλικού JIS F 2002 δεν χρησιμοποιείται ως προσφερόμενο υλικό σώματος.

• Επιφανειακή Επεξεργασία: Εκτόξευση άμμου + θαλάσσια επίστρωση που καθορίζεται από το έργο → το τελικό σύστημα πρέπει να ακολουθεί το επιλεγμένο υλικό και την απαίτηση επίστρωσης του σκάφους / ναυπηγείου.

• Βαθμολογία Φορτίου: Προς επιβεβαίωση → δεν πρέπει να συναχθεί SWL, φορτίο δοκιμής ή φορτίο θραύσης από το ονομαστικό μέγεθος αλυσίδας ή τη μάζα αναφοράς παλαιού τύπου.

• Απαίτηση Πιστοποιητικού: Σύμφωνα με την απαίτηση του έργου → τα έγγραφα κατασκευαστή, υλικού, NDT ή κλάσης υπόκεινται στο συμφωνημένο πεδίο επιθεώρησης.

Πώς Λειτουργεί

Η αλυσίδα άγκυρας ευθυγραμμίζεται στην τροχιά της αλυσίδας → Ο αρθρωτός σκύλος περιστρέφεται πάνω από την αλυσίδα → Ο πείρος ασφάλισης και τα συγκρατητικά μέρη ασφαλίζουν τον σκύλο στην κλειστή θέση → Η κίνηση της αλυσίδας περιορίζεται μηχανικά μέσω του σώματος του στοπ και του μπουλονωτού θεμελίου → Τα συγκρατητικά μέρη απελευθερώνονται και ο σκύλος ανοίγει πριν συνεχιστεί η κίνηση της αλυσίδας

Εφαρμογές

Αντικατάσταση μπουλονωτών στοπ αλυσίδας άγκυρας τύπου σκύλου | Συστήματα αγκύρωσης που καθορίζονται από σχέδιο | Έργα ανακατασκευής που απαιτούν αφαιρούμενο εξοπλισμό στήριξης στο θεμέλιο | Εφαρμογές νέων κατασκευών όπου η μπουλονωτή διάταξη τύπου JIS F 2002 έχει εγκριθεί ειδικά

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποιητικά και έγγραφα επιθεώρησης μπορούν να διευθετηθούν σύμφωνα με την απαίτηση του έργου, τη συμφωνημένη ιχνηλασιμότητα υλικού, το πεδίο επιθεώρησης και τη διαδικασία έγκρισης της ταξινόμησης. Δεν περιλαμβάνονται αυτόματα εκτός εάν αναφέρεται στην παραγγελία.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

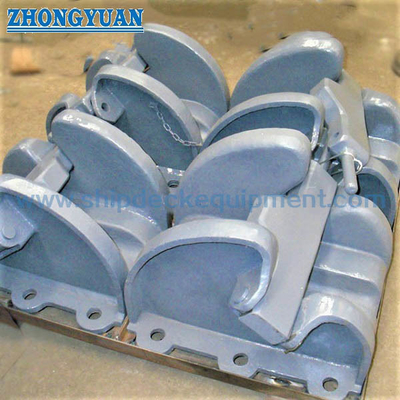

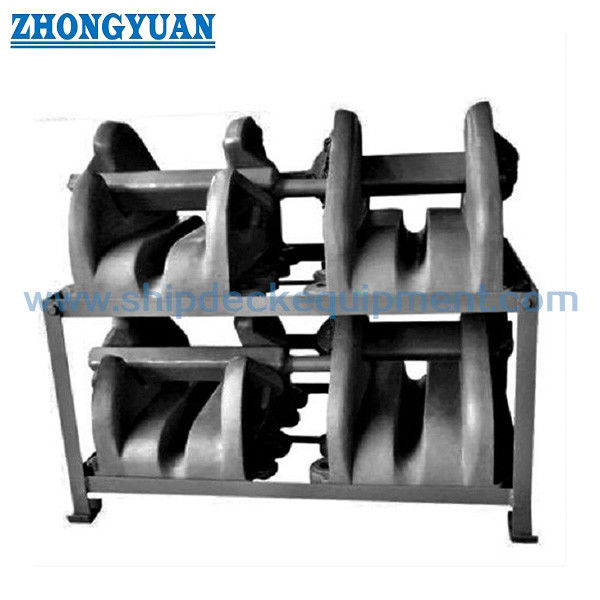

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Ποιο είναι το κύριο χαρακτηριστικό εγκατάστασης αυτού του στοπ αλυσίδας άγκυρας τύπου σκύλου;

Α1: Το σώμα είναι στερεωμένο σε ένα προετοιμασμένο θεμέλιο με μπουλόνια αντί να είναι μόνιμα συγκολλημένο στο κατάστρωμα. Αυτό επιτρέπει την αφαίρεση ολόκληρης της μονάδας για επιθεώρηση, επισκευή ή αντικατάσταση, υπό την προϋπόθεση του εγκεκριμένου σχεδιασμού θεμελίωσης και μπουλονιών.

Ε2: Μπορεί το σώμα να παραδοθεί σε χυτοχάλυβα ή όλκιμο σίδηρο;

Α2: Ναι, ως ειδική ενημέρωση υλικού για το έργο στην παλαιά γεωμετρία τύπου JIS F 2002. Η επιλεγμένη ποιότητα, οι μηχανικές ιδιότητες, η ποιότητα χύτευσης, η τεκμηρίωση υλικού και η δομική καταλληλότητα πρέπει να επιβεβαιωθούν πριν από την παραγωγή. Το τροποποιημένο υλικό δεν πρέπει να περιγράφεται ως μη αλλαγμένη συμμόρφωση υλικού JIS F 2002.

Ε3: Τι πληροφορίες απαιτούνται πριν από την προσφορά;

Α3: Επιβεβαιώστε ονομαστικό μέγεθος, διάμετρο αλυσίδας, Κλάση Α ή Β, λεπτομέρειες συνδετήρα, υλικό σώματος, ποιότητα υλικού, διάταξη μπουλονιών θεμελίωσης, υποστήριξη καταστρώματος, επίστρωση, πεδίο επιθεώρησης / πιστοποιητικού, ποσότητα και απαιτήσεις παράδοσης. Παρέχετε το σχέδιο εγκατάστασης ή αντικατάστασης όποτε είναι διαθέσιμο.

 παράδοση. Παρέχετε το σχέδιο θεμελίωσης με τη διάταξη μπουλονιών και τη δομική υποστήριξη.
