Επισκόπηση του προϊόντος

Το ASTM A27-70-36 χυτοσίδηρο μονό bitt bollard είναι μια συγκολλημένη δεξαμενή αγκυροβολίας που ταιριάζει για εσωτερικές ποταμικές φορτηγίδες, ρυμουλκήσεις, pushboats, μικρά πλοία υπηρεσίας και εργασιακές βάρκες.Χρησιμοποιείται με σχοινιά ή καλώδια για τη σύνδεση φορτηγών, ελέγχου και αγκυροβολίας, όπου προτιμάται μια μόνο κατακόρυφη θέση και ένα συμπαγές αποτύπωμα του καταστρώματος.

Το προμηθευόμενο εύρος καλύπτει 8 ίντσες και 10 ίντσες σε διαμορφώσεις με ένα μόνο bit, συμπεριλαμβανομένων των τετραγωνικών βάσεων βαρέων βαρών μέσω του καταστρώματος, στρογγυλής βάσης μέσω του καταστρώματος, στρογγυλής βάσης τύπου flush,και επιπλέον 8 σε τετραγωνική βάση που απαιτεί τελική επιβεβαίωση τύπου- ιχνηλασιμότητα υλικού, θερμική επεξεργασία, σταθερότητα χύτευσης, προετοιμασία ζώνης συγκόλλησης, εξέταση FEA, δοκιμή έλξης,και το πεδίο της επιθεώρησης ABS / κλάσης θα πρέπει να επιβεβαιωθεί σύμφωνα με τις απαιτήσεις του σχεδίου του σκάφους.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Χάλυβας χυθείας μονοβύθους → συμπαγές σημείο αγκυροβολίας για φορτηγά πλοία, ρυμουλκούμενα πλοία, εργοφόρα και μικρά ποταμικά πλοία.
• Ονομαστική διάμετρος μπιτ: 8 ίντσες και 10 ίντσες → ταιριάζει με την κοινή επιλογή υλικού καταστρώματος που βασίζεται σε ίντσες που χρησιμοποιείται στην αγορά εσωτερικών σκαφών της Βόρειας Αμερικής.
• Μορφές εγκατάστασης: βαρύ φορτίο με στρογγυλή βάση, στρογγυλή βάση με στρογγυλή βάση, στρογγυλή βάση με στρογγυλή βάση και επιλογή τετραγωνικής βάσης → επιλέξτε ανάλογα με την διείσδυση του καταστρώματος, τη διεπαφή συγκόλλησης και το σχέδιο αντικατάστασης.
• Κατηγορία υλικού: ASTM A27-70-36 C-Mn χυτοσίδηρος ή ισοδύναμος → θερμικά επεξεργασμένος χυτοσίδηρος με πιστοποιητικό υλικού και έκθεση μηχανικής δοκιμής σύμφωνα με το πεδίο εφαρμογής της παραγγελίας.
• Επιφάνεια επαφής με το σχοινί: ομαλή και απαλλαγμένη από επιβλαβείς τρύπες → συμβάλλει στη μείωση του κινδύνου κοπής του σχοινίου κατά τη διάρκεια της σύνδεσης, του ελέγχου και του χειρισμού της γραμμής αγκυρώσεως.
• Ελέγχος ποιότητας χύτευσης: μηχανική δοκιμή υλικού, αρχείο θερμικής επεξεργασίας, MT / PT / RT όταν απαιτείται → πορώσιος αέρος, ένταξη σκωρίας,οι ενδείξεις κάτω από την επιφάνεια ελέγχονται σύμφωνα με καθορισμένα κριτήρια αποδοχής.
• Υποστήριξη μηχανικής: Ο υπολογισμός της αντοχής FEA και η δοκιμή έλξης μπορούν να οργανωθούν όταν καθορίζονται → χρήσιμα για την αναθεώρηση της συγκέντρωσης στρες στη ρίζα bit, τη μετάβαση βάσης και τη διεπαφή συγκολλημένου καταστρώματος.
• Πεδίο εφαρμογής του πιστοποιητικού: Η έγκριση ABS / επιθεώρηση κλάσης και το πιστοποιητικό υλικού παραγωγής μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου → δεν αντιμετωπίζονται ως προεπιλεγμένα για κάθε παραγγελία.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε το απαιτούμενο μέγεθος μίας μπιτ: 8 ίντσες ή 10 ίντσες και παρέχετε το σχέδιο του δοχείου ή την αναφορά του ανταλλακτικού, εάν υπάρχει.

Βήμα 2: Επιβεβαιώστε τη μορφή εγκατάστασης: τετράγωνη βάση, στρογγυλή βάση, διάπλευρο κατάστρωμα, βαρύ διάπλευρο κατάστρωμα, τύπου χύσης ή άλλη διάταξη κατάστρωσης.

Βήμα 3: Επιβεβαίωση του τύπου του σκάφους εφαρμογής: φορτηγίδα εσωτερικού ποταμού, ρυμουλκούμενο σκάφος, έλκυση σκάφους, εργασιακό σκάφος, μικρό σκάφος υπηρεσίας ή άλλη εφαρμογή για θαλάσσιο κατάστρωμα.

Βήμα 4: Επιβεβαιώστε τη βάση φόρτωσης πριν από την παραγωγή: το προβλεπόμενο μέγεθος γραμμής / καλωδίου, το MBL σχοινιού εάν είναι γνωστό, ο συντελεστής ασφάλειας σχεδιασμού, το απαιτούμενο SWL εάν ορίζεται, η απαίτηση δοκιμής έλξης και το σχέδιο ενίσχυσης του καταστρώματος.

Βήμα 5: Επιβεβαίωση του υλικού και των απαιτήσεων επιθεώρησης: ASTM A27-70-36 ή ισοδύναμο, θερμική επεξεργασία, μηχανική δοκιμή υλικού, περιοχή MT/PT/RT και κριτήρια αποδοχής.

Βήμα 6: Επιβεβαιώστε την επεξεργασία της επιφάνειας, την επικάλυψη μετά την συγκόλληση, την ποσότητα, τον προορισμό παράδοσης, τον απαιτούμενο χρόνο παράδοσης, το πεδίο ελέγχου ABS / κατηγορίας και το απαιτούμενο πακέτο πιστοποιητικών.

Δομή

Cast steel single bitt body | Smooth rope-contact post | Square or round base | Thru-deck or flush welded installation | Weld-preparation area | Heat-treated casting | Optional inspection and pull-test arrangement

Πλεονεκτήματα της χύτευσης, της συγκόλλησης και της μηχανικής

• Το ASTM A27-70-36 ή ισοδύναμος χυτοχάλυβας είναι κατάλληλο για χυτοχάλυβα θαλάσσιου καταστρώματος όπου απαιτείται ένα συμπαγές σχήμα, συγκολλητή βάση και ελεγχόμενες μηχανικές ιδιότητες.
• Η βάση μεταφοράς και οι περιοχές αλλαγής ακτίνας είναι σχεδιασμένες για να είναι ομαλές, ώστε να μειώνεται η τοπική συγκέντρωση άγχους και να αποφεύγονται οι κοφτερές άκρες που μπορεί να βλάψουν το σχοινί αγκυροβολίας.
• Η θερμική επεξεργασία και η μηχανική δοκιμή του υλικού υποστηρίζουν τη σταθερότητα της αντοχής· η πραγματική δέσμη πιστοποιητικών θα πρέπει να ακολουθεί την παραγγελία αγοράς και το πεδίο της επιθεώρησης.
• Η πορώστεια του αερίου, οι ενσωματώσεις σκωρίας και οι ενδείξεις υποεπιφανειακής χύτευσης ελέγχονται εντός συμφωνημένων κριτηρίων αποδοχής.Η σελίδα αποφεύγει σκόπιμα τους ισχυρισμούς μηδενικών ελαττωμάτων επειδή τα θαλάσσια χύτευμα ελέγχονται από το επίπεδο αποδοχής.
• Το MT ή το PT μπορεί να εφαρμοστεί σε προσβάσιμες επιφάνειες και η εξέταση RT / ακτινογραφίας μπορεί να οργανωθεί για κρίσιμες περιοχές όπου η δύναμη συγκεντρώνεται, όπως η ρίζα bit και η μετάβαση βάσης, όταν απαιτείται.
• Η συγκολλησιμότητα εξαρτάται από την κατάσταση του χύτευσης, την προετοιμασία της ζώνης συγκόλλησης, το υλικό του καταστρώματος, το WPS του ναυπηγείου και τις απαιτήσεις της τάξης.και επιθεώρηση μετά την συγκόλληση πρέπει να επιβεβαιώνεται από το ναυπηγείο ή τον μηχανικό του έργου.
• Ο υπολογισμός της αντοχής FEA μπορεί να χρησιμοποιηθεί για την επανεξέταση της κατανομής των πιέσεων γύρω από το μονοβάτιο, τη μετάβαση βάσης, την διείσδυση του καταστρώματος,και διεπαφή συγκόλλησης όταν το έργο απαιτεί τεχνική επαλήθευση.
• Η δοκιμή έλξης μπορεί να οργανωθεί σύμφωνα με τις απαιτήσεις του έργου· η κατεύθυνση έλξης, το φορτίο δοκιμής, ο χρόνος κράτησης, τα κριτήρια αποδοχής και η απαίτηση μαρτύρων πρέπει να καθορίζονται πριν από την παραγωγή.

Προσαρμοσμένα χαρακτηριστικά

• Τύπος προϊόντος: Μονόποδης στύλος → ένα κατακόρυφο στύλο για συμπαγή αγκυροβόληση, έλεγχο και χειρισμό γραμμών βαρκούρας.
• Στόχος εφαρμογής: Βαρκάδες εσωτερικού ποταμού / ρυμουλκούμενα σκάφη / έλκοντες σκάφη / εργασιακές βάρκες → κατάλληλες για την αγορά των πλοίων εσωτερικής ναυσιπλοΐας της Βόρειας Αμερικής και της Αμερικής, όταν επιβεβαιώνεται από το σχέδιο πλοίου.
• Υλικό: ASTM A27-70-36 χυτοχάλυβα C-Mn ή ισοδύναμο → η τελική ισοδυναμία υλικού και η διατύπωση του πιστοποιητικού πρέπει να επιβεβαιώνονται πριν από την παραγγελία.
• Εγκατάσταση: Διαμεσοδέκτης ή συγκολλημένη διάταξη → διείσδυση στο κατάστρωμα, μήκος συγκόλλησης, δομή υποστήριξης και ενίσχυση πρέπει να ταιριάζουν με το σχέδιο του σκάφους.
• Επεξεργασία επιφάνειας: Αμμοκροτήση σύμφωνα με τα δεδομένα που παρέχονται → η τελική επικάλυψη συνήθως ακολουθεί τις προδιαγραφές της βαφής του ναυπηγείου μετά την εγκατάσταση.
• Ελέγχος ποιότητας χύτευσης: Έλεγχος της πορώδους φύσης/συμμετάληψης σκουπιδιών εντός καθορισμένων κριτηρίων → MT, PT ή RT μπορούν να επιλεγούν σύμφωνα με το σχέδιο επιθεώρησης.
• Επισκόπηση FEA: Διατίθεται σύμφωνα με τις απαιτήσεις του έργου → χρησιμοποιείται για την αξιολόγηση της συγκέντρωσης στρες και της μεταβατικής βάσης, όχι ως υποκατάστατο της έγκρισης κατηγορίας.
• Δοκιμή σύρσης: Διαθέσιμη σύμφωνα με τις απαιτήσεις του έργου → η τιμή φορτίου και η μέθοδος δοκιμής πρέπει να επιβεβαιώνονται από τον πελάτη, το ναυπηγείο ή την κοινωνία κατηγορίας.
• Απαιτήσεις πιστοποιητικού: Πιστοποιητικό υλικού εργοστασίου, έκθεση δοκιμής, έγκριση ABS / επιθεώρηση κλάσης σύμφωνα με το πεδίο εφαρμογής της παραγγελίας → η διαθεσιμότητα πιστοποιητικού υπόκειται στη διαδικασία έγκρισης έργου.

Πώς Λειτουργεί

Η γραμμή αγκυροβολίας ή το σύρμα πλησιάζει το ενιαίο bit → Η γραμμή περιστρέφεται γύρω από το ομαλό σιδηρουργικό πόστο → Σύνδεση, έλεγχοςή η δύναμη αγκυροβολίας μεταφέρεται μέσω του χυτού σώματος και της συγκολλημένης βάσης → Το φορτίο κατανέμεται στη δομή του ενισχυμένου καταστρώματος σύμφωνα με το σχέδιο του σκάφους

Εφαρμογές

US inland river barges | Towboats and pushboats | Workboats | Small service vessels | Harbor craft | River mooring stations | Barge coupling and checking line handling | Newbuilding and replacement deck hardware projects

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

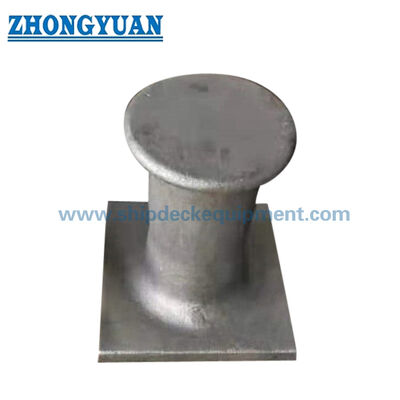

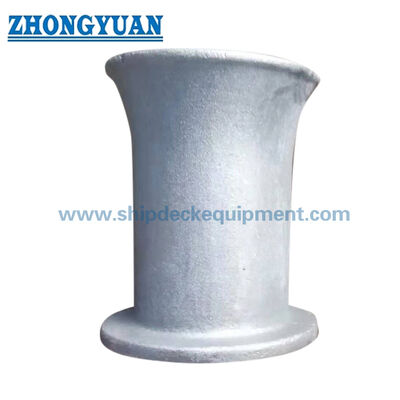

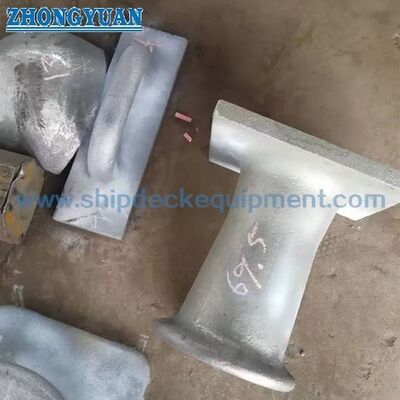

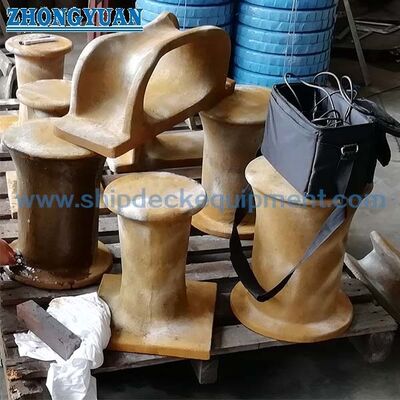

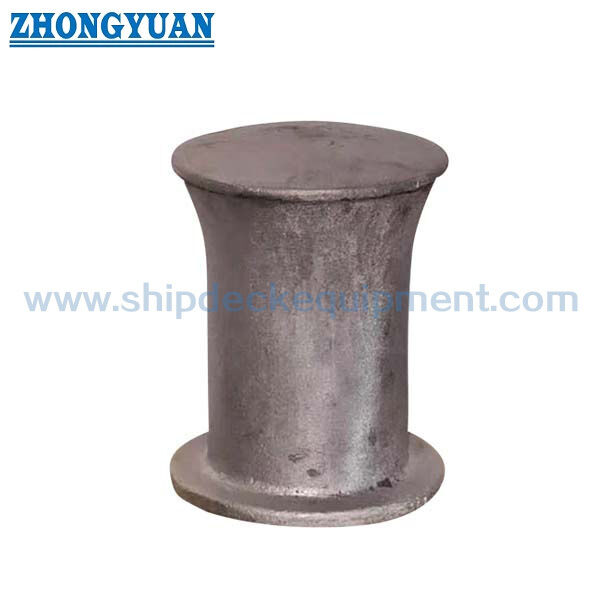

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Πώς πρέπει να επιλέξει ένας πελάτης μεταξύ των μονοβιντ δοχείων τύπου "thru-deck" και "flush"?

Α1: Η επιλογή πρέπει να ακολουθεί τη διάταξη του καταστρώματος του σκάφους.Σχεδιασμοί τύπου Flush χρησιμοποιούνται όταν η διεπαφή του καταστρώματος και η ανοικτή θέση κάτω απαιτούν μια πιο συμπαγή συγκολλημένη διάταξηΗ τελική επιλογή θα πρέπει να επιβεβαιώνεται από το σχέδιο του καταστρώματος, τις λεπτομέρειες ενίσχυσης και τις απαιτήσεις εγκατάστασης στο ναυπηγείο.

Ε2: Είναι ο χυτοχάλυβας ASTM A27-70-36 κατάλληλος για συγκόλληση σε κατάστρωμα φορτηγών ή εργασιακών σκαφών;

Α2: Το ASTM A27-70-36 είναι ένα χυτοχάλυβα υλικό που χρησιμοποιείται για αυτόν τον τύπο υλικού καταστρώματος, αλλά η αποδοχή συγκόλλησης εξαρτάται από την κατάσταση της επιφάνειας χύτευσης, την προετοιμασία της ζώνης συγκόλλησης, το υλικό χάλυβα καταστρώματος, το WPS,απαίτηση προθέρμανσηςΟι λεπτομέρειες της διαδικασίας συγκόλλησης πρέπει να επιβεβαιώνονται πριν από την εγκατάσταση.

Ε3: Ο προμηθευμένος πίνακας παραμέτρων καθορίζει το στρογγυλό SWL;

Α3: Όχι. Ο παρεχόμενος πίνακας παρέχει περιγραφές μοντέλου, βασικές διαστάσεις και βάρη.και βάση έγκρισης πρέπει να επιβεβαιώνονται με σχέδιο σχεδίου ή μηχανικό υπολογισμό πριν χρησιμοποιηθούν για επιλογή ή πιστοποίηση.
