Κλειστό τσοκ από χυτό χάλυβα για αμερικανικές φορτηγίδες εσωτερικής ναυσιπλοΐας | Οδηγός σχοινιού πρόσδεσης ASTM A27-70-36

Επισκόπηση προϊόντος

Το κλειστό τσοκ από χυτό χάλυβα ASTM A27-70-36 είναι ένας οδηγός σχοινιού πρόσδεσης στο κατάστρωμα που αναπτύχθηκε για αμερικανικές φορτηγίδες εσωτερικής ναυσιπλοΐας, σκάφη εργασίας ποταμού, μικρά πλοία εξυπηρέτησης και παρόμοια πλοία που δραστηριοποιούνται στην αγορά της Αμερικής. Παρέχει μια κλειστή δίοδο με σχοινί για να διατηρείται η γραμμή ή το σύρμα πρόσδεσης κοντά στο κατάστρωμα και να καθοδηγείται η γραμμή μέσα από μια λεία επιφάνεια επαφής από χυτό χάλυβα κατά τη διάρκεια της πρόσδεσης της φορτηγίδας, της μετατόπισης και των εργασιών χειρισμού του καταστρώματος.

Αυτή η σελίδα καλύπτει τα κλειστά μεγέθη τσοκ 480, 490 και 14 με διαστάσεις βασισμένες σε ίντσες. Το σώμα του τσοκ διατίθεται από χυτοσίδηρο C-Mn ASTM A27 Grade 70-36 ή ισοδύναμο, με θερμική επεξεργασία και έλεγχο ποιότητας χύτευσης σύμφωνα με την απαίτηση παραγγελίας. Η δοκιμή μαγνητικών σωματιδίων, η δοκιμή διείσδυσης βαφής, ο υπολογισμός αντοχής και η δοκιμή έλξης μπορούν να διευθετηθούν όταν ο πελάτης καθορίζει το πεδίο επιθεώρησης, την κατεύθυνση φόρτωσης και τα κριτήρια αποδοχής.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Χυτό ατσάλι κλειστό τσοκ → κλειστό σχοινί ή συρμάτινο οδηγός για διατάξεις πρόσδεσης αμερικανικών φορτηγίδων και μικρών σκαφών.
• Τυπική αγορά: φορτηγίδες εσωτερικής ναυσιπλοΐας, βάρκες εργασίας και μικρά πλοία των ΗΠΑ και της Αμερικής → δεν τοποθετούνται ως μεγάλα ποντοπόρα πλοία χωρίς επαλήθευση έργου.
• Μοντέλα: 480 / 490 / 14 → μεγέθη διαστάσεων τριών ιντσών που χρησιμοποιούνται συνήθως για 9 in, 12 in και 14 σε κλειστές διατάξεις τσοκ.
• Καθαρό άνοιγμα: 6 × 12 ίντσες, 8 × 16 ίντσες και 9,38 × 18,75 ίντσες → σημείο επιλογής κλειδιού για επιβεβαίωση διέλευσης γραμμής και διάταξης καταστρώματος.
• Υλικό: Χυτός χάλυβας ASTM A27 Grade 70-36 ή ισοδύναμο → κατάλληλο για εξαρτήματα καταστρώματος από χυτό ανθρακούχο χάλυβα, όταν το έργο δέχεται αυτήν την ποιότητα υλικού.
• Εύρος βάρους: 176–725 lb (80–329 kg) → χρήσιμο για χειρισμό, εκτίμηση φορτίου και προγραμματισμό εγκατάστασης ναυπηγείου.
• Επεξεργασία επιφάνειας: αμμοβολή ως παρεχόμενη αναφορά → τελικό χρώμα, γυμνή συγκολλήσιμη επιφάνεια ή άλλο φινίρισμα πρέπει να επιβεβαιωθεί πριν από την παραγγελία.
• Ποιοτικός έλεγχος: η μηχανική δοκιμή υλικού, το αρχείο θερμικής επεξεργασίας, η επιθεώρηση MT / PT, ο υπολογισμός αντοχής και η δοκιμή έλξης μπορούν να κανονιστούν σύμφωνα με το αντικείμενο του έργου.

Βασικές Τεχνικές Παράμετροι

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε το μοντέλο: 480, 490, 14 ή προσαρμοσμένο κλειστό τσοκ βάσει σχεδίου.

Βήμα 2: Επιβεβαιώστε τον τύπο και την εφαρμογή του σκάφους: Αμερικανική φορτηγίδα εσωτερικής ναυσιπλοΐας, σκάφος εργασίας, μικρό σκάφος ή εξοπλισμός καταστρώματος αντικατάστασης.

Βήμα 3: Επιβεβαιώστε τη διαδρομή σχοινιού ή σύρματος, το μέγεθος της γραμμής, την απαίτηση καθαρού ανοίγματος, τη διάταξη του καταστρώματος και εάν η γραμμή πρέπει να διατηρείται χαμηλά κοντά στο κατάστρωμα.

Βήμα 4: Επιβεβαιώστε τη θέση εγκατάστασης, το πάχος της πλάκας καταστρώματος, τη διεπαφή συγκόλλησης, την τοπική ενίσχυση και τον διαθέσιμο χώρο γύρω από το τσοκ.

Βήμα 5: Επιβεβαιώστε το υλικό και το πεδίο επιθεώρησης: ASTM A27-70-36 ή ισοδύναμο, θερμική επεξεργασία, πιστοποιητικό υλικού, MT / PT, υπολογισμός αντοχής, δοκιμή έλξης και απαίτηση έγκρισης ABS.

Βήμα 6: Επιβεβαιώστε την επεξεργασία επιφάνειας, την ποσότητα, τον προορισμό παράδοσης, τον απαιτούμενο χρόνο παράδοσης, το σχέδιο ή τη φωτογραφία και τυχόν κριτήρια αποδοχής που αφορούν τον πελάτη.

Δομή

Μονοκόμματο χυτό ατσάλι κλειστό σώμα | Ομαλό άνοιγμα επαφής με σχοινί | Βάση συγκολλημένη στο κατάστρωμα | Στρογγυλεμένο άκρο εισόδου | Ενισχυμένο πλευρικό τοίχωμα γύρω από τη δίοδο σχοινιού | Θερμικά επεξεργασμένος χυτός χάλυβας | Αμμοβολή ή καθορισμένο φινίρισμα επιφάνειας

Πλεονεκτήματα χύτευσης, δοκιμής και μηχανικής

• Ως υλικό αναφοράς χρησιμοποιείται ο χυτός χάλυβας ASTM A27 Grade 70-36 ή ισοδύναμο, με θερμική επεξεργασία και το πεδίο μηχανικών δοκιμών επιβεβαιωμένα σύμφωνα με την παραγγελία αγοράς.
• Το κλειστό σώμα του τσοκ χυτεύεται ως ενσωματωμένος οδηγός σχοινιού, μειώνοντας τις αιχμηρές κατασκευασμένες αρθρώσεις γύρω από το άνοιγμα επαφής σχοινιού.
• Οι επιφάνειες που έρχονται σε επαφή με το σχοινί επικαλύπτονται και λειαίνονται μετά τη χύτευση για να αφαιρεθούν τα γρέζια που μπορεί να καταστρέψουν τα σχοινιά πρόσδεσης ή το σύρμα κατά τη λειτουργία.
• Η ποιότητα χύτευσης μπορεί να ελεγχθεί μέσω οπτικής επιθεώρησης, ελέγχου διαστάσεων, επανεξέτασης αρχείων θερμικής επεξεργασίας και μηχανικής δοκιμής υλικού.
• Μπορεί να διευθετηθεί δοκιμή μαγνητικών σωματιδίων ή δοκιμή διείσδυσης βαφής όταν απαιτείται. RT / UT ή άλλες μέθοδοι NDE θα πρέπει να προσδιορίζονται εάν απαιτείται εσωτερική επιθεώρηση ευρωστίας.
• Ο υπολογισμός αντοχής ή η αναθεώρηση FEA μπορεί να προετοιμαστεί για έγκριση έργου όταν ο πελάτης παρέχει κατεύθυνση φορτίου, φορτίο γραμμής, κατάσταση υποστήριξης καταστρώματος και σχέδιο εγκατάστασης.
• Η δοκιμή έλξης μπορεί να διευθετηθεί σύμφωνα με το καθορισμένο από τον πελάτη φορτίο δοκιμής, την κατεύθυνση φόρτωσης, τη διάταξη του εξαρτήματος και τα κριτήρια αποδοχής επιθεώρησης.
• Το προϊόν είναι γραμμένο για αμερικανική χρήση υλικού καταστρώματος φορτηγίδων και μικρών σκαφών, αποφεύγοντας μη υποστηριζόμενες αξιώσεις για φορτία αγκυροβολίας μεγάλων ποντοπόρων πλοίων.

Προσαρμοσμένα χαρακτηριστικά

• Κατηγορία προϊόντος: Χυτό ατσάλι κλειστό τσοκ → κλειστό σχοινί ή συρμάτινο οδηγός για εξοπλισμό πρόσδεσης στο κατάστρωμα φορτηγίδων.
• Κύρια εφαρμογή: Φορτηγίδες εσωτερικών χερσαίων ΗΠΑ και Αμερικής / μικρά σκάφη → κατάλληλα όπου απαιτούνται διαστάσεις αμερικανικού καταστρώματος με βάση τις ίντσες.
• Εύρος μοντέλου: 480 / 490 / 14 → επιλέξτε με καθαρό άνοιγμα, διαθέσιμο χώρο στο κατάστρωμα και σχέδιο σκάφους.
• Βαθμός υλικού: ASTM A27 Βαθμός 70-36 ή ισοδύναμο → C-Mn αναφορά υλικού από χυτό χάλυβα για εξαρτήματα χυτού καταστρώματος.
• Φινίρισμα επιφάνειας: Αμμοβολή → τελική επίστρωση, γυμνό συγκολλήσιμο φινίρισμα ή άλλη επεξεργασία επιφάνειας πρέπει να επιβεβαιωθεί από τον πελάτη.
• Επιθεώρηση: Διατίθεται δοκιμή υλικού, αρχείο θερμικής επεξεργασίας, MT / PT, υπολογισμός αντοχής και δοκιμή έλξης → τα ακριβή κριτήρια αποδοχής πρέπει να επιβεβαιωθούν πριν από την προσφορά.
• Πεδίο εφαρμογής πιστοποιητικού: Η έγκριση ABS και το πιστοποιητικό υλικού Mill's είναι διαθέσιμα σύμφωνα με την παραγγελία → η έγκριση τάξης και η επιθεώρηση μάρτυρα υπόκεινται σε απαίτηση έργου.
• Δεδομένα φόρτωσης: Προς επιβεβαίωση → στον παρεχόμενο πίνακα παραμέτρων δεν δηλώνεται κανένα SWL, MBL, φορτίο απόδειξης ή δοκιμαστικό φορτίο.

Πώς λειτουργεί

Η γραμμή ή το σύρμα πρόσδεσης πλησιάζει το τάκο καταστρώματος → Η γραμμή διέρχεται από το κλειστό άνοιγμα από χυτό χάλυβα → Ομαλή στρογγυλεμένη επιφάνεια επαφής καθοδηγεί τη γραμμή και τη βοηθά να διατηρείται κοντά στο επίπεδο του καταστρώματος → Η τοπική δύναμη μεταφέρεται μέσω του χυτού σώματος και της συγκολλημένης βάσης στη δομή του καταστρώματος → Η επιθεώρηση, η επισκευή και η επικάλυψη ολοκληρώνονται σύμφωνα με τη διαδικασία του ναυπηγείου

Εφαρμογές

Αμερικανικές φορτηγίδες εσωτερικής ναυσιπλοΐας | Ποταμόπλοια | Εξοπλισμός καταστρώματος ρυμουλκών | Σκάφη εργασίας | Μικρά πλοία εξυπηρέτησης | Σταθμοί ελλιμενισμού φορτηγίδων | Εξαρτήματα καταστρώματος αντικατάστασης της αγοράς της Αμερικής

Πιστοποιήσεις & Πλεονεκτήματα

Η έγκριση ABS, το πιστοποιητικό υλικού Mill's, η αναφορά NDT, η αναφορά υπολογισμού αντοχής και η αναφορά δοκιμής έλξης μπορούν να κανονιστούν σύμφωνα με την απαίτηση του έργου, το πεδίο επιθεώρησης και τη διαδικασία έγκρισης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers — διαθέσιμο μόνο όταν καθορίζεται και υπόκειται σε απαίτηση έργου / έγκριση κατηγορίας.

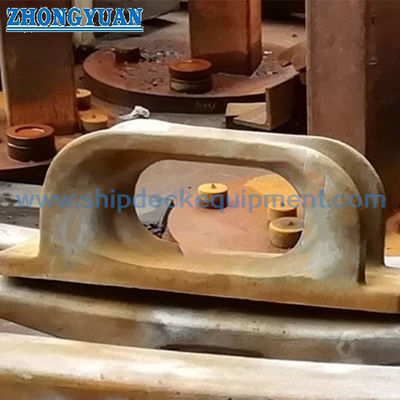

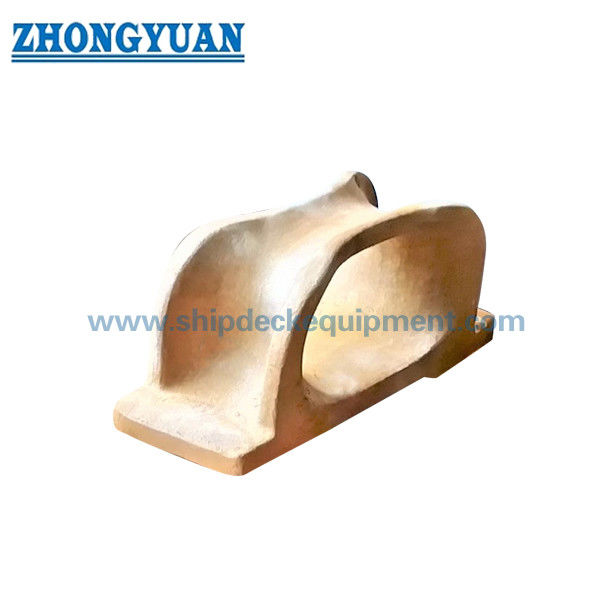

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Είναι αυτό το κλειστό τσοκ από χυτό χάλυβα κατάλληλο για όλα τα πλοία;

A1: Όχι. Αυτή η σελίδα επικεντρώνεται σε αμερικανικές φορτηγίδες εσωτερικής ναυσιπλοΐας, σκάφη εργασίας, μικρά σκάφη και παρόμοιο εξοπλισμό καταστρώματος της αγοράς της Αμερικής. Για μεγάλα ποντοπόρα πλοία, ο σχεδιαστής του σκάφους θα πρέπει να επιβεβαιώσει το φορτίο, το μέγεθος του σχοινιού, τη βάση, το ισχύον πρότυπο και την απαίτηση κατηγορίας πριν από την επιλογή.

Ε2: Πώς πρέπει να επιλεγεί το Μοντέλο 480, 490 ή 14;

A2: Επιλέξτε με καθαρό άνοιγμα, γραμμή πρόσδεσης ή διαδρομή καλωδίων, διαθέσιμο χώρο στο κατάστρωμα, σχέδιο εγκατάστασης και απαίτηση αντικατάστασης. Το μοντέλο 480 παρέχει διάφανο άνοιγμα 6 × 12, το μοντέλο 490 παρέχει διάφανο άνοιγμα 8 × 16 και το μοντέλο 14 παρέχει διάφανο άνοιγμα 9,38 × 18,75.

Ε3: Τι επιθεώρηση ή δοκιμή μπορεί να παρασχεθεί;

A3: Η μηχανική δοκιμή υλικού, το αρχείο θερμικής επεξεργασίας, η δοκιμή μαγνητικών σωματιδίων, η δοκιμή διείσδυσης βαφής, ο υπολογισμός αντοχής και η δοκιμή έλξης μπορούν να κανονιστούν σύμφωνα με το εύρος της παραγγελίας. Το φορτίο δοκιμής, η κατεύθυνση φόρτωσης, τα κριτήρια αποδοχής και η απαίτηση επιθεώρησης μάρτυρα θα πρέπει να επιβεβαιωθούν πριν από την προσφορά.
