125×250 χιλιοστών Τείχος Δύο Μισών. CB/T 169-2011 Τύπος Β Ζυγισμένος Τύχος για το κατάστρωμα πλοίων.
Λεπτομέρειες:
| Τόπος καταγωγής: | ΚΙΝΑ |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
| Έγγραφο: | Marine Inclined Bollard GB ...65.pdf |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | CB/T 169-2011 | Ονομαστικές διαμέτρους: | 125 / 160 / 200 / 250 mm |
|---|---|---|---|
| Υλικό: | Ήπιος χάλυβας Ανοξείδωτο | βάρος: | 32,7 - 162,7 κιλά |
| Επεξεργασία Επιφανειών: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, Ζυγισμένο, γυαλισμένο, διαθέσι | Πιστοποιητικά ταξινόμησης: | Ειδικότερα, οι εν λόγω εταιρείες πρέπει να είναι αρμόδιες για την εκτέλεση των καθηκόντων που τους α |
| Επισημαίνω: | ΜΒ 556 που στέλνει και θαλάσσιος στυλίσκος τύπων χειρισμού,ΜΒ 556 που στέλνει και στυλίσκος πρόσδεσης τύπων χειρισμού,θαλάσσιος στυλίσκος του BV |
||
Περιγραφή προϊόντων

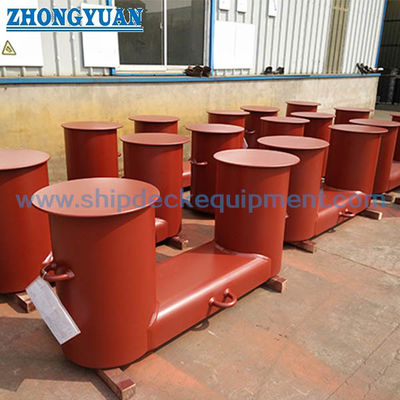

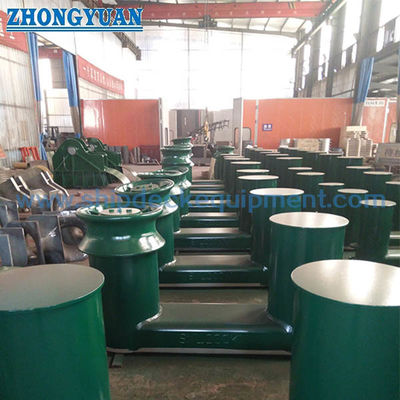

125×250 χιλιοστών Τείχος Δύο Μισών. CB/T 169-2011 Τύπος Β Ζυγισμένος Τύχος για το κατάστρωμα πλοίων.
Επισκόπηση του προϊόντος
Το CB/T 169-2011 τύπου Β κλίσης διπλού μπιτ είναι σχεδιασμένο για εφαρμογές αγκυροβολής πλοίων μεσαίας έως βαριάς χωρητικότητας.
Η κλίση της διπλής δομής αυξάνει την τριβή και αποτρέπει την ολίσθηση του σχοινιού ή την τυχαία απελευθέρωση κατά την κίνηση του σκάφους.
Χρησιμοποιείται ευρέως σε φορτηγά πλοία, φορτηγίδες και πλοία λιμενικής υπηρεσίας που απαιτούν σταθερές και υψηλές επιδόσεις αγκυροβολίας φορτίου.
Γρήγορες προδιαγραφές
- Ονομαστική διάμετρος: 125×250 mm → Καθορίζει τη συμβατότητα σχοινιού
- Τύπος: Τύπος Β (διπλή πλάκα βάσης) → Βελτιωμένη κατανομή φορτίου και δομική σταθερότητα
- Διάστημα SWL: 19,5 ̇ 59 kN → Αναφορά χωρητικότητας φορτίου
- Δομή: Δύο κλίση βιτ → Αντιστρέψιμη λαβή σχοινιού
- Υλικό: Χάλυβας C-Mn / Χάλυβας ανοξείδωτης → Δυνατότητα και αντοχή στη διάβρωση
- Επιφάνεια: Sa2,5 + επικάλυψη με επωξείδιο → προστασία από τη διάβρωση στη θάλασσα
- Εγκατάσταση: Ζυγισμένη βάση → Μεταφορά ισχυρού φορτίου στο κατάστρωμα
- Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών
Βασικές τεχνικές παραμέτρους (CB/T 169-2011 τύπος Β)
| Ονομαστική Ντία. | SWL kN | Ατσάλινο σκοινί 6x24 | Ατσάλινο σκοινί 6x37 (b) |
Φυσικό Κύκλο σχοινιών. |
Συνθετικό σχοινί. | D | Δ1 | H | Α1 | L2 | t | Βάση L | Β | h | h1 | t1 | k | Βάρος kg |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
Λογική Μηχανικού Σχεδιασμού
Διάδρομος μεταφοράς φορτίου: Σχοινί → Στύλοι στήλης → Πλάκα βάσης → Δομή καταστρώματος.
Οι κλίση στύλων αυξάνουν την τριβή και μειώνουν την ολίσθηση του σχοινιού κάτω από δυναμική κίνηση του σκάφους.
Η διπλή πλάκα βάσης βελτιώνει την κατανομή φορτίου και τη δομική σταθερότητα.
Γιατί το Σχεδιασμό με Κλίση;
Προλαμβάνει την ολίσθηση του σχοινιού → Αύξηση της ασφάλειας αγκυροβολίας
Βελτιώνει τη δύναμη κράτησης → Καλύτερη σταθερότητα υπό την κίνηση του σκάφους
Μειώνει την τυχαία απελευθέρωση → Ασφαλέστερη λειτουργία
Κατάλληλα για δυναμικές συνθήκες → φορτηγά πλοία και φορτηγίδες
Δομή

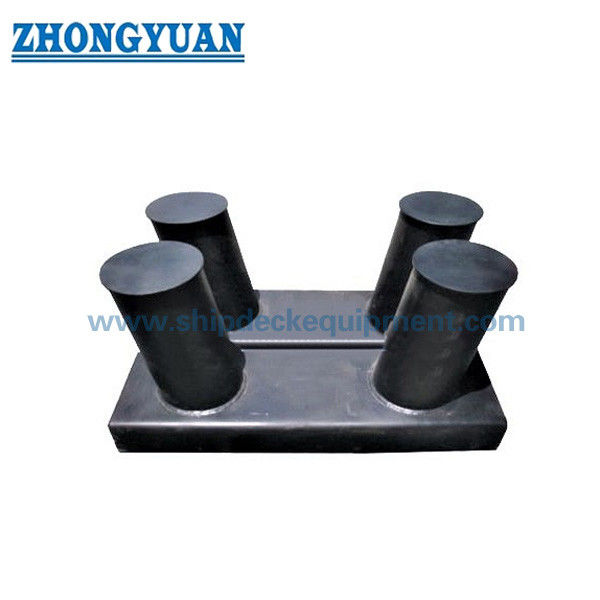

Δύο κλιμακωτές στήλες. Δύο πλάκες βάσης. Στήριξη πλάκες.
Προσαρμοσμένα χαρακτηριστικά
- Τριχόπλευρα → Αντιστροφική απόδοση
- Διπλή πλάκα βάσης → Μεγαλύτερη δομική σταθερότητα
- Ζυγισμένη κατασκευή → Αξιόπιστη μεταφορά φορτίου
- Γεμάτη επιφάνεια → Προστατεύει το σχοινί
- Προαιρετικός ανοξείδωτος χάλυβας → αντοχή στη διάβρωση
Οδηγός επιλογής
Βήμα 1 Διάλεξε διάμετρο → Με βάση το μέγεθος του σχοινιού
Βήμα 2 Επιβεβαιώστε το είδος σχοινιού → Σύρμα / ίνα
Βήμα 3 ️ Επιβεβαίωση φορτίου → Βάσει SWL
Βήμα 4 Επιλέξτε τύπο → τύπο Β για βαριά χρήση
Βήμα 5 Επιβεβαίωση της απαίτησης πιστοποίησης
Δεν είστε σίγουροι για το σωστό μοντέλο; Επικοινωνήστε μαζί μας ̇ θα σας προτείνουμε τη σωστή λύση με βάση το σχοινί και τις συνθήκες εργασίας σας.
Οδηγός έρευνας
Παρακαλείσθε να αναφέρετε τη διάμετρο σχοινιού, τον τύπο σχοινίου, τον τύπο σκάφους, τη θέση εγκατάστασης και την απαίτηση πιστοποίησης.
Πώς Λειτουργεί
Το σχοινί τυλίγει γύρω από κλίση πόλων → αυξάνει τη τριβή → μεταφέρει το φορτίο στη βάση → εξασφαλίζει ασφαλή αγκυροβόληση χωρίς γλίστρα.
Εφαρμογές
Φορτηγά πλοία. Βαρκάρες. Λιμενικά πλοία.
Πιστοποιητικά και πλεονεκτήματα
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών
Σχέδιο & Φωτογραφίες
Γενικά σχέδια και φωτογραφίες προϊόντων
Παραγγελία
Προσδιορίστε: Τύπος (τύπος Β) Μέγεθος Υλικό Επιχρισμός Πιστοποίηση
Γενικές ερωτήσεις
Ε1: Τι είναι το στύλο τύπου Β;
Α: Ο τύπος Β είναι η μεγαλύτερη διαμόρφωση χωρητικότητας στο πλαίσιο του CB/T 169, με διπλή δομή πλάκας βάσης για βελτιωμένη κατανομή φορτίου και δομική σταθερότητα.
Ε2: Γιατί κλίση σχεδιασμού;
Α: Προλαμβάνει την γλίστρωση του σχοινιού κατά την κίνηση του σκάφους.
Ε3: Πώς να επιλέξετε το μέγεθος;
Α: Με βάση τη διάμετρο του σχοινιού και το απαιτούμενο SWL.
