Στόπερ αλυσίδας άγκυρας τύπου βιδωτής για αλυσίδα 50–102 mm | CB/T 178-1996 Τύπος Β

Αγκυροβόλιο αλυσίδας τύπου βιδωτού για αλυσίδα 50-102 mm | CB/T 178-1996 Τύπος Β

Επισκόπηση προϊόντος

Το αγκυροβόλιο αλυσίδας τύπου βιδωτού CB/T 178-1996 Τύπος Β είναι ένα εξάρτημα αγκύρωσης που εγκαθίσταται στο κατάστρωμα και χρησιμοποιείται για την ασφάλιση μεγάλων αλυσίδων αγκύρωσης με συνδέσμους και τη μεταφορά του φορτίου της αλυσίδας στη δομή του σκάφους όταν το αγκυροβόλιο είναι ενεργοποιημένο. Η σειρά Τύπου Β καλύπτει διαμέτρους αλυσίδας αγκύρωσης από 50 mm έως 102 mm και συνήθως συνδέεται με εφαρμογές αλυσίδων αγκύρωσης υψηλότερης αντοχής U3.

Η διάταξη συνδυάζει έναν μηχανισμό ασφάλισης που λειτουργεί με βίδα, χυτοχαλύβδινα στοιχεία που φέρουν φορτίο, κατασκευασμένα στοιχεία από ανθρακούχο χάλυβα και έναν μπροστινό κύλινδρο που υποστηρίζει ομαλότερη κίνηση της αλυσίδας και μειώνει την ολισθαίνουσα επαφή κατά τη διαχείριση της άγκυρας. Η τελική επιλογή θα πρέπει να συντονίζεται με τη διάταξη του εργάτη άγκυρας, την κατηγορία της αλυσίδας, την κατεύθυνση της αλυσίδας, το θεμέλιο του καταστρώματος, τις λεπτομέρειες συγκόλλησης, το πεδίο επιθεώρησης και τους ισχύοντες κανόνες του νηογνώμονα.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Αγκυροβόλιο αλυσίδας τύπου βιδωτού → ασφαλίζει την αλυσίδα άγκυρας και ανακουφίζει τον εργάτη άγκυρας από το συνεχές φορτίο της αλυσίδας όταν είναι σωστά ενεργοποιημένο.
• Πρότυπο και τύπος: CB/T 178-1996 Τύπος Β → δημόσιες καταχωρήσεις προτύπων προσδιορίζουν το συνολικό εύρος αγκυροβολίων αλυσίδας βιδωτού ως 22-102 mm, με τον Τύπο Β να καλύπτει 50-102 mm.
• Εύρος αλυσίδας άγκυρας: 50-102 mm → έντεκα τυπικές ομάδες μεγεθών για διατάξεις αλυσίδων άγκυρας μεγαλύτερων πλοίων.
• Βάση κατηγορίας αλυσίδας: συνήθως U3 για Τύπο Β → οποιαδήποτε εφαρμογή U2 πρέπει να επιβεβαιωθεί έναντι του σχεδίου του σκάφους, του επίσημου προτύπου και της απαίτησης της κλάσης.
• Βάση φορτίου αναφοράς: 80% του αντίστοιχου φορτίου θραύσης της αλυσίδας άγκυρας U3 όπως παραδόθηκε → αυτή είναι μια βάση σχεδιασμού / επαλήθευσης, όχι ένα δηλωμένο SWL προϊόντος.
• Μπροστινός κύλινδρος: ένας κύλινδρος μπροστά από τον μηχανισμό ασφάλισης → υποστηρίζει την κίνηση της αλυσίδας και μειώνει την άμεση ολισθαίνουσα τριβή μέσω της περιοχής του αγκυροβολίου.
• Εγκατάσταση: συγκολλημένο απευθείας στο ενισχυμένο κατάστρωμα ή τοποθετημένο σε συγκολλημένο θεμέλιο → η αντοχή του καταστρώματος, οι λεπτομέρειες συγκόλλησης και η ευθυγράμμιση πρέπει να επιβεβαιωθούν από το ναυπηγείο ή το γραφείο σχεδιασμού.
• Προετοιμασία επιφάνειας αναφοράς: αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργοστασίου → το τελικό σύστημα επίστρωσης ακολουθεί την προδιαγραφή βαφής του σκάφους και το πεδίο παραγγελίας.

Κύριες τεχνικές παράμετροι

Οδηγός επιλογής & ερωτήματος

Βήμα 1: Επιβεβαιώστε το CB/T 178-1996 Τύπος Β και την ομάδα διαμέτρου αλυσίδας άγκυρας από 50-52 mm έως 97-102 mm.

Βήμα 2: Επιβεβαιώστε την κατηγορία αλυσίδας άγκυρας, το ελάχιστο φορτίο θραύσης, τη διάταξη του εργάτη άγκυρας, την κατεύθυνση της αλυσίδας και εάν το έργο απαιτεί τη βάση σχεδιασμού 80% του φορτίου θραύσης της αλυσίδας.

Βήμα 3: Επιβεβαιώστε τη μορφή εγκατάστασης στο κατάστρωμα: απευθείας συγκόλληση στο κατάστρωμα ή συγκολλημένο θεμέλιο, συμπεριλαμβανομένης της ενίσχυσης του καταστρώματος, των λεπτομερειών συγκόλλησης, του διαθέσιμου χώρου και της ευθυγράμμισης με τον σωλήνα αλυσίδας και τον εργάτη.

Βήμα 4: Επιβεβαιώστε την προδιαγραφή υλικού ανά εξάρτημα, ειδικά τα χυτοχαλύβδινα στοιχεία που φέρουν φορτίο, τα κατασκευασμένα στοιχεία από ανθρακούχο χάλυβα, το υλικό βίδας / παξιμαδιού, τον άξονα του κυλίνδρου και οποιαδήποτε απαίτηση θερμικής επεξεργασίας.

Βήμα 5: Επιβεβαιώστε την προετοιμασία της επιφάνειας, το τελικό σύστημα επίστρωσης, τα σημεία λίπανσης, το πιστοποιητικό κατασκευαστή, την ιχνηλασιμότητα υλικών, την επιθεώρηση από την κλάση, τη δοκιμή φορτίου και τις απαιτήσεις μάρτυρα.

Βήμα 6: Παρέχετε ποσότητα, τύπο σκάφους, σχέδιο εγκατάστασης ή σχέδιο γενικής διάταξης, νηογνώμονα, προορισμό παράδοσης και απαιτούμενο χρόνο παράδοσης.

Δομή

Χυτοχαλύβδινο σώμα που φέρει φορτίο | Μηχανισμός ασφάλισης με βίδα | Μέλη ασφάλισης επαφής με την αλυσίδα | Μπροστινός κύλινδρος στήριξης | Άξονας κυλίνδρου και διεπαφή ρουλεμάν / δακτυλίου | Συγκολλημένη βάση καταστρώματος ή θεμέλιο | Σύστημα βίδας και παξιμαδιού χειροκίνητης λειτουργίας | Προστατευτική επίστρωση και σημεία λίπανσης

Πλεονεκτήματα αγκύρωσης, λειτουργίας & ποιότητας

• Ο μηχανισμός που λειτουργεί με βίδα παρέχει ελεγχόμενη εμπλοκή και απελευθέρωση της αλυσίδας άγκυρας χωρίς να αντιμετωπίζεται το προϊόν ως συσκευή ανύψωσης ή βαρούλκο.
• Όταν είναι ενεργοποιημένο, το αγκυροβόλιο αλυσίδας μεταφέρει το φορτίο της αλυσίδας άγκυρας μέσω του σώματός του και του θεμελίου στη ενισχυμένη δομή του καταστρώματος, μειώνοντας το συνεχές φορτίο στον εργάτη άγκυρας και τον τροχό αλυσίδας.
• Ο μπροστινός κύλινδρος υποστηρίζει τη διαδρομή της αλυσίδας και βοηθά στη μείωση της ολισθαίνουσας τριβής κατά τη φόρτωση ή την εκφόρτωση, ειδικά για τη μεγαλύτερη σειρά αλυσίδων 50-102 mm.
• Τα χυτοχαλύβδινα και κατασκευασμένα χαλύβδινα εξαρτήματα πρέπει να ελέγχονται ξεχωριστά για ιχνηλασιμότητα υλικών, ποιότητα χύτευσης, ακρίβεια διαστάσεων, προετοιμασία συγκόλλησης και τελική συναρμολόγηση.
• Η βίδα, το παξιμάδι, οι πείροι, ο άξονας του κυλίνδρου και οι κινούμενες διεπαφές απαιτούν κατάλληλη κατεργασία, πρόσβαση λίπανσης, προστασία από διάβρωση και λειτουργική επιθεώρηση πριν από την παράδοση.
• Η γεωμετρία του θεμελίου του καταστρώματος και η ευθυγράμμιση της γραμμής της αλυσίδας είναι κρίσιμες. λανθασμένη υψομετρική διαφορά ή μετατόπιση μπορεί να προκαλέσει τοπική επαφή της αλυσίδας, άνιση φόρτιση και δυσκολία λειτουργίας.
• Η επαλήθευση φορτίου, η μέθοδος επιθεώρησης και το πεδίο πιστοποιητικού πρέπει να ακολουθούν το CB/T 178-1996, το εγκεκριμένο σχέδιο και την απαίτηση του νηογνώμονα του έργου.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: CB/T 178-1996 → συνιστώμενη δημόσια ονομασία για το κινεζικό πρότυπο ναυπηγικής. η παρεχόμενη διατύπωση GB/T δεν πρέπει να χρησιμοποιείται στην τελική σελίδα.
• Τύπος: Αγκυροβόλιο αλυσίδας τύπου βιδωτού Τύπου Β → τυπική διαμόρφωση για τη σειρά μεγάλων αλυσίδων 50-102 mm.
• Μέγεθος αλυσίδας άγκυρας: 50-52 / 54-56 / 58-60 / 62-64 / 66-68 / 70-73 / 76-78 / 81-84 / 87-90 / 92-95 / 97-102 mm → επιλέξτε με βάση την προδιαγραφή αλυσίδας άγκυρας του σκάφους.
• Κατηγορία αλυσίδας: U3 ως η τυπική βάση Τύπου Β → η χρήση U2 απαιτεί επιβεβαίωση έναντι του επίσημου προτύπου και της έγκρισης του έργου.
• Βάση φορτίου αναφοράς: 80% του αντίστοιχου φορτίου θραύσης αλυσίδας U3 → κριτήριο μηχανικής επαλήθευσης, όχι SWL και όχι χωρητικότητα ανύψωσης.
• Υλικό: Χυτοχαλύβδινα και ανθρακούχα χαλύβδινα εξαρτήματα → οι ακριβείς κατηγορίες, η θερμική επεξεργασία και η κατανομή εξαρτημάτων πρέπει να ακολουθούν το εγκεκριμένο BOM και την προδιαγραφή υλικών.
• Εγκατάσταση: Απευθείας συγκόλληση στο κατάστρωμα ή συγκολλημένο θεμέλιο → η ενίσχυση του καταστρώματος, η διαδικασία συγκόλλησης και η τελική ευθυγράμμιση είναι ειδικές για το πλοίο.
• Επεξεργασία επιφάνειας: αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργοστασίου ως αναφορά → η τελική επίστρωση και λίπανση ακολουθούν τις απαιτήσεις του σκάφους και του πελάτη.
• Απαίτηση πιστοποιητικού: Διαθέσιμο σύμφωνα με το πεδίο παραγγελίας → το πιστοποιητικό κατασκευαστή, τα πιστοποιητικά υλικών, η επιθεώρηση από την κλάση και οι δοκιμές με μάρτυρα υπόκεινται στις απαιτήσεις του έργου και στην έγκριση της κλάσης.

Πώς λειτουργεί

Η αλυσίδα άγκυρας πλησιάζει πάνω από τον μπροστινό κύλινδρο → Ο χειριστής γυρίζει τον μηχανισμό βίδας → Τα μέλη ασφάλισης εμπλέκουν τον επιλεγμένο σύνδεσμο αλυσίδας → Το φορτίο της αλυσίδας μεταφέρεται μέσω του σώματος του αγκυροβολίου και του θεμελίου στη ενισχυμένη κατάστρωμα → Ο εργάτης ανακουφίζεται από το συνεχές φορτίο → Ο μηχανισμός βίδας απελευθερώνεται πριν συνεχιστεί η κίνηση της αλυσίδας

Εφαρμογές

Εμπορικά πλοία | Φορτηγά χύδην φορτίου | Δεξαμενόπλοια | Πλοία μεταφοράς εμπορευματοκιβωτίων | Πλοία γενικού φορτίου | Μεγάλες διατάξεις αλυσίδων άγκυρας | Έργα νέων ναυπηγήσεων | Αντικατάσταση και ανακαίνιση εξοπλισμού αγκύρωσης

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποιητικά και επιθεώρηση μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, την ιχνηλασιμότητα υλικών, το εγκεκριμένο πεδίο δοκιμών και τη διαδικασία έγκρισης του νηογνώμονα.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

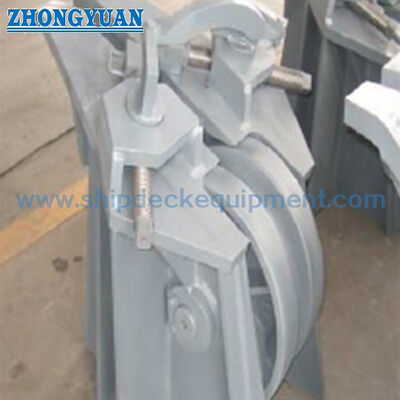

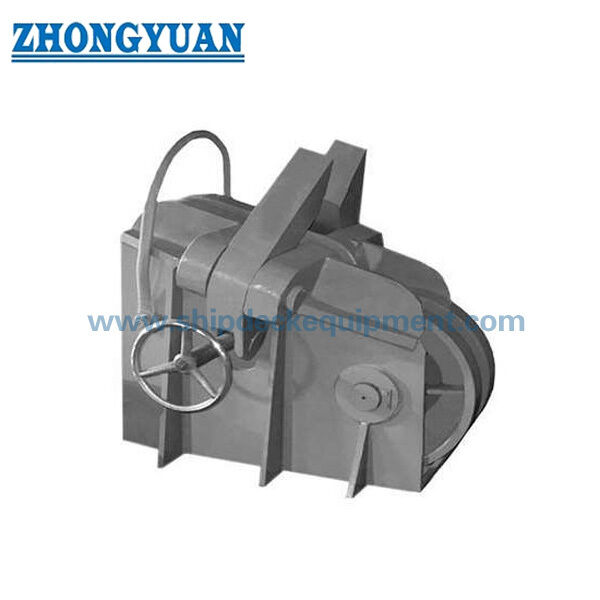

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Είναι η τιμή 80% του φορτίου θραύσης αλυσίδας U3 το SWL του αγκυροβολίου αλυσίδας;

Α1: Όχι. Θα πρέπει να αντιμετωπίζεται ως βάση σχεδιασμού ή επαλήθευσης που σχετίζεται με την αλυσίδα. Δεν είναι δηλωμένο SWL ανύψωσης. Το τελικό κριτήριο φορτίου, η μέθοδος δοκιμής, η επιτρεπόμενη τάση και το πεδίο αποδοχής πρέπει να ακολουθούν το επίσημο πρότυπο, το εγκεκριμένο σχέδιο και την απαίτηση του νηογνώμονα.

Ε2: Μπορεί ο Τύπος Β να χρησιμοποιηθεί τόσο για αλυσίδα άγκυρας U2 όσο και U3;

Α2: Οι δημόσιες αναφορές προϊόντων συνήθως συνδέουν τον Τύπο Β με αλυσίδα U3 50-102 mm, ενώ η παρεχόμενη περιγραφή αναφέρει επίσης U2. Για εφαρμογή U2, επιβεβαιώστε τον απαιτούμενο τύπο, το ελάχιστο φορτίο θραύσης της αλυσίδας, τις διαστάσεις και την έγκριση της κλάσης πριν από την προσφορά.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Α3: Επιβεβαιώστε CB/T 178-1996 Τύπος Β, διάμετρο και κατηγορία αλυσίδας, δεδομένα φορτίου θραύσης αλυσίδας, προδιαγραφή υλικών, σχέδιο εγκατάστασης / θεμελίωσης, σύστημα επίστρωσης, ποσότητα, πεδίο πιστοποιητικού και δοκιμών, νηογνώμονα, προορισμό και απαιτούμενη ημερομηνία παράδοσης.
