Το πετώντας πώμα CB/T 178 αλυσίδων αγκύρων τύπων φραγμών βιδών δακτυλογραφεί έναν εξοπλισμό πρόσδεσης σκαφών

Τύπος βίδες αγκυροβολητής αλυσίδας CB/T 178 Τύπος Α για εργασιακές βάρκες και μικρά σκάφη

Επισκόπηση του προϊόντος

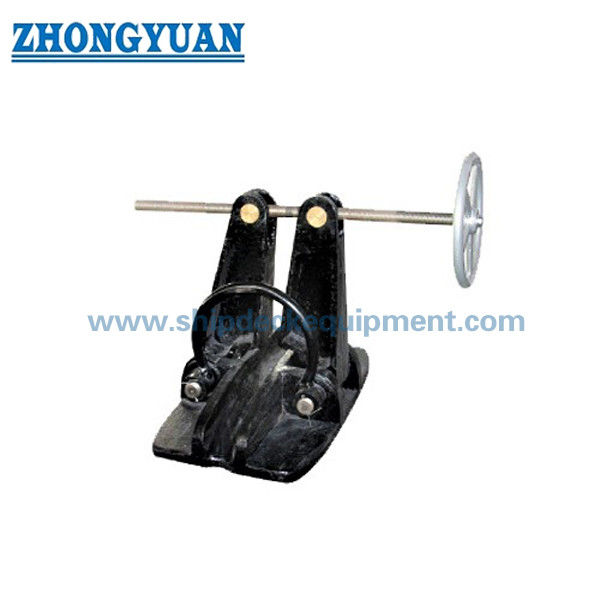

Το CB/T 178-1996 Type A screw type anchor chain stopper είναι ένα κατασκευαστικό στοιχείο αγκυρώσεως που τοποθετείται στο κατάστρωμα για αγκυροδεμένη αλυσίδα U2 / Grade 2 από 22 mm έως 66 mm.Η δομή σφραγισμού που λειτουργεί με βίδες του στερεώνει την αλυσίδα άγκυρας και μεταφέρει τη δύναμη της αλυσίδας που διατηρείται στο θεμέλιο του πώματος και στη δομή του καταστρώματος υποστήριξηςΤο προϊόν είναι ιδιαίτερα χρήσιμο για μικρές και μεσαίες εργασιακές βάρκες, ρυμουλκούμενα σκάφη, φορτηγίδες, πλοία υπηρεσίας,και μηχανοκίνητα σκάφη στα οποία το επιλεγμένο μέγεθος αλυσίδας U2 και η διάταξη του καταστρώματος αντιστοιχούν στο εύρος τύπου Α.

Για μια ολοκληρωμένη λύση αγκυρώσεως του καταστρώματος, το πώμα μπορεί να συντονιστεί με κυλίνδρο καθοδήγησης αλυσίδας ή κυλίνδρο πλώρη/στρώματος, με την κεντρική γραμμή του καλωδίου ανύψωσης καλωδίου, σωλήνα hawse ή τσέπη άγκυρας,αλυσιδωτό σωλήναΟ ταιριασμένος ρόλος καθοδηγεί την αλυσίδα και την ανύψωση.δεν πρέπει να θεωρείται ότι αυξάνει την ικανότητα φόρτωσης του πώλησης, εκτός εάν η πλήρης διάταξη έχει ειδικά σχεδιαστεί και εγκριθείΗ τελική ποιότητα της αλυσίδας, το θεμέλιο, η ενίσχυση του καταστρώματος, η κατεύθυνση φορτίου, η επικάλυψη, η επιθεώρηση και το πεδίο εφαρμογής της τάξης θα πρέπει να επιβεβαιώνονται από τη διάταξη αγκυρώσεως του πλοίου.

Γρήγορες προδιαγραφές

• Πρότυπο και τύπος: CB/T 178-1996 Τύπος Α βίδα / σπειροειδής πώμα αλυσίδας → διαμόρφωση αναφοράς για στερέωση αλυσίδας άγκυρας U2.
• Εφαρμόσιμη αλυσίδα άγκυρας: 22-66 mm U2 / αλυσίδα κλάσης 2 μόνο → απαιτείται τύπος Β ή άλλο εγκεκριμένο σχέδιο για αλυσίδα U3 ή μεγαλύτερα μεγέθη.
• Βάση φορτίου αναφοράς: 80% του αντιστοιχούμενου φορτίου διάσπασης αλυσίδας αγκυροβολίας U2 → αυτό δεν είναι δηλωμένο προϊόν SWL και δεν πρέπει να επαναδιαγράφεται ως SWL.
• Μέθοδος λειτουργίας: χειροκίνητος ρυθμιστικού μηχανισμού βίδες → επιθετικό μηχανικό άνοιγμα και κλείσιμο χωρίς υδραυλική ή ηλεκτρική ισχύ.
• Εγκατάσταση: συγκόλληση απευθείας στο κατάστρωμα ή τοποθέτηση σε βάση ειδική για το έργο → λεπτομέρειες συγκόλλησης, κατεύθυνση φορτίου και τοπική ενίσχυση του κατάστρου απαιτούν επιβεβαίωση σχεδίου.
• Αντιστοίχως εξοπλισμός: κυλίνδρος οδηγού αλυσίδας / κυλίνδρος πέλματος διαθέσιμος ως συντονισμένη επιλογή → το μέγεθος της αλυσίδας, η αυλή του κυλίνδρου, η κεντρική γραμμή και η ανύψωση πρέπει να ταιριάζουν με το μοχλό αλυσίδας-πλέγματος.
• Υλικό και προστασία: μέρη από χυτοχάλυβα και άνθρακα με προστατευόμενες κινούμενες επιφάνειες → η τελική ποιότητα του υλικού, το σύστημα επικάλυψης, τα σημεία λίπανσης και το πεδίο εφαρμογής του πιστοποιητικού επιβεβαιώνονται ανά παραγγελία.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση CB/T 178-1996 Τύπου Α, U2/Τύπου 2 διάμετρος αλυσίδας άγκυρας, βάση πιστοποιητικού αλυσίδας και εάν το σκάφος είναι έργο νέας κατασκευής, μετατροπής ή αντικατάστασης.

Βήμα 2: Παρέχετε τη διάταξη αγκυρώσεως που δείχνει το ανυψωτήρα καλωδίων αγκυρώσεως, το πώμα της αλυσίδας, τον ρόλο καθοδήγησης της αλυσίδας ή τον ρόλο του τόξου, τον σωλήνα αγκυρώσεως/την τσέπη της αγκυρώσεως, τον σωλήνα αλυσίδας και την κατεύθυνση της αλυσίδας.

Βήμα 3: Συγκρίνετε το πώμα και τον ρόλο καθοδήγησης με το ίδιο μέγεθος αλυσίδας, στη συνέχεια επιβεβαιώστε την κεντρική γραμμή της αλυσίδας, τον άξονα του ρόλου, τη γεωμετρία επαφής, την ανύψωση, την επιτρεπόμενη γωνία οδήγησης και τον ελεύθερο χώρο λειτουργίας.

Βήμα 4: Επιβεβαίωση της άμεσης συγκόλλησης του καταστρώματος ή της εγκατάστασης στη βάση, του αποτυπώματος του θεμέλιου, της κατεύθυνσης φορτίου, των λεπτομερειών συγκόλλησης, της τοπικής ενίσχυσης του καταστρώματος και της πρόσβασης για λειτουργία και συντήρηση βίδες.

Βήμα 5: Επιβεβαίωση των ειδών υλικού των κατασκευαστικών στοιχείων, του Sa 2.5 για την εκτόξευση και την εκκίνηση ή άλλου συστήματος επίχρισσης, λεπτομέρειες προστασίας από τη διάβρωση, απαίτηση λιπαντικής,και οποιεσδήποτε επιλογές από ανοξείδωτο ή γαλβανισμένο που υπόκεινται σε τεχνική έγκριση.

Βήμα 6: Αναφέρετε την ποσότητα, τον τύπο του σκάφους, τις απαιτήσεις της εταιρείας ταξινόμησης, το πεδίο εφαρμογής του πιστοποιητικού και των μαρτύρων, τον προορισμό παράδοσης, τον απαιτούμενο χρόνο παράδοσης και το σχέδιο του σχεδίου ή τη φωτογραφία αναφοράς.

Δομή

Cast-steel base / body | Screw-operated clamping bar and operating parts | Anchor-chain seating and contact area | Deck-welded or base-mounted foundation | Lubricated moving parts | Project-matched chain guide roller interface | Protective coating system

Σύστημα αγκυρώσεως, χύτευση και τεχνικά πλεονεκτήματα

• Ο μηχανισμός βίδας παρέχει ελεγχόμενη μηχανική δέσμευση με τον επιλεγμένο κρίκο της αλυσίδας και επιτρέπει το άνοιγμα ή τη σταθεροποίηση του πώματος χειροκίνητα χωρίς ενεργοποιητή.
• Ένας σωστός ρόλος καθοδήγησης αλυσίδας διατηρεί το μοχλό αλυσίδας ευθυγραμμισμένο μεταξύ του ανυψωτή καλωδίου, του πώλησης και της διάταξης hawse, βοηθώντας στη μείωση του πλευρικού φόρτωσης, της περιστροφής του συνδέσμου,και τοπικές επιπτώσεις που προκαλούνται από κακή γεωμετρία.
• Το πώμα μεταφέρει τη διατηρούμενη δύναμη της αλυσίδας στο θεμέλιο του και στη δομή του κύτους που το υποστηρίζει.όχι μόνο την προμήθεια προϊόντων.
• Οι επιφάνειες του χυτοσιδηρουργικού χάλυβα και οι περιοχές επαφής της αλυσίδας πρέπει να είναι καθαρές και απαλλαγμένες από τρύπες, ρωγμές ή ελαττώματα που επηρεάζουν την αντοχή.και προστασία από τη διάβρωση.
• Οι επτά ομάδες μεγεθών τύπου Α επιτρέπουν την επιλογή σε όλη την αλυσίδα U2 22-66 mm, διατηρώντας παράλληλα μια συνεπή διάταξη που λειτουργεί με βίδες για τα κατάστρωμα άγκυρας μικρών και μεσαίων σκαφών.
• Μια συντονισμένη επανεξέταση του πακέτου μπορεί να εντοπίσει ανωμαλίες στις διεπαφές πριν από την παραγωγή, συμπεριλαμβανομένου του μεγέθους της αλυσίδας, της γραμμής των κυλίνδρων, της κεντρικής γραμμής του ανεμοθώρακα, του μολύβδου του οχήματος, του ύψους της βάσης, της πρόσβασης στην εγκατάσταση,και ακολουθία επικάλυψης.
• Η προσαρμογή ειδικά για το έργο θα πρέπει να περιορίζεται στις εγκεκριμένες διεπαφές, το ύψος του θεμέλιου, την επικάλυψη και το πεδίο εφαρμογής των εξαρτημάτων.Οι αλλαγές που επηρεάζουν τη συνήθη διαδρομή φορτίου ή την εμπλοκή της αλυσίδας απαιτούν σχεδίαση και επανεξέταση της τάξης.

Προσαρμοσμένα χαρακτηριστικά

• Κανονισμός:CB/T 178-1996 διαμόρφωση αναφοράς → επιβεβαιώστε την αποδοχή του έργου και την απαιτούμενη έκδοση με το ναυπηγείο, τον ιδιοκτήτη και την εταιρεία ταξινόμησης.
• Κατηγορία προϊόντος:Εξοπλισμός αγκυρώσεως / πώμα αλυσίδας αγκυρώσεως → δεν είναι εξοπλισμός αγκυρώσεως και δεν είναι προϊόν ανύψωσης.
• Τύπος:Τύπος Α βίδα / σπειροειδής → χειροκίνητη διάταξη στερέωσης αλυσίδας για αλυσίδα άγκυρας U2.
• Μέγεθος αλυσίδας:22-66 mm σε επτά ομάδες τυποποιημένων μεγεθών → δηλώστε την ακριβή διάμετρο της αλυσίδας στην έρευνα.
• Κατηγορία αλυσίδας:Η αλυσίδα U2 / βαθμού 2 → U3 βρίσκεται εκτός της δηλωθείσας εφαρμογής τύπου Α.
• Βάση φόρτωσης:Το 80% του αντίστοιχου φορτίου διάσπασης αλυσίδας άγκυρας U2 ως αναφορά → δεν μετατρέπει αυτή την τιμή σε SWL προϊόντος χωρίς εγκεκριμένη βάση υπολογισμού και δοκιμής.
• Εγκατάσταση:Η άμεση συγκόλληση ή εγκατάσταση του καταστρώματος σε βάση → θεμέλιο, συγκόλληση, ενίσχυση του καταστρώματος και κατεύθυνση φορτίου πρέπει να επιβεβαιώνονται με σχέδιο διαμόρφωσης.
• Υλικά:Το χυτοχάλυβα, ο συνηθισμένος χάλυβας άνθρακα και ο ποιοτικός χάλυβας άνθρακα χρησιμοποιούνται για διάφορα μέρη στις δημόσιες τεχνικές αναφορές → οι ακριβείς ποιότητες και οι υποκατάστατες πρέπει να επιβεβαιωθούν.
• Επεξεργασία επιφάνειας:Sa 2.5 εκρήγνυνση + epoxy shop primer διαθέσιμα για κατάλληλες μη μηχανοποιημένες επιφάνειες → τα νήματα, οι καρφίτσες, τα ρουλεμάν και οι κινούμενες διεπαφές απαιτούν προστατευμένη / λιπαρή επεξεργασία.
• Συμφωνημένη προσφορά:Ο ρόλος καθοδήγησης αλυσίδας, η αλυσίδα άγκυρας, τα εξαρτήματα και η υποστήριξη διεπαφής άγκυρας-κατάστρωμα διατίθενται σύμφωνα με το πεδίο προσφοράς → δεν περιλαμβάνονται από προεπιλογή.
• Πιστοποιητικά:Υλικό, κατασκευαστής, επιθεώρηση ή τεκμηρίωση κατηγορίας σύμφωνα με τις απαιτήσεις του έργου → υπό την προϋπόθεση της συμφωνημένης έκτασης επιθεώρησης και της έγκρισης κατηγορίας.

Πώς Λειτουργεί

Anchor chain leaves the windlass → Matched guide roller controls chain lead and elevation → Screw mechanism secures the designated chain position → Retained force passes through the stopper foundation into the reinforced deck → Windlass is relieved from sustained chain pull → Moving parts are released, επιθεωρημένα και λιπαντικά

Εφαρμογές

Small and medium workboats | Tugboats | Barges | Dredging support vessels | Service and utility vessels | Inland and coastal vessels | Engineering vessels | Newbuilding and anchor-deck retrofit packages

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά και η επιθεώρηση μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο εφαρμογής της παραγγελίας, την ιχνηλασιμότητα του υλικού, τις απαιτήσεις δοκιμών και τη διαδικασία έγκρισης από την εταιρεία ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

ΕΠ1: Είναι το δηλωμένο 80% του φορτίου διάσπασης αλυσίδας άγκυρας U2 το SWL του πώματος αλυσίδας;

Α1: Όχι. Πρόκειται για βάση φορτίου αναφοράς που σχετίζεται με το φορτίο σπάσματος της ταιριάζουσας αλυσίδας αγκυρώσεως U2. Δεν πρέπει να δημοσιεύεται ως SWL προϊόντος.και τα κριτήρια αποδοχής πρέπει να ακολουθούν τις προδιαγραφές και τις απαιτήσεις κατηγορίας του αγγείου.

Ε2: Γιατί πρέπει να επιλέγεται το πώμα αλυσίδας τύπου Α μαζί με έναν ρόλο καθοδήγησης αλυσίδας;

Α2: Το πώμα στερεώνει και διατηρεί την αλυσίδα, ενώ ο ρόλος καθοδήγησης ελέγχει τη διαδρομή της αλυσίδας, την ανύψωση και την τοπική επαφή καθώς η αλυσίδα κινείται μεταξύ της διάταξης windlass και hawse.Η συντονισμένη επιλογή βοηθά στην αποφυγή πλευρικής φόρτωσης, κακή αλυσίδα καθισμάτων, ασύμβαση ρόλων και συγκρούσεις ύψους εγκατάστασης.

Ε3: Τι μπορεί να περιληφθεί σε μια πλήρη λύση για το κατάστρωμα αγκυρώσεως;

Α3: Η προσφορά μπορεί να καλύπτει το πώμα τύπου Α, το ταιριάζον ρόλο καθοδήγησης αλυσίδας ή το ρόλο πέλματος, την αλυσίδα άγκυρας και τα αξεσουάρ, την επανεξέταση της διεπαφής με την αλυσίδα και τη διάταξη αλυσίδας / σωλήνα αλυσίδας, την επικάλυψη,τεκμηρίωσηΤο ακριβές όριο προσφοράς και το πεδίο εφαρμογής της τάξης πρέπει να επιβεβαιώνονται πριν από την προσφορά.
