Επτά τροχούς Παγκόσμιο Fairlead με πάνω τροχούς.

Seven-Roller Universal Fairlead με άνω κύλινδρο | Πρόσδεση και ρυμούλκηση πλοίων (ISO 13733 Type 7R)

Επισκόπηση προϊόντος

Το ISO 13733 Type 7R universal fairlead είναι ένας οδηγός σχοινιού επτά κυλίνδρων τοποθετημένος στο κατάστρωμα με δύο ανοίγματα διέλευσης σχοινιού και διάταξη άνω κυλίνδρου. Χρησιμοποιείται για την καθοδήγηση των γραμμών πρόσδεσης ή ρυμούλκησης πλοίων όπου το καλώδιο του σχοινιού περιλαμβάνει οριζόντιες και κάθετες αλλαγές κατεύθυνσης. Η περιστρεφόμενη επαφή κυλίνδρου μειώνει την τριβή ολίσθησης στο σημείο οδήγησης και βοηθά στη διατήρηση της γραμμής μέσα σε μια ελεγχόμενη δίοδο.

Το ονομαστικό μέγεθος βασίζεται στην εξωτερική διάμετρο του κύριου κυλίνδρου. Για τα ονομαστικά μεγέθη 300 και 400, το επίθημα A / B / C διακρίνει διαφορετικά επίπεδα SWL ενώ οι κύριες διαστάσεις του κυλίνδρου παραμένουν οι ίδιες. Η τελική επιλογή πρέπει να συντονιστεί με τον τύπο και τη διάμετρο του σχοινιού, το απαιτούμενο SWL, τη γωνία απαγωγής γραμμής, την τυπική κατεύθυνση φορτίου, την περιστροφή του κυλίνδρου, τη συντήρηση του άξονα και του ρουλεμάν, την ενίσχυση του καταστρώματος, τις λεπτομέρειες συγκόλλησης και το εύρος επιθεώρησης κλάσης.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Fairlead γενικής χρήσης επτά κυλίνδρων → οδήγηση με σχοινί κύλισης για σταθμούς πρόσδεσης και ρυμούλκησης πλοίων.
• Πρότυπο και τύπος: ISO 13733 Τύπος 7R → διαμόρφωση με δύο ανοίγματα διέλευσης σχοινιού και έναν επάνω κύλινδρο.
• Εύρος ονομαστικών μεγεθών: 140 / 160 / 180 / 200 / 250 / 300A / 300B / 400A / 400B / 400C → επιλεγμένο από τη διάμετρο του κύριου κυλίνδρου και το απαιτούμενο SWL.
• Εξωτερική διάμετρος κύριου κυλίνδρου D1: 139,8 έως 406,4 mm → ονομαστικό μέγεθος προσδιορίζει την κατά προσέγγιση εξωτερική διάμετρο του κύριου κυλίνδρου.
• Άνοιγμα διέλευσης σχοινιού B × H: 195 × 150 έως 350 × 250 mm → διάκενο κλειδιού για αρχικό έλεγχο σχοινιού και διαδρομής γραμμής.
• Εύρος SWL: 137 έως 1.373 kN, που εμφανίζεται ως 14 έως 140 t στον παρεχόμενο πίνακα → χρησιμοποιήστε την τυπική ονομαστική ικανότητα φορτίου, όχι το σχοινί MBL, για την επιλογή μοντέλου.
• Υπολογισμένο βάρος: 256 έως 3.591 kg → σχετικό με το χειρισμό του καταστρώματος, τη μεταφορά, το σχεδιασμό θεμελίωσης και τη σειρά εγκατάστασης.
• Εστίαση εγκατάστασης: Η συγκολλημένη δομή στο κατάστρωμα με περιστρεφόμενους κυλίνδρους → ενίσχυση καταστρώματος, διαστάσεις συγκόλλησης, πρόσβαση στη λίπανση και διάκενο αντικατάστασης κυλίνδρων θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

Βασικές Τεχνικές Παράμετροι

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε το ISO 13733 Type 7R και το απαιτούμενο ονομαστικό μέγεθος σύμφωνα με τη διάταξη πρόσδεσης ή ρυμούλκησης του σκάφους.

Βήμα 2: Παρέχετε τον τύπο σχοινιού, τη διάμετρο σχοινιού, το MBL σχοινιού, το απαιτούμενο SWL ίσου μολύβδου, τις αναμενόμενες οριζόντιες και κατακόρυφες κατευθύνσεις απαγωγής και τη διαδρομή γραμμής λειτουργίας.

Βήμα 3: Για 300A / 300B και 400A / 400B / 400C, επιλέξτε το επίθημα σύμφωνα με το απαιτούμενο SWL. μην επιλέγετε μόνο με διάμετρο κυλίνδρου.

Βήμα 4: Επιβεβαιώστε τη θέση εγκατάστασης, τον διαθέσιμο χώρο στο κατάστρωμα, την ενίσχυση θεμελίωσης και του καταστρώματος, τη διεπαφή συγκόλλησης, την απόσταση του κοντινού εξοπλισμού και την πρόσβαση στη συντήρηση του κυλίνδρου.

Βήμα 5: Επιβεβαιώστε τις απαιτήσεις υλικού πλαισίου, κυλίνδρου, άξονα, ρουλεμάν ή θάμνου. διάταξη λίπανσης? επιφανειακή επεξεργασία? και σύστημα αντιδιαβρωτικής προστασίας.

Βήμα 6: Επιβεβαιώστε την ποσότητα, την απαίτηση της κοινωνίας της τάξης, την ιχνηλασιμότητα του υλικού, το πεδίο επιθεώρησης και δοκιμής, τον προορισμό παράδοσης, τον απαιτούμενο χρόνο παράδοσης και παρέχετε το σχέδιο του σκάφους ή τη φωτογραφία αναφοράς, εάν είναι διαθέσιμο.

Δομή

Συγκρότημα επτά κυλίνδρων | Δύο ανοίγματα σχοινιού | Άνω κύλινδρος | Κύριοι κύλινδροι οδήγησης | Ατσάλινο πλαίσιο στήριξης | Άξονες κυλίνδρων | Ρουλεμάν ή θάμνοι | Βάση συγκολλημένη στο κατάστρωμα | Σημεία λίπανσης | Καθορισμένη επεξεργασία επιφάνειας

Πλεονεκτήματα πρόσδεσης, ρυμούλκησης και μηχανικής

• Επτά περιστρεφόμενοι κύλινδροι κατανέμουν την επαφή σχοινιού γύρω από τη διαδρομή οδηγού και μειώνουν την τριβή ολίσθησης σε σύγκριση με ένα σταθερό άνοιγμα επαφής με σχοινί.
• Δύο ανοίγματα διέλευσης σχοινιού παρέχουν καθορισμένες θέσεις δρομολόγησης γραμμής μέσα σε ένα συγκρότημα fairlead. η εγκεκριμένη διάταξη λειτουργίας και η περίπτωση φόρτωσης πρέπει να επιβεβαιώνονται από το σχέδιο του σκάφους.
• Ο επάνω κύλινδρος βοηθά στον έλεγχο της διαδρομής του σχοινιού όταν η γραμμή πλησιάζει ή φεύγει από το Fairlead με ένα κατακόρυφο εξάρτημα ηλεκτροδίου, σύμφωνα με την τυπική γεωμετρία και την εγκεκριμένη κατεύθυνση φορτίου.
• Το ονομαστικό μέγεθος συνδέεται με την εξωτερική διάμετρο του κύριου κυλίνδρου, ενώ το επίθημα γράμματος παρέχει μια σαφή μέθοδο για την επιλογή διαφορετικών χαρακτηριστικών SWL στο ίδιο ονομαστικό μέγεθος κυλίνδρου 300 ή 400.
• Οι επιφάνειες των κυλίνδρων, οι μεταπτώσεις των άκρων και η ευθυγράμμιση του άξονα πρέπει να ελέγχονται έτσι ώστε οι κύλινδροι να περιστρέφονται ελεύθερα και να μην δημιουργούν απότομη τοπική επαφή στη γραμμή πρόσδεσης ή ρυμούλκησης.
• Η επιλογή ρουλεμάν ή δακτυλίου, τα σημεία λίπανσης, η στεγανοποίηση, η αφαίρεση του άξονα και η πρόσβαση αντικατάστασης κυλίνδρων θα πρέπει να συντονίζονται με το σχέδιο συντήρησης του σκάφους.
• Το συγκολλημένο πλαίσιο στο κατάστρωμα μεταφέρει τις αυθόρμητες αντιδράσεις στη δομή του καταστρώματος στήριξης. Ο οπλισμός θεμελίωσης και οι λεπτομέρειες συγκόλλησης θα πρέπει να ελέγχονται από το ναυπηγείο ή το γραφείο μελετών.
• Το γαλβανισμένο ή γυαλισμένο φινίρισμα από ανοξείδωτο χάλυβα θα πρέπει να εφαρμόζεται μόνο όπου είναι συμβατό με προσαρμογές κυλίνδρων, περιοχές ρουλεμάν, διεπαφές συγκόλλησης και τις εγκεκριμένες προδιαγραφές υλικού.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: ISO 13733 → χρήση όταν η προδιαγραφή του σκάφους απαιτεί καθολικές διαστάσεις fairlead και αξιολογήσεις SWL από αυτό το πρότυπο.
• Τύπος: 7R → διάταξη επτά κυλίνδρων με δύο ανοίγματα διέλευσης σχοινιού και έναν επάνω κύλινδρο.
• Ονομαστικό Μέγεθος: 140 έως 400 C → με βάση την εξωτερική διάμετρο του κύριου κυλίνδρου, με επιθήματα γράμματα που χρησιμοποιούνται για διαφορετικές ονομασίες SWL.
• SWL: 137 έως 1.373 kN → επιλέξτε από τον τυπικό πίνακα μοντέλων και κρατήστε το χωριστά από το σχοινί MBL ή το φορτίο θραύσης.
• Κατεύθυνση Φορτίου: Οριζόντια και κατακόρυφη γραμμή απαγωγής → η τελική επιτρεπόμενη κατεύθυνση και η βάση αντίδρασης πρέπει να ακολουθούν το τυπικό σχέδιο και διάταξη του δοχείου.
• Υλικό: χάλυβας C-Mn / μαλακός χάλυβας / ανοξείδωτος χάλυβας → πρέπει να επιβεβαιωθούν οι ακριβείς ποιότητες για το πλαίσιο, τους κυλίνδρους, τους άξονες και τα εξαρτήματα των ρουλεμάν.
• Επεξεργασία επιφάνειας: Ανατινάξεις Sa 2.5 + εποξειδικό αστάρι καταστήματος ως αναφοράς → τελική επίστρωση, γαλβανισμός ή γυάλισμα από ανοξείδωτο χάλυβα ακολουθεί την απαίτηση του έργου.
• Εγκατάσταση: Συγκολλημένο κατάστρωμα → Ο οπλισμός καταστρώματος, το μέγεθος συγκόλλησης, η διαδικασία συγκόλλησης, η ευθυγράμμιση και η πρόσβαση πρέπει να επιβεβαιωθούν με εγκεκριμένο σχέδιο.
• Απαίτηση Πιστοποιητικού: Διατίθεται σύμφωνα με το πεδίο εφαρμογής του έργου → πιστοποιητικά υλικού, τεκμηρίωση κατασκευαστή, επιθεώρηση τάξης και εξέταση μαρτύρων θα πρέπει να συμφωνηθούν πριν από την προσφορά.

Πώς λειτουργεί

Η γραμμή πρόσδεσης ή ρυμούλκησης πλησιάζει το Fairlead → Η γραμμή εισέρχεται στο επιλεγμένο άνοιγμα διέλευσης σχοινιού → Οι κύριοι και οι άνω κύλινδροι περιστρέφονται καθώς αλλάζει η κατεύθυνση του ηλεκτροδίου → Η κυλιόμενη επαφή καθοδηγεί τη γραμμή και μειώνει την τριβή ολίσθησης → Οι αντιδράσεις Fairlead μεταφέρονται μέσω του συγκολλημένου πλαισίου στην ενισχυμένη δομή καταστρώματος

Εφαρμογές

Σταθμοί ελλιμενισμού πλοίων | Σταθμοί ρυμούλκησης πλοίων | Ρυμουλκά | Σκάφη εργασίας | Φορτηγά πλοία | Δεξαμενόπλοια | Σκάφη υποστήριξης ανοικτής θαλάσσης | Έργα νεόδμητων | Αντικατάσταση τυποποιημένων καθολικών πλαισίων fairleads

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά και η τεκμηρίωση επιθεώρησης μπορούν να τακτοποιηθούν σύμφωνα με την απαίτηση του έργου, την ιχνηλασιμότητα του υλικού, το πεδίο δοκιμής και τη διαδικασία έγκρισης τάξης. Το απαιτούμενο επίπεδο πιστοποιητικού και οι βαθμοί μαρτύρων θα πρέπει να επιβεβαιωθούν πριν από την προσφορά.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers.

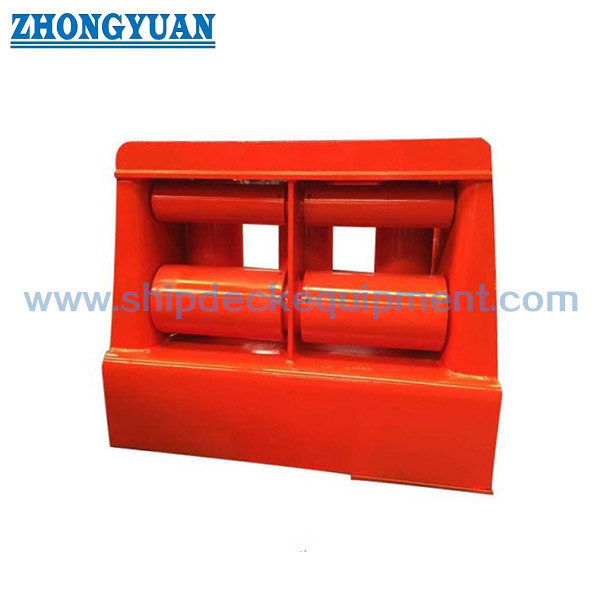

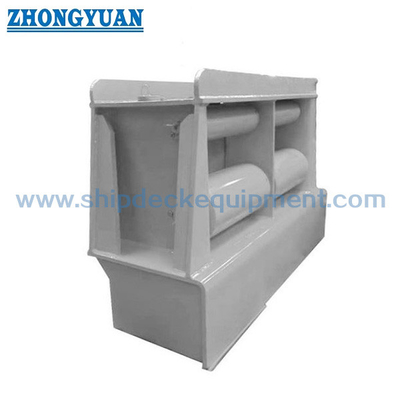

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ ενός ISO 13733 Type 7R universal fairlead και ενός σταθερού τσοκ πρόσδεσης;

A1: Ο τύπος 7R χρησιμοποιεί επτά περιστρεφόμενους κυλίνδρους και δύο καθορισμένα ανοίγματα διέλευσης σχοινιού για να καθοδηγήσει μια γραμμή μέσα από οριζόντιες και κάθετες αλλαγές ηλεκτροδίων. Ένα σταθερό τσοκ χρησιμοποιεί μια σταθερή επιφάνεια επαφής με σχοινί. Το σωστό προϊόν πρέπει να ακολουθεί τη διάταξη πρόσδεσης ή ρυμούλκησης του σκάφους.

Ε2: Πώς πρέπει να επιλεγεί το 300A / 300B ή το 400A / 400B / 400C;

A2: Τα μοντέλα με το ίδιο ονομαστικό μέγεθος κυλίνδρων έχουν τις ίδιες διαμέτρους κύριου κυλίνδρου αλλά διαφορετικές ονομασίες SWL και υπολογισμένα βάρη. Επιλέξτε το επίθημα σύμφωνα με το απαιτούμενο Fairlead SWL, την τυπική θήκη φόρτωσης, τη δομή καταστρώματος και το εγκεκριμένο σχέδιο σκάφους.

Ε3: Μπορούν και τα δύο ανοίγματα διέλευσης σχοινιού να φορτωθούν στο πλήρες SWL που αναφέρεται ταυτόχρονα;

A3: Η ταυτόχρονη φόρτωση δεν πρέπει να λαμβάνεται μόνο από τον πίνακα του μοντέλου. Η διάταξη της γραμμής λειτουργίας, οι κατευθύνσεις φορτίου, οι συνδυασμένες αντιδράσεις, η ενίσχυση του καταστρώματος και η απαίτηση έγκρισης πρέπει να επιβεβαιώνονται από το επίσημο πρότυπο σχέδιο και τον μηχανολογικό υπολογισμό του σκάφους.
