150·450 mm Marine Roller Fairlead με επαληθευμένο SWL & Safety Factor για αγκυροβόληση πλοίων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipment |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Αριθμό μοντέλου: | Τυποποιημένος και προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | As per quotation |
| Συσκευασία λεπτομέρειες: | Παλέτα ή προσαρμοσμένος |
| Χρόνος παράδοσης: | Σύμφωνα με την προσφορά |
| Όροι πληρωμής: | TT, L/C |
| Δυνατότητα προσφοράς: | Ικανοποιήστε τις ανάγκες πελατών |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | GB/T 10105-88 | Τύπος: | Άνοιγμα τύπου |
|---|---|---|---|
| Διαμέτρους κυλίνδρων: | 150~450mm | Κύλινδρος αριθ.: | 2/3 Ρολά |
| Βάρος κυλίνδρου: | 24,8~310 κιλά | Υλικά: | Ήπιος χάλυβας, Χάλυβας C-Mn, Ανοξείδωτος χάλυβας, Χυτοσίδηρος, Οζώδης Χυτοσίδηρος |
| Επεξεργασία Επιφανειών: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, Ζυγισμένο, γυαλισμένο, διαθέσι | Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, κ.λπ. |
| Επισημαίνω: | Κουμπί πεταχτών από χυτοσίδηρο |
||
Περιγραφή προϊόντων
150·450 mm Marine Roller Fairlead με επαληθευμένο SWL & Safety Factor για αγκυροβόληση πλοίων
Επισκόπηση του προϊόντος
Το εν λόγω πλοίο είναι σχεδιασμένο ως φορτωτική συσκευή καθοδήγησης για συστήματα αγκυροβολίας.
Σε αντίθεση με τα συμβατικά fairleads, η μονάδα αυτή είναι κατασκευασμένη με επαληθευμένο ασφαλές φορτίο εργασίας (SWL) και συντελεστή ασφάλειας, εξασφαλίζοντας αξιόπιστη απόδοση υπό πραγματικές δυνάμεις αγκυρώσεως.
Οι υψηλής ποιότητας ράβδοι χάλυβα, η ακριβής μηχανική επεξεργασία και το βελτιστοποιημένο σύστημα λίπανσης εξασφαλίζουν ομαλή περιστροφή και μειωμένη φθορά σχοινιών.
Κατάλληλο τόσο για σχοινί από χάλυβα όσο και για συνθετικά σχοινιά σε απαιτητικά θαλάσσια περιβάλλοντα.
Γρήγορες προδιαγραφές
- Διάμετρος κυλίνδρου: 150×450 mm → Ορίζει την ικανότητα χειρισμού σχοινιών
- SWL: 254·1766 kN → Ορίζει το επιτρεπόμενο φορτίο εργασίας
- Παράγοντας ασφάλειας: 1,35 ̇ 2,09 → Δείχνει το περιθώριο ασφάλειας της δομής
- Τύπος κυλίνδρου: 2 / 3 Κυλίνδροι → Καθορίζει την ικανότητα καθοδήγησης
- Υλικό: Χαλυβουργούχος κυλίνδρος + ατσάλινη βάση → Δυνατότητα και αντοχή
- Άξονας: Ατσάλι υψηλής αντοχής → μεταφορά φορτίου
- Υποκείμενο: Κουτσούκ χαλκού → αντοχή στην φθορά
- Λιπαντική: Διάδρομος ελαίου → ομαλή περιστροφή
- Επιφάνεια: Sa2,5 + γκρεμιστής → προστασία από τη διάβρωση
- Πρότυπο: Ναυτικό GB10105-88
Βασικές τεχνικές παραμέτρους
| Η Ρόλερ Ντάια. | Διάμετρος καλωδίου | Μέγεθος | Βάρος | |||||||||
| Σχοινί PP | Νάιλον |
Ατσάλινο σύρμα (155kgf / mm2) |
||||||||||
| 6 x 24 | 6 x 37 | Δ1 | d0 | d7 | H | σ | t | Κ | χιλιόγραμμο | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| Η Ρόλερ Ντάια. | Α | Α | Κατάλληλη διακόσμηση με σύρμα. | |||||
| Σχοινί PP | Σχοινί Μαλίλα | Ατσάλινο σύρμα (ΓΓ 11 02 Δυνατότητα τράβηξης (155 kg f/mm2) |
Επικεφαλής KN (tf) |
Παράγοντας ασφάλειας | ||||
| 6 x 24 | 6 x 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550 ((56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196 ((122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452(148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766 (((180) | 1.58 |
Οδηγός επιλογής
Βήμα 1 Επιλέξτε τη διάμετρο του κυλίνδρου με βάση το μέγεθος του σχοινιού
Βήμα 2 ️ Επιβεβαίωση τύπου σχοινιού → Σιδηροσύρμα ή συνθετικό σχοινί
Βήμα 3 ️ Επιβεβαίωση SWL → Πρέπει να υπερβαίνει το μέγιστο φορτίο αγκυροβολής
Βήμα 4 ∆εδοχή συντελεστή ασφάλειας → υψηλότερος για τις δυναμικές συνθήκες
Βήμα 5 ️ Επιλέξτε την ποσότητα κυλίνδρων → Με βάση τη γωνία οδήγησης
Βήμα 6 ️ Επιβεβαίωση λιπαντικής → Για μακροπρόθεσμη αξιοπιστία
Δομή
Χάλυβα ράβδοι. Χάλυβας βάση. Σχοινί.
Προσαρμοσμένα χαρακτηριστικά
- SWL: 2541766 kN → Δυνατότητα φόρτωσης
- Παράγοντας ασφάλειας: 1.35 ̇ 2.09 → Διαρθρωτική ασφάλεια
- Υλικό: Χάλυβας → Δυνατότητα
- Άξονας: Υψηλή αντοχή → μεταφορά φορτίου
- Υποβρύχια: Κουτσούκ χαλκού → Αξιοκατάστατη
- Λιπαντική: Διάδρομος ελαίου → ομαλή περιστροφή
- Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών
Οδηγός έρευνας
Παροχή διάμετρου σχοινιού, απαίτησης SWL, τύπου σχοινιού, αριθμού κυλίνδρων και απαίτησης πιστοποίησης.
Πώς Λειτουργεί
Το σχοινί περνά πάνω από περιστρεφόμενους κυλίνδρους που μειώνουν τη τριβή και κατανέμουν το φορτίο.
Εφαρμογές
Σύστημα αγκυροβολίας πλοίου.
Πιστοποιητικά και πλεονεκτήματα
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, επαληθευμένη SWL, μειωμένη φθορά σχοινιών, ομαλή περιστροφή, υψηλή δομική αξιοπιστία.
Σχέδιο & Φωτογραφίες

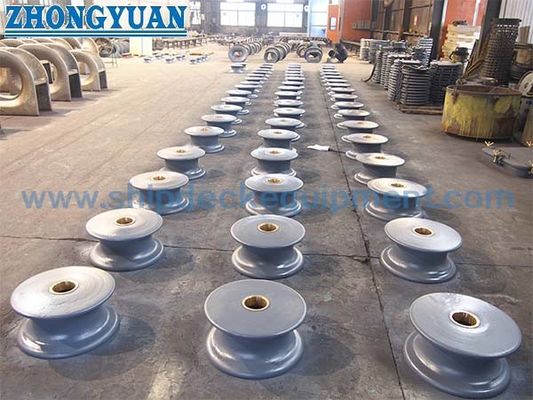

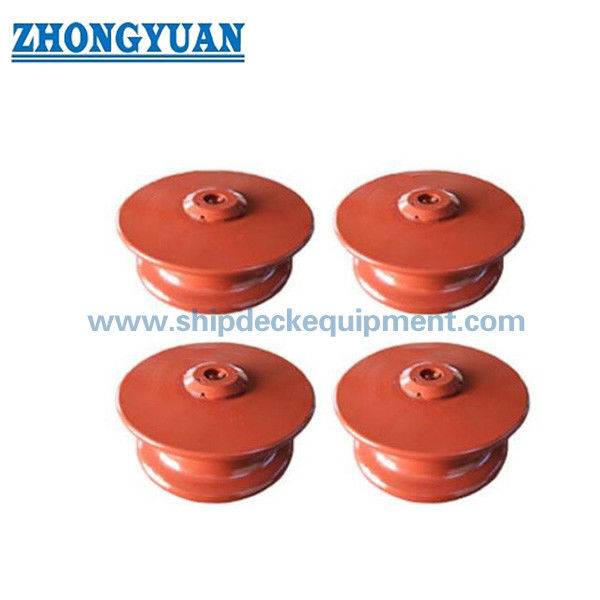

ΓΓ ζωγραφική. Φωτογραφίες προϊόντων
Παραγγελία
MOQ: 1 ∙ παράδοση: 30 ∙60 ημέρες
Γενικές ερωτήσεις
ΕΠ1: Πώς επιλέγετε το SWL;
Α: Η SWL πρέπει να είναι υψηλότερη από το μέγιστο φορτίο αγκυροβολής.
Ε2: Γιατί είναι σημαντικός ο παράγοντας ασφάλειας;
Α: Εξασφαλίζει την αξιοπιστία υπό δυναμικά φορτία.
Ε3: Γιατί να χρησιμοποιήσετε φεϊρλίντ;
Α: Μειώνει την φθορά του σχοινιού και βελτιώνει τη διάρκεια ζωής.
