Ανοιχτός τύπου Δύο ρόλους ναυτιλιακό fairlead JIS F 2014 AF Cast Roller Mooring εξοπλισμό

Επισκόπηση του προϊόντος

Το JIS F 2014 AF ανοιχτού τύπου διτροχιακό φέρλειντ είναι ένας οδηγός σχοινιών αγκυροβολίας πλοίου που χρησιμοποιείται στην πλευρά του πλοίου, το προπύργιο ή την περιοχή αγκυροβολίας στην άκρη του καταστρώματος.Η ανοιχτή διάταξή του επιτρέπει στην γραμμή αγκυροβολίας να εισέλθει στο fairlead από την επάνω πλευρά και να περάσει πάνω από δύο περιστρεφόμενους ρόλους, βοηθώντας στην καθοδήγηση της διαδρομής του σχοινιού και μειώνοντας την άμεση τριβή κατά της δομής του πλοίου.

Αυτή η σελίδα γράφεται για την έκδοση του ανοιχτού τύπου fairlead δύο κυλίνδρων.ενώ το AS αναφέρεται στο ανοιχτό είδος fairlead με δύο κυλίνδρους κατασκευασμένους από χαλύβδινη πλάκαΓια την προσφορά και την παραγωγή, το τελικό υλικό κυλίνδρων, το υλικό του άξονα, η επεξεργασία της επιφάνειας, το σχέδιο εγκατάστασης και το πεδίο εφαρμογής του πιστοποιητικού θα πρέπει να επιβεβαιώνονται σύμφωνα με τις προδιαγραφές του σκάφους.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Ανοιχτός τύπου δύο κυλίνδρων πλοιογενής ράβδος → κατάλληλος για καθοδήγηση με σχοινί αγκυροβολίας στο πλοίο όπου απαιτείται ανοιχτή διάταξη εισόδου σχοινίου.

• Πρότυπο και τύπος: JIS F 2014-1987 AF → ανοικτός τύπου fairlead με δύο χυτούς κυλίνδρους σύμφωνα με την τυποποιημένη ταξινόμηση τύπου.

• Ονομαστικό εύρος μεγεθών: 150 έως 400 για τον τύπο AF → επιλέγεται με βάση το σχέδιο του δοχείου, τη διάταξη του σχοινιού και τον χώρο εγκατάστασης.

• Διατάξη κυλίνδρων: 2 κυλίνδροι → παρέχουν μια απλή διαδρομή οδήγησης με σχοινί για τυπικούς σταθμούς αγκυροβολίας στο πλοίο.

• Κύρια διαστάσεις: D, L, l και l1 → βασικές τιμές για το σχεδιασμό ιστοσελίδας, τον έλεγχο της διάταξης του ναυπηγείου και την επιβεβαίωση της ερώτησης.

• Δεδομένα αναφοράς για σχοινιά: οι τιμές για σχοινιά και ίνες σχοινιών παρέχονται από τον τυποποιημένο πίνακα → οι αναφορές αυτές δεν πρέπει να καταγράφονται ως SWL προϊόντος ή φορτίο διάσπασης.

• Τοποθεσία εγκατάστασης: πλάι πλοίου / προπύργιο / χώρος αγκυροβολίας στην άκρη του καταστρώματος → η δομή και η ενίσχυση του πλοίου γύρω πρέπει να ελέγχονται από το ναυπηγείο ή το γραφείο σχεδιασμού.

• Εστίαση της κατασκευής: επιφάνεια χύτευσης κυλίνδρου, ομαλή ακτίνα επαφής σχοινιών, ελεύθερη περιστροφή κυλίνδρου, προσαρμογή άξονα / θάμνου, προστασία από τη διάβρωση και συντήρηση της συναρμολόγησης.

Βασικές τεχνικές παραμέτρους

Οι διαστάσεις της κύριας ιστοσελίδας για το JIS F 2014 AF ανοιχτού τύπου διτροχιακό φεϊρλίντ πλοίου.Τα δεδομένα για το σχοινί αναφοράς προορίζονται μόνο για την αρχική επιλογή και πρέπει να ελέγχονται σε σχέση με τη διάταξη αγκυροβολίας του σκάφους..

Οι τιμές αναφοράς για το σύρμα στον κύριο πίνακα είναι διατεταγμένες σύμφωνα με τις τυποποιημένες στήλες για το σύρμα.Η ακριβής κατασκευή του σχοινιού και η διάμετρος του σχοινιού θα πρέπει να επιβεβαιώνονται από το σχέδιο αγκυροβολής του σκάφους ή την προδιαγραφή του έργου..

Οδηγός επιλογής και έρευνας

• Βήμα 1: Επιβεβαιώστε το JIS F 2014 AF ανοιχτού τύπου διτροχιοφόρο φεϊρλίντ και το ονομαστικό μέγεθος 150 / 200 / 250 / 300 / 350 / 400 σύμφωνα με το σχέδιο του σκάφους.

• Βήμα 2: Επιβεβαιώστε εάν το έργο απαιτεί τύπο βρόχου χύτευσης AF αντί τύπου βρόχου κατασκευασμένου από ατσάλινη πλάκα AS.

• Βήμα 3: Επιβεβαιώστε τον τύπο σχοινιού, τη διάμετρο του σχοινίου, την κατεύθυνση της γραμμής αγκυροβολίας, τη θέση εγκατάστασης στο πλοίο και τον διαθέσιμο χώρο εγκατάστασης.

• Βήμα 4: Επιβεβαιώστε τις απαιτήσεις υλικού για το ρόλο, το πλαίσιο, τον άξονα, το θάμνο, τα στοιχεία στερέωσης και τα μέρη πώλησης πριν από την παραγωγή.

• Βήμα 5: Επιβεβαιώστε την επεξεργασία της επιφάνειας: εκρήγνυνση και εκκίνηση, τελική επικάλυψη, γαλβανισμένο φινίρισμα, γυαλισμένη επιφάνεια από ανοξείδωτο χάλυβα ή άλλη καθορισμένη επεξεργασία.

• Βήμα 6: Επιβεβαιώστε το πεδίο εφαρμογής του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κατηγορίας, επιθεώρηση μαρτύρων ή έγκριση ειδικού έργου.

• Βήμα 7: Παροχή ποσότητας, προορισμού παράδοσης, απαιτούμενου χρόνου παράδοσης, σχεδίου εγκατάστασης και φωτογραφιών αναφοράς, εάν υπάρχουν.

Δομή

Open fairlead frame | Two cast rollers | Roller shaft / pin | Bush or bearing contact area | Stopper and nut arrangement | Shipside mounting interface | Smooth rope-contact surface | Painted or specified surface treatment

Πλεονεκτήματα του χύτευσης, της περιστροφής και της μηχανικής

• Η διάταξη ανοικτού τύπου επιτρέπει την άμεση είσοδο σχοινιών από την άνω πλευρά, πράγμα που είναι χρήσιμο σε σταθμούς αγκυροβολίας στο πλάι του πλοίου όπου η γωνία οδήγησης της γραμμής αγκυροβολίας αλλάζει κατά τη διάρκεια της αγκυροβολίας ή της μετατόπισης.

• Δύο κυλίνδροι καθοδηγούν τη γραμμή αγκυροβολίας και συμβάλλουν στη μείωση της άμεσης επαφής του σχοινιού με το προπύργιο, την άκρη του κελύφους ή τη δομή του καταστρώματος.

• Οι ράβδοι θα πρέπει να επωμίζονται και να εξομαλύνονται στην επιφάνεια επαφής με το σχοινί για να μειωθεί η τοπική επαφή και να υποστηριχθεί η προστασία του σχοινίου.

• Η περιστροφή του κυλίνδρου πρέπει να ελέγχεται μετά την συναρμολόγηση, ώστε το σχοινί να μπορεί να περάσει με μειωμένη τριβή κατά τη διάρκεια της λειτουργίας αγκυρώσεως.

• Το άξονα, ο θάμνος, το πώμα, το ξύλο και τα μέρη που σχετίζονται με το λίπος πρέπει να είναι τακτοποιημένα για επιθεώρηση και συντήρηση σύμφωνα με το προμηθευμένο σχέδιο και τις απαιτήσεις του σχεδίου.

• Η δομή τοποθέτησης στο πλοίο θα πρέπει να ελέγχεται μαζί με την τοπική ενίσχυση, τη γωνία οδήγησης σχοινιών και τις λεπτομέρειες εγκατάστασης στο ναυπηγείο.

• Η σελίδα αντιμετωπίζει τα δεδομένα σχοινιών αναφοράς ως αναφορά επιλογής, όχι ως SWL, MBL, φορτίο σπάσματος ή φορτίο δοκιμής.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: JIS F 2014-1987 → χρήση όταν η προδιαγραφή του ναυπηγείου ή του πλοιοκτήτη απαιτεί διαστάσεις JIS στο πλοίο.

• Τύπος: ΑΠ ανοιχτού τύπου δύο κυλίνδρων fairlead → εκδοχή χύτευσης κυλίνδρων για ανοιχτή καθοδήγηση σχοινιών αγκυροβολίας στο πλοίο.

• Ονομαστικό μέγεθος: 150 / 200 / 250 / 300 / 350 / 400 → επιλέξτε σύμφωνα με το σχέδιο του δοχείου, την πορεία του σχοινιού και τον χώρο εγκατάστασης.

• Διαμόρφωση κυλίνδρων: Δύο κυλίνδροι → κατάλληλοι για κανονικό έλεγχο της κατεύθυνσης σχοινιών στο πλοίο χωρίς κλειστό πάνω πλαίσιο.

• Υλικό: υλικό χυτού κυλίνδρου και υλικό δομής χάλυβα προς επιβεβαίωση → τελικό υλικό σύμφωνα με τις προδιαγραφές της παραγγελίας και τις ισχύουσες απαιτήσεις του προτύπου.

• Εγκατάσταση: θέση στο πλάι του πλοίου / προπύργιο / άκρη του καταστρώματος → τοπική ενίσχυση του κύτους και λεπτομέρειες τοποθέτησης πρέπει να επιβεβαιώνονται με σχέδιο.

• Επεξεργασία επιφάνειας: Εκρηκτικά και μαγνητοσκόπια ως κοινή θαλάσσια πρακτική → τελική επικάλυψη, γκάλβωση ή γυαλισμός ακολουθεί τις απαιτήσεις του πελάτη.

• Απαιτήσεις πιστοποιητικού: Διατίθεται ανάλογα με το πεδίο εφαρμογής της παραγγελίας → η επιθεώρηση της κατηγορίας και το επίπεδο πιστοποιητικού πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Πώς Λειτουργεί

Mooring rope approaches the shipside fairlead → Rope enters the open two-roller arrangement → Rotating cast rollers guide the rope path → Contact friction against ship structure is reduced → Local force is transferred through the fairlead mounting structure to the ship hull structure

Εφαρμογές

Φορτηγά πλοία. Τροφοφοδρόμια. Τανκερόπλοια. Κοντέινερ πλοία. Τροχεία. Εργατικά πλοία.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

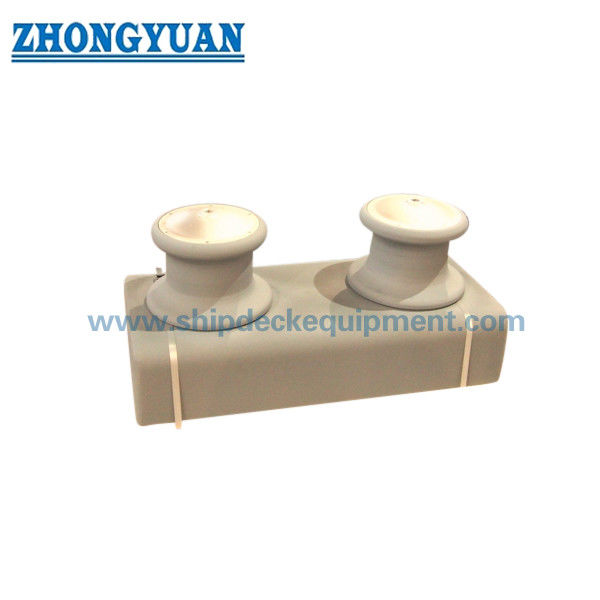

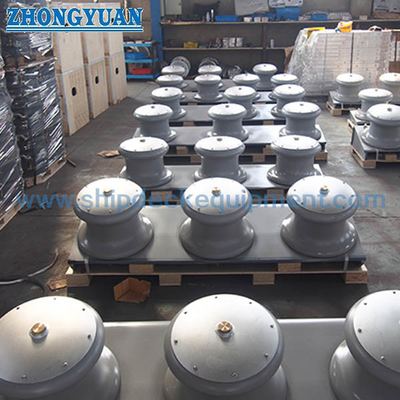

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ AF και AS στο JIS F 2014 ανοιχτού τύπου fairleads δύο κυλίνδρων;

Α1: Η AF είναι η ανοιχτή τύπου διτροχιάς με χυτοτροχιά, ενώ η AS είναι η ανοιχτή τύπου διτροχιάς με τροχιά κατασκευασμένα από χαλύβδινη πλάκα.Ο σωστός τύπος πρέπει να ακολουθεί το σχέδιο του αγγείου και τις προδιαγραφές του σχεδίου.

Ε2: Μπορεί η διάμετρος σχοινιού αναφοράς στον πίνακα να χρησιμοποιηθεί ως SWL ή MBL;

Α2: Όχι. Οι τιμές διάμετρου σχοινιού είναι αναφορές επιλογής από τον τυποποιημένο πίνακα. Δεν πρέπει να καταγράφονται ως προϊόν SWL, MBL, φορτίο σπάσματος ή φορτίο δοκιμής.Η έγκριση φορτίου θα πρέπει να ελέγχεται σύμφωνα με το σχέδιο αγκυροβολής του σκάφους και τις απαιτήσεις του σχεδίου..

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Α3: Επιβεβαιώστε τον τύπο JIS F 2014 AF, το ονομαστικό μέγεθος, τη διάμετρο του σχοινιού, το υλικό, την επεξεργασία της επιφάνειας, την ποσότητα, το σχέδιο εγκατάστασης, την απαίτηση πιστοποιητικού, τον προορισμό παράδοσης και τον απαιτούμενο χρόνο παράδοσης.
