Επισκόπηση του προϊόντος

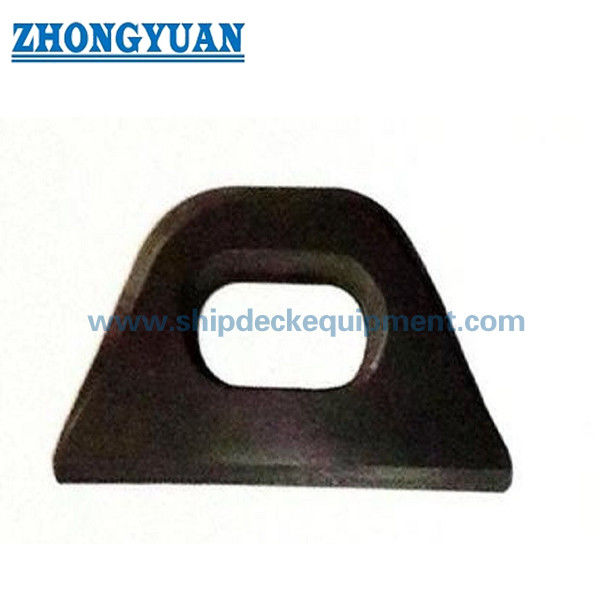

Η ωοειδής οφθαλμοκάθαρση πλοίου τύπου Α και τύπου Β JIS F 3410 είναι συγκολλημένη θαλάσσια κολλητική συσκευή που χρησιμοποιείται για την στερέωση τερματικών σχοινιών, αλυσίδων, τροχαλιών και συναφών εξαρτημάτων σύνδεσης σε δομές πλοίων.Επιλέγεται ανά τυποποιημένο τύπο, ονομαστικό μέγεθος, επιτρεπόμενο φορτίο, θέση εγκατάστασης, διαδρομή υλικού, λεπτομέρειες συγκόλλησης και αντοχή της δομής του μητρικού πλοίου.

Ο τύπος Α χρησιμοποιείται συνήθως ως οπτική επιφάνεια γενικής χρήσης, όπως θέσεις στερέωσης που τοποθετούνται στο κατάστρωμα.Τύπος Β προορίζεται για την ανύψωση του τύπου βομβαρδισμού ρυθμίσεις μάτι και θα πρέπει να επιβεβαιωθεί από το σχέδιο σχεδίουΗ παρούσα σελίδα αντιμετωπίζει το προϊόν ως ενσωματωμένο στη θάλασσα και όχι ως αυτόνομο προϊόν ανύψωσης· ο χειρισμός φορτίου, η ανύψωση ή η χρήση που έχει εγκριθεί από την κατηγορία πρέπει να ελέγχονται ανά περίπτωση φορτίου, λεπτομέρεια συγκόλλησης,μητρική δομή, και έγκριση ταξινόμησης.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Οβάλ οφθαλμική επιφάνεια πλοίου → συγκολλημένο σημείο στερέωσης για τερματικά σχοινιών, αλυσίδες, τροχαλίες και εξαρτήματα σύνδεσης πλοίων.
• Πρότυπο και τύπος: JIS F 3410-1999 Τύπος A & Τύπος B → αναφορά για την ονομασία τύπου, τις διαστάσεις, τη βάση υλικού και την περιγραφή παραγγελίας.
• Ονομαστικό εύρος μεγεθών: 0,4 έως 50 → τυποποιημένη ονομασία με βάση το επιτρεπόμενο φορτίο, όχι ένα άμεσο μεγέθος χιλιοστών.
• Επιτρεπόμενο εύρος φορτίου: 4 έως 500 kN → σημείο αναφοράς επιλογής για φορτίο έλξης· η τελική χρήση πρέπει να ταιριάζει με τη δομή του δοχείου και την έγκριση του σχεδίου.
• Ο δρόμος του υλικού: σφυρηλατημένο κράμα χάλυβα / χάλυβα C-Mn ή πλάκα χάλυβα κομμένη σε σχήμα → η ακριβής ποιότητα, η θερμική επεξεργασία και η συγκόλληση πρέπει να επιβεβαιώνονται πριν από την προσφορά.
• Εστίαση της κατασκευής: ομαλή μετάβαση του τμήματος, οβάλ γεωμετρία ματιών, έλεγχος ρωγμών / απολέπισης, ακρίβεια επεξεργασίας ή σφυρηλάτησης και προετοιμασία ζώνης συγκόλλησης.
• Τύπος Α αναφορά συγκόλλησης τοποθέτησης: s min. 6 έως 35 mm και g min. 4 έως 22 mm → χρήσιμη για την προκαταρκτική διάταξη, αλλά η τελική λεπτομέρεια συγκόλλησης ακολουθεί το σχέδιο του ναυπηγείου.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα epoxy shop primer ως αναφορά → τελική επικάλυψη, γκάλβωση ή φινίρισμα από ανοξείδωτο χάλυβα θα πρέπει να ακολουθούν τις απαιτήσεις του έργου.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση του τύπου A ή του τύπου Β του JIS F 3410 σύμφωνα με το σχέδιο του δοχείου, τον σκοπό τοποθέτησης και τη θέση εγκατάστασης.

Βήμα 2: Επιβεβαιώστε το ονομαστικό μέγεθος και το επιτρεπόμενο φορτίο από 0,4 έως 50 / 4 έως 500 kN και δηλώστε εάν η θήκη φορτίου είναι τοποθέτηση στο κατάστρωμα, τοποθέτηση τερματικού σχοινιού, σύνδεση αλυσίδας, σύνδεση τροχαλιού,ή να σηκώσω το μπουντ άραγκαν..

Βήμα 3: Επιβεβαιώστε τη βασική δομή, τις λεπτομέρειες συγκόλλησης, την ενίσχυση, την κατεύθυνση φορτίου και αν απαιτείται έγκριση κλάσης, επιθεώρηση μαρτύρων ή πρόσθετος υπολογισμός.

Βήμα 4: Επιβεβαίωση του υλικού και της οδού κατασκευής: σφυρηλατημένο κράμα χάλυβα, σφυρηλατημένο χάλυβα C-Mn, κοπή πλακέτας χάλυβα + επεξεργασμένο / σφυρηλατημένο φινίρισμα, ανοξείδωτο χάλυβα ή ειδικές απαιτήσεις χάλυβα.

Βήμα 5: Επιβεβαιώστε την επεξεργασία της επιφάνειας, τη μέθοδο σήμανσης, την απαίτηση NDT / επιθεώρησης, το πεδίο εφαρμογής του πιστοποιητικού, την ποσότητα, τον προορισμό παράδοσης και τον απαιτούμενο χρόνο παράδοσης.

Βήμα 6: Παροχή σχεδίου GA, σχεδίου εγκατάστασης, φωτογραφίας υφιστάμενου προϊόντος ή αντικαταστατικού δείγματος, εάν είναι διαθέσιμο, ειδικά όταν παραγγέλνετε τύπο Β ή μετρήσεις ειδικές για το έργο.

Δομή

Oval eye opening | Forged or steel plate cut body | Smooth radiused transitions | Type A welded mounting area | Type B guy-eyeplate configuration | Low-stress marking area | Blasted and shop-primed or specified surface finish

Πλεονεκτήματα της σφυρηλασίας, της κοπής και της συγκόλλησης της χαλυβουργίας

• Η σφυρηλατημένη κατασκευή είναι κατάλληλη όταν το έργο απαιτεί ένα συμπαγές φορτωτικό σχήμα ματιού με ελεγχόμενη μετάβαση τομής και επιβεβαιωμένες μηχανικές ιδιότητες.
• Η κοπή πλάκας χάλυβα μπορεί να χρησιμοποιηθεί όταν η ποιότητα του υλικού, το πάχος, η προετοιμασία της άκρης, η επεξεργασία και το σχήμα της τελικής τομής ικανοποιούν τις απαιτήσεις σχεδιασμού και επιθεώρησης του έργου.
• Η ομαλή μετάβαση γύρω από το οβάλ μάτι μειώνει την απότομη τοπική επαφή και συμβάλλει στην καλύτερη τοποθέτηση των αλυσίδων, των τερματικών σχοινιών ή των εφοδιασμών τροχαλιών.
• Η τελική επιφάνεια πρέπει να είναι απαλλαγμένη από ορατές ρωγμές και απολέπιση· αυτό είναι ιδιαίτερα σημαντικό γύρω από το άνοιγμα του οφθαλμού, την ακτίνα μετάβασης και τη ζώνη εγκατάστασης.
• Για τις πλαστοειδείς οφθαλμοπλακέτες, μπορεί να απαιτηθεί ομαλοποίηση μετά την ολοκλήρωση, σύμφωνα με την πορεία παραγωγής και τις απαιτήσεις του προτύπου/προγράμματος.
• Οι διαστάσεις αναφοράς συγκόλλησης τύπου Α s και g είναι χρήσιμες για τον προκαταρκτικό έλεγχο της εγκατάστασης, αλλά το ναυπηγείο ή το γραφείο σχεδιασμού πρέπει να επιβεβαιώσουν τις λεπτομέρειες συγκόλλησης και την τοπική ενίσχυση.
• Το τελικό εγκεκριμένο φορτίο εξαρτάται από την οπτική πλάκα, την συγκόλληση, τη μητρική δομή και το πεδίο επιθεώρησης μαζί.
• Το πιστοποιητικό υλικού, το πιστοποιητικό κατασκευαστή, το πιστοποιητικό κατηγορίας, το αρχείο NDT ή η επιθεώρηση μαρτύρων μπορούν να οργανωθούν σύμφωνα με το επιβεβαιωμένο πεδίο εφαρμογής της παραγγελίας.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: JIS F 3410-1999 → χρήση όταν η προδιαγραφή του έργου απαιτεί οβάλ διαστάσεις της οφθαλμοπλακέτας του πλοίου και ονομασία παραγγελίας.
• Τύπος: Τύπος Α / Τύπος Β → Τύπος Α για γενική χρήση, όπως η τοποθέτηση στο κατάστρωμα· Τύπος Β για την ανύψωση του ανθρακωτήρα με τη διάταξη των οφθαλμών υπό την επιβεβαίωση του σχεδίου.
• Ονομαστικό μέγεθος: 0.4 / 0.6 / 1 / 1.6 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50 → επιλέξτε σύμφωνα με το επιτρεπόμενο φορτίο και το σχέδιο εγκατάστασης.
• Επιτρεπόμενο φορτίο: 4 έως 500 kN → τυποποιημένο φορτίο αναφοράς για επιλογή· δεν αντικαθιστούν την έγκριση ειδικού έργου ή την επαλήθευση της μητρικής δομής.
• Υλικό: σφυρηλασία από κράμα χάλυβα, σφυρηλάτηση από χάλυβα C-Mn ή κατασκευή από σχισμή χάλυβα → τελική ποιότητα, συγκόλληση, θερμική επεξεργασία και πεδίο εφαρμογής πιστοποιητικού προς επιβεβαίωση.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + επωξικό γκρεμιστήρα εργοστασίου → τελικό σύστημα βαφής, γαλβάνιση ή φινίρισμα από ανοξείδωτο χάλυβα σύμφωνα με τις προδιαγραφές του δοχείου.
• Επιθεώρηση: οπτική επιφάνεια ως βασική απαίτηση → NDT, δοκιμή αποδεικτικών στοιχείων ή επιθεώρηση μαρτύρων τάξης διαθέσιμη ανάλογα με τις απαιτήσεις του έργου.
• Απαιτούμενη πιστοποίηση: Διαθέσιμη κατόπιν αιτήματος σύμφωνα με το πεδίο εφαρμογής της παραγγελίας → η έγκριση της τάξης υπόκειται στην εξέταση του εγγράφου του έργου και τη διευθέτηση επιθεώρησης.

Πώς Λειτουργεί

Το άνοιγμα του σχοινιού / της αλυσίδας / του τροχαλιού συνδέεται με το οβάλ μάτι → Η ελαστική δύναμη μεταφέρεται μέσω του ομαλού τμήματος του ματιού → Το φορτίο μεταφέρεται στον συγκολλημένο χώρο τοποθέτησης → Πατέρας κατάστρωμα, βουμ,ή στηριζόμενη δομή διανέμει το φορτίο → Επιθεώρηση, το σήμα και η τελική επικάλυψη ολοκληρώνονται σύμφωνα με τις απαιτήσεις του έργου

Εφαρμογές

Ship deck attachment points | Rope terminal fixing | Shackle connection | Pulley or block connection | Deck mooring accessory arrangement | Lifting boom guy eyeplate arrangement | Newbuilding and replacement projects

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ JIS F 3410 τύπου A και τύπου B;

Α1: Ο τύπος Α είναι η διαμόρφωση γενικής χρήσης, που χρησιμοποιείται συνήθως για θέσεις στερέωσης που τοποθετούνται στο κατάστρωμα.Τύπος Β προορίζεται για την ανύψωση του τύπου βομβαρδισμού ρυθμίσεις μάτι και θα πρέπει να ελεγχθεί από το σχέδιο σχεδίουΓια παραγγελίες τύπου Β, μπορεί να απαιτηθούν πρόσθετες λεπτομέρειες όπως μήκος πλάκας ή διαστάσεις εγκατάστασης.

Ε2: Είναι το επιτρεπόμενο φορτίο το ίδιο με το SWL ή την ανυψωτική ικανότητα;

Α2: Όχι. Ο πίνακας παρέχει το επιτρεπόμενο φορτίο για τη βασική βάση επιλογής των ματιών. Δεν πρέπει να ονομάζεται ως SWL, MBL, φορτίο σπάσματος σχοινιών ή φορτίο απόδειξης.η χρήση που έχει εγκριθεί για την κατηγορία πρέπει να επιβεβαιώνεται με την κατεύθυνση φορτίου, λεπτομέρειες συγκόλλησης, αρχική δομή, πεδίο ελέγχου και έγκριση κλάσης.

Ε3: Πρέπει η οφθαλμοπλακέτα να πλαστογραφείται ή να κατασκευάζεται με κοπή χάλυβα;

Α3: Και οι δύο οδοι μπορούν να συζητηθούν. Η σφυρηλατηση είναι κατάλληλη όταν απαιτείται ελεγχόμενη μετάβαση τομής και μηχανικές ιδιότητες.πάχος, η προετοιμασία της άκρης, η μηχανική επεξεργασία και το τελικό προφίλ πληρούν τις απαιτήσεις σχεδιασμού και επιθεώρησης.
