Αποσυναρμολογήσιμο Σημείο Τύπου Αγκυροδοτητής Αλυσίδας Κεφάλου Κρεμάστρα JIS F 2025 Τύπος A

Επισκόπηση του προϊόντος

Η αποσυναρμολογήσιμη σφραγίδα καλωδίου τύπου A JIS F 2025 είναι ένα εξαρτήμα αλυσίδας που χρησιμοποιείται για να στερεώνει το πικρό άκρο της αλυσίδας αγκυρώσεως στο πρίσμα της αλυσίδας αγκυρώσεως.Η αποσυναρμόσιμη διάταξη πρίζας / καλύμματος και καρφίτσες παρέχει ένα ελεγχόμενο μέσο απελευθέρωσης της σύνδεσης αλυσίδας όταν μια εγκεκριμένη διαδικασία έκτακτης ανάγκης απαιτεί την απελευθέρωση της αλυσίδας άγκυραςΔεν πρόκειται για πώμα αλυσίδας, ανυψωτικό, ρυμουλκούμενο ή συνηθισμένη συσκευή χειρισμού άγκυρας.

Τα δεδομένα διαστάσεων που παρέχονται ακολουθούν το JIS F 2025:1992Το JIS F 2025:2021 είναι η τρέχουσα ενεργή έκδοση, έτσι ώστε οι νέες κατασκευές και οι παραγγελίες που σχετίζονται με την κατηγορία θα πρέπει να επιβεβαιώνουν την ισχύουσα έκδοση πριν από την προσφορά.Η επιλογή πρέπει να βασίζεται στη ονομαστική διάμετρο της αλυσίδας άγκυρας, βαθμός αλυσίδας και βάση φορτίου του έργου, γεωμετρία πτέρυγας αλυσίδας-κλειδί, πρόσβαση απελευθέρωσης, διεπαφή συγκόλλησης, απαιτήσεις σφράγισης, σύστημα επίστρωσης και απαιτούμενο πεδίο ελέγχου.

Γρήγορες προδιαγραφές

• Λειτουργία του προϊόντος: Αγκυροβόληση αλυσίδας με πικρό άκρο στο κλειδί αλυσίδας → παρέχει καθορισμένη σύνδεση στο πρεπή αλυσίδας και αποσυναρμολογημένη διάταξη απελευθέρωσης.
• Πρότυπο και τύπος: JIS F 2025 Τύπος Α αποσυναρμολογήσιμος τύπος → Τύπος Α είναι η αποσυναρμολογήσιμη διάταξη· Τύπος Β είναι η σταθερή διάταξη.
• Τυπική έκδοση: διαστάσεις 1992 που παρέχονται. Η έκδοση 2021 είναι τρέχουσα → επιβεβαιώστε τη σύμβαση, το σχέδιο του σκάφους και τις απαιτήσεις κλάσης πριν από την παραγωγή.
• Ονομαστικό εύρος μεγεθών: 52 έως 120, συμπεριλαμβανομένου του ονομαστικού μεγέθους 73 → καλύπτει τις εφαρμοστέες διαμέτρους αλυσίδας άγκυρας από 50-52 mm έως 114-120 mm.
• Περίπου μάζα: 40,5 έως 274 kg → σχετική με τον χειρισμό, τον σχεδιασμό της εγκατάστασης των πτέρυγων, την συσκευασία και την εκτίμηση του φορτίου.
• Τυποποιημένη βάση υλικού: Σώμα SS400 με συγκεκριμένο για το κατασκευαστικό στοιχείο χάλυβα, ορείχαλκο, φέτα, συσκευασία και υλικά συγκράτησης → από ανοξείδωτο χάλυβα ή εναλλακτικά υλικά απαιτείται εγκεκριμένο σχέδιο σχεδίου.
• Εγκατάσταση: Ζυγισμένο στο πτέρυγα αλυσίδας → το πρότυπο επιτρέπει να ταιριάζει το σώμα σε μια καμπύλη επιφάνεια τοποθέτησης όπου απαιτείται.
• Σφράγιση και δοκιμή:Οι επιδόσεις των συμπιεστών και των συσκευασιών θα πρέπει να υποστηρίζουν την καθορισμένη υποχρέωση σφράγισης → κάθε δοκιμαστική πίεση και κριτήρια αποδοχής στεγανότητας νερού ολοκληρωμένης συναρμολόγησης πρέπει να επιβεβαιώνονται από το έργο.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση της ισχύουσας τυποποιημένης έκδοσης, της διαχωρίσιμης διαμόρφωσης τύπου Α και της ονομασίας, όπως JIS F 2025 A52.

Βήμα 2: Επιβεβαιώστε τη ονομαστική διάμετρο της αλυσίδας άγκυρας, την ποιότητα της αλυσίδας, τα δεδομένα πιστοποιητικού αλυσίδας και το αν η παραγγελία αφορά την κατασκευή νέου ή την αντικατάσταση υφιστάμενου σφραγίσματος καλωδίου.

Βήμα 3: Παροχή της διάταξης της αλυσίδας, πάχους / καμπυλότητας του πτέρυγας, συγκολλημένης διεπαφής εγκατάστασης, λεπτομέρειες ενίσχυσης, κατεύθυνση αλυσίδας και διαθέσιμη πρόσβαση λειτουργίας.

Βήμα 4: Επιβεβαιώστε το πρόγραμμα υλικών για το σώμα, το κάλυμμα, την καρφίτσα, το πώμα, τα στοιχεία στερέωσης, τη σφραγίδα, την συσκευασία, τα μέρη συγκράτησης και τυχόν απαιτήσεις από ανοξείδωτο χάλυβα ή ειδικά υλικά.

Βήμα 5: Επιβεβαιώστε την επεξεργασία της επιφάνειας, το καθήκον σφράγισης, τυχόν δοκιμή λειτουργίας στεγανότητας, τη διαδικασία απελευθέρωσης / επαναφοράς, τα σημεία επιθεώρησης και εάν απαιτείται λαβή κάλυψης.

Βήμα 6: Επιβεβαιώστε την ποσότητα, το πιστοποιητικό και το πεδίο εφαρμογής της κατηγορίας, τον προορισμό παράδοσης, τον απαιτούμενο χρόνο παράδοσης, το εγκεκριμένο σχέδιο, τις φωτογραφίες των υφιστάμενων προϊόντων και τις απαιτήσεις συσκευασίας.

Δομή

SS400 body | Detachable cover / plug | Pin and stopper assembly | Packing gland | Gasket and packing | Retaining pin and chainlet | Stud bolts and nuts | Welded chain-locker bulkhead interface | Optional cover handle

Εγκατάσταση αλυσίδας και πλεονεκτήματα ποιότητας

• Ο τύπος Α είναι η αποσυναρμολογητέα διαμόρφωση JIS, η οποία επιτρέπει την απελευθέρωση της σύνδεσης με πικρό άκρο σύμφωνα με διαδικασία ελεγχόμενου αγγείου αντί να παραμένει μόνιμα σταθερή.
• Η γεωμετρία του αμαξώματος πρέπει να είναι σύμφωνη με το προθάλαμο αλυσίδας· όταν η επιφάνεια τοποθέτησης είναι καμπύλη, το πρότυπο επιτρέπει την προσαρμογή του αμαξώματος στην επιφάνεια τοποθέτησης.
• Η ευθυγράμμιση της καρφίτσας, του πώλησης, του κάλυψης, του αδένα συσκευασίας, του βρόχου και του τμήματος στήριξης πρέπει να ελέγχεται από κοινού, έτσι ώστε το χτύπημα απελευθέρωσης και η κατάσταση επανένωσης να μην επηρεάζονται από στρεβλώσεις κατασκευής.
• Το χρονοδιάγραμμα υλικών που βασίζεται σε συστατικά υποστηρίζει ξεχωριστό έλεγχο του δομικού σώματος, των αποσυναρμολογητέων μερών, των ράβδινων στερεωτικών στοιχείων, της συμπίεσης, της συσκευασίας και των στοιχείων συρματόπλεγματος / αλυσίδας.
• Η κατάσταση του συμπίεσης και της συσκευασίας είναι σημαντική για την καθορισμένη υποχρέωση σφράγισης.και τα κριτήρια αποδοχής πρέπει να ακολουθούν τις εγκεκριμένες προδιαγραφές του έργου.
• Η συγκολλημένη διεπαφή και η δομή του πλοίου γύρω πρέπει να ελέγχονται από το ναυπηγείο ή το γραφείο σχεδιασμού για μεταφορά φορτίου, τοπική ενίσχυση, πρόσβαση, προστασία από τη διάβρωση και επιθεώρηση.
• Η σύσφιξη καλωδίου πρέπει να ελέγχεται για τη λειτουργία της μετά την κατασκευή και την εγκατάσταση σύμφωνα με τη συμφωνημένη διαδικασία· δεν πρέπει να παρουσιάζεται ως άγκυρο φρένα αγκυροβολητήρα ή πώμα αλυσίδας καταστρώματος.

Προσαρμοσμένα χαρακτηριστικά

• Τυπική βάση: JIS F 2025:1992 προμηθευμένες διαστάσεις / JIS F 2025:2021 τρέχουσα έκδοση → επιβεβαιώστε ποια έκδοση είναι συμβατικά εφαρμοστέα.
• Τύπος: Τύπος Α αποσυναρμολογήσιμο → διαφορετικό από τη σταθερή διαμόρφωση τύπου Β.
• Ονομαστικό μέγεθος: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 → επιλέξτε με τη σχετική ονομαστική διάμετρος της αλυσίδας άγκυρας.
• Τυπική ονομασία: JIS F 2025 A + ονομαστικός αριθμός → παράδειγμα: JIS F 2025 A52.
• Τυποποιημένο υλικό σώματος: JIS G 3101 SS400 → άλλα υλικά των κατασκευαστικών στοιχείων ακολουθούν το τυποποιημένο πρόγραμμα υλικών.
• Προαιρετικό υλικό: ανοξείδωτο χάλυβα ή προσαρμοσμένο υλικό → διαθέσιμο μόνο με την επιφύλαξη εγκεκριμένων σχεδίων, συμβατότητας με τη διάβρωση, διαδικασίας συγκόλλησης και αποδοχής του σχεδίου.
• Κατηγορία αλυσίδας άγκυρας: Πρέπει να επιβεβαιωθεί → οι παρεχόμενες πληροφορίες αναφέρουν εναλλάξ έως την κατηγορία 2 και την κατηγορία 2 / κατηγορία 3, έτσι ώστε να μην γίνεται ισχυρισμός για μη υποστηριζόμενη κατηγορία.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + επωξιοειδής έλξη, τσιμεντωμένο φινίρισμα ή επικάλυψη έργου → τελικό σύστημα εξαρτάται από το υλικό, τη σειρά συγκόλλησης και τις προδιαγραφές επικάλυψης του δοχείου.
• Απαιτήσεις πιστοποιητικού: Διαθέσιμα σύμφωνα με το πεδίο εφαρμογής της παραγγελίας → πιστοποιητικό κατασκευαστή, ιχνηλασιμότητα υλικού, επιθεώρηση κλάσης και σημεία μαρτύρων πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Πώς Λειτουργεί

Anchor-chain bitter end is connected to the cable clench → The chain is secured at the chain-locker bulkhead during normal service → Retaining parts keep the detachable cover / pin arrangement in position → Under an approved emergency procedure, τα μέρη συγκράτησης και τα αποσυναρμολογήσιμα μέρη απελευθερώνονται σε ελεγχόμενη ακολουθία → Η συναρμολόγηση ελέγχεται, επαναπροσαρμόζεται και ξανασφραγίζεται μετά τη λειτουργία

Εφαρμογές

Chain lockers | Anchor-chain bitter-end securing | Medium and large merchant vessels | Cargo ships | Tankers | Bulk carriers | Container vessels | Newbuilding projects | Replacement and retrofit projects

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά και τα έγγραφα επιθεώρησης μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, την ανιχνευσιμότητα του υλικού, το συμφωνημένο πεδίο δοκιμής και τη διαδικασία έγκρισης από την εταιρεία ταξινόμησης.Οι εταιρείες που αναφέρονται δεν περιλαμβάνονται αυτόματα σε κάθε παραγγελία.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

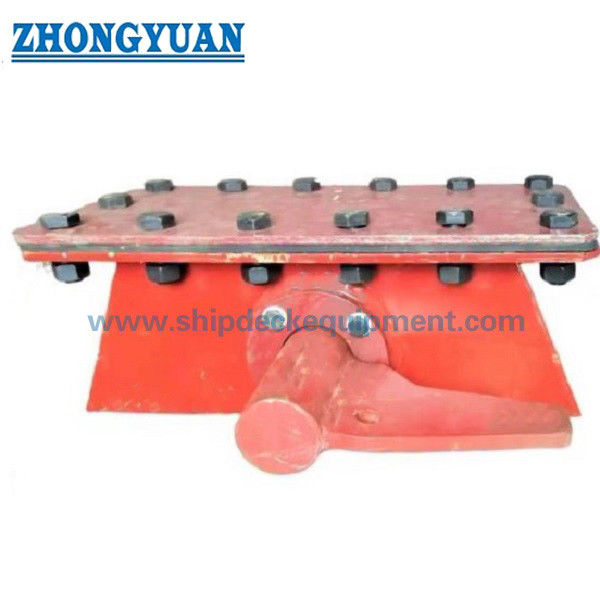

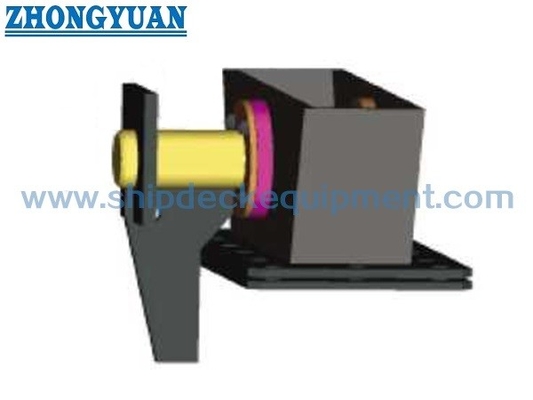

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ JIS F 2025 τύπου Α και τύπου Β;

Α1: Ο τύπος Α είναι η αποσυναρμολογητέα και ο τύπος Β είναι η σταθερή διάταξη.Επιλέγεται ο τύπος Α όταν η διάταξη του δοχείου απαιτεί ελεγχόμενη μέθοδο απελευθέρωσης της σύνδεσης αγκυροδέσμης με πικρό τέλος..

Ε2: Πώς πρέπει να επιλέγεται το σωστό ονομαστικό μέγεθος;

Α2: Επιλέξτε τον ονομαστικό αριθμό από την ισχύουσα διάμετρο της αλυσίδας άγκυρας και επιβεβαιώστε τον έναντι του σχεδίου του δοχείου, της ποιότητας της αλυσίδας, της γεωμετρίας της αλυσίδας, της υπάρχουσας εγκατάστασης, της πρόσβασης στην αποδέσμευση,και εγκεκριμένη τυποποιημένη έκδοσηΟ πίνακας αποτελεί αναφορά επιλογής διαστάσεων, όχι δήλωση SWL ή φορτίου σπάσματος.

Ε3: Συμπεριλαμβάνονται ως πρότυπα οι δοκιμές στεγανότητας και η συμβατότητα αλυσίδας βαθμού 3;

Α3: Όχι αυτόματα. Το ισχύον πρότυπο προσδιορίζει τις επιδόσεις των στεγασμάτων και των συσκευασιών που σχετίζονται με την σφράγιση,αλλά η δοκιμαστική μέθοδος αδιάβροχων δοκιμών ολοκληρωμένης συναρμολόγησης και τα κριτήρια αποδοχής πρέπει να καθορίζονται από το έργοΟι προμηθευόμενες δηλώσεις ποιότητας αλυσίδας έρχονται σε σύγκρουση, επομένως η συμβατότητα βαθμού 3 πρέπει να επιβεβαιωθεί πριν δηλωθεί σε προσφορά ή σε δελτίο δεδομένων.
