GB/T 554-2008 δακτυλογραφεί έναν σκαφών ευρύ εξοπλισμό πρόσδεσης σκαφών στυλίσκων πρόσδεσης Bitts βάσεων διπλό
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Αριθμό μοντέλου: | Τυποποιημένος και προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | As per quotation |
| Συσκευασία λεπτομέρειες: | Παλέτα ή προσαρμοσμένος |
| Χρόνος παράδοσης: | Σύμφωνα με την προσφορά |
| Όροι πληρωμής: | TT, L/C, κ.λπ. |
| Δυνατότητα προσφοράς: | Ικανοποιήστε τις ανάγκες πελατών |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | GB554-2008 | Υλικά: | Γ-ΜΝ ο χάλυβας, ανοξείδωτο, μπορεί επίσης να παρέχει τον ειδικό χάλυβα για τον παγοθραύστη |
|---|---|---|---|
| Ονομαστικές Διαμέτρους: | 100 800mm | Βάρος: | 19 σε 3071kg |
| επεξεργασία επιφάνειας: | η αμμόστρωση S2.5 + ένα στρώμα του εποξικού εγχυτήρα καταστημάτων, που γαλβανίστηκε, γυάλισε, προσαρ | Σειρά SWL: | Σειρά SWL: 29KN- 981KN |
| Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, κ.λπ. | ||
| Υψηλό φως: | Στυλίσκοι πρόσδεσης σκαφών GB/T 554-2008,Στυλίσκοι πρόσδεσης σκαφών τύπων Α,GB/T 554-2008 θαλάσσιοι στυλίσκοι πρόσδεσης |
||
Περιγραφή προϊόντων
GB/T 554-2008 δακτυλογραφεί έναν σκαφών ευρύ εξοπλισμό πρόσδεσης σκαφών στυλίσκων πρόσδεσης Bitts βάσεων διπλό
Περιγραφή:

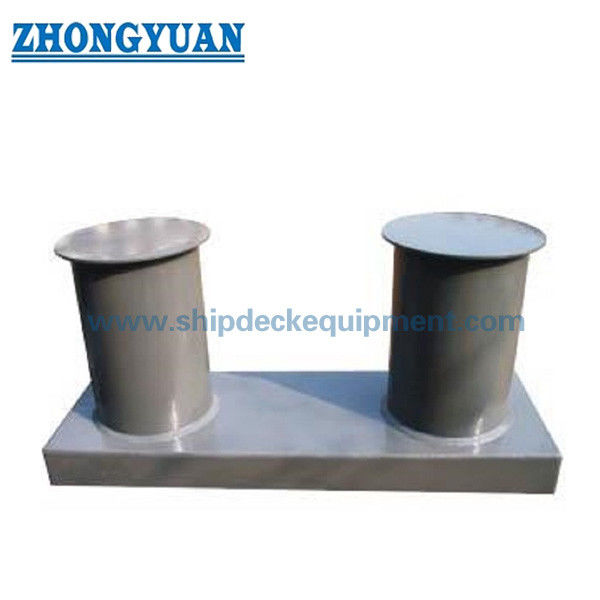

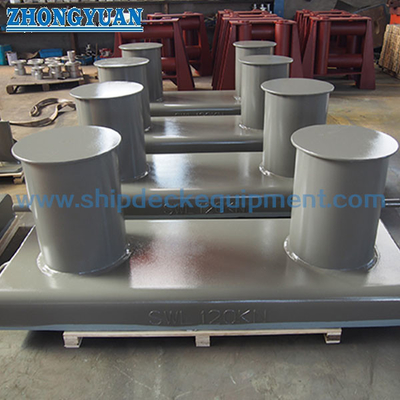

Ο στυλίσκος τύπων 554-2008 Α GB/T είναι ένας συνηθισμένος διπλός στυλίσκος bitts με μια βάση. Παρέχουμε επίσης άλλους τύπους των τυποποιημένων GB/T 554-96bollards: δακτυλογραφήστε το Β που παρεμβάλλεται, απλός στυλίσκος τύπων Γ, ενιαίος διαγώνιος στυλίσκος Δ τύπων, διπλός διαγώνιος στυλίσκος τύπων Ε. Άλλοι τύποι στυλίσκων όπως ο στυλίσκος GB/T10106-88, ο στυλίσκος DIN82607-1995, ο CVI-στυλίσκος, οι στυλίσκοι κ.λπ. αποβαθρών είναι διαθέσιμοι.
Κύρια τεχνική προδιαγραφή:
- Τεχνικό πρότυπο: GB554-2008
- Υλικά: Γ-ΜΝ ο χάλυβας, ανοξείδωτο, μπορεί επίσης να παρέχει τον ειδικό χάλυβα για τον παγοθραύστη.
- Ονομαστικές διάμετροι: 100 800mm
- Βάρος: 19 σε 3071kg
- Επεξεργασία επιφάνειας: η αμμόστρωση S2.5 + ένα στρώμα του εποξικού εγχυτήρα, του καθρέφτη ή του σατέν καταστημάτων γυάλισε, γυαλισμένη, γαλβανισμένη, προσαρμοσμένη επεξεργασία επιφάνειας διαθέσιμη.
- Σειρά SWL: 29KN- 981KN.
- Πιστοποιητικά ταξινόμησης: CCS, NK, BV, ABS, dnv-GL, LR, KR, IRS, RS, κ.λπ.
Κύρια τεχνική παράμετρος:
| Ονομαστικό Dia. |
SWL kN |
Διαστάσεις σωρών | ||||||||||||||||
| Δ | D1 | h1 | h2 | Χ | H1 |
τ ≥ |
T1 ≥ |
T2 | ||||||||||
| 100 | 29 | 114 | 145 | 40 | 6 | 196 | 150 | 10 | 6 | 7 | ||||||||
| 125 | 39 | 140 | 180 | 50 | 246 | 190 | 8 | |||||||||||
| 160 | 49 | 168 | 210 | 60 | 8 | 316 | 250 | 9 | ||||||||||
| 200 | 78 | 219 | 270 | 70 | 378 | 300 | 8 | |||||||||||
| 250 | 118 | 273 | 335 | 80 | 470 | 380 | 11 | 10 | ||||||||||
| 315 | 196 | 325 | 390 | 105 | 10 | 597 | 480 | 15 | 12 | |||||||||
| 355 | 255 | 351 | 420 | 120 | 663 | 530 | 17 | 13 | λ 2 | |||||||||
| 400 | 314 | 402 | 480 | 135 | 749 | 600 | 18 | 14 | ||||||||||
| 450 | 382 | 450 | 545 | 145 | 841 | 680 | 19 | 16 | ||||||||||
| 500 | 451 | 508 | 610 | 160 | 12 | 928 | 750 | 20 | 18 | |||||||||
| 560 | 549 | 560 | 670 | 175 | 1025 | 830 | 22 | 20 | ||||||||||
| 630 | 686 | 610 | 730 | 190 | 1152 | 940 | 24 | 22 | ||||||||||
| 710 | 804 | 712 | 840 | 220 | 14 | λ 291 | 1050 | 25 | 24 | |||||||||
| 800 | 981 | 813 | 940 | 255 | 1480 | 1200 | 26 | 25 | ||||||||||
| Ονομαστικό Dia. | Basment |
Βάρος κλ |
||||||||||||||||
| Α | Β |
χ ≥ |
λ | Λ | Ρ |
t3 ≥ |
Τονωτικό | Κ | ||||||||||
| 100 | 250 | 165 | 50 | 70 | 415 | 15 | 6 | 6×40 | 4 | 19 | ||||||||
| 125 | 315 | 195 | 60 | 100 | 540 | 6×50 | 29 | |||||||||||
| 160 | 400 | 225 | 70 | 145 | 670 | 20 | 6×60 | 45 | ||||||||||
| 200 | 500 | 290 | 85 | 160 | 860 | 25 | 8 | 8×70 | 6 | 80 | ||||||||
| 250 | 630 | 360 | 100 | 215 | 1 065 | 30 | 10 | 10×80 | 8 | 1 41 | ||||||||
| 3 15 | 800 | 43 0 | 125 | 325 | 1300 | 35 | 12 | 12× 105 | 10 | 264 | ||||||||
| 355 | 890 | 80 | 145 | 360 | 175 | 40 | 13 | 13×l20 | 358 | |||||||||
| 400 | 1 000 | 550 | 160 | 400 | 1 630 | 45 | 14 | 14 ×135 | 499 | |||||||||
| 450 | 1 130 | 620 | 170 | 450 | 1 840 | 50 | 16 | 16×145 | 12 | 680 | ||||||||
| 500 | 1 250 | 690 | 190 | 500 | 2 040 | 55 | 1.8 | 18×l60 | 911 | |||||||||
| 560 | λ 380 | 750 | 210 | 560 | 2 240 | 60 | 20 | 20×l75 | 14 | 1 208 | ||||||||
| 630 | 1 570 | 820 | 225 | 680 | 2 510 | 70 | 22 | 22×190 | 1 601 | |||||||||
| 710 | 1 750 | 960 | 260 | 710 | 2 840 | 80 | 24 | 24×220 | 16 | 2 252 | ||||||||
| 800 | 2 000 | 1 100 | 295 | 810 | 3 240 | 25 | 25 × 255 | 3 071 | ||||||||||
| αναφορά: Η μάζα υπολογίζεται σύμφωνα με το ύψος βάσεων ίσο με το χ. | ||||||||||||||||||
Σχέδιο του τύπου 554-2008 GB/T ένας σκαφών ευρύς εξοπλισμός πρόσδεσης σκαφών στυλίσκων πρόσδεσης Bitts βάσεων διπλός
