100–800 mm Κατασκευασμένος διπλός πλωτήρας πρόσδεσης με ευρεία πλάκα βάσης | Τύπος Β JIS F 2001

100-800 χιλιοστών κατασκευασμένο διπλό άγκυρο με πλάκα ευρείας βάσης

Επισκόπηση του προϊόντος

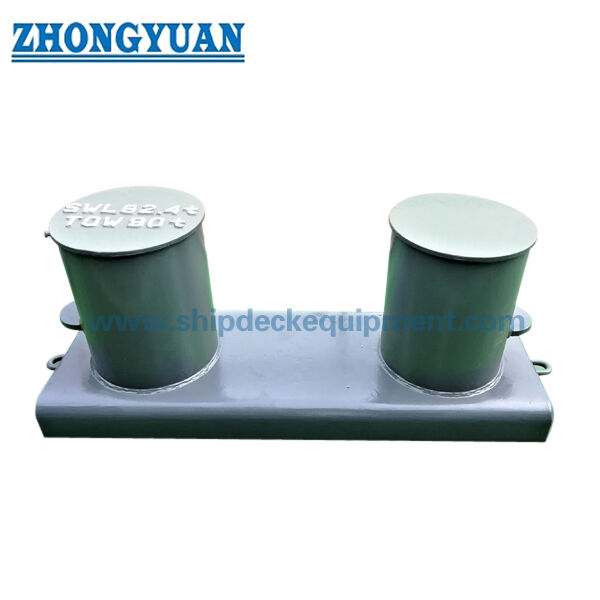

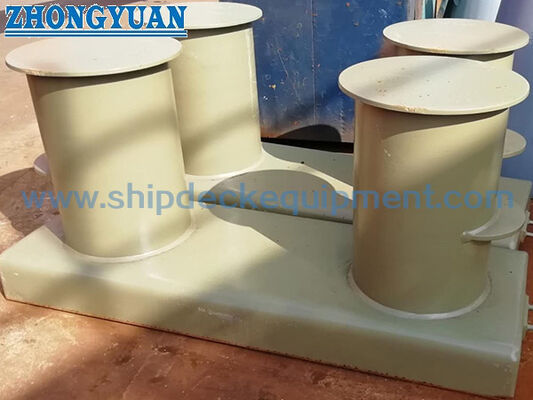

Το διπλό μπιτ δοχείο αγκυροβολής τύπου Β που κατασκευάζεται από την JIS F 2001 είναι ένα ζυγισμένο δοχείο αγκυροβολής πλοίου που χρησιμοποιείται για την στερέωση των γραμμών αγκυροβολής στα κατάστρωμα των πλοίων.Η διάταξη τύπου Β χρησιμοποιεί δύο κατασκευασμένους στύλους σε μια ευρεία πλάκα βάσης, και το δοκάρι επιλέγεται συνήθως με βάση τον τυποποιημένο τύπο, τη ονομαστική διάμετρο, το SWL, τη διάταξη του καταστρώματος, τον τύπο σχοινιού, τη διεπαφή συγκόλλησης, τις απαιτήσεις επίστρωσης και το πεδίο εφαρμογής του πιστοποιητικού.

Για αυτή τη συγκολλημένη κατασκευή από χάλυβα, οι στύλοι μπορούν να κατασκευαστούν από χάλυβα σωλήνα ή από χάλυβα πλάκα τυλιγμένη σε σωλήνα και συγκολλημένη.και η σύνδεση του καταστρώματος πρέπει να ακολουθεί την εγκεκριμένη λεπτομέρεια συγκόλλησης ναυπηγείουΟι ραφές ή οι άκρες των συγκόλλησης που μπορεί να έρθουν σε επαφή με την γραμμή αγκυροβολίας πρέπει να είναι καλυμμένες και να είναι ομαλές για να μειωθεί η τοπική τριβή του σχοινιού κατά τη διάρκεια της λειτουργίας.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: κατασκευασμένος διπλός μπιτ δοκάρι αγκυροβολής με ευρεία πλάκα βάσης → ζυγισμένο σημείο αγκυροβολής για τις διατάξεις του καταστρώματος του πλοίου.

• Πρότυπο και τύπος: JIS F 2001 Τύπος Β, με αναφορά ISO 13795 → τύπος πλάκας βάσης για πλοία και εφαρμογές θαλάσσιας τεχνολογίας.

• Διάστημα SWL: 29 έως 981 kN από τον παρασχεμένο πίνακα → χρησιμοποιείται για την αρχική επιλογή μεγέθους στροφείου· η ενίσχυση και η έγκριση του καταστρώματος εξακολουθούν να εξαρτώνται από το έργο.

• Περιοχή ονομαστικής διαμέτρου: 100 έως 800 mm → καλύπτει μικρές έως μεγάλες θέσεις αγκυροβολίας στο κατάστρωμα πλοίων εντός της παρέχουσας περιοχής μεγεθών τύπου Β.

• Εξωτερική διάμετρος στύλου: Φ114,3 έως Φ812,8 mm → διάμετρος βασικού στύλου για οπτικό έλεγχο, σχεδιασμό κατασκευής και αντιστοίχιση σχεδίων σελίδας.

• Περιοχή βάρους: 18,9 έως 3071 kg → χρήσιμο για προσφορές, χειρισμό, συσκευασία, σχεδιασμό μεταφορών και προετοιμασία εγκατάστασης στο ναυπηγείο.

• Δρόμος κατασκευής: χάλυβα σωλήνα ή χάλυβα πλάκα τυλιγμένο σε σωλήνα → διαμήκη συγκόλληση και ζώνες επαφής σχοινιών πρέπει να είναι ομαλή, όπου είναι δυνατόν.

• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα epoxy shop primer ως αναφορά → γυαλισμένο, γαλβανισμένο ή εξατομικευμένο φινίρισμα μπορεί να συζητηθεί όταν ορίζεται.

Βασικές τεχνικές παραμέτρους

Μέγεθος κύριας σελίδας για το JIS F 2001 τύπου Β κατασκευασμένο διπλό μπιτ δοκάρι αγκυροβολίδας.Οι τιμές SWL προέρχονται από τον παρασχεμένο πίνακα και δεν πρέπει να μετατρέπονται σε σχοινί MBL, δοκιμαστικό φορτίο ή φορτίο διάσπασης χωρίς επιβεβαίωση του σχεδίου.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώνεται η κατασκευασμένη διπλή βίτνη στήλη αγκυρώσεως τύπου Β JIS F 2001 και επιλέγεται η ονομαστική διάμετρος / SWL σύμφωνα με τη διάταξη αγκυρώσεως του σκάφους.

Βήμα 2: Επιβεβαιώστε το είδος του σχοινιού, το μέγεθος του σχοινιού, την αναμενόμενη κατεύθυνση του σχοινιού, τη διάταξη της γραμμής αγκυροβολής και αν το δοκάρι είναι για νέα κατασκευή ή αντικατάσταση.

Βήμα 3: Επιβεβαίωση της θέσης εγκατάστασης του καταστρώματος, της ενίσχυσης του καταστρώματος, της διεπαφής συγκόλλησης πλάκας βάσης, της προετοιμασίας των αυλών και τυχόν απαιτήσεις συγκόλλησης ναυπηγείου ή NDT.

Βήμα 4: Επιβεβαίωση των απαιτήσεων κατασκευής: σιδηροδρομικές πόρτες σωλήνων ή πλακέτες από χάλυβα τυλιγμένες σε σωλήνες, συγκόλληση από το σωλήνα στην βάση και άλεση των συγκόλλησεων συγκόλλησης σε περιοχές επαφής με σχοινί.

Βήμα 5: Επιβεβαιώστε την ποιότητα του υλικού, την επεξεργασία της επιφάνειας, το σύστημα επίχρισής του, την απαίτηση για τσιμεντωμένο/φτιαγμένο, εάν ισχύει, και την απαίτηση για προστασία από τη διάβρωση.

Βήμα 6: Επιβεβαιώστε το πεδίο εφαρμογής του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης, επιθεώρηση μαρτύρων ή απαίτηση έγκρισης κλάσης.

Βήμα 7: Παροχή ποσότητας, τύπου δοχείου, σχεδίου εγκατάστασης ή φωτογραφίας αναφοράς, προορισμού παράδοσης, απαιτούμενης συσκευασίας και απαιτούμενου χρόνου παράδοσης.

Δομή

Two fabricated vertical posts | Wide base plate | Pipe-to-base groove welds | Deck welding edge | Smooth ground rope-contact seams | Steel pipe or rolled-plate pipe construction | Shop primer or specified surface treatment

Προορισμοί μηχανικής κατασκευής, συγκόλλησης και αγκυροβολίας

• Η πλακέτα βάσης τύπου Β παρέχει σαφή συγκολλημένη διεπαφή στο κατάστρωμα για τους σταθμούς αγκυροβολίας των πλοίων· η τελική ενίσχυση του κατάστρωμα και η λεπτομέρεια συγκόλλησης θα πρέπει να επιβεβαιωθούν από το ναυπηγείο ή το γραφείο σχεδιασμού.

• Οι στύλοι σωλήνων από χάλυβα ή οι στύλοι σωλήνων από τυλιγμένες πλάκες χάλυβα μπορούν να χρησιμοποιηθούν σύμφωνα με τις απαιτήσεις του έργου, τη διαθεσιμότητα υλικών και το σχέδιο κατασκευής.

• Όταν η πλάκα τυλίγεται σε σωλήνα, η διαμήκη συγκόλληση πρέπει να συγκολλείται και να γλείφεται ομαλά, ειδικά εκεί όπου το σχοινί μπορεί να περάσει ή να έρθει σε επαφή με την επιφάνεια της στήλης.

• Η προετοιμασία των αυλών στην σύνδεση σωλήνα-βάσης υποστηρίζει βαθύτερη διείσδυση συγκόλλησης και καλύτερη διαρθρωτική συνέχεια όταν εκτελείται σύμφωνα με εγκεκριμένο WPS.

• Η άκρη συγκόλλησης του κατάστρωμα μπορεί να προετοιμαστεί για συγκόλληση βαθιάς διείσδυσης όπου απαιτείται από το σχέδιο του σχεδίου, αλλά η τελική μορφή συγκόλλησης, το πόδι συγκόλλησης, η NDT,και μαρτυρία στην τάξη θα πρέπει να επιβεβαιωθεί πριν από την παραγωγή.

• Οι λεία επιφάνειες επαφής με σχοινί, που είναι ομαλές, συμβάλλουν στη μείωση της τοπικής επαφής με το σύρμα, το σχοινί από ίνες μανίλα/σιζάλ ή το συνθετικό σχοινί κατά τη διάρκεια της κανονικής χειρισμού της αγκυρώσεως.

• Το προμηθευμένο εύρος SWL από 29 έως 981 kN επιτρέπει στον αγοραστή να επιλέξει με καθήκον αγκυρώσεως χωρίς να αναμείξει το SWL με το σχοινί MBL, το φορτίο δοκιμής ή το φορτίο σπάσματος.

• Η επεξεργασία της επιφάνειας μπορεί να ευθυγραμμιστεί με τις προδιαγραφές ζωγραφικής του δοχείου, το περιβάλλον διάβρωσης και τις απαιτήσεις επιθεώρησης του ιδιοκτήτη.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: JIS F 2001 Τύπος Β → χρησιμοποιείται όταν το σχέδιο του σκάφους ή η προδιαγραφή του ιδιοκτήτη απαιτεί τη διάταξη των δομών της πλάκας βάσης τύπου Β.

• Ονομασία προϊόντος: Κατασκευασμένο διπλό μπιτ ράβδος αγκυροβολής → ράβδος αγκυροβολής για τη ρύθμιση των γραμμών αγκυροβολίας, όχι προϊόν ανύψωσης.

• Φόρμα βάσης: Ευρεία πλάκα βάσης → παρέχει το αποτύπωμα συγκόλλησης του καταστρώματος και θα πρέπει να ελέγχεται με την ενίσχυση του καταστρώματος και τις λεπτομέρειες συγκόλλησης.

• Διάστημα SWL: 29 έως 981 kN → επιλέξτε σύμφωνα με τον παρασχεμένο πίνακα και τον υπολογισμό σχεδίου αγκυρώσεως.

• Ονομαστική διάμετρος: 100 έως 800 mm → βασικό μέγεθος για την προσφορά, τη σύγκριση σχεδίων και την ταυτοποίηση του προϊόντος.

• Επιλογές υλικών: Χάλυβας C-Mn / ανοξείδωτος χάλυβας / ειδικός χάλυβας για έργα παγοθραυστικών → τελική ποιότητα υλικού και ιχνηλασιμότητα προς επιβεβαίωση.

• Μέθοδος κατασκευής: Χάλυβας σωλήνα ή χάλυβα πλάκα τυλιγμένο σε σωλήνα → συγκόλληση φινίρισμα συγκόλλησης είναι σημαντικό για την προστασία από επαφή σχοινί.

• Απαιτήσεις συγκόλλησης: Προετοιμασμένες με αυλαία συγκόλληση σωλήνων προς βάση και κατώτατα → πρέπει να επιβεβαιωθεί η τελική μορφή συγκόλλησης, το WPS, η NDT και το πεδίο των μαρτύρων της τάξης.

• Εφαρμόσιμος δείκτης αναφοράς σχοινιών: σχοινί από σύρμα, σχοινί από ίνες μανίλα και σιζάλ, συνθετικό σχοινί → μέγεθος σχοινίου και διάταξη μολύβδου θα πρέπει να επιβεβαιώνονται με το σχέδιο του αγγείου.

• Επεξεργασία επιφάνειας: Sa 2.5 εκρηκτικά + epoxy shop primer ως σημείο αναφοράς → τελική επίστρωση, γκάλβωση ή γυαλισμένο φινίρισμα ακολουθεί τις απαιτήσεις του έργου.

• Απαιτήσεις πιστοποιητικού: διαθέσιμα κατόπιν αιτήματος σύμφωνα με τις απαιτήσεις του έργου → το πεδίο της επιθεώρησης της τάξης και της έγκρισης πρέπει να επιβεβαιώνεται πριν από την προσφορά.

Πώς Λειτουργεί

Mooring line is led around the double bitt bollard → Rope load is held by the two fabricated posts → Local force transfers through the pipe-to-base welds and wide base plate → Load is transferred into the reinforced deck structure through the deck weld → Inspection and final coating are completed according to project requirement

Εφαρμογές

Μεταφορείς χύδην. Τανκέρ. Κοντεϊνοφόρα. Γενικά φορτηγά πλοία. Εργατικά πλοία.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ιχνηλασιμότητα του υλικού, την τεκμηρίωση συγκόλλησης και τη διαδικασία έγκρισης από την κοινωνία τάξης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Πώς πρέπει να επιλέγεται το σωστό μέγεθος στύλου JIS F 2001 τύπου Β;

Α1: Επιλέξτε τη ονομαστική διάμετρο και το SWL σύμφωνα με τη διάταξη αγκυροβολής του σκάφους, τον τύπο σχοινιού, το μέγεθος του σχοινιού, την κατεύθυνση του σχοινιού, την ενίσχυση του καταστρώματος και την απαίτηση έγκρισης του έργου.Ο προμηθευόμενος πίνακας SWL είναι για την επιλογή των στύλων και δεν πρέπει να αντιμετωπίζεται ως σχοινί MBL ή φορτίο δοκιμής.

Ε2: Γιατί είναι σημαντική η ευρεία πλάκα βάσης για τα δοχεία τύπου Β;

Α2: Η ευρεία πλάκα βάσης παρέχει τη διεπαφή συγκόλλησης του καταστρώματος και βοηθά στη διανομή της δύναμης του στύλου στη δομή του πλοίου.και η απαίτηση επιθεώρησης πρέπει να επιβεβαιώνεται από το ναυπηγείο ή το γραφείο σχεδιασμού.

Ε3: Ποιες λεπτομέρειες συγκόλλησης και κατασκευής πρέπει να επιβεβαιωθούν πριν από την παραγγελία;

Α3: Επιβεβαιώστε εάν οι στύλοι είναι κατασκευασμένοι από σωλήνα χάλυβα ή από κυλινδρισμένο σωλήνα από χαλύβδινη πλάκα, λεπτομέρειες συγκόλλησης σωλήνα-βάσης, προετοιμασία συγκόλλησης κατάστρωσης, πρόβλεψη για το πόδι συγκόλλησης ή διείσδυση, πεδίο εφαρμογής WPS/NDT,Πιστοποιητικό υλικού, επεξεργασία της επιφάνειας, και αν απαιτείται μαρτυρία στην τάξη.
