DN100mm–450mm Οδηγός Τροχαλίας Βάσης με Κλειδαριά | Επαληθευμένο SWL (254–1766 kN) για Πρόδεση Πλοίου
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | CB/T 436-2000 | Τύπος κυλίνδρου: | Τύπος Α με στάνταρ ρολό CB*58-83 |
|---|---|---|---|
| Διαμέτρους κυλίνδρων: | 100mm~450mm | Κύλινδρος αριθ.: | Αριθμός κυλίνδρου: Μονός κύλινδρος |
| Βάρος κυλίνδρου: | 9,9kg~452kg | Βασικό βάρος: | 63,9kg~454,4kg |
| Υλικά: | Ήπιος χάλυβας C-Mn, Ανοξείδωτος χάλυβας, Χυτοσίδηρος, Οζώδης Χυτοσίδηρος | Επεξεργασία Επιφανειών: | αμμοβολή σε S2.5 + μία στρώση εποξειδικό αστάρι κατάστημα, Γαλβανισμένο, προσαρμοσμένη επεξεργασία ε |
| Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, κ.λπ. | ||
| Επισημαίνω: | Κλιτ Πεντέσταλ Ρολ Φέρλειντ,CB/T 436 Φέρλειντ,CB/T 436 Πεντάγωνο τροχόσπιτο |
||
Περιγραφή προϊόντων
DN100mm 450mm Πεντάγωνο Roller Fairlead με Cleat. Έλεγχος SWL (2541766 kN)
Επισκόπηση του προϊόντος
Το CB/T 436 τύπου Α βάθρο κυλίνδρων με σχοινί είναι σχεδιασμένο για συνδυασμό καθοδήγησης σχοινιών και προσωρινής στερέωσης σε συστήματα αγκυροβολίας πλοίων.
Η ανυψωμένη δομή βάθρου εξασφαλίζει τη σωστή γωνία οδήγησης σχοινιών από το κατάστρωμα στο fairlead, μειώνοντας την ανώμαλη κάμψη και βελτιώνοντας την κατανομή φορτίου.
Ο περιστρεφόμενος ρόλος χάλυβα μειώνει την τριβή και την φθορά του σχοινιού, ενώ η ενσωματωμένη σχοινίς επιτρέπει την γρήγορη τοποθέτηση και κράτηση.
Κατασκευασμένο με καθορισμένες τιμές SWL για επιλογή κάτω από πραγματικά φορτία αγκυροβολής, εξασφαλίζοντας αξιόπιστη μεταφορά φορτίου και ασφάλεια λειτουργίας.
Γρήγορες προδιαγραφές
- Διάμετρος κυλίνδρου: 100×450 mm → Ορίζει τη χωρητικότητα του σχοινιού
- Υψόμετρο βάθρου (H): ~ 1000 mm → Διασφαλίζει τη σωστή γωνία οδήγησης
- SWL: 2541766 kN → Ορίζει το επιτρεπόμενο φορτίο
- Λειτουργία: Οδήγηση + Κλήρωση → Συνδυασμένη λειτουργία
- Υλικό: Ρολάρι χυτού χάλυβα + κατασκευασμένο βάθρο → Δυνατότητα
- Άξονας: Ατσάλι υψηλής αντοχής → Μεταφορά φορτίου
- Λιπαντική: λιπαρή ρώγα → εύκολη συντήρηση
- Επιφάνεια: Sa2,5 + γκρεμιστής → προστασία από τη διάβρωση
- Πρότυπο: CB/T 436-2000 → Συμμόρφωση με τις θαλάσσιες διατάξεις
Βασικές τεχνικές παραμέτρους
| Ρολάρι Ντάια. |
Εφαρμόσιμη διάμετρος σχοινίτος (μέγιστο) (Μόνο για αναφορά) |
Μέγεθος | Βάρος χιλιόγραμμο |
ΔΕΔ (kN) | ||||||||||||||||
| Φυτικές ίνες Σχοινί Ντάια. |
Φύση Σχοινί Ντάια. |
ΣΥΡ (GB /T 8918) Δυνατότητα 1570 Mpa |
Α | Δ1 | D2 | Δ3 | D4 | H | H1 | Κ | Κ1 | Α | σ | t | Τ1 | Ρολάρι | Πεντάγωνο | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16 έως 18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Σημείωση: Στάδιο h= 1000 mm | ||||||||||||||||||||
Οδηγός επιλογής
Βήμα 1 Επιλέξτε τη διάμετρο του κυλίνδρου με βάση το μέγεθος του σχοινιού
Βήμα 2 ️ Επιβεβαίωση τύπου σχοινιού → σχοινί από ίνες ή χάλυβα
Βήμα 3 ️ Επιβεβαίωση SWL → Πρέπει να υπερβαίνει το φορτίο αγκυροβολής
Βήμα 4 Επιβεβαιώστε το ύψος του βάθρου → Ταιριάζετε την γωνία οδήγησης του καταστρώματος
Βήμα 5 ️ Επιβεβαίωση λειτουργίας → Μόνο με σχοινί ή καθοδήγηση
Βήμα 6 ️ Επιβεβαίωση πιστοποίησης → απαίτηση κλάσης
Δομή
Ρολί από χυτοχάλυβα. Κλιτ. Υψηλό βάθρο. Σχοινί.
Προσαρμοσμένα χαρακτηριστικά
- Υψόμετρο βάθρου: 500~1500 mm → Σωστό μολύβι σχοινιού
- SWL: 2541766 kN → Δυνατότητα φόρτωσης
- Λειτουργία: Οδηγός + κράτηση → Αποδοτική λειτουργία
- Υλικό: Χάλυβας → Δυνατότητα
- Άξονας: Υψηλή αντοχή → μεταφορά φορτίου
- Λιπαντική: Σύστημα λιπασμού → ομαλή περιστροφή
- Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών
Οδηγός έρευνας
Παρακαλείσθε να αναφέρετε τη διάμετρο του σχοινιού, το απαιτούμενο SWL, το ύψος του υποστρώματος (εάν διαφέρει), τη θέση εγκατάστασης και την πιστοποίηση.
Πώς Λειτουργεί
Το ανυψωμένο βάθρο εξασφαλίζει τη σωστή γωνία σχοινιού, ο ρόλος μειώνει την τριβή και το σχοινί επιτρέπει την προσωρινή στερέωση.
Εφαρμογές
Εφαρμογές υψηλής γωνίας προώθησης.
Πιστοποιητικά και πλεονεκτήματα
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, σωστή σχεδίαση γωνίας οδήγησης, μειωμένη φθορά σχοινιών, ολοκληρωμένη λειτουργία.
Σχέδιο & Φωτογραφίες

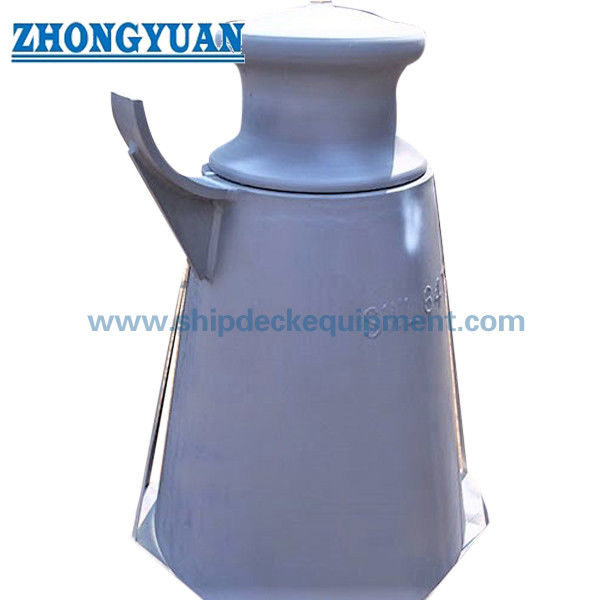

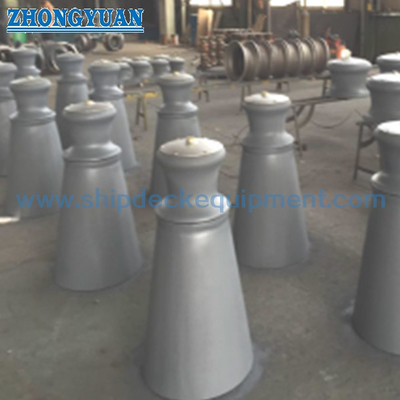

ΓΓ ζωγραφική. Φωτογραφίες προϊόντων
Παραγγελία
MOQ: 1 μονάδα. Παράδοση: 45-60 ημέρες. Προσαρμοσμένο ύψος διαθέσιμο
Γενικές ερωτήσεις
Ε1: Γιατί είναι σημαντικό το ύψος του βάθρου;
Α: Εξασφαλίζει τη σωστή γωνία οδήγησης του σχοινιού και μειώνει το πλευρικό φορτίο.
Ε: Μπορεί να προσαρμοστεί το ύψος;
Α: Ναι, το ύψος του βάθρου μπορεί να ρυθμιστεί σύμφωνα με τη διάταξη του καταστρώματος.
Ε3: Πώς να επιλέξετε το SWL;
Α: Το SWL πρέπει να υπερβαίνει το αναμενόμενο φορτίο αγκυροβολής.
