100–450mm Βάση Οδηγού Ρολού με Κλειδαριά | Επαληθευμένο Φορτίο Ασφαλούς Εργασίας (254–1766 kN) για Πρόδεση Πλοίου
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipment |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Αριθμό μοντέλου: | Τυποποιημένος και προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | As per quotation |
| Συσκευασία λεπτομέρειες: | Παλέτα ή προσαρμοσμένος |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | TT, L/C |
| Δυνατότητα προσφοράς: | Ικανοποιήστε τις ανάγκες πελατών |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | CB/T 436-2000 | Τύπος κυλίνδρου: | Τύπος Α με στάνταρ ρολό CB*58-83 |
|---|---|---|---|
| Διαμέτρους κυλίνδρων: | 100mm~450mm | Κύλινδρος αριθ.: | Αριθμός κυλίνδρου: Μονός κύλινδρος |
| Βάρος κυλίνδρου: | 9,9kg~452kg | Βασικό βάρος: | 63,9kg~454,4kg |
| Υλικά: | Ήπιος χάλυβας C-Mn, Ανοξείδωτος χάλυβας, Χυτοσίδηρος, Οζώδης Χυτοσίδηρος | Επεξεργασία Επιφανειών: | αμμοβολή σε S2.5 + μία στρώση εποξειδικό αστάρι κατάστημα, Γαλβανισμένο, προσαρμοσμένη επεξεργασία ε |
| Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, κ.λπ. | ||
| Επισημαίνω: | Κλιτ Πεντέσταλ Ρολ Φέρλειντ,CB/T 436 Φέρλειντ,CB/T 436 Πεντάγωνο τροχόσπιτο |
||
Περιγραφή προϊόντων
100–450mm Βάση Κυλίνδρου Οδηγός Σχοινιού με Κλειδαριά | Επαληθευμένο SWL (254–1766 kN) για Πρόδεμα Πλοίου
Επισκόπηση Προϊόντος
Ο οδηγός σχοινιού τύπου CB/T 436 Τύπου Α με κλειδαριά είναι σχεδιασμένος για συνδυασμένη καθοδήγηση σχοινιού και προσωρινή ασφάλιση σε συστήματα πρόδεματος πλοίων.
Η υπερυψωμένη δομή της βάσης εξασφαλίζει σωστή γωνία καθοδήγησης του σχοινιού από το κατάστρωμα στον οδηγό, μειώνοντας την αφύσικη κάμψη και βελτιώνοντας την κατανομή φορτίου.
Ο περιστρεφόμενος κύλινδρος από χυτοχάλυβα μειώνει την τριβή και τη φθορά του σχοινιού, ενώ η ενσωματωμένη κλειδαριά επιτρέπει γρήγορη τοποθέτηση και συγκράτηση.
Σχεδιασμένο με καθορισμένες τιμές SWL για επιλογή υπό πραγματικά φορτία πρόδεματος, εξασφαλίζοντας αξιόπιστη μεταφορά φορτίου και λειτουργική ασφάλεια.
Γρήγορες Προδιαγραφές
- Διάμετρος Κυλίνδρου: 100–450 mm → Καθορίζει χωρητικότητα σχοινιού
- Ύψος Βάσης (H): ~1000 mm → Εξασφαλίζει σωστή γωνία καθοδήγησης
- SWL: 254–1766 kN → Καθορίζει επιτρεπόμενο φορτίο
- Λειτουργία: Καθοδήγηση + Κλειδαριά → Συνδυασμένη λειτουργία
- Υλικό: Κύλινδρος από χυτοχάλυβα + κατασκευασμένη βάση → Αντοχή
- Άξονας: Χάλυβας υψηλής αντοχής → Μεταφορά φορτίου
- Λίπανση: Γράσο → Εύκολη συντήρηση
- Επιφάνεια: Sa2.5 + αστάρι → Προστασία από διάβρωση
- Πρότυπο: CB/T 436-2000 → Συμμόρφωση με ναυτιλιακά πρότυπα
Κύριες Τεχνικές Παράμετροι
| Κύλινδρος Διάμ. |
Εφαρμόσιμη Διάμετρος Συρματόσχοινου (Μέγιστη) (Μόνο για αναφορά) |
Διαστάσεις | Βάρος kg |
SWL (kN) | ||||||||||||||||
| Ίνες Σχοινί Διάμ. |
Φύση Σχοινί Διάμ. |
SWR (GB /T 8918) Αντοχή 1570 Mpa |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | Κύλινδρος | Βάση | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Σημείωση: Ύψος βάσης h= 1000 mm | ||||||||||||||||||||
Οδηγός Επιλογής
Βήμα 1 – Επιλογή Διαμέτρου Κυλίνδρου → Με βάση το μέγεθος του σχοινιού
Βήμα 2 – Επιβεβαίωση Τύπου Σχοινιού → Συνθετικό ή συρματόσχοινο
Βήμα 3 – Επιβεβαίωση SWL → Πρέπει να υπερβαίνει το φορτίο πρόδεματος
Βήμα 4 – Επιβεβαίωση Ύψους Βάσης → Αντιστοίχιση γωνίας καθοδήγησης στο κατάστρωμα
Βήμα 5 – Επιβεβαίωση Λειτουργίας → Με κλειδαριά ή μόνο καθοδήγηση
Βήμα 6 – Επιβεβαίωση Πιστοποίησης → Απαίτηση ταξινόμησης
Δομή
Κύλινδρος από χυτοχάλυβα | Κλειδαριά | Υπερυψωμένη βάση | Άξονας | Σύστημα λίπανσης
Προσαρμοσμένα Χαρακτηριστικά
- Ύψος Βάσης: 500~1500 mm → Σωστή καθοδήγηση σχοινιού
- SWL: 254–1766 kN → Χωρητικότητα φορτίου
- Λειτουργία: Καθοδήγηση + συγκράτηση → Αποτελεσματική λειτουργία
- Υλικό: Χυτοχάλυβας → Αντοχή
- Άξονας: Υψηλής αντοχής → Μεταφορά φορτίου
- Λίπανση: Σύστημα γράσου → Ομαλή περιστροφή
- Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή
Οδηγός Ερωτήσεων
Παρακαλούμε δώστε διάμετρο σχοινιού, απαιτούμενο SWL, ύψος βάσης (αν διαφέρει), θέση εγκατάστασης και πιστοποίηση.
Πώς Λειτουργεί
Η υπερυψωμένη βάση εξασφαλίζει σωστή γωνία σχοινιού, ο κύλινδρος μειώνει την τριβή και η κλειδαριά επιτρέπει προσωρινή ασφάλιση.
Εφαρμογές
Πρόδεμα καταστρώματος πλοίου | Εφαρμογές υψηλής γωνίας καθοδήγησης | Συμπαγής διάταξη
Πιστοποιήσεις & Πλεονεκτήματα
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; σωστός σχεδιασμός γωνίας καθοδήγησης, μειωμένη φθορά σχοινιού, ενσωματωμένη λειτουργία.
Σχέδια & Φωτογραφίες

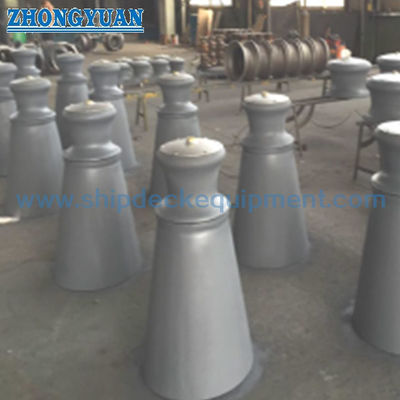

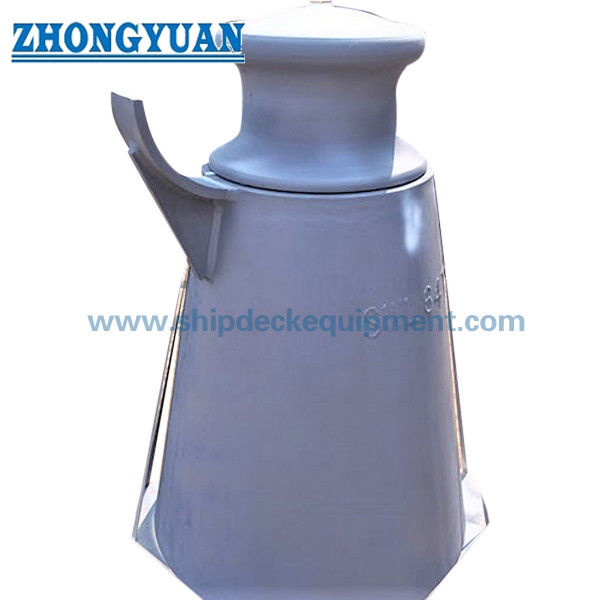

Γενικό σχέδιο | Φωτογραφίες προϊόντος
Παραγγελία
MOQ: 1 Μονάδα | Παράδοση: 45–60 Ημέρες | Διαθέσιμο προσαρμοσμένο ύψος
Συχνές Ερωτήσεις
Ε1: Γιατί είναι σημαντικό το ύψος της βάσης;
Α: Εξασφαλίζει σωστή γωνία καθοδήγησης του σχοινιού και μειώνει το πλευρικό φορτίο.
Ε2: Μπορεί να προσαρμοστεί το ύψος;
Α: Ναι, το ύψος της βάσης μπορεί να ρυθμιστεί για να ταιριάζει με τη διάταξη του καταστρώματος.
Ε3: Πώς επιλέγεται το SWL;
Α: Το SWL πρέπει να υπερβαίνει το αναμενόμενο φορτίο πρόδεματος.
