Επισκόπηση Προϊόντος

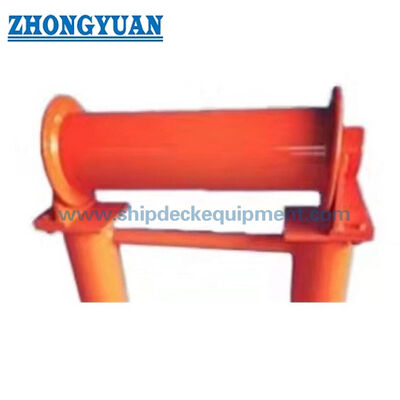

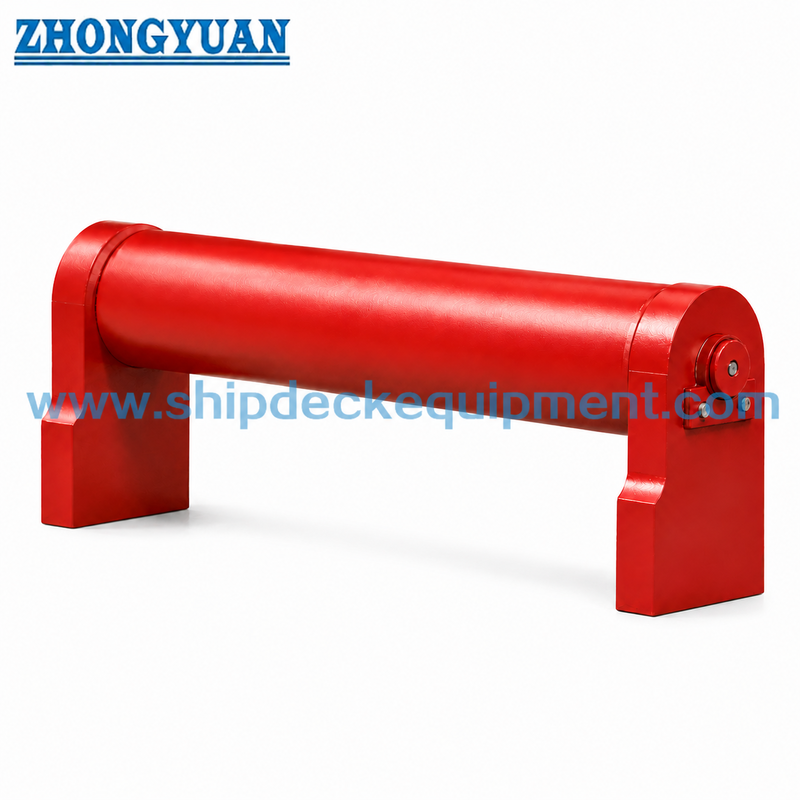

Το οριζόντιο ράουλο στόμιο πλοίου τύπου Α CB/T 435 είναι μια πλευρική μονάδα καθοδήγησης σχοινιού πρόσδεσης που χρησιμοποιείται στην οριζόντια θέση του ράουλου, συνήθως εγκαθίσταται στο πλευρό του σκάφους και χρησιμοποιείται μαζί με ένα διπλό ράουλο στόμιο πλευρικής πλευράς ή ρολόι ράουλο. Η λειτουργία του είναι να καθοδηγεί το σχοινί πρόσδεσης και να βοηθά στην αλλαγή της γωνίας καθοδήγησης του σχοινιού στην κατακόρυφη κατεύθυνση, μειώνοντας την τοπική τριβή όταν η κατεύθυνση του σχοινιού αλλάζει μεταξύ της πλευράς του σκάφους και της διάταξης πρόσδεσης στο κατάστρωμα.

Αυτή η διαμόρφωση Τύπου Α χρησιμοποιεί ένα ράουλο, άξονα ράουλου, δακτύλιο ρουλεμάν, αποστάτη, έδρανο ρουλεμάν, πλάκα στοπ και σχεδιασμό ρουλεμάν με αυλάκι λίπανσης. Το έδρανο ρουλεμάν ύψους 120 mm είναι συγκολλημένο στη δομή του ράουλου στόμιου, ενώ η πλάκα στοπ σταθεροποιεί τον άξονα του ράουλου στη θέση του. Για προμήθεια και αντικατάσταση, τα κύρια σημεία επιβεβαίωσης είναι το CB/T 435-2005 Τύπος Α, η διάμετρος του ράουλου, το υλικό, η επιφανειακή επεξεργασία, η διάταξη του αντίστοιχου ρολογιού ράουλου πλευρικής πλευράς και η απαίτηση πιστοποιητικού.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Οριζόντιο ράουλο στόμιο πλοίου → οδηγός σχοινιού πλευρικής θέσης για διατάξεις πρόσδεσης σκαφών.
• Πρότυπο και τύπος: CB/T 435-2005 Τύπος Α → τύπος πλευρικής πλευράς που χρησιμοποιείται με διάταξη ρολογιού ράουλου πλευρικής πλευράς / διπλού ράουλου στόμιου.
• Διάμετροι ράουλου: 76 mm και 89 mm → δύο ονομαστικές επιλογές για την αντιστοίχιση της διάταξης πρόσδεσης του σκάφους και της διαδρομής καθοδήγησης του σχοινιού.
• Κύριο εύρος μήκους: L 400–580 mm, L1 464–646 mm → χρήσιμο για τον έλεγχο του χώρου εγκατάστασης κοντά στην πλευρά του σκάφους.
• Περίπου. βάρος: 17,0 kg και 32,5 kg → υποστηρίζει τον σχεδιασμό χειρισμού, συσκευασίας, αντικατάστασης και εκτίμηση φορτίου.
• Κύρια εξαρτήματα: άξονας ράουλου, ράουλο, δακτύλιος ρουλεμάν, αποστάτης, έδρανο ρουλεμάν, πλάκα στοπ και αυλάκι λίπανσης → σχεδιασμένο για καθοδηγούμενη περιστροφή και συντηρήσιμη συναρμολόγηση.
• Επιλογές υλικού: χάλυβας C-Mn, ήπιος χάλυβας, ανοξείδωτος χάλυβας και επιλογή ράουλου FRP όπου καθορίζεται → το τελικό υλικό πρέπει να ακολουθεί την απαίτηση του έργου.
• Επιφανειακή επεξεργασία: αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργαστηρίου, γυαλισμένο, γαλβανισμένο ή προσαρμοσμένο φινίρισμα → η τελική επίστρωση πρέπει να ταιριάζει με την προδιαγραφή βαφής του σκάφους.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε το οριζόντιο ράουλο στόμιο πλοίου τύπου Α CB/T 435-2005 και επιλέξτε την ονομαστική διάμετρο 75 ή 89 σύμφωνα με το σχέδιο του σκάφους.

Βήμα 2: Επιβεβαιώστε τη διάταξη καθοδήγησης του σχοινιού: θέση εγκατάστασης στην πλευρά του σκάφους, αλλαγή γωνίας κατακόρυφης καθοδήγησης και αντίστοιχο διπλό ράουλο στόμιο πλευρικής πλευράς ή ρολόι ράουλο.

Βήμα 3: Επιβεβαιώστε το υλικό και την επιλογή ράουλου: χάλυβας C-Mn, ήπιος χάλυβας, ανοξείδωτος χάλυβας ή ράουλο FRP εάν απαιτείται από το έργο.

Βήμα 4: Επιβεβαιώστε την επιφανειακή επεξεργασία: αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργαστηρίου, γαλβανισμένο φινίρισμα, γυαλισμένη επιφάνεια ανοξείδωτου χάλυβα ή άλλο σύστημα επίστρωσης.

Βήμα 5: Επιβεβαιώστε το πεδίο επιθεώρησης και πιστοποίησης πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, επιθεώρηση με μάρτυρα κλάσης ή πιστοποιητικό κλάσης σύμφωνα με την απαίτηση του έργου.

Βήμα 6: Παρέχετε ποσότητα, τύπο σκάφους, σχέδιο εγκατάστασης ή φωτογραφία, τόπο παράδοσης και απαιτούμενο χρόνο παράδοσης.

Δομή

Άξονας ράουλου | Οριζόντιο ράουλο | Δακτύλιος ρουλεμάν | Αυλάκι λίπανσης | Αποστάτης | Έδρανο ρουλεμάν ύψους 120 mm | Πλάκα στοπ για στερέωση άξονα | Δομή στήριξης ράουλου στόμιου συγκολλημένη | Επιφανειακή επεξεργασία καθορισμένη από το έργο

Σχεδιασμός Πρόδεσης, Περιστροφή & Μηχανικά Πλεονεκτήματα

• Η διάταξη πλευρικής πλευράς Τύπου Α είναι κατάλληλη όπου το σχοινί πρόσδεσης αλλάζει κατεύθυνση μεταξύ του οδηγού πλευρικής πλευράς και του εξοπλισμού πρόσδεσης στο κατάστρωμα, ειδικά όταν χρησιμοποιείται με διπλό ράουλο στόμιο πλευρικής πλευράς ή ρολόι ράουλο.
• Το οριζόντιο ράουλο βοηθά στην καθοδήγηση του σχοινιού στην κατακόρυφη κατεύθυνση και μειώνει την άμεση τριβή σε σταθερές ατσάλινες ακμές κατά τη λειτουργία πρόσδεσης.
• Ο δακτύλιος ρουλεμάν περιλαμβάνει αυλάκι λίπανσης για την υποστήριξη ευέλικτης περιστροφής του ράουλου και τη μείωση της δυσκολίας συντήρησης κατά τη χρήση.
• Η πλάκα στοπ σταθεροποιεί τον άξονα του ράουλου και βοηθά στη διατήρηση του συγκροτήματος ράουλου στην καθορισμένη θέση του κατά την κανονική λειτουργία καθοδήγησης του σχοινιού.
• Το έδρανο ρουλεμάν ύψους 120 mm παρέχει καθορισμένο ύψος στήριξης και διεπαφή συγκόλλησης για ενσωμάτωση με τη δομή του ράουλου στόμιου.
• Το υλικό και η επιφανειακή επεξεργασία μπορούν να επιλεγούν σύμφωνα με το περιβάλλον του σκάφους, την απαίτηση διάβρωσης, το σχέδιο συντήρησης και τις προδιαγραφές του πελάτη.
• Δεν δηλώνεται SWL ή MBL σχοινιού στον παρεχόμενο πίνακα παραμέτρων. Η επιλογή φορτίου πρέπει να ελέγχεται έναντι της διάταξης πρόσδεσης του σκάφους, των δεδομένων σχοινιού και του σχεδίου του έργου όταν απαιτείται.

Προσαρμοσμένα Χαρακτηριστικά

• Πρότυπο: CB/T 435-2005 → χρησιμοποιείται για την επιλογή οριζόντιου ράουλου στόμιου πλοίου τύπου Α και ως αναφορά κύριων διαστάσεων.
• Τύπος: Τύπος Α πλευρικής πλευράς → κατάλληλος για εγκατάσταση στην πλευρά του σκάφους και χρήση με διατάξεις ρολογιού ράουλου πλευρικής πλευράς.
• Ονομαστική Διάμ.: 75 / 89 mm → επιλέγεται σύμφωνα με το σχέδιο του έργου, τη διάμετρο του ράουλου και τον διαθέσιμο χώρο εγκατάστασης.
• Διάμετρος Ράουλου: 76 / 89 mm → κύριο μέγεθος ράουλου επαφής με το σχοινί για σχέδιο ιστοσελίδας και επιβεβαίωση προσφοράς.
• Υλικό: χάλυβας C-Mn / ήπιος χάλυβας / ανοξείδωτος χάλυβας / επιλογή ράουλου FRP → η τελική επιλογή πρέπει να επιβεβαιωθεί από τις προδιαγραφές του έργου.
• Σχεδιασμός Ρουλεμάν: δακτύλιος ρουλεμάν με αυλάκι λίπανσης → υποστηρίζει ομαλότερη περιστροφή και πρόσβαση συντήρησης.
• Έδρανο Ρουλεμάν: έδρανο ρουλεμάν ύψους 120 mm συγκολλημένο → το σχέδιο του έργου πρέπει να επιβεβαιώνει την περιβάλλουσα δομή και τη διεπαφή εγκατάστασης.
• Απαίτηση Πιστοποιητικού: διαθέσιμο κατόπιν αιτήματος σύμφωνα με την απαίτηση του έργου → το πεδίο επιθεώρησης κλάσης πρέπει να επιβεβαιωθεί πριν από την παραγγελία.

Πώς Λειτουργεί

Το σχοινί πρόσδεσης προσεγγίζει τον οδηγό πλευρικής πλευράς → Το σχοινί έρχεται σε επαφή με το οριζόντιο ράουλο → Η περιστροφή του ράουλου καθοδηγεί το σχοινί και αλλάζει την κατακόρυφη γωνία καθοδήγησης → Ο δακτύλιος ρουλεμάν και το αυλάκι λίπανσης υποστηρίζουν ευέλικτη περιστροφή → Το σχοινί συνεχίζει προς το αντίστοιχο ρολόι ράουλο πλευρικής πλευράς ή τον εξοπλισμό πρόσδεσης στο κατάστρωμα

Εφαρμογές

Σταθμοί πρόσδεσης πλευρικής πλευράς σκάφους | Διατάξεις ρολογιού ράουλου πλευρικής πλευράς | Συνοδευτική χρήση διπλού ράουλου στόμιου | Καθοδήγηση κατακόρυφης γωνίας σχοινιού πρόσδεσης | Φορτηγά πλοία | Σκάφη εργασίας | Ρυμουλκά | Έργα νέων κατασκευών και αντικαταστάσεων

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να διευθετηθούν σύμφωνα με την απαίτηση του έργου, το πεδίο επιθεώρησης, την ιχνηλασιμότητα υλικού και τη διαδικασία έγκρισης νηογνώμονα.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.
