BR πέντε τύπων JIS Φ 2026 καθολικά Fairleads κυλίνδρων σωλήνων με τον ανώτερο εξοπλισμό πρόσδεσης σκαφών κυλίνδρων

Five Roller Universal Fairlead με επάνω κύλινδρο για πρόσδεση πλοίων | JIS F 2026 Type BR

Επισκόπηση προϊόντος

Το JIS F 2026 Type BR πέντε κυλίνδρων universal fairlead είναι μια συσκευή καθοδήγησης σχοινιού πρόσδεσης στο τέλος του καταστρώματος που είναι εγκατεστημένη κοντά στο πλευρικό κατάστρωμα ή στην περιοχή των άκρων του καταστρώματος. Χρησιμοποιείται για την καθοδήγηση των σχοινιών πρόσδεσης από διάφορες κατευθύνσεις μέσω μιας συμπαγούς διάταξης κυλίνδρων, μειώνοντας την άμεση επαφή του σχοινιού με τη δομή του πλοίου και βοηθώντας το σχοινί να περνάει πιο ομαλά κατά τη διάρκεια της πρόσδεσης, της μετατόπισης και των γενικών εργασιών πρόσδεσης.

Αυτό το Fairlead Type BR τοποθετείται ως μια πρακτική λύση με πέντε κυλίνδρους για μεσαίου έως βαρύτερες διατάξεις καθοδήγησης σχοινιού όπου απαιτείται έλεγχος με σχοινί πολλαπλών κατευθύνσεων, αλλά ο χώρος του καταστρώματος δεν δικαιολογεί ένα μεγαλύτερο κύλινδρο επτά κυλίνδρων ή εννέα κυλίνδρων. Για έργα που απαιτούν Τύπο BL, η διάταξη αντίθετου χεριού, το μέγεθος του σχοινιού, η βάση φορτίου, η βάση εγκατάστασης και το πεδίο επιθεώρησης κλάσης θα πρέπει να επιβεβαιώνονται με το σχέδιο του σκάφους πριν από την προσφορά.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Πέντε κυλίνδρους γενικής οδού με άνω κύλινδρο → συμπαγές σχοινί καθοδήγησης πολλαπλών κατευθύνσεων για σταθμούς πρόσδεσης πλοίων.

• Πρότυπο: JIS F 2026-1980 → αναφορά για τον χαρακτηρισμό Τύπου BR / Τύπου BL, τις διαστάσεις, τα πόδια συγκόλλησης και το εύρος βάρους.

• Εύρος ονομαστικής διαμέτρου κυλίνδρων: 140 έως 315 mm → υποστηρίζει διαφορετικές διατάξεις καταστρώματος και απαιτήσεις διαδρομής σχοινιού.

• Εύρος βάρους: 235 έως 2050 kg → χρήσιμο για το σχέδιο ανύψωσης, το χειρισμό συνεργείου, τη συσκευασία, το φορτίο και την αναθεώρηση θεμελίωσης καταστρώματος.

• Έννοια της δομής: συνδυασμός οριζόντιου και κατακόρυφου κυλίνδρου → βοηθά στην καθοδήγηση των σχοινιών από διαφορετικές γωνίες προσέγγισης με λιγότερη τοπική φθορά του σχοινιού.

• Επιλογές υλικών: χάλυβας C-Mn, μαλακός χάλυβας ή ανοξείδωτος χάλυβας → το τελικό υλικό πρέπει να ακολουθεί τις προδιαγραφές του έργου και τις απαιτήσεις σχεδίασης.

• Επεξεργασία επιφάνειας: ανατινάξεις σε Sa2.5/S2.5 + εποξειδικό αστάρι, γυαλισμένο, γαλβανισμένο ή προσαρμοσμένο επίχρισμα → επιλεγμένο σύμφωνα με το περιβάλλον διάβρωσης και το σύστημα βαφής δοχείου.

• Πεδίο εφαρμογής πιστοποιητικού: διαθέσιμο σύμφωνα με τις απαιτήσεις του έργου → Η συμμετοχή της τάξης, η ιχνηλασιμότητα του υλικού και η μαρτυρία επιθεώρησης πρέπει να επιβεβαιωθούν πριν από την παραγγελία.

Κύριες Τεχνικές Παράμετροι

Διαστάσεις κύριας ιστοσελίδας για JIS F 2026 Type BR πέντε κυλίνδρων universal fairleads. Οι διαστάσεις είναι σε mm εκτός αν αναφέρεται διαφορετικά. Ο παρακάτω πίνακας διατηρεί τις πιο χρήσιμες παραμέτρους επιλογής και διάταξης για την ανάγνωση ιστοσελίδων. Ο πλήρης πίνακας τυπικών διαστάσεων τοποθετείται στο Backend Reference.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε τη διάταξη τυπικού, τύπου και χεριού → JIS F 2026-1980 Ο τύπος BR ή ο τύπος BL πρέπει να ταιριάζει με το σχέδιο διάταξης πρόσδεσης σκάφους.

Βήμα 2: Επιβεβαιώστε την ονομαστική διάμετρο και τη διαδρομή του σχοινιού → επιλέξτε 140, 160, 180, 200, 250 ή 315 ανάλογα με το μέγεθος του σχοινιού, τη θέση του καλύμματος και την απαιτούμενη γωνία προσέγγισης σχοινιού.

Βήμα 3: Επιβεβαιώστε τη βάση φορτίου και τα δεδομένα σχοινιού → δώστε τον τύπο σχοινιού, τη διάμετρο σχοινιού, το MBL σχοινιού εάν είναι διαθέσιμο, τη διάταξη πρόσδεσης και τυχόν απαιτούμενο φορτίο σχεδιασμού ή σημείωση κατηγορίας. Μην αντιμετωπίζετε το φορτίο θραύσης σχοινιού ως SWL δίκαιης μολύβδου εκτός εάν επιβεβαιωθεί η βάση σχεδιασμού.

Βήμα 4: Επιβεβαιώστε τις λεπτομέρειες εγκατάστασης → θέση καταστρώματος, πλευρική διάταξη στη θάλασσα, χώρο θεμελίωσης, κατάσταση συγκόλλησης, οπλισμό περιβάλλοντος και σχετική θέση βαρούλκου ή κολώνας.

Βήμα 5: Επιβεβαιώστε την επεξεργασία υλικού και επιφάνειας → χάλυβας C-Mn, μαλακός χάλυβας, ανοξείδωτος χάλυβας, αμμοβολή + αστάρι, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένο σύστημα επίστρωσης.

Βήμα 6: Επιβεβαιώστε τις πληροφορίες αγοράς → ποσότητα, απαίτηση πιστοποιητικού, εύρος επιθεώρησης, προορισμός παράδοσης, απαιτούμενος χρόνος παράδοσης και σχέδιο ή φωτογραφία αναφοράς, εάν υπάρχει.

Δομή

Διάταξη πέντε κυλίνδρων | Άνω κύλινδρος | Πλαϊνοί κύλινδροι | Οριζόντιοι και κάθετοι κύλινδροι σχοινιού καθοδήγησης | Συγκολλημένος χαλύβδινος σκελετός | Διεπαφή θεμελίωσης στο τέλος του καταστρώματος | Κυλιόμενες επιφάνειες επαφής με σχοινί | Συγκολλήστε τα πόδια ανάλογα με το μέγεθος | Θαλάσσια επίστρωση ή προσαρμοσμένο φινίρισμα

Πλεονεκτήματα σχεδιασμού και μηχανικής πρόσδεσης

• Η διάταξη με πέντε κυλίνδρους παρέχει πιο σταθερή καθοδήγηση με σχοινί από τις απλούστερες διατάξεις τριών κυλίνδρων ή τεσσάρων κυλίνδρων, ενώ διατηρεί μια πιο συμπαγή δομή από τα μεγάλα Fairleads με επτά ή εννέα κυλίνδρους.

• Ο συνδυασμός οριζόντιων και κατακόρυφων κυλίνδρων βοηθά στον έλεγχο της κίνησης του σχοινιού από διάφορες κατευθύνσεις προσέγγισης, κάτι που είναι χρήσιμο σε σταθμούς πρόσδεσης στο κατάστρωμα και σε μηχανικές διατάξεις πρόσδεσης σκαφών.

• Η κυλιόμενη επαφή μειώνει την άμεση επαφή ολίσθησης μεταξύ του σχοινιού και της δομής του πλοίου, συμβάλλοντας στη μείωση της τοπικής φθοράς στις επιφάνειες του σχοινιού πρόσδεσης κατά την επαναλαμβανόμενη κίνηση του σχοινιού.

• Το συμπαγές πλαίσιο πολλαπλών κυλίνδρων είναι κατάλληλο όπου η διάταξη του καταστρώματος απαιτεί βελτιωμένο έλεγχο σχοινιού αλλά ο διαθέσιμος χώρος εγκατάστασης είναι περιορισμένος.

• Το τυπικό εύρος μεγεθών από το ονομαστικό 140 έως το 315 δίνει στα ναυπηγεία μια πρακτική σειρά επιλογής για διαφορετικά μεγέθη σκαφών, διάταξη καταστρώματος και απαιτήσεις καθοδήγησης με σχοινιά.

• Παρέχονται δεδομένα βάρους και σκέλους συγκόλλησης για το σχεδιασμό θεμελίωσης, το χειρισμό συνεργείου, τη συσκευασία και τον συντονισμό εγκατάστασης.

• Η επεξεργασία επιφάνειας μπορεί να επιλεγεί σύμφωνα με τις προδιαγραφές επίστρωσης του σκάφους, το περιβάλλον διάβρωσης και τις απαιτήσεις του ιδιοκτήτη, με την επιφύλαξη της επιβεβαίωσης του έργου.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: JIS F 2026-1980 → χρήση όταν η προδιαγραφή του ναυπηγείου ή του ιδιοκτήτη απαιτεί ιαπωνικές τυπικές διαστάσεις κυλίνδρων στο τέλος του καταστρώματος.

• Τύπος: Τύπος BR / Τύπος BL → Ο τύπος BR χρησιμοποιείται για αυτήν τη σελίδα. Ο τύπος BL ή η διάταξη αντίθετου χεριού πρέπει να επιβεβαιωθεί με σχέδιο πριν από την προσφορά.

• Ονομαστική διάμετρος: 140 / 160 / 180 / 200 / 250 / 315 → επιλέξτε ανάλογα με τη διαδρομή σχοινιού, τον χώρο εγκατάστασης και τη διάταξη πρόσδεσης του σκάφους.

• Εύρος διαμέτρου κυλίνδρου: 140 έως 315 mm → μεγαλύτερα μεγέθη κυλίνδρων παρέχουν μεγαλύτερη ακτίνα επαφής και μεγαλύτερο περίβλημα δομής.

• Εύρος βάρους: 235 έως 2050 kg → σημαντικό για τον προγραμματισμό μεταφοράς, τη διάταξη ανύψωσης του καταστρώματος και την προετοιμασία εγκατάστασης.

• Υλικό: χάλυβας C-Mn, μαλακός χάλυβας ή ανοξείδωτος χάλυβας → Οι απαιτήσεις τελικής ποιότητας, ιχνηλασιμότητας και επιθεώρησης πρέπει να ακολουθούν τις προδιαγραφές παραγγελίας.

• Επεξεργασία επιφάνειας: Ανατινάξεις Sa2.5/S2.5 + εποξειδικό αστάρι, γυαλισμένο, γαλβανισμένο ή προσαρμοσμένη επεξεργασία → το σύστημα τελικής επίστρωσης πρέπει να ταιριάζει με τις απαιτήσεις βαφής δοχείων.

• Απαίτηση Πιστοποιητικού: Διατίθεται κατόπιν αιτήματος σύμφωνα με την απαίτηση του έργου → Η έγκριση της τάξης και η επιθεώρηση μάρτυρα υπόκεινται σε επιβεβαιωμένο εύρος παραγγελίας.

Πώς λειτουργεί

Το σχοινί πρόσδεσης προσεγγίζει από το κατάστρωμα ή από την πλευρά της θάλασσας → Το σχοινί έρχεται σε επαφή με την κατάλληλη επιφάνεια του κυλίνδρου → Οι κύλινδροι καθοδηγούν την κατεύθυνση του σχοινιού και μειώνουν την τριβή ολίσθησης → Το πλαίσιο μεταφέρει τη δύναμη καθοδήγησης του σχοινιού στο θεμέλιο του καταστρώματος → Το σχοινί συνεχίζει προς την κολόνα, το βαρούλκο ή τη διάταξη πρόσδεσης

Εφαρμογές

Συστήματα πρόσδεσης πλοίων | Οδηγός σχοινιού στο τέλος του καταστρώματος | Διάταξη μολύβδου με σχοινί βαρούλκου | Βυθοκόροι | Γερανοφόρα πλοία | Βάρκες στοιβασίας | Σκάφη εργασίας | Μηχανικά σκάφη | Έργα νεόδμησης και αντικατάστασης

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να τακτοποιηθούν σύμφωνα με την απαίτηση του έργου, το εύρος της επιθεώρησης, την ιχνηλασιμότητα του υλικού και τη διαδικασία έγκρισης της ταξικής κοινωνίας. Τα πιστοποιητικά τάξης είναι διαθέσιμα κατόπιν αιτήματος και υπόκεινται σε επιβεβαιωμένη συμμετοχή στην τάξη.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers.

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Ποια είναι η κύρια διαφορά μεταξύ ενός Fairlead με πέντε κυλίνδρους και ενός μεγαλύτερου Fairlead με εννέα κυλίνδρους;

A1: Το Fairlead πέντε κυλίνδρων είναι μια συμπαγής λύση καθοδήγησης σχοινιού πολλαπλών κατευθύνσεων για κανονικές έως μέτριας πολυπλοκότητας διατάξεις πρόσδεσης. Συνήθως επιλέγεται ένα δίκυκλο με εννέα κυλίνδρους για μεγαλύτερες κατασκευές, πιο σύνθετες γωνίες μολύβδου σχοινιού ή βαρύτερες διατάξεις καθοδήγησης σχοινιού. Η τελική επιλογή θα πρέπει να ακολουθεί τη διάταξη πρόσδεσης του σκάφους και τη βάση φορτίου.

Ε2: Μπορεί το φορτίο θραύσης σχοινιού να χρησιμοποιηθεί απευθείας ως SWL αυτού του fairlead;

A2: Όχι. Το φορτίο θραύσης σχοινιού, το MBL σχοινιού, το φορτίο σχεδιασμού, το SWL αναφοράς και το δοκιμαστικό φορτίο δεν πρέπει να αναμειγνύονται. Για προσφορά και αναθεώρηση μηχανικής, δώστε τη διάμετρο σχοινιού, τον τύπο σχοινιού, το MBL σχοινιού εάν είναι διαθέσιμο, το σχέδιο σκάφους και την απαιτούμενη σημείωση κλάσης, ώστε να επιβεβαιωθεί η σωστή βάση επιλογής.

Ε3: Ποιες πληροφορίες χρειάζονται πριν από την προσφορά;

A3: Επιβεβαιώστε JIS F 2026 Τύπος BR ή Τύπος BL, ονομαστική διάμετρος, μέγεθος σχοινιού, υλικό, επεξεργασία επιφάνειας, ποσότητα, απαίτηση πιστοποιητικού, θέση εγκατάστασης στο κατάστρωμα, προορισμός παράδοσης, απαιτούμενος χρόνος παράδοσης και σχέδιο ή φωτογραφία εάν είναι διαθέσιμο.

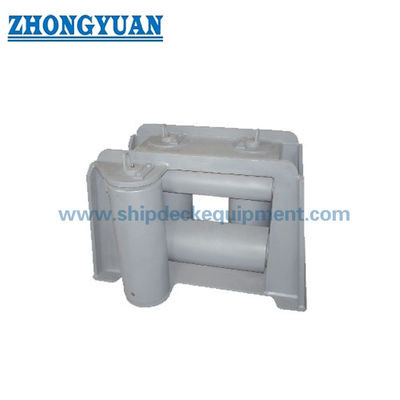

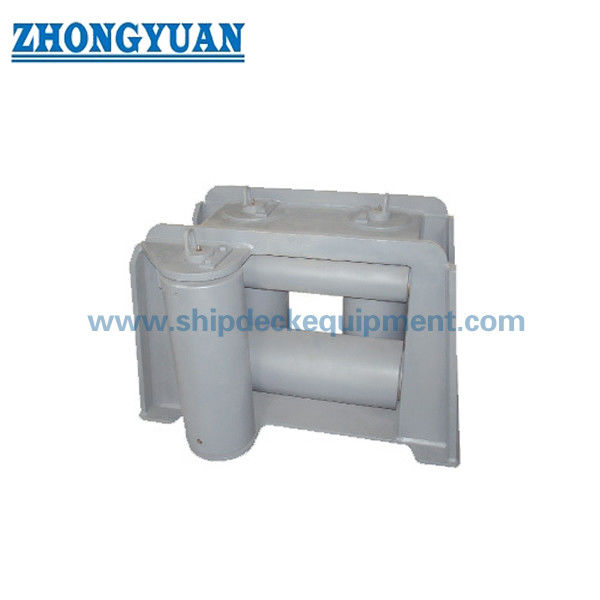

Σχέδιο JIS F 2026 Type BR Five Tube Rollers Universal Fairleads με εξοπλισμό πρόσδεσης άνω κυλίνδρου πλοίου
