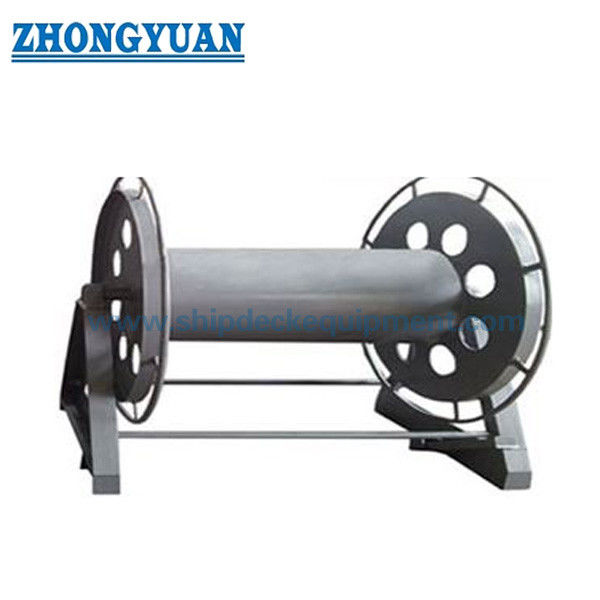

13-32 χιλιοστών Συμπληκτικό Σιδηροτροχείο χωρίς λαβή.

13-32 χιλιοστών Συμπληκτικό Σιδηροτροχείο χωρίς λαβή.

Επισκόπηση του προϊόντος

Ο τροχός σχοινιών από χάλυβα τύπου AW έχει σχεδιαστεί για τη συμπαγή αποθήκευση σχοινιών από χάλυβα για πλοία όπου δεν απαιτείται λαβή προεξόδου.

Ο χειριστής περιστρέφει τον τροχό πιέζοντας τον εξωτερικό χείλος του τύμπανου, καθιστώντας τον κατάλληλο για περιορισμένο χώρο στο κατάστρωμα και λειτουργία χαμηλής συχνότητας.

Σε σύγκριση με τους τροχούς τύπου Α που λειτουργούν με λαβή, ο τύπος AW μειώνει τα προεξέχοντα μέρη και παρέχει μια απλούστερη δομή για εφαρμογές προσανατολισμένες στην αποθήκευση.

Ο τροχός χρησιμοποιείται μόνο για αποθήκευση, όχι για ανύψωση ή έλξη.

Μια βροχιδωμένη βάση, λιπασμένη διάταξη ρουλεμάν, προαιρετικό φρένο ή καρφί κλειδώματος και ομαλή ελεύθερη επιφάνεια υποστηρίζουν την ασφαλή αποθήκευση και την ευκολότερη διάταξη επί του σκάφους.

Γρήγορες προδιαγραφές

• Εφαρμόσιμη διάμετρος καλωδίου χάλυβα: 13-32 mm -> Κατάλληλο για αποθήκευση μικρών και μεσαίων θαλάσσιων καλωδίων χάλυβα
• Λειτουργία: Χωρίς λαβή, λειτουργία λαβής τύμπου -> Οι χειριστές περιστρέφουν το τροχό με τη λαβή του εξωτερικού χείρου του τύμπου
• Σύνθετη δομή: Χωρίς προεξέχουσα λαβή -> Καλύτερη για περιορισμένο χώρο στο κατάστρωμα και χώρους αποθήκευσης
• Πρότυπο: CB/T 3468-92 Τύπος AW -> Πρότυπο αναφοράς για τα καλώδια ατσάλινου καλωδίου
• Δυνατότητα τύμπου: 120-190 m -> Επιλέγεται ανάλογα με τη διάμετρο του σχοινιού και το απαιτούμενο μήκος αποθήκευσης
• Φρένο / Κλειδώματα: διαθέσιμο φρένο ποδιού ή καρφί κλειδώματος -> Διατηρεί σταθερό το τροχό κατά την αποθήκευση
• Εγκατάσταση βάσης: Σφραγισμένη βάση -> Εύκολη εγκατάσταση, αφαίρεση και μετεγκατάσταση
• Δομή: Σχεδιασμός τρύπας μείωσης βάρους -> Μειώνει το βάρος του προϊόντος διατηρώντας παράλληλα τη δομική αντοχή
• Διατάξη ρουλεμάν: Λιπασμένο σχέδιο ρουλεμάν -> Ευκολότερη περιστροφή και μικρότερη χειροκίνητη προσπάθεια
• Υλικό: Ελαφρύ χάλυβα / 304 / 316L ανοξείδωτο χάλυβα -> Επιλέγεται ανάλογα με την διάβρωση και τις προϋπολογιστικές απαιτήσεις
• Επεξεργασία επιφάνειας: Ζαλβάνωση σε θερμό βύθιση / Sa2.5 εκρήγνυνση + επικάλυψη με επωξικό επίχρισμα / γυαλισμένο ανοξείδωτο χάλυβα -> Προστασία από τη διάβρωση στο νερό
• Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών

Βασικές τεχνικές παραμέτρους

Σημείωση: Το μοντέλο, οι λεπτομέρειες των φρένων, η διάταξη της βάσης και οι διαστάσεις του τύμπανου μπορούν να επιβεβαιωθούν σύμφωνα με τα σχέδια σχεδίου και τη διάταξη του καταστρώματος του πλοίου.

Οδηγός επιλογής

Βήμα 1 - Επιβεβαιώστε τη διάμετρο του σχοινιού -> Επιλέξτε AW13, AW17, AW21, AW26 ή AW32 ανάλογα με το μέγεθος του σχοινιού

Βήμα 2 - Επιβεβαίωση της απαίτησης για συμπαγές κατάστρωμα -> Επιλέξτε AW όταν δεν προτιμάται ένα προεξοχήν χειριστήριο

Βήμα 3 - Επιβεβαίωση της μεθόδου λειτουργίας -> Οι χειριστές περιστρέφονται πιέζοντας τον εξωτερικό χείλος του τύμπανου

Βήμα 4 - Επιβεβαίωση μήκους αποθήκευσης -> χωρητικότητα τύμπανου αντιστοίχισης από 120 m έως 190 m

Βήμα 5 - Επιβεβαίωση της απαίτησης πέδησης ή κλεισίματος -> Συνιστάται για ασφαλή αποθήκευση και σταθερή κατάσταση επί του σκάφους

Βήμα 6 - Επιβεβαίωση της στερέωσης της βάσης και της επικάλυψης -> Σύστημα βρόγχων βάσης και επικάλυψης σύμφωνα με τη διάταξη του καταστρώματος του πλοίου

Βήμα 7 - Επιβεβαίωση της απαίτησης πιστοποιητικού -> Πιστοποιητικό δοκιμής κατασκευαστή ή πιστοποιητικό κλάσης σύμφωνα με την απαίτηση του έργου

Δομή

Ντράμς. Ατσάλινος σωλήνας. Κέντρο ντράμς. Κουβάς. Λυγισμένη διάταξη ρουλεμάν.

Πλεονεκτήματα σχεδιασμού και ποιότητας

• Σχεδιασμός χωρίς λαβή -> Αποφεύγει την προεξοχή λαβής και βελτιώνει την συμπαγή δομή αποθήκευσης
• Λειτουργία χειρισμού τύμπου -> Οι χειριστές περιστρέφονται κρατώντας το εξωτερικό χείλος τύμπου
• Απλούστερη δομή -> Λιγότερα εξωτερικά μέρη λειτουργίας και ευκολότερη αποθήκευση
• Τρύπες μείωσης βάρους -> Μείωση του βάρους του προϊόντος χωρίς να επηρεάζεται η δομική αντοχή
• Φρένο ποδιού ή καρφί κλειδώματος -> Διατηρεί σταθερό τον τροχό κατά την αποθήκευση ή την κατάσταση αναμονής
• Λιπασμένη διάταξη ρουλεμάν -> ομαλή περιστροφή και μικρότερη χειροκίνητη προσπάθεια
• Σφραγισμένη βάση -> Εύκολη εγκατάσταση, αφαίρεση και μετεγκατάσταση
• Λεπτές ελεύθερες άκρες -> Προστατεύει τους χειριστές από κοφτερές άκρες και βελτιώνει την ασφάλεια χειρισμού
• Ομαλή επιφάνεια επαφής με το σχοινί -> Μειώνει τον κίνδυνο βλάβης του σχοινιού κατά την περιστροφή και την αποθήκευση

Προσαρμοσμένα χαρακτηριστικά

• Τύπος προϊόντος: Συμπίεστος τροχός αποθήκευσης συρματόπλεγματος από χάλυβα χωρίς λαβή -> Χρησιμοποιείται για την αποθήκευση συρματόπλεγματος για πλοία, όχι για ανύψωση
• Πρότυπο: CB/T 3468-92 Τύπος AW -> Πρότυπο αναφοράς θαλάσσιων τροχών
• Εφαρμόσιμο σχοινί: σχοινί από χάλυβα μήκους 13-32 mm -> Καλύπτει τις ανάγκες αποθήκευσης μικρής και μεσαίας διαμέτρου
• Δυνατότητα: 120-190 m -> Επιλέγεται με βάση τη διάμετρο του σχοινιού και το απαιτούμενο μήκος αποθήκευσης
• Λειτουργία: Λειτουργία λαβής τύμπου -> Οι χειριστές περιστρέφουν τον τροχό κρατώντας το εξωτερικό χείλος του τύμπου
• Δομή: Χωρίς προεξέχουσα λαβή -> Κατάλληλη για συμπαγή αποθήκευση και περιορισμένο χώρο στο κατάστρωμα
• Φρένο: διαθέσιμο φρένο ποδιού -> Βελτιώνει τη σταθερότητα αποθήκευσης
• Κλειδώσεις: διαθέσιμη καρφίτσα κλειδώματος -> Διατηρεί το τροχό ασφαλή κατά την αποθήκευση
• Εγκατάσταση: Σφραγισμένη βάση -> Εύκολη τοποθέτηση και μετεγκατάσταση
• Υλικό: Ελαφρύ χάλυβα / 304 / 316L ανοξείδωτο χάλυβα -> Επιλέξτε με βάση τη διάβρωση και τις προϋπολογιστικές απαιτήσεις
• Επεξεργασία επιφάνειας: Ζαλβάνωση σε θερμό βύθιση / επικάλυψη με επωξικό επίστρωμα / γυαλισμένο ανοξείδωτο χάλυβα -> Προστασία από τη διάβρωση στο νερό
• Προσαρμογή: Μέγεθος τύμπου, διάταξη βάσης, φρένο, καρφίτσα κλειδώματος και υλικό -> Υποστηρίζει τις ειδικές απαιτήσεις του έργου
• Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής κατασκευαστών -> Υποστηρίζει την τεκμηρίωση του έργου και τις απαιτήσεις επιθεώρησης

Οδηγός έρευνας

Παρακαλείσθε να αναφέρετε τη διάμετρο του σχοινιού, το μήκος του σχοινιού, την απαίτηση για συμπαγές χώρο, την απαίτηση για φρένα ή κλειδαριά, τη διάταξη στερέωσης της βάσης, το υλικό, την επεξεργασία της επιφάνειας και την απαίτηση πιστοποίησης.

Στείλτε μας τη διάμετρο του σχοινιού και το μήκος αποθήκευσης, και θα σας προτείνουμε μια κατάλληλη διαμόρφωση του σχοινιού.

Πώς Λειτουργεί

Οι χειριστές περιστρέφουν τον τροχό πιέζοντας τον εξωτερικό χείλος του τύμπανα, ενώ η διάταξη του ρουλευτή υποστηρίζει την ομαλή κίνηση.Το φρένο ποδιού ή η καρφίτσα κλειδώματος εξασφαλίζουν την τροχιά όταν το σχοινί είναι αποθηκευμένο ή όταν η τροχιά δεν λειτουργεί.

Εφαρμογές

Συμπίεση αποθήκευσης καλωδίων στο κατάστρωμα του πλοίου. Περιορισμένος χώρος στο κατάστρωμα. Αποθήκευση εφεδρικών καλωδίων αγκυροβολίας. Εφοδιασμός πλοίων.

Πιστοποιητικά και πλεονεκτήματα

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής κατασκευαστών.ομαλές ελεύθερες άκρες και εξατομικεύσιμα υλικά/επεξεργασίες.

Σχέδιο & Φωτογραφίες

Γενικά σχέδια και φωτογραφίες προϊόντων

Παραγγελία

Να προσδιοριστεί: τύπος μοντέλου AW, διάμετρος καλωδίου, μήκος καλωδίου, απαίτηση συμπαγούς χώρου, απαίτηση πέδησης ή κλεισίματος, υλικό, επεξεργασία επιφάνειας, διάταξη βάσης με βίδες,απαίτηση ποσότητας και πιστοποίησης.

Γενικές ερωτήσεις

Ερώτηση 1: Γιατί να επιλέξετε AW χωρίς λαβή;
Α: Ο τύπος AW είναι κατάλληλος όταν προτιμάται συμπαγή δομή και λιγότερα προεξέχοντα μέρη για εφαρμογές προσανατολισμένες προς την αποθήκευση.

Ε2: Πώς λειτουργεί ο τροχός χωρίς λαβή;
Α: Οι χειριστές περιστρέφουν το τροχό με το να πιάνουν το εξωτερικό χείλος του τύμπανου.

Ε3: Είναι ο τύπος AW καλύτερος για περιορισμένο χώρο στο κατάστρωμα;
Α: Ναι. Το σχέδιο χωρίς λαβή μειώνει τα προεξέχοντα μέρη και είναι ευκολότερο να τοποθετηθούν σε συμπαγείς χώρους αποθήκευσης.

Ε4: Χρησιμοποιείται αυτός ο τροχός για ανύψωση ή σύρση;
Απάντηση: Όχι. Είναι μια τροχιά αποθήκευσης για σχοινί από χάλυβα, όχι ένα άρμα ανύψωσης ή ρυμουλκούμενο.

Ε: Μπορεί η επεξεργασία επιφάνειας να προσαρμοστεί;
Α: Ναι. Διατίθενται ζεστή γαλβανίωση, Sa2.5 εκρήγνυνση συν επικάλυψη με επωξείδιο, γυαλισμένο ανοξείδωτο χάλυβα και προσαρμοσμένη επικάλυψη.
