12.5 ∙30 χιλιοστόμετρος Συγκινητικό υδραυλικό αγκυροβολητήρα.

12.5 ∙30 χιλιοστόμετρος Συγκινητικό υδραυλικό αγκυροβολητήρα.

Επισκόπηση του προϊόντος

Η συμπαγή υδραυλική αγκυροβολητήρα αγκυροβολητήρα 12,5·30 mm είναι μια μηχανή που εξοικονομεί χώρο και έχει σχεδιαστεί για τη μετακίνηση αλυσίδας άγκυρας σε μικρά σκάφη, εργασιακά σκάφη, περιπολικά σκάφη, αλιευτικά σκάφη,και άλλα πλοία στα οποία η διάταξη του μπροστινού καταστρώματος έχει περιορισμένο χώρο εγκατάστασηςΧρησιμοποιείται για την ανάσυρση και την εκφόρτωση της αλυσίδας άγκυρας μέσω ενός τσιγγάνου αλυσίδας, με έλεγχο φρένων και συμπλέκτη για τις λειτουργίες αγκυρώσεως.

Η σειρά συμπαγούς υδραυλικού ανεμόπλου με ενσωματωμένο υδραυλικό κινητήρα και διάταξη κιβωτίου ταχυτήτων.Το προϊόν δεν είναι ελκυστήρας χειρισμού άγκυρας ανοικτής θάλασσας και δεν πρέπει να περιγράφεται ως εξοπλισμός ρυμούλκησης ή χειρισμού άγκυρας AHTS.Η επιλογή πρέπει να επιβεβαιώνεται μαζί με τη διάμετρο της αλυσίδας άγκυρας, το βαθμό της αλυσίδας, το βάρος της άγκυρας, τη διάταξη του πώματος αλυσίδας, την ευθυγράμμιση του σωλήνα, το θεμέλιο του καταστρώματος, την υδραυλική μονάδα ισχύος,και απαίτηση της εταιρείας ταξινόμησης.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: συμπαγές υδραυλικό αγκυροβολητήρα → εξοπλισμός με κινητήρα τσιγγάνα αλυσίδας για την ανύψωση αλυσίδας άγκυρας και την πληρωμή, όχι εξοπλισμός αποθήκευσης με σχοινί.
• Το εύρος της αλυσίδας άγκυρας: 12,5·30 mm πρότυπο εύρος σελίδας → 32 / 34 / 36 mm τα δεδομένα διατηρούνται στο Backend Reference ως εκτεταμένη διαμόρφωση προς επιβεβαίωση.
• Ονομαστική έλξη της αλυσίδας από τον προμηθευόμενο πίνακα: 5,9·38,3 kN → χρησιμοποιείται για την επιλογή χειρισμού της αλυσίδας· δεν πρέπει να αναγράφεται ως SWL, MBL ή φορτίο συγκράτησης φρένων.
• Φορτίο συγκράτησης πέδης από τον παραχωρούμενο πίνακα: 30231 kN → αναφορά ισχύος πέδης για το επιλεγμένο μοντέλο· η τελική βάση σχεδιασμού εξαρτάται από την ποιότητα της αλυσίδας και τη διάταξη του φραγμού.
• Ταχύτητα αλυσίδας: ≥9 m/min → κατάλληλη για καθήκοντα αγκυρώσεως συμπαγών πλοίων· η τελική ταχύτητα εξαρτάται από την υδραυλική ροή, τον εκτόπισμα του κινητήρα και την κατάσταση φορτίου.
• Τράβηξη κεφαλής στρέβλωσης: 5·30 kN → προαιρετική λειτουργία βοηθητικού χειρισμού σχοινιών, που δεν αντικαθιστά πιστοποιημένο άρμα αγκυροβολίας, εκτός εάν ορίζεται χωριστά.
• Προετοιμασία κίνησης: υδραυλικός κινητήρας με συμπαγές κιβώτιο ταχυτήτων → ηλεκτρικό HPU ή υδραυλικό σύστημα σκάφους πρέπει να επιβεβαιώνεται πριν από την επιλογή του μοντέλου.
• Ο στόχος του συμπαγούς σχεδιασμού: μειωμένο αποτύπωμα στο κατάστρωμα, απλουστευμένη διάταξη μηχανημάτων και ευκολότερη ενσωμάτωση σε στενές διαταγές στο μπροστινό κατάστρωμα.

Βασικές τεχνικές παραμέτρους

Ολοκληρωμένο σχεδιασμό και πλεονεκτήματα υδραυλικής κίνησης

• Η συμπαγή διάταξη ενσωματώνει τον υδραυλικό κινητήρα και το κιβώτιο ταχυτήτων κοντά στο τσιγγάνικο σύνολο, μειώνοντας το αποτύπωμα του μηχανήματος σε σύγκριση με μεγαλύτερες χωριστές διαταγές κίνησης.
• Για κάθε διάμετρο και βαθμό αλυσίδας απαιτείται μια ταιριαστή τσιγγάνα αλυσίδας.
• Η υδραυλική κίνηση παρέχει ομαλή ροπή εκκίνησης και έλεγχο ταχύτητας για τον χειρισμό της αλυσίδας άγκυρας,ιδιαίτερα χρήσιμο όταν το σκάφος διαθέτει ήδη υδραυλική πηγή ενέργειας ή μπορεί να τοποθετηθεί κοντά σε αυτό ηλεκτρική HPU.
• Το σύστημα πέδησης και συμπλέκτησης επιτρέπει στον τσιγγάνο να ελέγχεται κατά τη διάρκεια των λειτουργιών πληρωμής, κράτησης και ανύψωσης.και απαίτηση έγκρισης.
• Η εγκατάσταση ενός συμπαγούς καταστρώματος εξακολουθεί να απαιτεί τη σωστή ευθυγράμμιση των σωληνώσεων, το μοχλό της αλυσίδας, την πρόσβαση σε υπηρεσίες για φρένα / συμπλέκτη / υδραυλικά σωλήνες και επαρκή αντοχή του θεμέλιου καταστρώματος.
• Εάν τοποθετηθεί βοηθητική κεφαλή παραμόρφωσης, μπορεί να υποστηρίξει ελαφρές εργασίες χειρισμού σχοινιών.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε τη διάμετρο της αλυσίδας άγκυρας: 12.5 / 14 / 16 / 17.5 / 19 / 20.5 / 22 / 24 / 26 / 28 / 30 mm.

Βήμα 2: Επιβεβαιώστε την ποιότητα της αλυσίδας, το πρότυπο σύνδεσης, το βάρος άγκυρας και το απαιτούμενο βάθος άγκυρας ή τη διάταξη μήκους αλυσίδας.

Βήμα 3: Επιβεβαιώστε την ονομαστική έλξη της αλυσίδας, την απαίτηση έλξης/υπερφόρτωσης σε σύντομο χρονικό διάστημα, το φορτίο συγκράτησης του φρένου και το αν είναι τοποθετημένος ξεχωριστός πώλος της αλυσίδας.

Βήμα 4: Επιβεβαιώστε τη διαμόρφωση: μονό τσιγγάνο, διπλό τσιγγάνο, κεφαλή στρέβλωσης, διάταξη συμπλέκτη, τύπος πέδησης και απαιτήσεις τοπικού / τηλεχειρισμού.

Βήμα 5: Επιβεβαίωση της υδραυλικής πηγής ενέργειας: υφιστάμενο υδραυλικό σύστημα σκάφους ή HPU με ηλεκτροκινητήρα, συμπεριλαμβανομένης της πίεσης, της ροής, της παροχής ενέργειας και της θέσης εγκατάστασης.

Βήμα 6: Παροχή σχεδίου GA του καταστρώματος, ευθυγράμμιση σωλήνα hawse / spurling, διάταξη αλυσίδας, λεπτομέρειες θεμελίωσης, τύπος σκάφους, απαίτηση κλάσης, ποσότητα, προορισμό παράδοσης,και απαιτούμενο χρόνο παράδοσης.

Δομή & Συστατικά

Hydraulic motor | Compact gearbox | Chain gypsy / cable lifter | Warping head if specified | Brake system | Clutch system | Main shaft and bearings | Hydraulic control valve | HPU or vessel hydraulic interface | Deck base frame | Foundation bolts / welding interface as applicable

Προσαρμοσμένα χαρακτηριστικά

• Κατηγορία προϊόντος: υδραυλική αγκυροβολητή → μηχανήματα συμπαγής επιφάνειας για χειρισμό αλυσίδας άγκυρας.
• Πεδίο αλυσίδας: 12,5 ̇ 30 mm πρότυπο πεδίο σελίδας → το προφίλ τσιγγάνου πρέπει να αντιστοιχεί στην πραγματική διάμετρο και ποιότητα της αλυσίδας.
• Τράβηξη αλυσίδας: 5,9 ∆38,3 kN από τον παρασχεμένο πίνακα → η τελική τιμή πρέπει να ελέγχεται σε σχέση με τον υπολογισμό της κλάσης και την επιλεγμένη ποιότητα αλυσίδας.
• Φορτίο συγκράτησης πέδης: 30 ̇ 231 kN από τον παρασχεμένο πίνακα → δεν είναι το ίδιο με το φορτίο διακοπής αλυσίδας και δεν είναι αυτόματα αξία δοκιμής απόδειξης.
• Τύπος κίνησης: Υδραυλική → ηλεκτρική HPU, πρέπει να επιβεβαιωθεί η υδραυλική ισχύς του δοχείου, η πίεση, η ροή και η διάταξη ψύξης.
• Διαμόρφωση: Μοναδικό / διπλό τσιγγάνο με προαιρετική κεφαλή στρέβλωσης → επιλέγεται σύμφωνα με τη διάταξη αγκυρώσεως του σκάφους και τον χώρο του καταστρώματος.
• Τύπος χειρισμού: Τοπικό joystick ή βαλβίδα χειρισμού ως σημείο αναφοράς → θα πρέπει να καθορίζονται οι λειτουργίες τηλεχειρισμού, διακοπής έκτακτης ανάγκης και κλειδώματος, εάν απαιτείται.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + epoxy shop primer ως αναφορά → τελικό σύστημα επίστρωσης ακολουθεί το θαλάσσιο περιβάλλον και τις απαιτήσεις των πελατών.
• Απαιτούμενο πιστοποιητικό: Διαθέσιμο σύμφωνα με το πεδίο εφαρμογής της παραγγελίας → πιστοποιητικό κλάσης, πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού και έκθεση δοκιμής πρέπει να συμφωνούνται πριν από την παραγωγή.

Πώς Λειτουργεί

Hydraulic power is supplied by the vessel hydraulic system or electric HPU → Hydraulic motor drives the compact gearbox → Gypsy engages the matched anchor chain → Clutch controls connection between drive and gypsy → Brake controls holding and paying-out condition → Anchor chain load is transferred through the windlass base and deck foundation

Εφαρμογές

Μικρά σκάφη. Εργατικά σκάφη. Αλιευτικά σκάφη. Περιπολικά σκάφη. Φόρμες.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν ανάλογα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ιχνηλασιμότητα του υλικού, τις απαιτήσεις δοκιμών και τη διαδικασία έγκρισης από την κοινωνία κατηγοριών.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

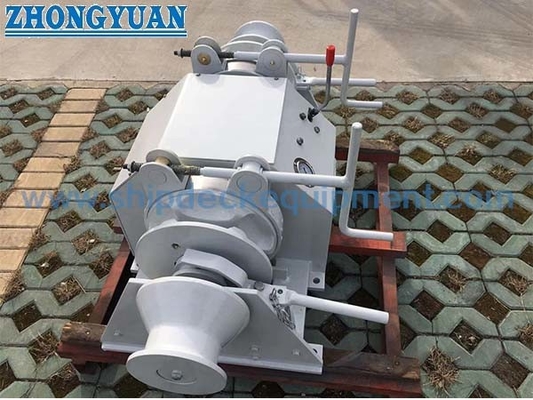

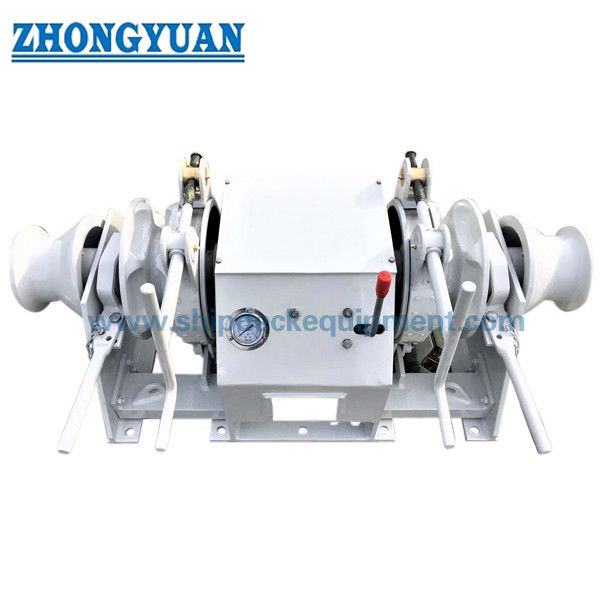

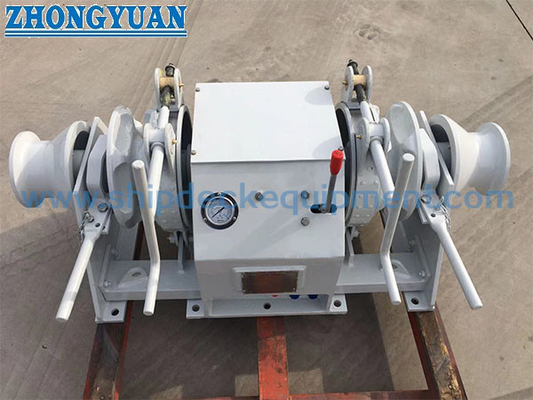

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Είναι αυτό το προϊόν άγκυρο ή άγκυρο χειρισμού υπεράκτιας αγκυρώσεως;

Α1: Πρόκειται για ένα συμπαγές υδραυλικό αγκυροβολητήρα για την ανύψωση αλυσίδας άγκυρας πλοίου και την πληρωμή.Δεν θα πρέπει να περιγράφεται ως άρμα χειρισμού άγκυρας υπεράκτιας θάλασσας για τις εργασίες ρυμούλκησης ή χειρισμού άγκυρας AHTS, εκτός εάν ένας ξεχωριστός σχεδιασμός έργου επιβεβαιώνει το πεδίο εφαρμογής αυτό..

Ε2: Μπορεί ένα αλυσίδωμα να καλύπτει όλα τα μεγέθη αλυσίδων από 12,5 mm έως 30 mm;

Α2: Όχι. Το εύρος σελίδας περιγράφει μια σειρά. Ο πραγματικός τσιγγάνος πρέπει να ταιριάζει με την επιλεγμένη διάμετρο της αλυσίδας, την ποιότητα της αλυσίδας και τη γεωμετρία συνδέσμου.και οι υδραυλικές παραμέτρους επιλέγονται ανά μοντέλο.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Α3: Επιβεβαιώστε τη διάμετρο της αλυσίδας, την ποιότητα της αλυσίδας, το βάρος της άγκυρας, το μήκος της αλυσίδας / το βάθος άγκυρας, την απαιτούμενη έλξη, το φορτίο στάθμευσης του φρένου, τη διάταξη του πώματος της αλυσίδας, την υδραυλική πηγή ενέργειας, την παροχή ενέργειας του σκάφους,σχέδιο εγκατάστασης, απαίτηση κατηγορίας, ποσότητα, προορισμό παράδοσης και απαιτούμενος χρόνος παράδοσης.
