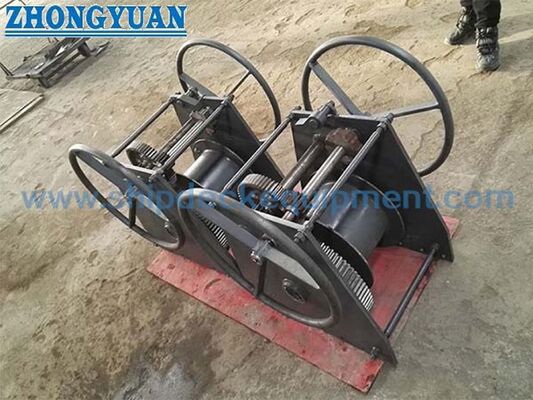

Θαλάσσιο χειροκίνητο κουμπί ζεύξης.

Εγχειρίδιο Πλοίου Βίντσι Σύζευξης | Χειροκίνητο Χειροκίνητο Βίντσι Λειτουργίας για Εξοπλισμό Καταστρώματος Πλοίου

Επισκόπηση Προϊόντος

Το χειροκίνητο βίντσι σύζευξης μονής τυμπάνου είναι ένα χειροκίνητο βίντσι καταστρώματος που χρησιμοποιείται για χειρισμό σχοινιών, ελαφριά έλξη, τοποθέτηση και συγκράτηση εργασιών σε φορτηγίδες, πλοία εσωτερικών υδάτων, σκάφη εργασίας και μικρές διατάξεις καταστρώματος όπου δεν απαιτείται ηλεκτρική ή υδραυλική ισχύς. Λειτουργεί με χειροτροχό ή μοχλό, με μετάδοση γραναζιών και διάταξη καστάνιας ή φρένου που χρησιμοποιείται για τον έλεγχο της κίνησης και τη διατήρηση της τάσης του σχοινιού κατά τη λειτουργία.

Αυτό το προϊόν θα πρέπει να παρουσιάζεται ως χειροκίνητο βίντσι χειρισμού και συγκράτησης σχοινιών, όχι ως βίντσι ρυμούλκησης με ισχύ, βίντσι ανύψωσης ή συσκευή ανύψωσης προσωπικού, εκτός εάν παρέχεται ειδικός πιστοποιημένος σχεδιασμός για αυτήν την εργασία. Τα παρεχόμενα δεδομένα δίνουν χωρητικότητα ασφαλούς έλξης, φορτίο συγκράτησης, διάταξη μονής τυμπάνου, προαιρετικό φρένο ή καστάνια, και προσαρμοσμένη χωρητικότητα τυμπάνου. Η διάμετρος του σχοινιού, το μέγεθος του τυμπάνου, ο λόγος μετάδοσης, η βάση στήριξης, η χειροκίνητη δύναμη και το πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιώνονται πριν από την προσφορά και την παραγωγή.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Χειροκίνητο βίντσι σύζευξης μονής τυμπάνου → κατάλληλο για χειροκίνητες εφαρμογές χειρισμού και συγκράτησης σχοινιών καταστρώματος.

• Χωρητικότητα ασφαλούς έλξης: 5–100 kN → χρησιμοποιείται ως κύρια παράμετρος επιλογής έλξης· δεν πρέπει να μετατρέπεται σε SWL, MBL ή χωρητικότητα ρυμούλκησης χωρίς εγκεκριμένο υπολογισμό.

• Φορτίο συγκράτησης: 50–1000 kN → σχετίζεται με τη συσκευή συγκράτησης ή τη διάταξη φρένου/καστάνιας· δεν είναι το ίδιο με τη χειροκίνητη χωρητικότητα έλξης.

• Χωρητικότητα τυμπάνου: Προσαρμοσμένη → η διάμετρος του σχοινιού, το μήκος του σχοινιού, η γωνία πτήσης, το πλάτος του τυμπάνου και το ύψος της φλάντζας πρέπει να επιβεβαιώνονται για κάθε έργο.

• Μέθοδος λειτουργίας: Χειροτροχός ή μοχλός χειρός → κατάλληλο όπου απαιτείται απλή χειροκίνητη λειτουργία και τοπικός έλεγχος.

• Συσκευή συγκράτησης: Φρένο ή καστάνια → χρησιμοποιείται για την αποφυγή ανεξέλεγκτης περιστροφής του τυμπάνου όταν διατηρείται η τάση του σχοινιού.

• Κατασκευή: Μονό τύμπανο με μετάδοση γραναζιών → ο λόγος μετάδοσης και η αλλαγή ταχύτητας πρέπει να επιβεβαιώνονται σύμφωνα με την απαιτούμενη δύναμη έλξης και χειροκίνητη δύναμη.

• Επιφανειακή επεξεργασία: Εκτόξευση Sa 2.5 + 3-στρώση εποξειδική βαφή ή γαλβανισμένο φινίρισμα → η τελική επίστρωση ακολουθεί τις προδιαγραφές του θαλάσσιου περιβάλλοντος και του έργου.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ενδιαφέροντος

Βήμα 1: Επιβεβαιώστε την απαιτούμενη χωρητικότητα ασφαλούς έλξης εντός 5–100 kN σύμφωνα με την εργασία χειρισμού σχοινιών, την αναμενόμενη τάση γραμμής και τις πραγματικές συνθήκες εργασίας.

Βήμα 2: Επιβεβαιώστε την απαίτηση φορτίου συγκράτησης και εάν το βίντσι χρειάζεται μηχανισμό καστάνιας, μηχανικό φρένο ή και τα δύο. Το φορτίο συγκράτησης πρέπει να ελέγχεται ξεχωριστά από τη χωρητικότητα έλξης.

Βήμα 3: Επιβεβαιώστε τον τύπο του σχοινιού, τη διάμετρο του σχοινιού, το μήκος του σχοινιού και την απαιτούμενη χωρητικότητα τυμπάνου. Το πλάτος του τυμπάνου, το ύψος της φλάντζας, ο αριθμός των στρώσεων σχοινιού και η μέθοδος αγκύρωσης σχοινιού πρέπει να επιβεβαιώνονται με σχέδιο.

Βήμα 4: Επιβεβαιώστε τη μέθοδο λειτουργίας: χειροτροχός, μοχλός χειρός, διάταξη αλλαγής ταχυτήτων, θέση χειριστή και αποδεκτή χειροκίνητη δύναμη για λειτουργία από ένα άτομο.

Βήμα 5: Επιβεβαιώστε τη διάταξη στήριξης στο κατάστρωμα, το αποτύπωμα της βάσης, τη λεπτομέρεια βιδώματος ή συγκόλλησης, την περιβάλλουσα απόσταση και εάν η εγκατάσταση είναι για νέα ναυπήγηση, αντικατάσταση, φορτηγίδα ή πλοίο εσωτερικών υδάτων.

Βήμα 6: Επιβεβαιώστε το υλικό, την επιφανειακή επεξεργασία, την επιλογή ανοξείδωτου χάλυβα, το γαλβανισμένο φινίρισμα, το σύστημα επίστρωσης, την απαίτηση πιστοποιητικού, την ποσότητα, τον προορισμό και τις απαιτήσεις παράδοσης.

Δομή & Εξαρτήματα

Μονό τύμπανο σχοινιού | Πλευρικό πλαίσιο | Χειροτροχός ή μοχλός χειρός | Μετάδοση γραναζιών | Γλώσσα καστάνιας ή μάνταλο συγκράτησης | Προαιρετικό μηχανικό φρένο | Άξονας τυμπάνου και περιοχή δακτυλίου/ρουλεμάν | Σημείο αγκύρωσης σχοινιού | Βάση στήριξης καταστρώματος | Προστατευτικό κάλυμμα προς επιβεβαίωση

Πλεονεκτήματα Χειροκίνητης Λειτουργίας, Γραναζιών & Συγκράτησης

• Η χειροκίνητη λειτουργία επιτρέπει τον χειρισμό σχοινιών σε τοποθεσίες όπου δεν υπάρχει υδραυλική ή ηλεκτρική ισχύς ή όπου προτιμάται μια απλή τοπική συσκευή λειτουργίας.

• Η μετάδοση γραναζιών μπορεί να παρέχει μηχανικό πλεονέκτημα για υψηλότερη προσπάθεια έλξης, ενώ η αλλαγή ταχυτήτων μπορεί να χρησιμοποιηθεί για ταχύτερη χαλάρωση ή ευκολότερη λειτουργία βίντσι ανάλογα με τον σχεδιασμό.

• Μια διάταξη γλώσσας καστάνιας, μάνταλου συγκράτησης ή φρένου βοηθά στη διατήρηση της τάσης του σχοινιού και μειώνει τον κίνδυνο ανεξέλεγκτης αντίστροφης περιστροφής του τυμπάνου κατά τη λειτουργία.

• Η κατασκευή μονής τυμπάνου είναι απλή στην επιθεώρηση και τη συντήρηση, καθιστώντας την κατάλληλη για φορτηγίδες, πλοία εσωτερικών υδάτων και μικρές διατάξεις εξοπλισμού καταστρώματος.

• Η θέση του χειριστή, η ακτίνα του χειροτροχού, το μήκος του μοχλού χειρός, το κάλυμμα γραναζιών και η περιβάλλουσα απόσταση πρέπει να ελέγχονται ώστε η χειροκίνητη λειτουργία να είναι πρακτική και ασφαλής.

• Αυτή η σελίδα δεν παρουσιάζει το βίντσι ως εξοπλισμό ανύψωσης. Η ανύψωση, η ανύψωση προσωπικού ή η εργασία υποστήριξης φορτίου απαιτεί ξεχωριστό πιστοποιημένο σχεδιασμό, εγκεκριμένο σύστημα φρένων και επαλήθευση ειδικά για το έργο.

Προσαρμοσμένα Χαρακτηριστικά

• Τύπος Προϊόντος: Χειροκίνητο βίντσι σύζευξης μονής τυμπάνου → χειροκίνητο βίντσι χειρισμού σχοινιών τοποθετημένο στο κατάστρωμα για εφαρμογές πλοίων και φορτηγίδων.

• Εύρος Έλξης: 5–100 kN → επιλέξτε σύμφωνα με το φορτίο λειτουργίας και την εργασία χειρισμού σχοινιών.

• Εύρος Συγκράτησης: 50–1000 kN → επιβεβαιώστε την ονομαστική τιμή του φρένου ή της καστάνιας, τη βάση δοκιμής και τον συντελεστή ασφαλείας πριν από τη χρήση στην μηχανική επιλογή.

• Χωρητικότητα Τυμπάνου: Προσαρμοσμένη → η διάμετρος του σχοινιού και το απαιτούμενο μήκος του σχοινιού καθορίζουν τις διαστάσεις του τυμπάνου.

• Λειτουργία: Χειροτροχός ή μοχλός χειρός → επιλέξτε σύμφωνα με την πρόσβαση του χειριστή και την απαιτούμενη χειροκίνητη δύναμη.

• Ταχύτητα / Γρανάζι: Διάταξη αλλαγής ταχυτήτων προς επιβεβαίωση → μπορεί να εξεταστεί υψηλότερη ταχύτητα για χαλάρωση και χαμηλότερη ταχύτητα για βαρύτερη έλξη όταν καθορίζεται.

• Υλικό: Μαλακός χάλυβας ή ανοξείδωτος χάλυβας → η ακριβής ποιότητα και το πεδίο εφαρμογής του πιστοποιητικού υλικού πρέπει να επιβεβαιώνονται.

• Επιφανειακή Επεξεργασία: Σύστημα εποξειδικής βαφής ή γαλβανισμένο φινίρισμα → επιλέξτε σύμφωνα με την περιοχή του πλοίου, την έκθεση στη διάβρωση και τις απαιτήσεις συντήρησης.

• Απαίτηση Πιστοποιητικού: Διαθέσιμο σύμφωνα με το πεδίο παραγγελίας → το πιστοποιητικό κατασκευαστή, το πιστοποιητικό υλικού, το πιστοποιητικό κλάσης ή η επιθεώρηση υπό επίβλεψη πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Πώς Λειτουργεί

Ο χειριστής γυρίζει τον χειροτροχό ή τον μοχλό χειρός → Η μετάδοση γραναζιών κινεί το μονό τύμπανο → Το σχοινί τυλίγεται ή ξετυλίγεται υπό έλεγχο → Η καστάνια, το μάνταλο συγκράτησης ή το φρένο συγκρατεί το τύμπανο όταν απαιτείται → Η τάση του σχοινιού μεταφέρεται μέσω του άξονα του τυμπάνου, του πλαισίου και της βάσης στήριξης στη δομή του καταστρώματος

Εφαρμογές

Φορτηγίδες | Πλοία εσωτερικών υδάτων | Μικρά σκάφη εργασίας | Σκάφη υπηρεσίας | Χειρισμός σχοινιών ναυπηγείων | Ρύθμιση σχοινιών πρόσδεσης | Χειρισμός σχοινιών γενικής χρήσης καταστρώματος | Αντικατάσταση χειροκίνητων βίντσι καταστρώματος

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να διευθετηθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο επιθεώρησης, την ιχνηλασιμότητα υλικών και τη διαδικασία έγκρισης της νηογνώμονα.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

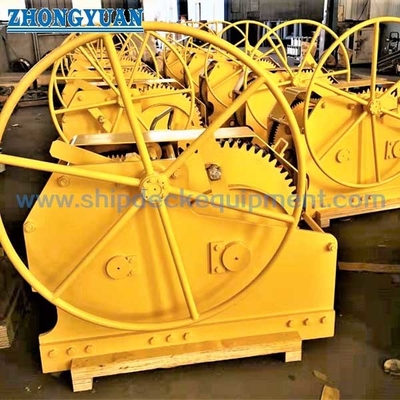

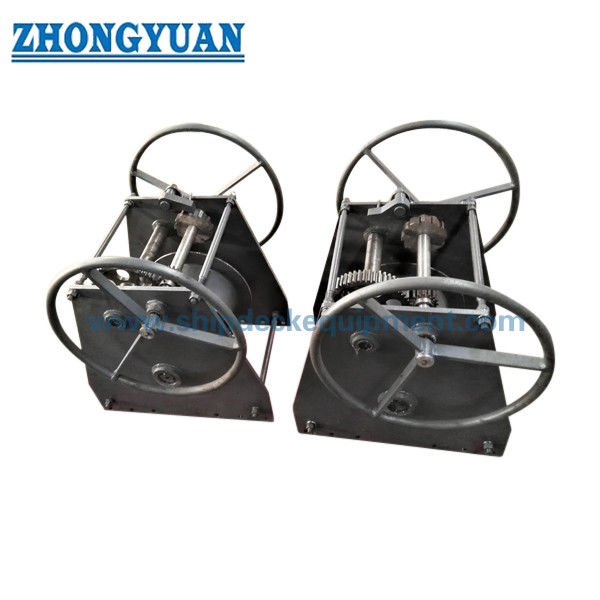

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Πώς πρέπει να επιλεγεί το σωστό χειροκίνητο βίντσι σύζευξης;

Α1: Επιλέξτε το βίντσι σύμφωνα με τη χωρητικότητα ασφαλούς έλξης, το φορτίο συγκράτησης, τον τύπο σχοινιού, τη διάμετρο σχοινιού, το μήκος σχοινιού, τη χωρητικότητα τυμπάνου, τη μέθοδο λειτουργίας, τον λόγο μετάδοσης, την απαίτηση φρένου ή καστάνιας και την κατάσταση εγκατάστασης στο κατάστρωμα. Για έργα αντικατάστασης, πρέπει επίσης να ελεγχθεί η υπάρχουσα βάση και η δίοδος του σχοινιού.

Ε2: Ποια είναι η διαφορά μεταξύ χωρητικότητας ασφαλούς έλξης και φορτίου συγκράτησης;

Α2: Η χωρητικότητα ασφαλούς έλξης αναφέρεται στην παράμετρο επιλογής έλξης για χειροκίνητη λειτουργία βίντσι. Το φορτίο συγκράτησης αναφέρεται στην ικανότητα της συσκευής συγκράτησης, της καστάνιας ή της διάταξης φρένων να διατηρεί την τάση του σχοινιού. Αυτές οι δύο τιμές δεν πρέπει να συγχέονται και η ακριβής βάση δοκιμής πρέπει να επιβεβαιώνεται πριν από τη μηχανική έγκριση.

Ε3: Μπορεί αυτό το χειροκίνητο βίντσι να χρησιμοποιηθεί ως βίντσι ανύψωσης;

Α3: Όχι από προεπιλογή. Αυτή η σελίδα περιγράφει ένα χειροκίνητο βίντσι χειρισμού σχοινιών καταστρώματος. Η χρήση για ανύψωση ή σχετιζόμενη με προσωπικό απαιτεί ειδικό πιστοποιημένο σχεδιασμό ανύψωσης, εγκεκριμένη διάταξη φρένων, δοκιμές φορτίου και έγκριση κλάσης ή αρχής σύμφωνα με τις απαιτήσεις του έργου.

Σχέδιο Χειροκίνητου Βίντσι Σύζευξης Μονής Τυμπάνου για Εξοπλισμό Καταστρώματος Πλοίου
