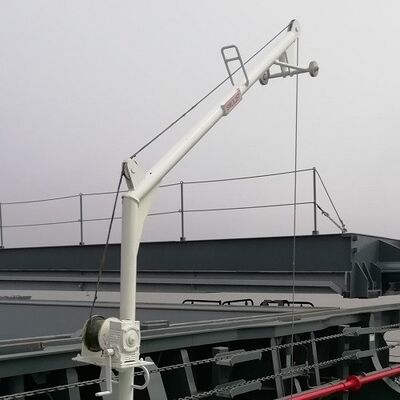

0.2-0.8T Κινητός Γερανίσκος Απορριμμάτων για Αποθήκες Φορτίου Πλοίων Χύδην

0,2-0,8T Movable Garbage Davit για θήκες φορτίου χύδην μεταφοράς

Επισκόπηση προϊόντος

Η κινητή θήκη απορριμμάτων και υπολειμμάτων φορτίου 0,2-0,8T είναι μια συμπαγής συσκευή ανύψωσης πλοίου που αναπτύχθηκε κυρίως για εργασίες καθαρισμού φορτίου χύδην φορτίου. Χρησιμοποιείται για την ανύψωση υπολειμμάτων φορτίου, σκουπίσματος, συλλεγμένων σκουπιδιών, μολυσμένου υλικού καθαρισμού και άλλων απορριμμάτων καθαρισμού απορριμμάτων από το κάτω μέρος του αμπάριου μέχρι το επίπεδο χειρισμού της καταπακτής ή του καταστρώματος μετά την εκφόρτωση. Η μεταφερόμενη διάταξή του επιτρέπει σε ένα δακτύλιο να εξυπηρετεί επιλεγμένες θέσεις εργασίας συγκράτησης φορτίου αντί να τοποθετεί μια μόνιμη ανυψωτική συσκευή σε κάθε καταπακτή.

Το δακτύλιο συνδυάζει έναν περιστρεφόμενο στύλο, μια φλόκο, μια τροχαλία κεφαλής, ένα συρματόσχοινο, ένα άγκιστρο ή ένα εξάρτημα ανύψωσης και μια χειροκίνητη, ηλεκτρική ή πνευματική μονάδα ανύψωσης. Κατά την κανονική λειτουργία, τα υπολείμματα ή τα σκουπίδια που συλλέγονται τοποθετούνται σε κατάλληλη σακούλα, κουβά, καλάθι, σκουπιδάκι ή άλλο εγκεκριμένο δοχείο, συνδεδεμένο με τον ανυψωτικό εξοπλισμό και ανυψώνονται κατακόρυφα από το αμπάρι φορτίου. Ο όρος "μεταφορά" ή "μεταφερόμενος" αναφέρεται στη μετατόπιση του μη φορτωμένου πτερυγίου μεταξύ προετοιμασμένων θέσεων. αυτό δεν σημαίνει ότι η συσκευή μπορεί να μετακινηθεί ενώ μεταφέρει ένα αναρτημένο φορτίο. Πριν από την ανύψωση, το πλαίσιο στήριξης ή η βάση πρέπει να αναπτυχθεί και να ασφαλιστεί σωστά και η λειτουργία πρέπει να παραμείνει εντός του εγκεκριμένου SWL, της ακτίνας εργασίας, του τομέα περιστροφής, της κατάστασης εγκατάστασης και της διαδικασίας λειτουργίας του σκάφους.

Γρήγορες προδιαγραφές

• Ασφαλές φορτίο εργασίας: 0,2 / 0,3 / 0,5 / 0,8 t → επιλέξτε ανάλογα με το μέγιστο βάρος του δοχείου υπολειμμάτων / σκουπιδιών συν τα περιεχόμενά του και τα εξαρτήματα ανύψωσης.

• Ακτίνα Εργασίας Αναφοράς: 2–3 m → επηρεάζει τη ροπή κάμψης του φλόκου, τη ροπή ανατροπής, την αντίδραση στήριξης, το διάκενο περιστροφής και την απαιτούμενη δομή καταστρώματος / αυλάκωσης.

• Ύψος αναφοράς Davit: 2,8 m → επιβεβαιώνει μόνο τη γενική οικογένεια προϊόντων. χρησιμοποιήστε το σχέδιο GA του έργου για το τελικό ύψος εγκατάστασης και τη γεωμετρία του γάντζου.

• Ύψος ανύψωσης / Διαδρομή με σχοινί: 10–20 m → επιλεγμένο για να φτάσει στον πυθμένα συγκράτησης φορτίου και να ανυψώσει το φορτωμένο δοχείο καθαρισμού στο επίπεδο χειρισμού της καταπακτής ή του καταστρώματος. επιβεβαιώστε την πραγματική διαδρομή του γάντζου και τη χωρητικότητα του σχοινιού τυμπάνου.

• Εύρος περιστροφής: 0–360° δηλώνεται → ο πραγματικός χρήσιμος τομέας εξαρτάται από τις μηχανικές στάσεις, την κοντινή δομή, το διάκενο του καλύμματος της καταπακτής και τη δρομολόγηση του ηλεκτρικού καλωδίου ή του πνευματικού σωλήνα.

• Επιλογές κίνησης: Χειροκίνητη λαβή / ηλεκτρική / πνευματική → κάθε έκδοση απαιτεί το δικό της βαρούλκο, φρένο, χειριστήρια και διάταξη χρησιμότητας.

• Θερμοκρασία λειτουργίας: -40°C έως +50°C δηλώνεται → εξαρτήματα κινητήρα, φρένων, σχοινιού, λιπαντικού, ηλεκτρικών και πνευματικών στοιχείων πρέπει να είναι κατάλληλα για την επιβεβαιωμένη θερμοκρασία έργου.

• Επεξεργασία επιφάνειας: Sa 2½ λειαντικό καθαρισμό με αμμοβολή + τριών στρώσεων εποξειδική επίστρωση → Το σύστημα τελικής επίστρωσης, το DFT, το χρώμα και η διαδικασία επισκευής πρέπει να ακολουθούν την προδιαγραφή επίστρωσης δοχείου.

Βασικές Τεχνικές Παράμετροι

Αναφέρετε δεδομένα απόδοσης από τις παρεχόμενες πληροφορίες προϊόντος. Η ονομαστική ισχύς ισχύει για διαμορφώσεις με τροφοδοσία και δεν πρέπει να ερμηνεύεται ως απαίτηση χειροκίνητης λειτουργίας. Η τελική ακτίνα, το ύψος, η διαδρομή του σχοινιού, οι αντιδράσεις θεμελίωσης, η διάταξη του βαρούλκου και οι ονομασίες εξαρτημάτων επιβεβαιώνονται από το εγκεκριμένο σχέδιο του έργου.

Οδηγός επιλογής και έρευνας

Βήμα 1:Επιβεβαιώστε το καθήκον καθαρισμού του φορτίου → υπολείμματα φορτίου, σκουπίδια, σκουπίδια, μολυσμένο υλικό καθαρισμού, σακούλες που περιέχουν λάσπη ή άλλα απόβλητα καθαρισμού απορριμμάτων. επιβεβαιώστε την προβλεπόμενη τσάντα / κουβά / καλάθι / παραλείψτε και δηλώστε ξεκάθαρα ότι δεν απαιτείται ανύψωση από προσωπικό.

Βήμα 2:Επιβεβαιώστε το SWL, τη μέγιστη ακτίνα εργασίας, το απαιτούμενο ύψος αγκίστρου, το βάθος ανύψωσης και εάν η συσκευή προορίζεται για χρήση μόνο σε λιμάνι / προστατευμένο νερό ή υπό άλλες καθορισμένες συνθήκες λειτουργίας του σκάφους.

Βήμα 2Α:Επιβεβαιώστε τι σηκώνεται και πώς θα περιέχεται: σακούλα υπολειμμάτων, κουβά, καλάθι, κάδο, τύμπανο ή άλλο δοχείο καθαρισμού. Παρέχετε το μέγιστο μεικτό ανυψωμένο βάρος, συμπεριλαμβανομένου του δοχείου και των εξαρτημάτων ανύψωσης.

Βήμα 3:Επιβεβαιώστε τη διάταξη μεταφοράς και στήριξης → πού μετακινείται η λαβή, πώς γίνεται ο χειρισμός της κατά την αποθήκευση, πώς αναπτύσσεται το πλαίσιο στήριξης και πώς η θέση λειτουργίας κλειδώνει / ασφαλίζεται πριν την ανύψωση.

Βήμα 4:Επιλέξτε τον τύπο κίνησης → χειροκίνητη, ηλεκτρική ή πνευματική. Για παροχή ηλεκτρικού ρεύματος, παρέχετε τάση / συχνότητα / φάση. για πνευματική παροχή, παρέχετε διαθέσιμη πίεση και ροή.

Βήμα 5:Επιβεβαιώστε τον τομέα περιστροφής, τη θέση αποθήκευσης, τη διάταξη των φρένων, το συρμάτινο σχοινί και το άγκιστρο / χαλαρό εύρος γραναζιού, τα χειριστήρια, τις λειτουργίες ορίου και την απαιτούμενη ενίσχυση καταστρώματος / καταπακτής.

Βήμα 6:Επιβεβαιώστε τον τύπο του σκάφους, τη διαχείριση σημαίας, τον νηογνώμονα, την ημερομηνία εγκατάστασης, την απαίτηση πιστοποιητικού / δοκιμής φόρτωσης, την ποσότητα, τον προορισμό, τον απαιτούμενο χρόνο παράδοσης και παρέχετε το σχέδιο του σκάφους ή τις φωτογραφίες του υπάρχοντος εξοπλισμού.

Δομή

Πλαίσιο μεταφοράς / στήριξης | Περιστρεφόμενος στύλος | Βραχίονας φλόκου | Τράμπα κεφαλιού | Συρματόσχοινο ανύψωσης | Άγκιστρο / χαλαρό γρανάζι | Χειροκίνητο, ηλεκτρικό ή πνευματικό βαρούλκο | Φρένο και μηχανισμός λειτουργίας | Διάταξη περιστροφής / ασφάλισης | Μηχανικές στάσεις ή σημεία ασφάλισης όπως καθορίζονται

Χαρακτηριστικά Μεταφοράς, Ανύψωσης & Μηχανικής

• Η μεταφερόμενη διάταξη επιτρέπει σε ένα δακτύλιο να εξυπηρετεί επιλεγμένες θέσεις καθαρισμού φορτίου χύδην μεταφοράς, μειώνοντας την ανάγκη εγκατάστασης ειδικής συσκευής ανύψωσης σε κάθε καταπακτή, ενώ διατηρείται ο εξοπλισμός διαθέσιμος για απομάκρυνση υπολειμμάτων και απορριμμάτων μετά την εκφόρτωση του φορτίου.

• Για τον καθαρισμό του φορτίου, τα υπολείμματα θα πρέπει να περιέχονται σε κατάλληλη σακούλα, κουβά, καλάθι, κάδο ή άλλο εγκεκριμένο δοχείο πριν την ανύψωση. Τα χαλαρά υπολείμματα δεν πρέπει να αιωρούνται απευθείας από το άγκιστρο χωρίς καθορισμένη μέθοδο περιορισμού.

• Η μεταφορά είναι μια λειτουργία χειρισμού χωρίς φορτίο. Πριν από την έναρξη της ανύψωσης, η διάταξη στήριξης πρέπει να αναπτυχθεί σωστά, όλα τα απαιτούμενα σημεία ασφάλισης ή στερέωσης πρέπει να είναι ενεργοποιημένα και η περιοχή λειτουργίας πρέπει να είναι καθαρή.

• Η ακτίνα εργασίας είναι μια δομική παράμετρος, όχι μόνο μια τιμή προσέγγισης. Η αύξηση της ακτίνας αυξάνει τη ροπή ανατροπής, την πίεση του φλόκου και τις αντιδράσεις στήριξης. Επομένως, μια προσαρμοσμένη ακτίνα απαιτεί αντίστοιχους δομικούς υπολογισμούς και λεπτομέρειες θεμελίωσης.

• Η χειροκίνητη κίνηση μπορεί να είναι κατάλληλη για σέρβις χαμηλών συχνοτήτων όπου το βάθος ανύψωσης και η προσπάθεια με το χέρι είναι αποδεκτά. Η ηλεκτρική ή πνευματική μετάδοση κίνησης είναι πιο κατάλληλη όταν η συχνότητα κύκλου, το βάθος ανύψωσης ή η λειτουργική απόδοση απαιτεί ανύψωση με τροφοδοσία.

• Το σύστημα ανύψωσης θα πρέπει να επιλεγεί ως μία πλήρης διαδρομή φορτίου: το βαρούλκο, το φρένο συγκράτησης φορτίου, το συρματόσχοινο, η χωρητικότητα τυμπάνου, η αυλάκωση τροχαλίας, ο τερματισμός σχοινιού, ο γάντζος / χαλαρός εξοπλισμός και η δομική υποστήριξη απαιτούν συμβατές ονομασίες.

• Μια ονομαστική ικανότητα περιστροφής 360° δεν σημαίνει αυτόματα απεριόριστη λειτουργία 360° επί του σκάφους. Πρέπει να ελέγχονται τα καλύμματα των καταπατών, οι αυλακώσεις, οι ράγες, οι σωλήνες, οι κορμοί εξαερισμού, ο φωτισμός, η κοντινή κατασκευή, το καλώδιο τροφοδοσίας και η διαδρομή του σωλήνα αέρα.

• Οι υπάρχουσες φωτογραφίες πηγής αντιπροσωπεύουν κυρίως μια μη αυτόματη μεταφορά παραμέτρων. Οι ηλεκτρικές και πνευματικές εκδόσεις θα πρέπει να χρησιμοποιούν τις δικές τους επιβεβαιωμένες φωτογραφίες και σχέδια αντί να παρουσιάζουν τη χειροκίνητη μονάδα ως δομικά πανομοιότυπη.

Προσαρμοσμένα χαρακτηριστικά

SWL: 0,2 / 0,3 / 0,5 / 0,8 t → επιλέξτε σύμφωνα με το πραγματικό ανυψωμένο φορτίο, το βάρος του εξαρτήματος ανύψωσης, την ακτίνα εργασίας, την κατάσταση λειτουργίας και την εγκεκριμένη βάση σχεδιασμού.

Ακτίνα εργασίας: αναφορά 2–3 m → προσαρμοσμένη ακτίνα αλλάζει τα δομικά φορτία και απαιτεί επιβεβαίωση για το συγκεκριμένο έργο.

Ύψος ανύψωσης: 10–20 m αναφορά → επιβεβαιώστε την πραγματική διαδρομή του γάντζου και τη χωρητικότητα του σχοινιού τυμπάνου αντί να υποθέσετε ότι το μήκος του σχοινιού ισούται με τη χρησιμοποιήσιμη ανύψωση.

Τύπος κίνησης: Χειροκίνητος / ηλεκτρικός / πνευματικός → Η μέθοδος λειτουργίας, το φρένο, τα χειριστήρια και οι απαιτήσεις χρησιμότητας διαφέρουν ανάλογα με τη διαμόρφωση.

Περιστροφή: Δηλώθηκε 0–360° → Ο τελικός τομέας εργασίας ακολουθεί το διάκενο επί του σκάφους, τις μηχανικές στάσεις και τη δρομολόγηση της κοινής χρήσης.

Τύπος τοποθέτησης: Κινητό / μεταβιβάσιμο → η μετεγκατάσταση πραγματοποιείται χωρίς αιωρούμενο φορτίο. Η ανύψωση απαιτεί τη στερέωση του δακτυλίου στη θέση εργασίας του.

Δομικό υλικό: Ανθρακούχο χάλυβα, ακριβής ποιότητα προς επιβεβαίωση → ποιότητα υλικού, πάχος πλάκας/τομής, συγκόλληση και ιχνηλασιμότητα ακολουθούν τον εγκεκριμένο σχεδιασμό.

Επεξεργασία επιφανειών: Sa 2½ + εποξειδική επίστρωση τριών στρωμάτων που αναφέρεται → το ακριβές σύστημα επίστρωσης και το DFT είναι ειδικά για το έργο και θα πρέπει να επιβεβαιωθούν πριν από την προσφορά.

Θερμοκρασία λειτουργίας: -40°C έως +50°C δηλώνεται → όλα τα επιλεγμένα εξαρτήματα πρέπει να επαληθεύονται για το απαιτούμενο εύρος θερμοκρασίας.

Απαίτηση Πιστοποιητικού: Σύμφωνα με τη σημαία / την κατηγορία / το πεδίο εφαρμογής του έργου → η πιστοποίηση δεν περιλαμβάνεται αυτόματα και εξαρτάται από την αναθεώρηση του σχεδιασμού, την κατάσταση εγκατάστασης, τις δοκιμές και τις απαιτήσεις επιθεώρησης.

Πώς λειτουργεί

Το μη φορτωμένο δακτύλιο μεταφέρεται στην καθορισμένη θέση εργασίας → Το στήριγμα / βάση αναπτύσσεται και ασφαλίζεται → Το φλόκο και το σύστημα ανύψωσης έχουν προετοιμαστεί → Το φορτίο συνδέεται με εγκεκριμένο χαλαρό γρανάζι → Το βαρούλκο ανυψώνει το φορτίο εντός ορίων SWL και ακτίνας → Το Davit περιστρέφεται μόνο εντός του επιτρεπόμενου τομέα για τοποθέτηση → Το φορτίο εκφορτώνεται πριν απομακρυνθεί το φορτίο μεταφέρθηκε

Εφαρμογές

Απομάκρυνση απορριμμάτων χύδην φορτίου | Υπολειμματικό φορτίο και σάρωση ανύψωσης μετά την εκφόρτωση | Χειρισμός απορριμμάτων καθαρισμού φορτίου | Ανύψωση τσάντας / κουβά / καλαθιού από το κάτω μέρος της λαβής στο επίπεδο της καταπακτής | Μεταβιβάσιμη υπηρεσία καθαρισμού μεταξύ αποθηκών φορτίου | Λειτουργίες καθαρισμού αποθήκης πλοίου υπόκεινται σε εγκεκριμένα όρια SWL και εγκατάστασης

Πιστοποιήσεις, Δοκιμές & Συμμόρφωση

Ο κανονισμός SOLAS II-1/3-13 τέθηκε σε ισχύ την 1η Ιανουαρίου 2026 και υποστηρίζεται από τον IMO MSC.1/Circ.1663 για τις ενσωματωμένες ανυψωτικές συσκευές. Επειδή αυτή η γκάμα προϊόντων είναι κάτω από 1.000 kg SWL, ο βαθμός στον οποίο εφαρμόζονται οι ειδικές διατάξεις πιστοποίησης και δοκιμών SOLAS μπορεί να εξαρτηθεί από την Υπηρεσία Σημαίας του σκάφους. Η ισχύουσα σημαία, η κλάση, η ημερομηνία εγκατάστασης και η τελική διευθέτηση επί του σκάφους θα πρέπει επομένως να επιβεβαιωθούν πριν οριστικοποιηθεί η διατύπωση του πιστοποιητικού.

Όταν ο πίνακας δοκιμής φορτίου MSC.1/Circ.1663 ισχύει για μια ανυψωτική συσκευή που χρησιμοποιείται σε λιμένα ή προστατευμένα νερά, το ελάχιστο φορτίο δοκιμής για SWL έως 20 t είναι 1,25 × SWL. Για τη λειτουργία σε ανοιχτή θάλασσα, τα δοκιμαστικά φορτία πρέπει να αντιστοιχούν στα ισχύοντα δυναμικά φορτία κατά τρόπο που να ικανοποιεί την Αρχή ή έναν αναγνωρισμένο νηογνώμονα. Αυτές είναι απαιτήσεις δοκιμαστικού φορτίου και δεν πρέπει να συγχέονται με το SWL λειτουργίας.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers.

Τα πιστοποιητικά, οι δοκιμές φορτίου, η ενδελεχής εξέταση, η τεκμηρίωση με χαλαρό εξοπλισμό, η ιχνηλασιμότητα του υλικού και η μαρτυρία τάξης μπορούν να κανονιστούν σύμφωνα με το εγκεκριμένο εύρος του έργου και δεν θεωρείται ότι περιλαμβάνονται από προεπιλογή.

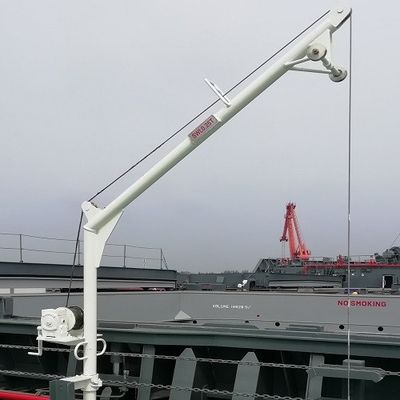

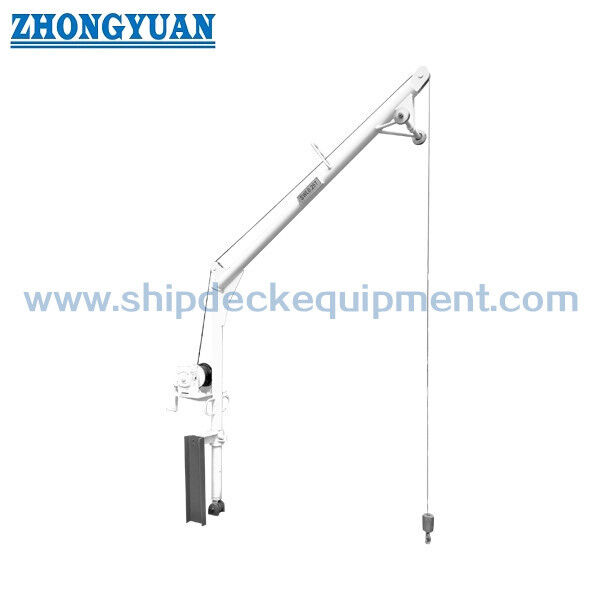

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Τι σημαίνει "κινητό" ή "μεταβιβάσιμο" για αυτό το σκουπιδότοπο;

A1: Σημαίνει ότι το μη φορτωμένο ραβδί μπορεί να μετακινηθεί μεταξύ κατάλληλων θέσεων εργασίας. Δεν πρέπει να μετακινείται κατά τη μεταφορά αιωρούμενου φορτίου. Πριν από την ανύψωση, το πλαίσιο στήριξης, τα σημεία ασφάλισης, η ακτίνα εργασίας και η περιβάλλουσα απόσταση πρέπει να ελεγχθούν και να ασφαλιστούν σύμφωνα με την εγκεκριμένη διάταξη λειτουργίας.

Ε2: Είναι η χειροκίνητη λειτουργία κατάλληλη για κάθε μοντέλο 0,2–0,8 t;

A2: Όχι αυτόματα. Η χειροκίνητη καταλληλότητα εξαρτάται από το βάθος ανύψωσης, το φορτίο, τη συχνότητα κύκλου, τη μετάδοση, την απαιτούμενη προσπάθεια με το χέρι, τη διάταξη των φρένων και τον αναμενόμενο χρόνο λειτουργίας. Η ηλεκτρική ή πνευματική κίνηση μπορεί να είναι προτιμότερη για βαθύτερες ή συχνότερες ανυψώσεις. Οι αναφερόμενες ονομασίες kW ισχύουν μόνο για τις τροφοδοτούμενες εκδόσεις.

Ε3: Απαιτείται αυτόματα πιστοποιητικό κλάσης για ένα davit 0,2–0,8 t σύμφωνα με τους κανόνες ανυψωτικών συσκευών SOLAS 2026;

A3: Καμία απάντηση δεν ισχύει για κάθε σκάφος. Το SOLAS II-1/3-13 ισχύει από την 1η Ιανουαρίου 2026, αλλά για συσκευές κάτω των 1.000 kg SWL, η Υπηρεσία Σημαίας μπορεί να καθορίσει τον τρόπο εφαρμογής ορισμένων διατάξεων. Επιβεβαιώστε τη σημαία, την κλάση, την ημερομηνία εγκατάστασης, την κατάσταση λειτουργίας και την απαίτηση πιστοποιητικού πριν από την προσφορά.
