3T 20m Υδραυλικός Τηλεσκοπικός Γερανός Θαλάσσης | Γερανός Πλοίου με Καμπίνα Χειριστή

Επισκόπηση Προϊόντος

Ο υδραυλικός τηλεσκοπικός γερανός θαλάσσης 3T 20m είναι μια συσκευή ανύψωσης πλοίου τοποθετημένη στο κατάστρωμα, διαμορφωμένη με τηλεσκοπικό βραχίονα τύπου κιβωτίου, υδραυλική βαρούλκα ανύψωσης, υδραυλικές λειτουργίες ανύψωσης και περιστροφής, και καμπίνα χειριστή. Η τηλεσκοπική διάταξη επιτρέπει την προσαρμογή της εμβέλειας του βραχίονα για φορτίο, προμήθειες, συντήρηση και γενικές εργασίες χειρισμού στο κατάστρωμα, μειώνοντας ταυτόχρονα τον χώρο αποθήκευσης σε σύγκριση με έναν σταθερό μακρύ βραχίονα.

Τα παρεχόμενα δεδομένα προϊόντος προσδιορίζουν ένα μοντέλο 3 τ εντός εύρους ακτίνας εργασίας 5–20 μ. Ωστόσο, ο διαθέσιμος πίνακας είναι ένας πίνακας παραμέτρων μοντέλου/σειράς και όχι ένα εγκεκριμένο διάγραμμα φορτίων. δεν επιβεβαιώνει ανεξάρτητα ότι επιτρέπονται 3 τ στην πλήρη ακτίνα 20 μ. Η τελική ικανότητα ανύψωσης σε κάθε ακτίνα, οι κινήσεις του σκάφους, τα όρια ανέμου, οι αντιδράσεις βάσης, η παροχή ρεύματος, η λειτουργία ελέγχου και το πεδίο εφαρμογής της ταξινόμησης πρέπει επομένως να επιβεβαιωθούν στο εγκεκριμένο σχέδιο GA, στο διάγραμμα φορτίων και στην προδιαγραφή του έργου.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Υδραυλικός τηλεσκοπικός γερανός πλοίου → ρυθμιζόμενη εμβέλεια με συμπαγή αποθήκευση για εργασίες ανύψωσης στο κατάστρωμα.

• Μέγιστο δηλωμένο SWL: 3 τ → το τελικό επιτρεπόμενο φορτίο σε κάθε ακτίνα εργασίας πρέπει να ακολουθεί το εγκεκριμένο διάγραμμα φορτίων.

• Ακτίνα εργασίας: 5–20 μ στην παρεχόμενη γραμμή 3 τ → χρήσιμο για προκαταρκτικό σχεδιασμό καταστρώματος και έλεγχο εμβέλειας.

• Απόδοση ανύψωσης: 10–15 μ/λεπτό με δηλωμένο ύψος ανύψωσης 30–40 μ → η τελική ταχύτητα και η διαδρομή του γάντζου πρέπει να επιβεβαιωθούν για την επιλεγμένη αναρρόφηση και το καθήκον του έργου.

• Περιστροφή: 0,5–1 σ.α.λ. με διάταξη 0–360° που δηλώνεται στην υπάρχουσα καταγραφή προϊόντος → η συνεχής/περιορισμένη περιστροφή και η λογική των ορίων διακόπτη είναι ειδικές για το έργο.

• Χρόνος ανύψωσης: 70–80 δευτ. για την παρεχόμενη γραμμή 3 τ → υποδεικνύει υδραυλική ρύθμιση γωνίας βραχίονα αντί για λειτουργία σταθερής ακτίνας.

• Ισχύς: 25 kW στον παρεχόμενο πίνακα 3 τ → η βαθμονόμηση του κινητήρα/HPU πρέπει να επανεπιβεβαιωθεί έναντι του κύκλου εργασίας, των ταυτόχρονων λειτουργιών, της υδραυλικής πίεσης/ροής και της παροχής ρεύματος του σκάφους.

• Σταθμός χειριστή: διαμόρφωση καμπίνας → οι τοπικές, καμπίνας ή/και απομακρυσμένες λειτουργίες ελέγχου πρέπει να ορίζονται στην εγκεκριμένη φιλοσοφία ελέγχου.

Κύριες Τεχνικές Παράμετροι

Παράμετροι ιστοσελίδας ειδικά για το προϊόν που λαμβάνονται από την παρεχόμενη/τρέχουσα καταγραφή προϊόντος. Τα στοιχεία που απαιτούν εγκεκριμένο διάγραμμα φορτίων ή επιβεβαίωση έργου προσδιορίζονται αναλόγως.

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε το καθήκον ανύψωσης: βάρος φορτίου, απαιτούμενο SWL σε κάθε εμβέλεια, ελάχιστη και μέγιστη ακτίνα εργασίας, ύψος ανύψωσης/διαδρομή γάντζου, τύπος φορτίου και διαδρομή ανύψωσης. Απαιτείται διάγραμμα φορτίων SWL-ακτίνας για την τελική επιλογή.

Βήμα 2: Επιβεβαιώστε τις συνθήκες σκάφους και λειτουργίας: τύπος σκάφους, προοριζόμενο καθήκον στο πλοίο, όρια κλίσης/βύθισης, κριτήρια ανέμου λειτουργίας και αποθήκευσης, θερμοκρασία περιβάλλοντος/σχεδιασμού, και εάν η ανύψωση είναι εντός του πλοίου, από πλοίο σε ξηρά ή μια ξεχωριστά καθορισμένη εργασία ανύψωσης στην ανοιχτή θάλασσα.

Βήμα 3: Επιβεβαιώστε την απόδοση και την ισχύ: ταχύτητες ανύψωσης, περιστροφής, ανύψωσης και τηλεσκοπικής επέκτασης· κύκλος εργασίας· ηλεκτρική τάση/συχνότητα/φάση· διάταξη υδραυλικής μονάδας ισχύος· και τυχόν απαιτήσεις πλεονασμού.

Βήμα 4: Επιβεβαιώστε τη διεπαφή εγκατάστασης: ύψος και διάμετρος βάσης, συγκολλημένο ή βιδωτό θεμέλιο, διαθέσιμος χώρος καταστρώματος, θέση αποθήκευσης/στάθμευσης βραχίονα, ενίσχυση καταστρώματος, και επιτρεπόμενες δυνάμεις και ροπές θεμελίου.

Βήμα 5: Επιβεβαιώστε το πεδίο ελέγχου και ασφάλειας: καμπίνα χειριστή, τοπικός/απομακρυσμένος έλεγχος, διακόπτης έκτακτης ανάγκης, φρένα, όρια διακόπτη, προστασία υπερφόρτωσης/ροπής φορτίου και τυχόν πρόσθετες λειτουργίες ασφαλείας έργου. Η τελική διαμόρφωση υπόκειται στον εγκεκριμένο σχεδιασμό.

Βήμα 6: Επιβεβαιώστε το πεδίο ταξινόμησης και παράδοσης: απαιτούμενη κοινωνία ταξινόμησης/απαίτηση σημαίας, πιστοποιητικό και πεδίο παρακολούθησης, σύστημα επίστρωσης, ποσότητα, προορισμός, απαιτούμενος χρόνος παράδοσης, σχέδιο GA σκάφους, σχέδιο εγκατάστασης και φωτογραφίες αναφοράς.

Δομή & Εξαρτήματα

Διεπαφή βάσης / θεμελίου καταστρώματος | Ρουλεμάν περιστροφής και περιστρεφόμενη δομή | Τηλεσκοπικός βραχίονας τύπου κιβωτίου | Μηχανισμός επέκτασης βραχίονα | Κύλινδρος ανύψωσης | Υδραυλικό βαρούλκο ανύψωσης | Τροχαλίες, συρματόσχοινο και μπλοκ γάντζου | Σύστημα υδραυλικής ισχύος και ελέγχου | Ηλεκτρικό ντουλάπι ελέγχου | Καμπίνα χειριστή / σταθμός ελέγχου

Πλεονεκτήματα Μηχανικής & Ποιότητας Γερανών Θαλάσσης

• Η τηλεσκοπική εμβέλεια επιτρέπει στον γερανό να καλύπτει διαφορετικές θέσεις καταστρώματος χωρίς να διατηρεί το πλήρες μήκος του βραχίονα ανά πάσα στιγμή, κάτι που είναι χρήσιμο όπου ο χώρος αποθήκευσης και ο χώρος καταστρώματος είναι περιορισμένοι.

• Για έναν τηλεσκοπικό γερανό, η επιλογή πρέπει να βασίζεται στο εγκεκριμένο διάγραμμα φορτίων και όχι σε ένα μόνο μέγιστο SWL. Η επέκταση του βραχίονα, η ακτίνα εργασίας και η κλίση του σκάφους μπορούν να επηρεάσουν ουσιαστικά την επιτρεπόμενη ικανότητα ανύψωσης.

• Η βάση και το θεμέλιο του καταστρώματος αποτελούν μέρος της διαδρομής φορτίου ανύψωσης. Η κατακόρυφη φόρτιση, η ροπή ανατροπής, η ροπή περιστροφής και η τοπική ενίσχυση του καταστρώματος πρέπει να ελέγχονται από τα εγκεκριμένα δεδομένα φορτίου θεμελίου πριν από την εγκατάσταση.

• Η υδραυλική ανύψωση, η ανύψωση, η τηλεσκοπική επέκταση και η περιστροφή επιτρέπουν ελεγχόμενη τοποθέτηση, αλλά η υδραυλική πίεση, η ροή, η ψύξη, ο βαθμός λαδιού, η προδιαγραφή σωλήνα και η επιλογή στεγανοποίησης πρέπει να ταιριάζουν με τον πραγματικό κύκλο εργασίας και τη θερμοκρασία σχεδιασμού.

• Οι συσκευές ελέγχου και ασφαλείας πρέπει να ορίζονται ως μέρος του πακέτου έγκρισης του έργου. Τα απαιτούμενα φρένα, τα άνω/κάτω όρια, η προστασία υπερφόρτωσης ή ροπής φορτίου, ο διακόπτης έκτακτης ανάγκης και τα όρια περιστροφής δεν πρέπει να υποτίθενται από μια γενική περιγραφή μοντέλου.

• Για εκτεθειμένη θαλάσσια χρήση, η προετοιμασία επιφάνειας και η επίστρωση πρέπει να καθορίζονται από το σύστημα επίστρωσης του σκάφους. Η υπάρχουσα καταγραφή αναφέρει καθαρισμό με αμμοβολή και σύστημα εποξειδικής τριών στρώσεων· ο τελικός βαθμός προετοιμασίας, το DFT και η κατηγορία περιβάλλοντος/ανθεκτικότητας ISO 12944 πρέπει να επιβεβαιωθούν.

• Το καθήκον γερανού πλοίου και το καθήκον ανύψωσης στην ανοιχτή θάλασσα δεν είναι εναλλάξιμα. Οι ανυψώσεις στην ανοιχτή θάλασσα απαιτούν να δηλώνεται ξεχωριστά η ισχύουσα βάση δυναμικού/περιβαλλοντικού σχεδιασμού και το πεδίο έγκρισης.

Προσαρμοσμένα Χαρακτηριστικά

• Ονομαστική Ικανότητα: Μέγιστο δηλωμένο SWL 3 τ → το επιτρεπόμενο φορτίο σε κάθε ακτίνα πρέπει να ακολουθεί το εγκεκριμένο διάγραμμα φορτίων.

• Ακτίνα Εργασίας: 5–20 μ → επιβεβαιώστε την ελάχιστη ακτίνα, τη μέγιστη εμβέλεια και το ονομαστικό φορτίο σε ολόκληρο το εύρος.

• Σύστημα Βραχίονα: Υδραυλικός τηλεσκοπικός → παρέχει ρυθμιζόμενη εμβέλεια και μικρότερο χώρο αποθήκευσης από έναν σταθερό μακρύ βραχίονα.

• Ανύψωση: Υδραυλικό βαρούλκο, δηλωμένο 10–15 μ/λεπτό → προς επιβεβαίωση η διάταξη αναρρόφησης, συρματόσχοινου, μπλοκ γάντζου και φρένου.

• Περιστροφή: 0–360°, δηλωμένο 0,5–1 σ.α.λ. → προς επιβεβαίωση η συνεχής ή περιορισμένη περιστροφή και η δρομολόγηση καλωδίων/σωλήνων.

• Ανύψωση: Υδραυλικός κύλινδρος, δηλωμένο 70–80 δευτ. → προς επιβεβαίωση το εύρος γωνίας βραχίονα και η διάταξη ορίου τέλους.

• Σταθμός Ελέγχου: Διαμόρφωση καμπίνας χειριστή → οι τοπικές ή απομακρυσμένες λειτουργίες ελέγχου είναι διαθέσιμες μόνο όταν καθορίζονται και εγκρίνονται.

• Στήριξη: Βάση καταστρώματος, αναφέρεται συγκολλημένη ή βιδωτή διάταξη → η διεπαφή βάσης και η ενίσχυση καταστρώματος πρέπει να ακολουθούν τα εγκεκριμένα φορτία θεμελίου.

• Θερμοκρασία Λειτουργίας: Δηλωμένη -40°C έως +50°C → ο χάλυβας χαμηλής θερμοκρασίας, το υδραυλικό λάδι, οι στεγανοποιήσεις και τα ηλεκτρικά εξαρτήματα απαιτούν επιβεβαίωση έργου.

• Προστασία Επιφάνειας: Θαλάσσιο σύστημα επίστρωσης σύμφωνα με τις προδιαγραφές του έργου → η υπάρχουσα καταγραφή αναφέρει καθαρισμό με αμμοβολή συν εποξειδικό τριών στρώσεων· το DFT και η τρέχουσα κατηγορία ISO 12944 προς επιβεβαίωση.

• Ταξινόμηση: Διαθέσιμη σύμφωνα με τις απαιτήσεις του έργου → η έγκριση ταξινόμησης, η επιθεώρηση, ο έλεγχος και το πεδίο πιστοποιητικού πρέπει να συμφωνηθούν πριν από την προσφορά.

Πώς Λειτουργεί

Εντολή χειριστή → Υδραυλική ισχύς κινεί τις λειτουργίες ανύψωσης / ανύψωσης / τηλεσκοπικής επέκτασης / περιστροφής → Η εμβέλεια του βραχίονα προσαρμόζεται για την απαιτούμενη θέση εργασίας → Το βαρούλκο ανυψώνει ή κατεβάζει το φορτίο εντός του εγκεκριμένου διαγράμματος φορτίων → Η περιστροφή τοποθετεί το φορτίο πάνω από τον επιτρεπόμενο τομέα εργασίας → Ο γερανός επιστρέφει στην εγκεκριμένη αποθηκευμένη / ασφαλισμένη κατάστασή του μετά τη λειτουργία

Εφαρμογές

Χειρισμός φορτίων και προμηθειών καταστρώματος πλοίου | Συντήρηση καταστρώματος και χειρισμός εξοπλισμού | Πλοία φορτίου | Σκάφη εργασίας και σκάφη εξυπηρέτησης | Γενικές εργασίες ανύψωσης στο πλοίο | Έργα ναυπήγησης και αντικατάστασης γερανών

Πιστοποιήσεις & Πλεονεκτήματα

Η ταξινόμηση, η επιθεώρηση, ο έλεγχος φορτίου και η πιστοποίηση μπορούν να κανονιστούν σύμφωνα με τη σημαία του σκάφους, τις προδιαγραφές του έργου και την επιλεγμένη κοινωνία ταξινόμησης, υπό την προϋπόθεση έγκρισης ταξινόμησης και της συμφωνημένης σειράς παραγγελίας. Για έργα στα οποία ισχύει ο κανονισμός SOLAS II-1/3-13, οι ισχύοντες σχεδιασμός, κατασκευή, εγκατάσταση, δοκιμές, σήμανση/τεκμηρίωση SWL, επιθεώρηση, λειτουργία και απαιτήσεις συντήρησης πρέπει να αντιμετωπίζονται στο πακέτο έγκρισης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

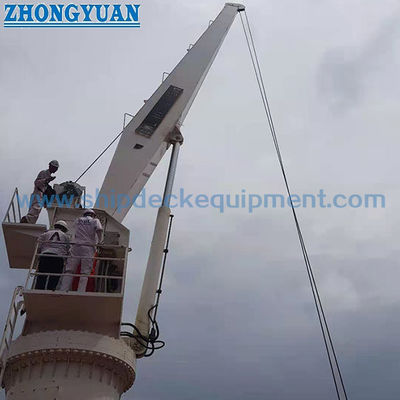

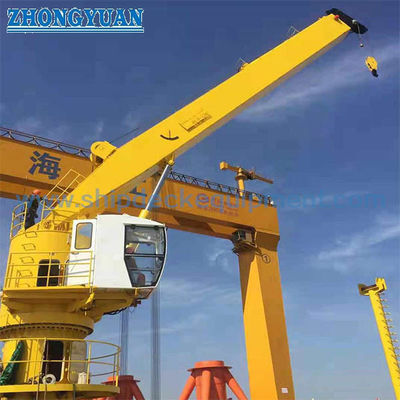

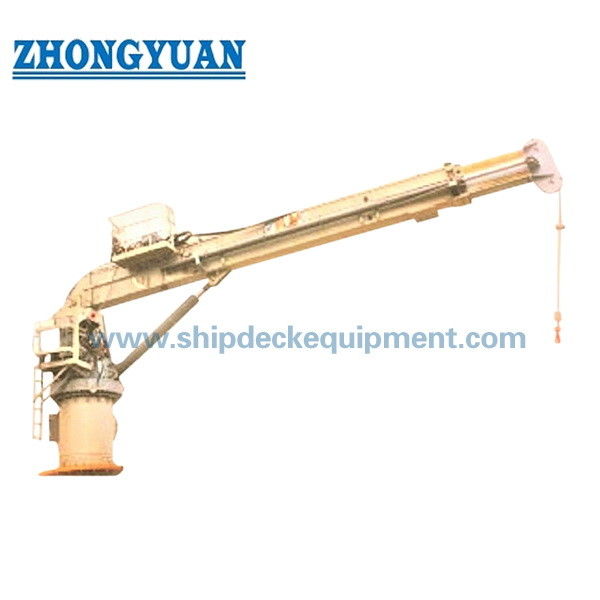

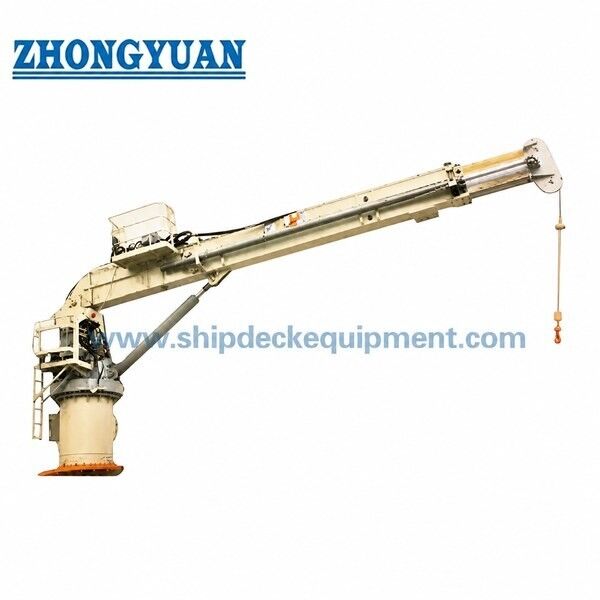

Σχέδια & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Σημαίνει το «3T 20m» ότι ο γερανός μπορεί να ανυψώσει 3 τόνους σε εμβέλεια 20 μ;

Α1: Όχι αυτόματα. Τα παρεχόμενα δεδομένα παρέχουν ένα μοντέλο 3 τ και ένα εύρος ακτίνας εργασίας 5–20 μ, αλλά δεν παρέχεται εγκεκριμένο διάγραμμα φορτίων SWL-ακτίνας. Το επιτρεπόμενο φορτίο στα 20 μ και στις ενδιάμεσες ακτίνες πρέπει να επιβεβαιωθεί από το εγκεκριμένο διάγραμμα φορτίων του γερανού.

Ε2: Μπορεί αυτός ο τηλεσκοπικός γερανός πλοίου να χρησιμοποιηθεί για ανύψωση στην ανοιχτή θάλασσα;

Α2: Μόνο όταν ο γερανός έχει σχεδιαστεί, αξιολογηθεί και εγκριθεί ειδικά για την δηλωμένη εργασία ανύψωσης στην ανοιχτή θάλασσα και τις περιβαλλοντικές/δυναμικές συνθήκες. Μια κανονική προδιαγραφή γερανού θαλάσσης δεν πρέπει να παρουσιάζεται ως προδιαγραφή γερανού ανοιχτής θάλασσας χωρίς αυτήν την επιβεβαίωση.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά και την υποβολή στην ταξινόμηση;

Α3: Παρέχετε το απαιτούμενο SWL σε κάθε εμβέλεια, ελάχιστη/μέγιστη ακτίνα, διαδρομή γάντζου, τύπο σκάφους, καθήκον ανύψωσης, συνθήκες κλίσης/βύθισης και περιβάλλοντος, ηλεκτρική παροχή, λειτουργία ελέγχου, διάταξη βάσης/θεμελίου, απαίτηση επίστρωσης, απαίτηση ταξινόμησης/σημαίας, ποσότητα, προορισμό, χρονοδιάγραμμα παράδοσης και σχέδια σκάφους/εγκατάστασης.
