Σύστημα διαχείρισης καλωδίων ηλεκτρικής ενέργειας χαμηλής τάσης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Αριθμό μοντέλου: | Στρογγυλοκύλινδρο ηλεκτρικού καλωδίου |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | to be quoted case by case |
| Συσκευασία λεπτομέρειες: | Παλέτα ή Προσαρμοσμένη |
| Χρόνος παράδοσης: | Σύμφωνα με την προσφορά |
| Όροι πληρωμής: | ΤΤ, L/C, κλπ. |
| Δυνατότητα προσφοράς: | 1,000pc/έτος |
|
Λεπτομερής ενημέρωση |
|||
| Υψηλό φως: | Στρογγυλοκύλινδρο καλωδίου ηλεκτρικής ενέργειας ακτής,Καλώδιο χαμηλής τάσης,Ελκυστήρας ηλεκτρικού καλωδίου |
||
|---|---|---|---|
Περιγραφή προϊόντων

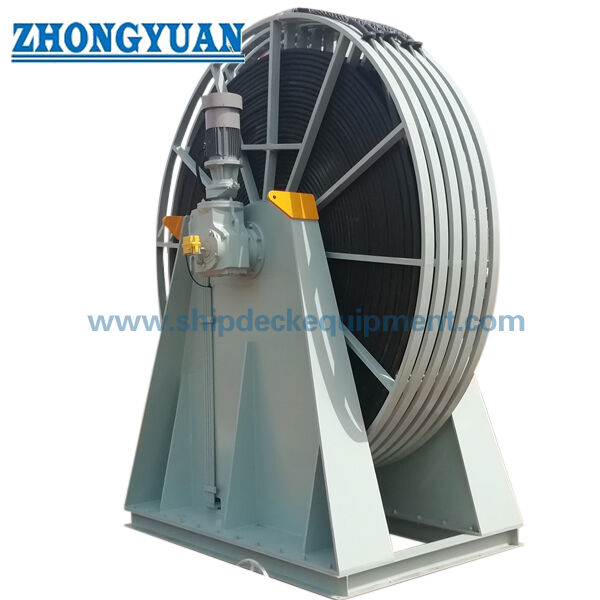

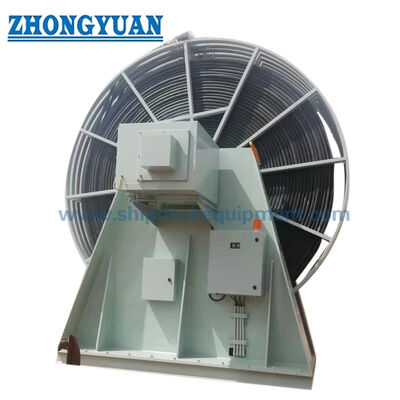

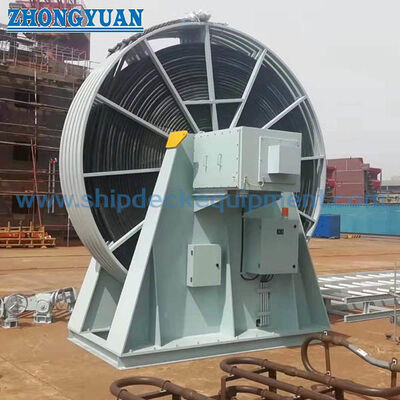

Ηλεκτρική τροχιά καλωδίου για σύστημα διαχείρισης καλωδίου ηλεκτρικής ενέργειας χερσαίας ζώνης χαμηλής τάσης
Περιγραφή:
Αυτό το σύστημα διαχείρισης καλωδίων είναι εξοπλισμένο με καλώδιο χαμηλής τάσης 3*185 και ειδική στεριά ηλεκτροδότησης.και η σχεδίαση του κουμπί καλωδίου πληροί τις συνθήκες λειτουργίας του πλοίουΗ ονομαστική ισχύς του συστήματος διαχείρισης καλωδίων και του συστήματος διαχείρισης καλωδίων είναι IP56.
Χαρακτηριστικό του προϊόντος:
Συμμόρφωση με τους κανόνες της IEC, συμμόρφωση με τους κανόνες της κατηγορίας, συμμόρφωση με τους εθνικούς κανόνες
Εγκατάσταση στο πλοίο ή στην ξηρά
Προστασία IP56
Το μήκος του καλωδίου μπορεί να ρυθμιστεί
Απομακρυσμένο και τοπικό έλεγχο
Παρακολούθηση μήκους καλωδίου
Σταθμός και συναγερμός έκτακτης ανάγκης
Λειτουργία αυτόματης διαχείρισης, αυτόματη ένταση, ανάκτηση και απελευθέρωση
Πρότυπα και προδιαγραφές
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
60309-5) >
Δελτίο ΕΚ 60309-1
IEC 60309-5
εξαρτήματα για συστήματα σύνδεσης χερσαίας ηλεκτρικής ενέργειας χαμηλής τάσης ((2017)>
Εφαρμογή της οδηγίας 2008/57/ΕΚ
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
συστήματα) >
Οδηγός GD22-2015 για τις δοκιμές έγκρισης τύπου ηλεκτρικών και ηλεκτρονικών προϊόντων
Κεφάλαιο 1, Τρίτο Μέρος, Κεφάλαιο 2,3, Μέρος Τέταρτο του CCS
Κεφάλαιο 1, Μέρος Τρίτο, Κεφάλαιο 2, Μέρος Τέταρτο της CCS
Κεφάλαιο 1, Μέρος 2, Κεφάλαιο 3, Μέρος 3 της CCS
Κεφάλαιο 7,8 της CCS
Κεφάλαιο 5, Μέρος 11 του
2020 και των τροποποιήσεών του, της MSA, Κίνα
Κεφάλαιο 2, Μέρος 5 του
Κεφάλαιο 3
Κεφάλαιο 2, Όγδοο μέρος
Τροποποιήσεις της MSA, P.R. China
Περιβαλλοντικές συνθήκες
1) Τοποθεσία εγκατάστασης:Εγκατάσταση στο πλοίο.
2) Περιβαλλοντική θερμοκρασία: -25°C+45°C
3) Σχετική υγρασία: ≤98%
4) Υψόμετρο: ≤ 1000 m
Σύνοψη
Αυτό το σύστημα διαχείρισης καλωδίων αποτελείται κυρίως από πλαίσιο, τροχιά καλωδίου, κινητήρα και συγκρότημα μειωτήρα ηλεκτρικό συγκρότημα δαχτυλίδι γλιστρίωσης, ηλεκτρικό σύστημα ελέγχου, σύνδεση υστερέσης,Καλώδιο ηλεκτρικής ενέργειας ακτής και πρίζα ηλεκτρικής ενέργειας ακτής και άλλα εξαρτήματα.
| Ε/Χ | Ονομασία | Ποσότητα |
| 1 | Συγκρότημα πλαισίου | 1 |
| 2 | Συγκρότημα κυλίνδρων καλωδίων | |
| 3 | Συγκρότημα κινητήρα και μειωτήρα | 1 |
| 4 | Συγκρότημα ηλεκτρικών δακτυλίων ολίσθησης | 1 |
| 5 | Ηλεκτρικό σύστημα ελέγχου | 1 |
| 6 | Σύνδεση υστερέσης | 1 |
| 7 | Δικτυωτικό καλώδιο ακτής 3*185+1*95+4*2.5 | 50m*1 |
| 8 | Κύλινδρο ηλεκτρικής ενέργειας | 1 |
Το καλώδιο με το πρίζο μπορεί να αναστραφεί μέσω του κατώτερου μέρους του κυλίνδρου.
Βασικές λειτουργίες
Μάζεψε το καλώδιο.
Εγχειρίδιο χειρισμού κουτί ελέγχου στο κουμπί συλλογής καλωδίου, κουμπί συλλογής καλωδίου.
Χρησιμοποιώντας το τηλεχειριστήριο μπορείτε επίσης να μαζέψετε το καλώδιο.
Το κουτί ελέγχου χειροκίνητης λειτουργίας στο κουμπί αποδέσμευσης καλωδίου, το νήμα απελευθερώνει το καλώδιο.
Χρησιμοποιώντας το τηλεχειριστήριο μπορείτε επίσης να απελευθερώσετε το καλώδιο.
Παρακολούθηση μήκους καλωδίου
Όταν το καλώδιο είναι πλήρως τυλιγμένο, η δράση τυλίγματος σταματά και η οθόνη δείχνει.
Όταν υπάρχουν τέσσερις τελευταίες στροφές, η ανάρτηση της οθόνης και οπτικοακουστικός συναγερμός.
Μετά την τελευταία στροφή, το κύκλωμα ασφαλείας στην ακτή αποσυνδέεται από την τροφοδοσία στην ακτή, και η οθόνη και ο οπτικοακουστικός συναγερμός ανταποκρίνονται.
Παύση έκτακτης ανάγκης
Το πάτημα του κουμπιού έκτακτης ανάγκης διακόπτει το κύκλωμα ασφαλείας στην ακτή της τροφοδοσίας ηλεκτρικής ενέργειας στην ακτή και την τροφοδοσία ηλεκτρικής ενέργειας του συστήματος ελέγχου του κουμπιού.
Λειτουργία αυτόματης διαχείρισης καλωδίων
Κατά τη διάρκεια της χρήσης της ισχύος στην ξηρά, η τροχιά καλωδίων μπορεί να ανιχνεύσει την αλλαγή της τάσης του καλωδίου σε πραγματικό χρόνο με βάση τη θέση και τις αλλαγές της παλίρροιας του σκάφους μέσω του συστήματος τάσης και ελέγχου.Η τροχιά καλωδίου μπορεί αυτόματα να απελευθερώσει ή να αποθηκεύσει το καλώδιο σύνδεσης ακτής-πλοίου σύμφωνα με την αλλαγή της αξίας της τάσης του καλωδίου για να αποτρέψει το καλώδιο από το να είναι πολύ σφιχτό ή πολύ χαλαρό.
Αυτόματη απελευθέρωση καλωδίων: Όταν το σκάφος εκφορτώνει το φορτίο ή η παλίρροια αυξάνεται, προκαλώντας την άνοδο του σκάφους, η ένταση του καλωδίου αυξάνεται και όταν η ελεγχόμενη ένταση του καλωδίου υπερβαίνει την προκαθορισμένη τιμή,το σύστημα ελέγχου ελέγχει αυτόματα τον κινητήρα για να απελευθερώσει ένα συγκεκριμένο μήκος καλωδίουΌταν η τιμή τάσης του καλωδίου που παρακολουθείται επιστρέφει στο φυσιολογικό επίπεδο, το σύστημα ελέγχου δίνει το σήμα στον κινητήρα να σταματήσει να απελευθερώνει το καλώδιο.και ο κινητήρας σταματά να περιστρέφεται και ταυτόχρονα ενεργοποιεί το φρένο.
Αυτόματη ανάκτηση καλωδίων: Όταν το πλοίο φορτώνει φορτίο ή η παλίρροια πέφτει, προκαλώντας την πτώση του πλοίου, η ένταση του καλωδίου μειώνεται.Το σύστημα ελέγχου ελέγχει αυτόματα τον κινητήρα για να ανακτήσει ένα συγκεκριμένο μήκος καλωδίουΌταν η τιμή έντασης του καλωδίου που παρακολουθείται επιστρέφει στο φυσιολογικό επίπεδο, το σύστημα ελέγχου δίνει το σήμα στον κινητήρα να σταματήσει την ανάκτηση του καλωδίου.και ο κινητήρας σταματά να περιστρέφεται και ταυτόχρονα ενεργοποιεί το φρένο.
Τεχνικές παραμέτρους των κύριων κατασκευαστικών στοιχείων
Μηχανή μετατροπέα
|
Αξιολογημένη Δύναμη |
Αξιολογημένη Τετάρτη |
Αξιολογημένη συχνότητα |
Αξιολογημένη Τρέχων |
Αξιολογημένη ταχύτητα |
Κατηγορία προστασία |
Απομόνωση βαθμός |
| 2.2KW | 380V/440V | 50Hz/60Hz | 5.1Α/4.5Α | 1405 r/min έως 1730 r/min | Διάκριση IP56 | F |
Μειωτής
| Ποσοστό | Μέγιστη ροπή ισχύος | Μέγιστη επιτρεπόμενη ακτινική δύναμη | Τάξη προστασίας |
| 146:1 | 2100N.m. | 27300N | Διάκριση IP56 |
Σύνδεση υστερέσης
| Δρόμος εξόδου | Κατηγορία ταχύτητας | Τάξη προστασίας |
| 5 έως 8Nm | ≤1800r/min | Διάκριση IP56 |
Συγκρότημα κυλίνδρων καλωδίων
| Τύπος | Τύπος τροχιάς | Μέγεθος | Διάρκεια |
Υλικό κυλίνδρων και επεξεργασία επιφάνειας |
Τάξη προστασίας |
| τροχιά | Μία σειρά, πολλαπλά στρώματα |
(Π.Δ. × Δ.Δ. × πλάτος): Φ2250xΦ800x600mm |
~ 50m*1 (διάμετρος ≤ 65 mm) |
Χάλυβας + ψεκασμένο πετρέλαιο Αντι-σβήσιμη μπογιά. |
Διάκριση IP56 |
Ηλεκτρικός συναρμολογητής δαχτυλιδιών
| Τύπος | Δαχτυλίδι. | Ηλεκτρική δυναμικότητα δακτυλίου | Τάξη προστασίας |
|
Ηλεκτρικός συναρμολογητής δαχτυλιδιών τοποθετείται στο τροχό.
|
3 Δυναμικό δαχτυλίδι 1 Δαχτυλίδι Γης 4 Δαχτυλίδι ελέγχου |
3*350A+1*200A+4*20A | Διάκριση IP56 |
Πίνακας ελέγχου & Πίνακας διασταύρωσης
| Υλικό | Τάξη προστασίας |
| Ατσάλι από χαλύβδινο | Διάκριση IP56 |
Δικτύωμα ηλεκτρικής ενέργειας από ξηρά
| Σχήμα | Τύπος | Διάμετρος | Διάρκεια | Ποσότητα | Τάξη προστασίας |
| 3*185+1*95+4*2.5 | CADEF | ≤ 65 mm | ~ 50m*1 | 1 | Διάκριση IP56 |
Κύλινδρο ηλεκτρικής ενέργειας
| Σχήμα | Τύπος | Διορισμένη τάση | Κατηγοριοποιημένο ρεύμα | Ποσότητα | Ποσότητα | Τάξη προστασίας |
| JL17 |
3 πυρήνας ισχύος, 1 πυρήνας της Γης, 4 Κέντρο ελέγχου |
AC690
|
350A | 1 | 1 | Διάκριση IP56 |
ΣχεδίασηΗλεκτρική τροχιά καλωδίου για σύστημα διαχείρισης καλωδίου ηλεκτρικής ενέργειας χερσαίας ζώνης χαμηλής τάσης
